【操作指南】MI稳态瞬态吸收光谱仪enVISTA的快速操作步骤 国庆普天同庆，中秋花好月圆，好风频送佳期，举杯祝君如意。遥遥的问候，让秋风也有暖意；真心的祝福，让朗月也有情意。临近中秋和国庆佳节，光量科技祝福老师和学生们国庆中秋节快乐，阖家幸福安康！
与此同时，上一期推出的MI瞬态吸收光谱仪开放测试公告，在宣传期间引起了师生们的关注，对我司的这位"新员工"—enVISTA的技能称道。这里小编趁热打铁，给各位看官老爷们再详细介绍下enVISTA的快速操作步骤！开机6部曲
1. 打开侧面板电源开关
2. 检查紧急开关，确保处于弹出打开位置。如果被按下可顺时针旋转使开关弹出
3. 将前面板钥匙开关拧开到On
4. 打开主机开关，开关接通后指示灯会点亮，机器进行一次初始化
5. 打开氙灯开关进行预热，一般需要预热30分钟达到稳定。灯启动时会有较大的电磁干扰，优先启动灯可以防止对其他电子设备造成干扰
6. 按下按键启动电脑，电脑启动后开关上的按键指示灯会保持亮起
软件操作部分

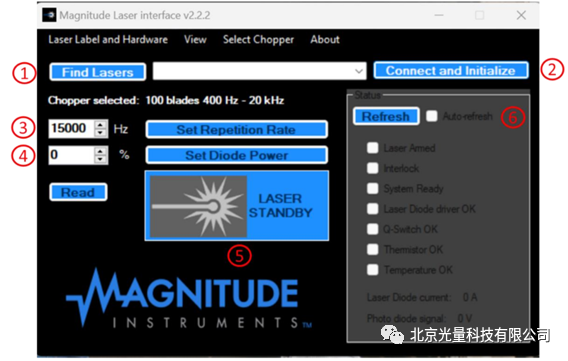

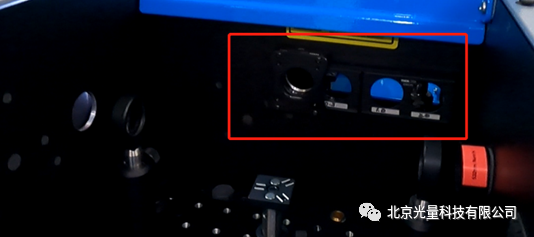

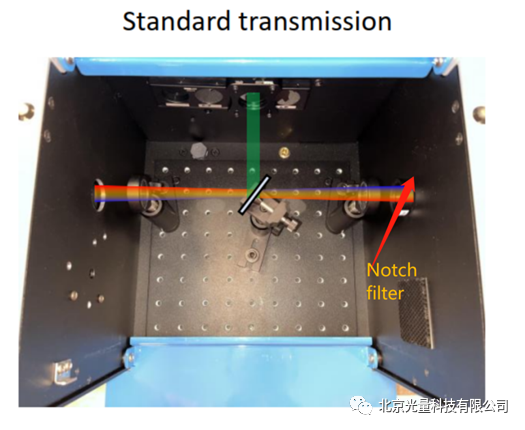

7. 打开桌面上Laser tool软件，点击下图“Connect and Initialize”选项，在Set Repetition Rate对话框左侧输入频率（激光频率范围120Hz-6000Hz）后点击Set Repetition Rate，Set Diode Power对话框左侧输入电流百分比(电流调节范围是80%-100%)并点击Set Diode Power，然后点击Laser standby开启激光输出，灰色图标会变绿，此时激光打开并有输出。切换二倍频532nm和三倍频355nm输出请点击View菜单"dual wavelength - THG module controls"。注意：切换激光频率时，首先将激光输出关闭，然后将电流Set Diode Power 调至0%，然后输入想要的频率，点击Set Repetition Rate，重新设置电流并点击Set Diode Power。8. 根据pump激光的波长选择对应的notch filter并安装到样品后的滤光片架子上，如下图：9. 打开enVISTA软件

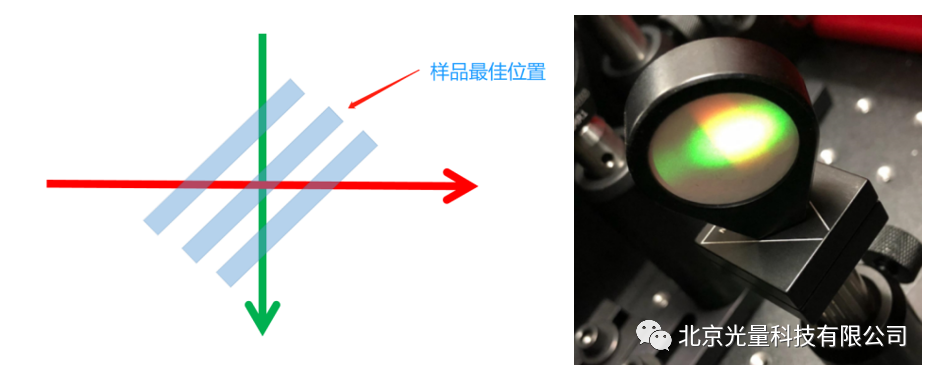

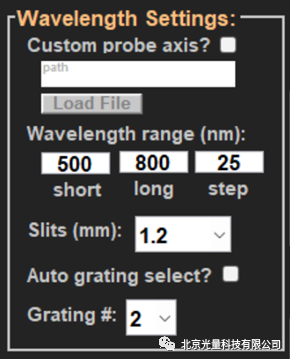

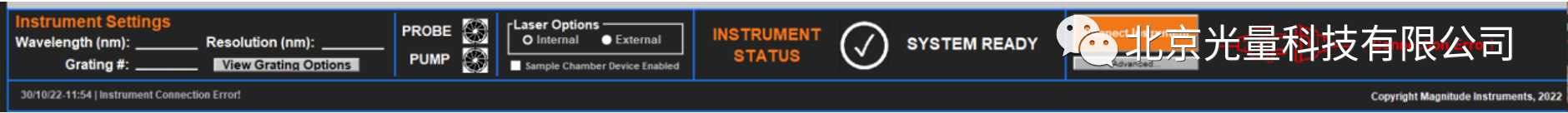

，软件启动后会自动依次连接并初始化硬件，连接状态在软件右下角。点击Advanced可以查看详细信息。连接成功后红色状态方块会变成绿色。10. 打开软件底部菜单中的pump和probe shutter，软件可显示shutter开关状态。11. 水平移动样品区内的ND filter，衰减到合适的pump光强，为了安全请从OD2开始。如下图所示小范围内移动样品即可实现pump和probe重合。样品上重合光斑如下图28所示，光斑中红色纵向长条为probe光，绿色圆形光斑为pump光。如果样品本身透明度较高，可用白色卡纸放置到靠近样品的位置方便观察。在下图界面

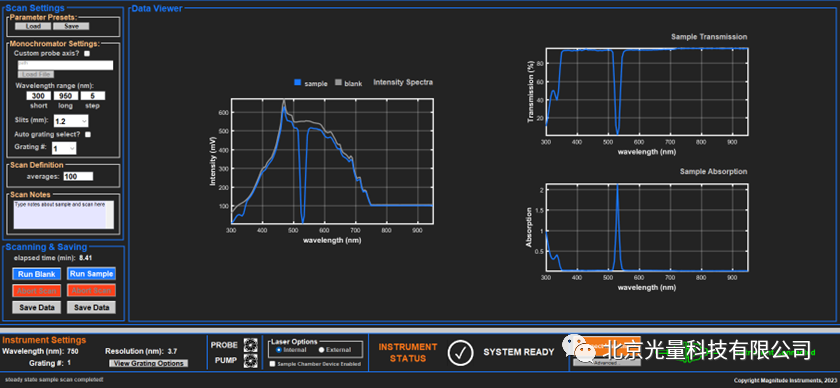

对话框中输入扫描波长范围(short/long)，扫描步长(step)，在

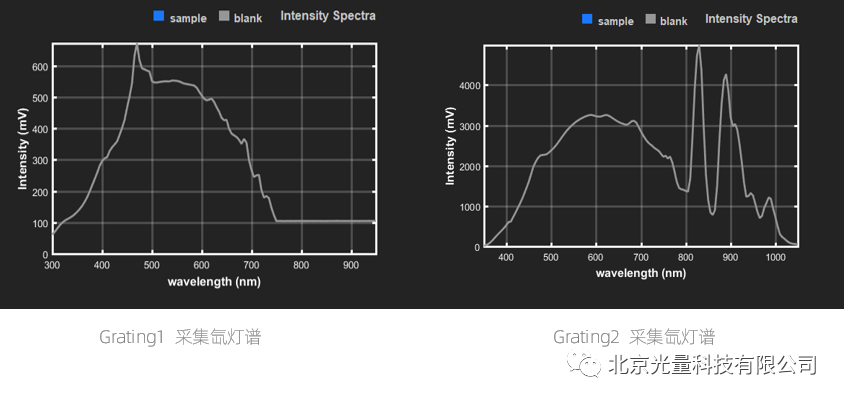

对话框中输入手动狭缝宽度。在Scan Definition中的averages设置平均次数averages，取出样品（或放置无样品比色皿/波片等）后点击Run Blank，扫描结束后放入样品再次点击Run Sample，系统会根据两次光谱计算出样品的透射和吸收光谱，注意点击Save Data保存数据。仪器测试样品需要相对均匀且厚度适中，如薄膜或0.1-2mm后的比色皿溶液样品，过厚的样品会导致灯源全部被吸收而无法正确测量。通常透过样品后的光谱强度要大于100mV才能获得较好的信噪比和探测限(10-6 ΔO.D.)。如果样品吸光度较强或较厚，透过强度处于100mV-5mV之间，获得可用数据仍然是可能的。15. 单波长泵浦探测动力学

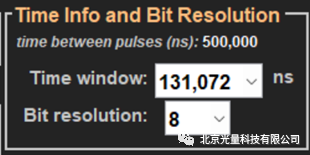

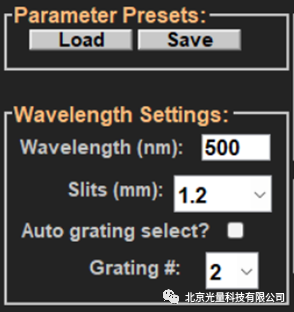

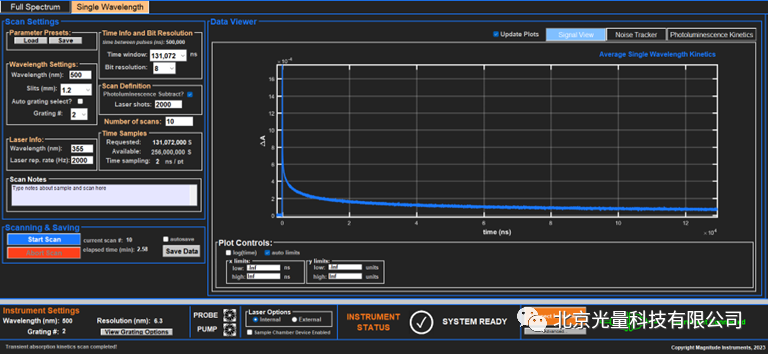

15.1 下图对话框中，根据样品的光谱特性选择测试波长。15.2 根据实际激光的波长和频率输入正确的数值。15.3 选择合适的时间窗口，即样品可能的寿命范围。注意窗口不能超出激光的周期。下拉菜单中切换Bit Resolution，有8、12、14bit的数据，位数越高动态范围越大，但会牺牲光谱时间分辨率。15.4 Laser Shots设置单次采集平均的激发激光数量，一般不要超过激光的重复频率。Number of scans设置软件的读取后的平均次数，次数越多信噪比越高，但会耗时越长。Scans未结束的过程中可以随时停止。Photoluminescence Subtract为荧光背景扣除，该数据为只开激发光（pump）关闭探测(probe)光时采集的信号，因此该信号包含样品的荧光和激光杂散光。15.5 主界面右上角标签为

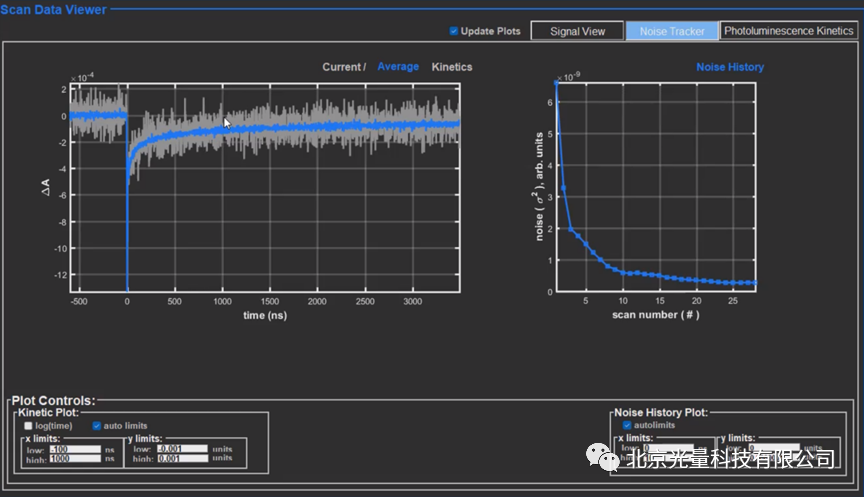

可切换不同数据预览界面。第一个界面就是瞬态吸收光谱的动力学数据。15.6 第二个标签Noise Tracker
展示了零点以前的信号的方差随着Scan的增加减少的过程。

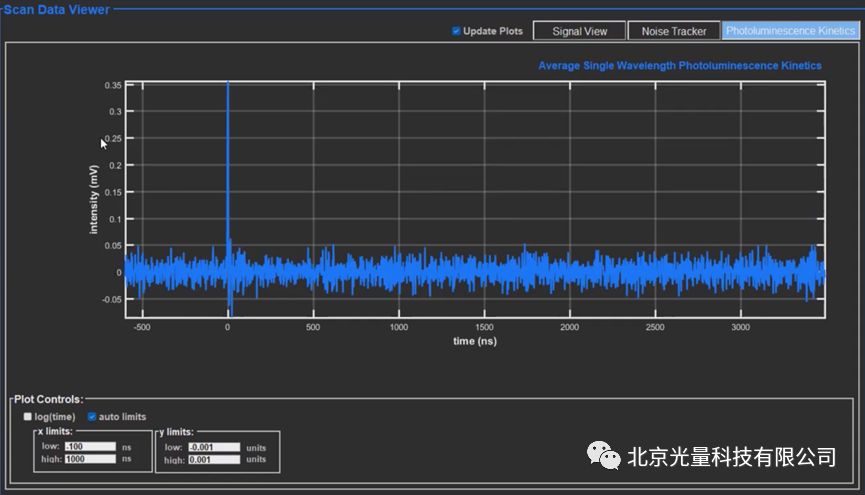

15.7 第三个标签Photoluminescence Knetics在勾选Photoluminescence Subtract功能时显示当前波段的PL和杂散光。16. 泵浦探测光谱

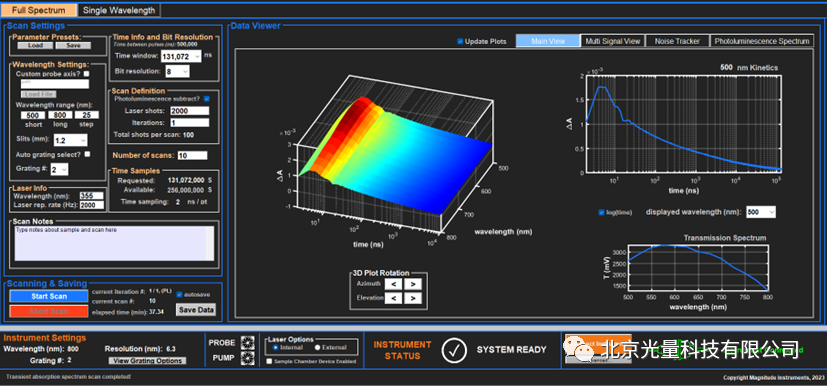

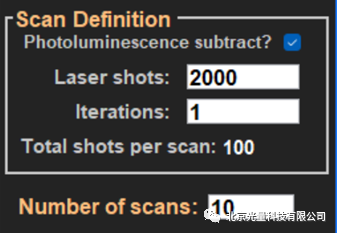

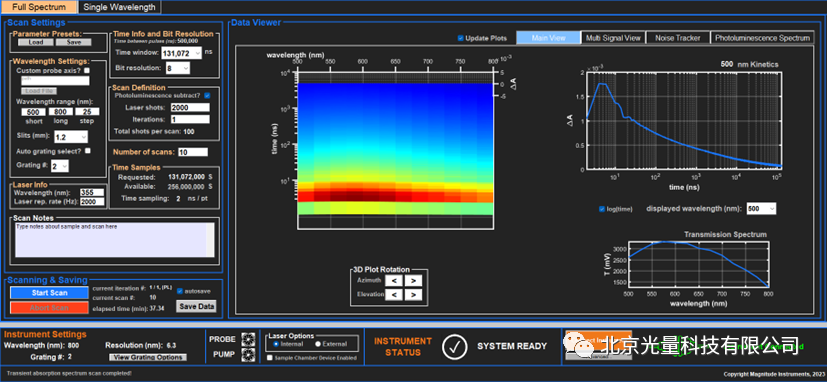

泵浦探测光谱通过单色仪扫描各个单波长动力学，然后连接为整个3D的数据。因此大部分设置同15步骤中单波长动力学设置完全相同。增加下图扫描区域和步长。增加了Iterations和Number of Scans，均为软件平均方式，区别是Iterations为在同一波长多次平均（每一个波长5000个激发光并重复2次），Scans为扫描过全谱段后再次扫描次数(如图从600扫到900nm，重复10次)。点击start Scan开始扫描扫描过程中会显示具体的波长、Iterations、和scan的进度，扫描完毕后点击Save Data保存数据。17. 采集过程中浏览数据---Data Viewer界面

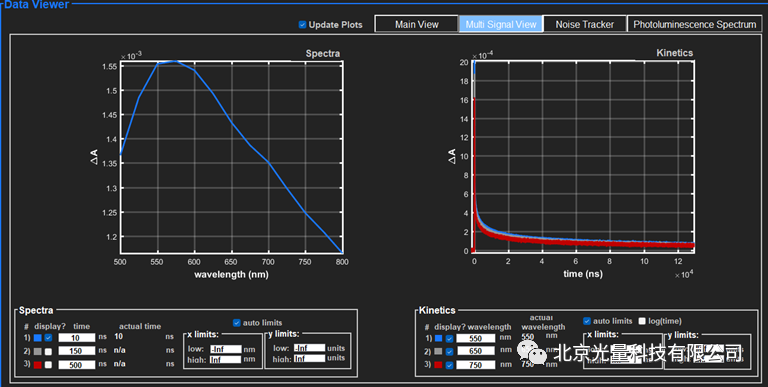

Data viewer界面会刷新最新一次采集的光谱，Tansmission下图Main View标签的3D plot Rotation界面中，点击箭头可以旋转样品3D显示。相比较单波长Data Viewer，多了Multi Signal View，界面可同时显示多个波长的动力学数据。
