TOPAS-SHBC-400

TOPAS-SHBC-400 logo

窄带宽光学参量放大器

飞秒脉冲转换至 < 20 cm^-1 的光谱带宽
240 nm – 2.4 μm 可调波长范围
达 5 mJ 的泵浦能量
高稳定性输出

详情

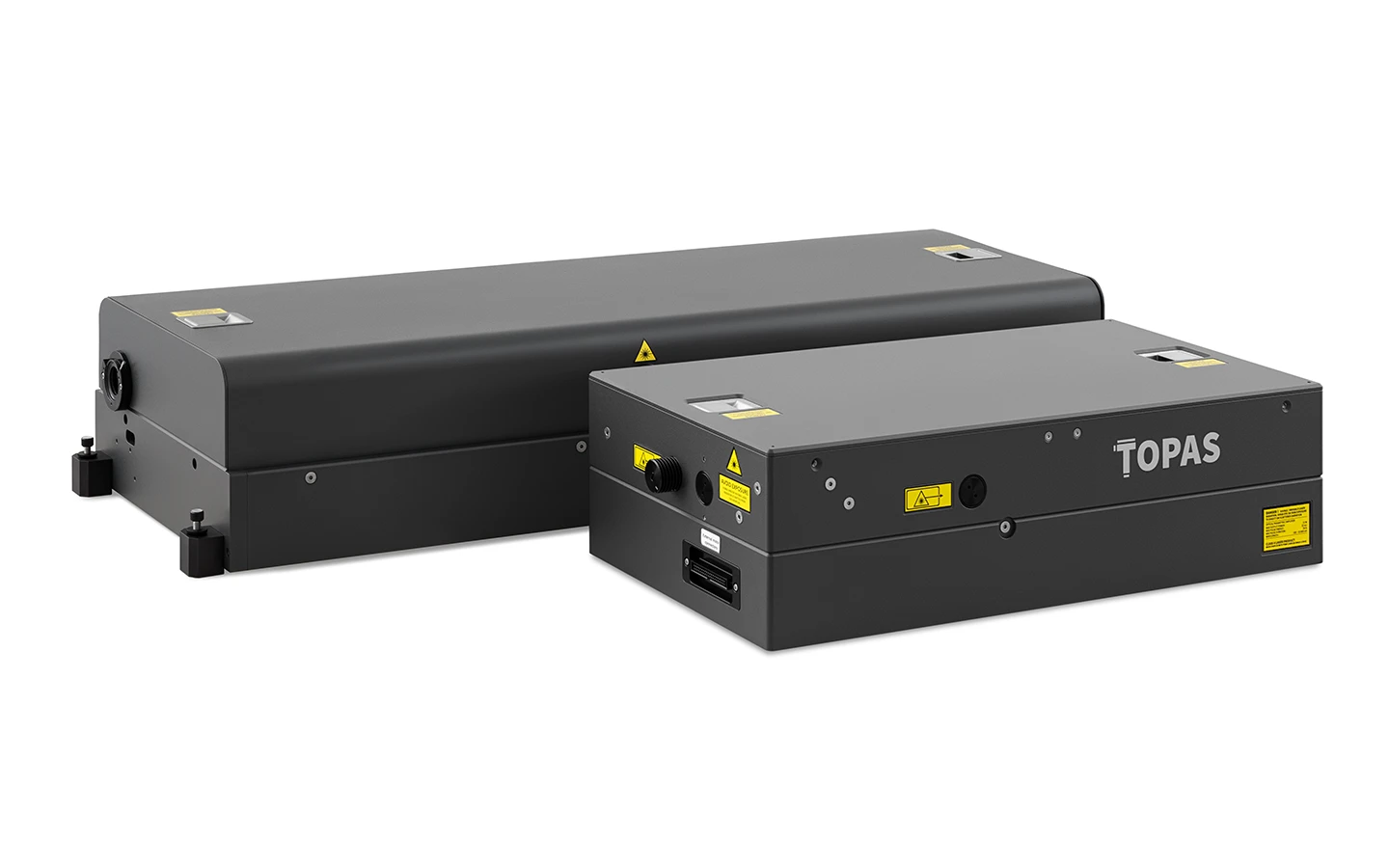

TOPAS-SHBC-400 结合了一个二次谐波带宽压缩器 (SHBC) 和一个光学参量放大器 (OPA)，当泵浦光为光谱带宽 150 – 500 cm^-1 的飞秒脉冲，可以产生光谱带宽 3 – 20 cm^-1 的可调脉冲。该系统为飞秒钛蓝宝石激光器基频波长泵浦设计，输出波长范围为 480 – 2400 nm。可选配混频器将波长调谐范围扩展至 240 nm 和 10 μm。

规格说明

TOPAS-SHBC-400 的规格是针对以下 SHBC 输出参数给出的。

波长：400 nm
泵浦能量：0.5 mJ

Note 1: 规格参数取决于SHBC的输出波长。若实际波长与上述数值不符，请联系 sales@light-quantum.cn 获取支持。

Note 2: TOPAS-SHBC-400 输出能量可在 0.5 – 2 mJ 范围内线性增加，但设备需针对特定泵浦能量进行安装和优化（如果泵浦能量变化超过安装值的 ±10％，设备必须重新优化以获得优异性能）。

泵浦激光器要求

型号	TOPAS-SHBC-400
输入波长	770 – 830 nm
泵浦脉冲能量	20 – 200 fs
泵浦脉宽(FWHM)	0.3 – 5 mJ
重复频率	< 25 kHz
最大泵浦功率	25 W ¹⁾
偏振	水平，线偏振
光谱宽度	< 1.2 倍转换极限
能量稳定性	< 1 % 均方根偏差 ²⁾
脉宽的稳定性	< 1 % 脉冲之间³⁾
脉冲前沿倾斜	< 10 % 的脉冲宽度
脉冲对比度	< 1 : 20
光束质量 (M²)	< 1.3 ⁴⁾
光束像散	< 0.15 ⁵⁾
输入光束空间轮廓	高斯 – 超高斯
强度调制	< 15 %, 无热点⁶⁾
光束指向稳定性	< 10 μrad⁷⁾
光束发散角	< 1.2 倍衍射极限
光束高度	距光学平台125 – 185 mm
光束尺寸, 1/e²	< 8 mm ⁸⁾

1）如需更高泵浦功率选项，请联系 sales@light-quantum.cn。
2）基于平均脉冲能量归一化，以归一化均方根偏差(NRMSD)表示。
3）基于平均脉冲持续时间归一化，以 NRMSD 表示。
4）M² 规格仅适用于高斯光束。
5）归一化像散——束腰位置差除以瑞利长度。
6）基于高斯或超高斯拟合归一化，以 NRMSD 表示。
7）以 NRMSD 表示(全角)。
8）可选配外置望远镜，适用光束尺寸 8-28 mm。

SHBC 输出

型号	SHBC
输出波长	385 – 415 nm
转换效率	25 % (20 – 70 fs); 35 % (70 – 200 fs)
光谱宽度	< 10 cm^-1
时间带宽积	< 1.2
偏振	水平
能量不稳定性	< 3 % 均方根偏差 ^1）

1）统一为平均脉冲能量的正规化的均方根。

TOPAS-SHBC-400 输出

型号	TOPAS-SHBC-400
调谐范围	480 – 800 nm (信号光) ¹⁾800 – 2400 nm (闲频光)
峰值转换效率 (信号光+闲频光)	> 20% ²⁾
光谱宽度	< 20 cm^-1 @ 500 – 730 nm, 870 – 2400 nm
时间带宽积	< 1.2
偏振	垂直 (信号光) 水平 (闲频光)
能量稳定性	< 6% 均方根偏差 ³⁾ @ 500 – 700 nm, 900 – 2000 nm

1）730 – 870 nm 范围内可调制部分能量和光谱。
2）假设来自 SHBC 的 0.5 mJ，400 nm 泵浦。峰值时的转换效率 > 20%。
3）统一为平均脉冲能量的正规化的均方根。

UV 扩展 (240 – 480 nm)

扩展	SHS	SHI
调谐范围	240 – 400 nm	400 – 480 nm
峰值转换效率	> 4% ¹⁾	> 3% ¹⁾
光谱宽度	< 20 cm^-1	< 20 cm^-1
偏振	水平	垂直

1）假设来自SHBC 的 0.5 mJ，400 nm 泵浦。

DFG 扩展 (2400 – 10000 nm)

扩展	DFG1	DFG2
调谐范围	2.4 – 5 μm	4.7 – 10 μm
峰值转换效率	> 0.4% ¹⁾	> 0.1% ¹⁾
偏振	垂直	水平

1）假设 0.5 mJ，400 nm 泵浦来自SHBC。
