产品中心ORPHEUS-ONE
中红外共线光学参量放大器
- 在中红外波段（1350 – 16000 nm）具有高转换效率
- 满足所有需求的高能量、高功率型号
- 单脉冲 - 2MHz的重复频率
- 高达80W的泵浦功率
- 高达2mJ的泵浦能量
详情
ORPHEUS-ONE 是一款专为中红外（MIR）光谱范围而设计的光参量放大器，调谐范围 1350 – 16000 nm。与 ORPHEUS-HP 相比，它具有较少的波长扩展选项，但提供更高的中红外转换效率。
ORPHEUS-ONE 的三种型号提供相同的波长调节范围，可靠且易于使用，但自动化水平与泵浦参数因设计差异而有所不同。ORPHEUS-ONE-HP 可用最高 80 W 的泵浦功率，而ORPHEUS-ONE-HE 可接受相同的泵浦功率，且泵浦能量可高达 2 mJ。
ORPHEUS-ONE 输出的光谱带宽受到泵浦激光的脉冲限制，因此，对于和频生成（ SFG） 光谱和其他需要宽带宽红外脉冲的应用，请考虑 ORPHEUS‑MIR。
对于紧凑型单箱解决方案，请参阅 I-OPA。PHAROS‑UP 超短脉冲激光器，请参阅 ORPHEUS-NEO。
主输出
| 型号 | ORPHEUS-ONE-HP | ORPHEUS-ONE-HE |
|---|---|---|
| 调谐范围 | 1350 – 2000 nm (信号光) 2100 – 4500 nm (闲频光) | |
| 最大泵浦功率 | 80 W | |
| 泵浦单脉冲能量 | 12 – 400 µJ | 400 – 2000 µJ |
| 峰值转换效率 1) @ 1550 nm | > 9%, 30 – 2000 µJ 泵浦 > 6%, 12 – 30 µJ 泵浦 | |
| 光谱带宽 | 60 – 150 cm-1 @ 1450 – 2000 nm | |
| 长期功率稳定性 (8小时) 2) | < 2% @ 1550 nm | |
| 脉冲能量稳定性 (1分钟) 2) | < 2% @ 1550 nm | |
- 指定为泵浦功率百分比。
- 平均脉冲能量的正规化的均方根，NRMSD。
波长扩展输出 (MIR)
| 型号 | ORPHEUS-ONE-HP | ORPHEUS-ONE-HE |
|---|---|---|
| 调谐范围 | 4500 – 16000 nm (DFG) | |
| 转换效率 1) | > 0.3% @ 10000 nm, 30 – 2000 µJ 泵浦 > 0.2% @ 10000 nm, 12 – 30 µJ 泵浦 | |
| 光谱带宽 | 60 – 120 cm-1 @ 5000 – 8000 nm | |
- 指定为泵浦功率百分比。
泵浦激光器要求
| 型号 | ORPHEUS-ONE-HP | ORPHEUS-ONE-HE |
|---|---|---|
| 所需泵浦激光器 | PHAROS 或 CARBIDE | |
| 中心波长 | 1030 ± 10 nm | |
| 最高泵浦功率 | 80 W | |
| 最大重复频率 | 2 MHz | 200 kHz |
| 泵浦单脉冲能量 | 12 – 400 µJ | 400 – 2000 µJ |
| 脉宽 1) | 180 – 300 fs | |
- FWHM (半高全宽)，假设为高斯脉冲波形。
环境和使用要求
| 型号 | ORPHEUS-ONE-HP | ORPHEUS-ONE-HE |
|---|---|---|
| 工作环境 1) | 19 – 25 ºC (建议使用空调) | |
| 相对湿度 1) | 20 – 70% (无冷凝) | |
| 电气要求 | 100 – 240 V AC, 1.4 A; 50 – 60 Hz | |
| 额定功率 | 120 W | |
| 额定功耗 | 待机时: 10 W. 波长调谐时最大: 100 W | |
- 规格保证在最大温度变化为±1℃和湿度变化为±10%的情况下有效。
详情

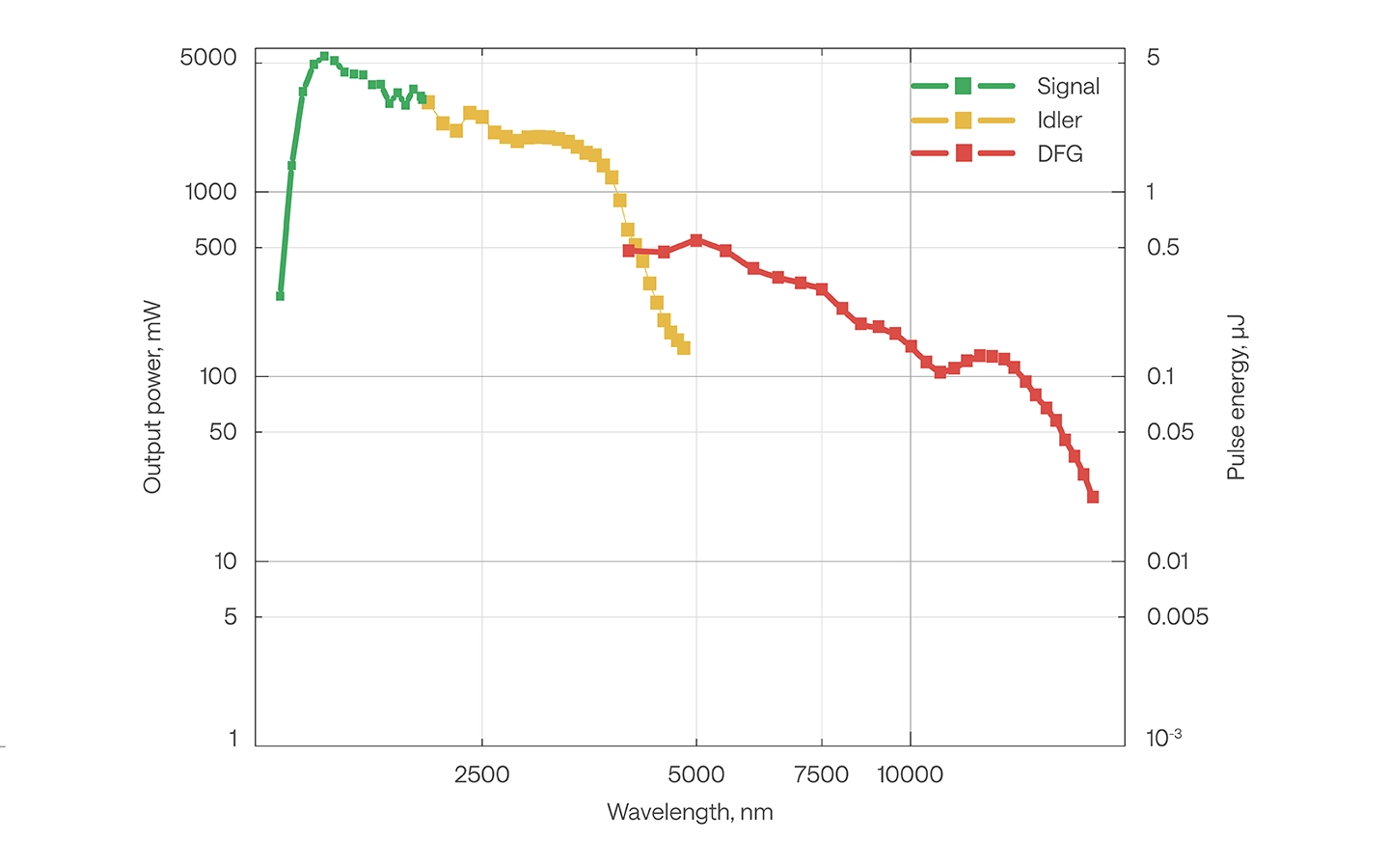

ORPHEUS-ONE-HP 的典型调谐曲线。泵浦： 40 W, 40 µJ, 1000 kHz

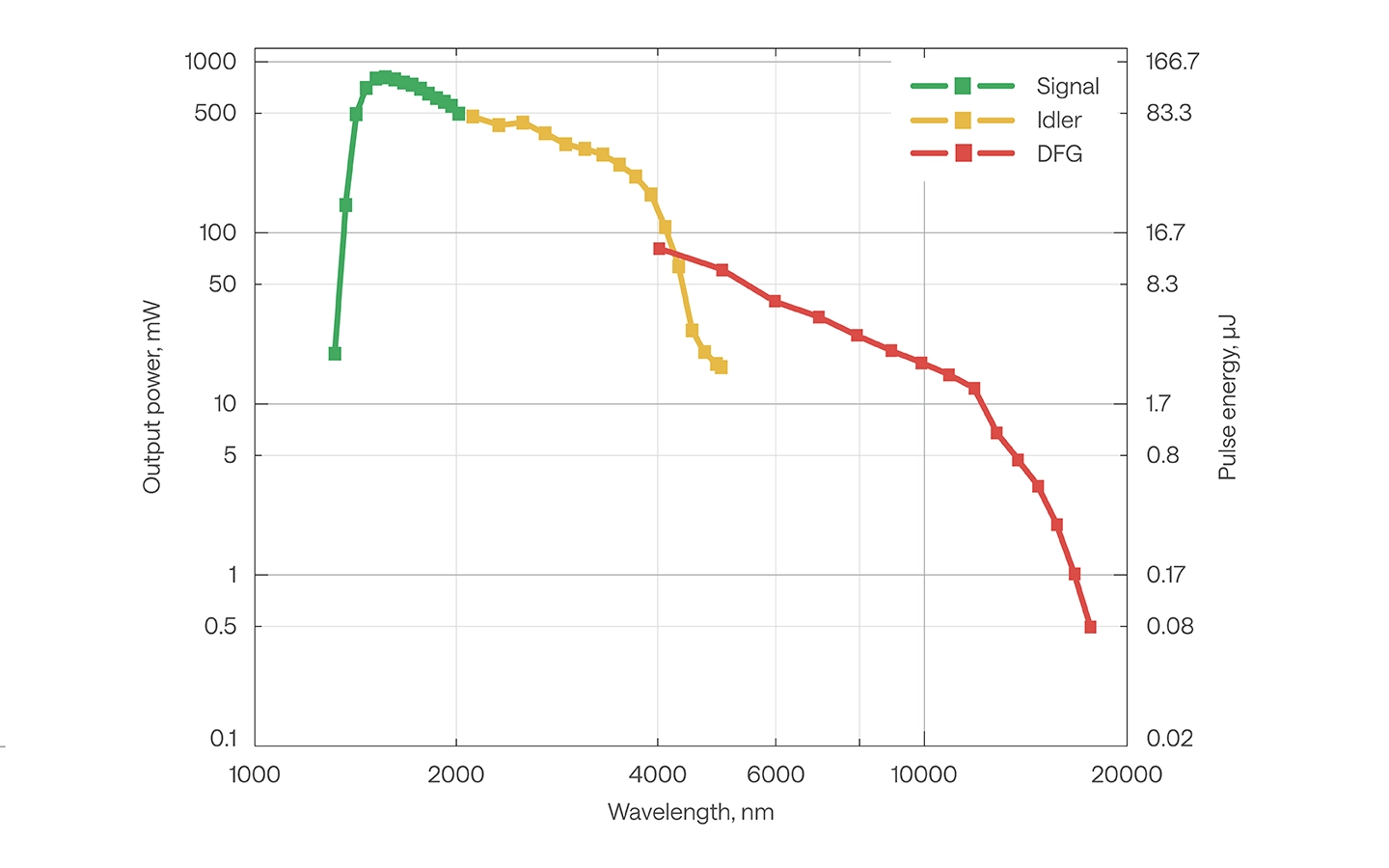

ORPHEUS-ONE-HE 的典型调谐曲线。
泵浦： 6 W, 1 mJ, 6 kHz
有关自定义调整曲线值，请访问 Optics ToolBox。
详情

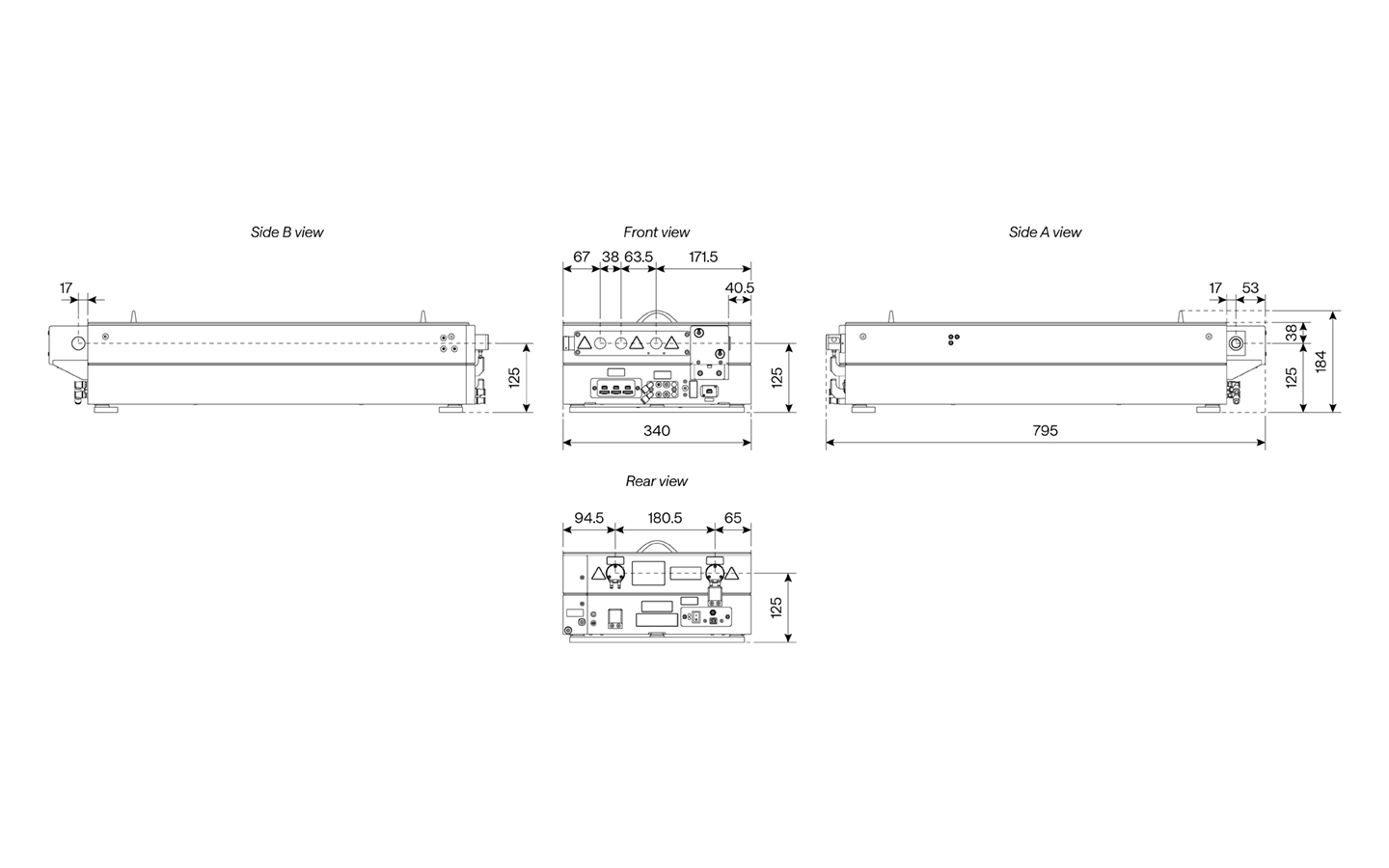

ORPHEUS-ONE-HP 轮廓图

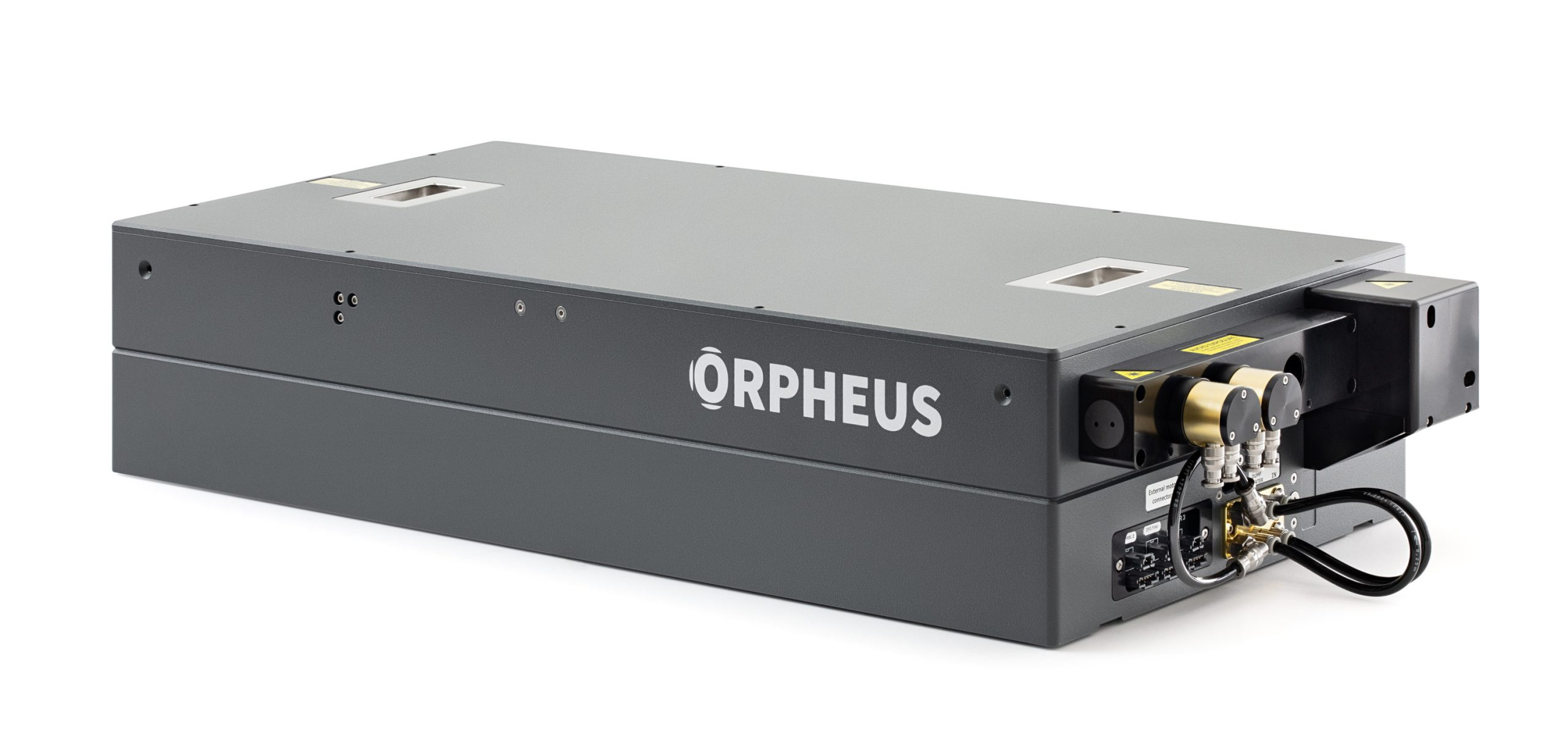

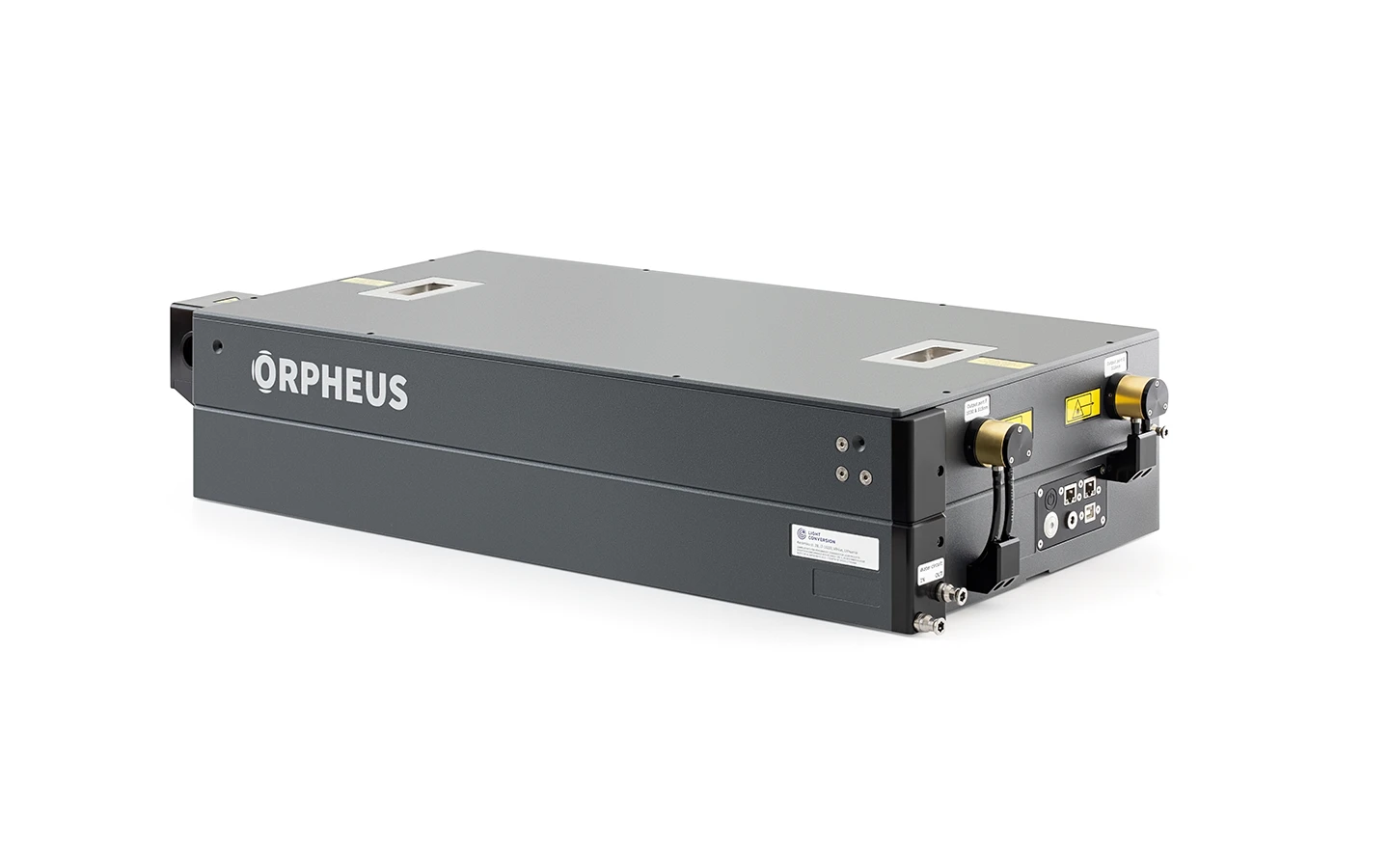

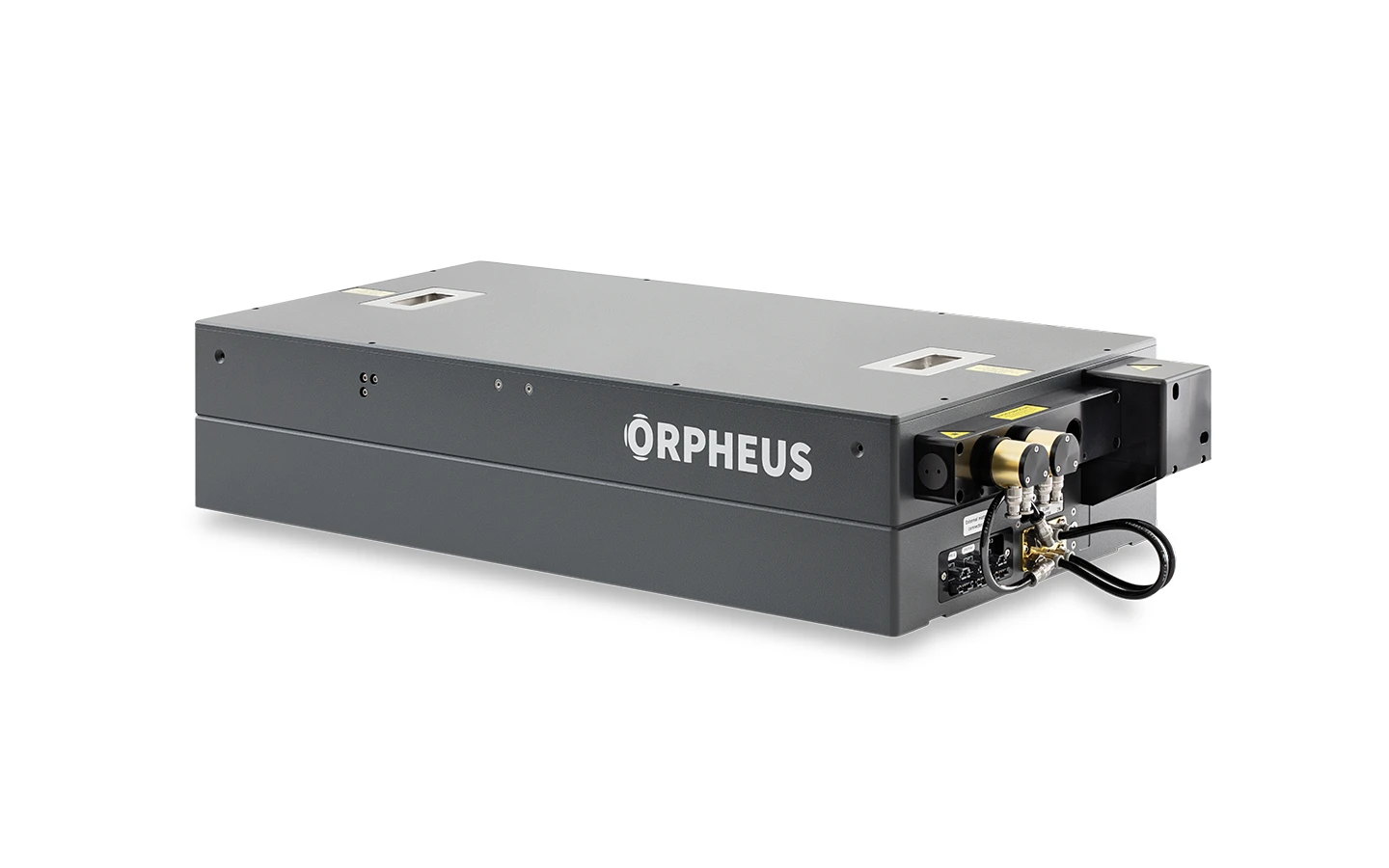

ORPHEUS-ONE 中红外共线光学参量放大器
