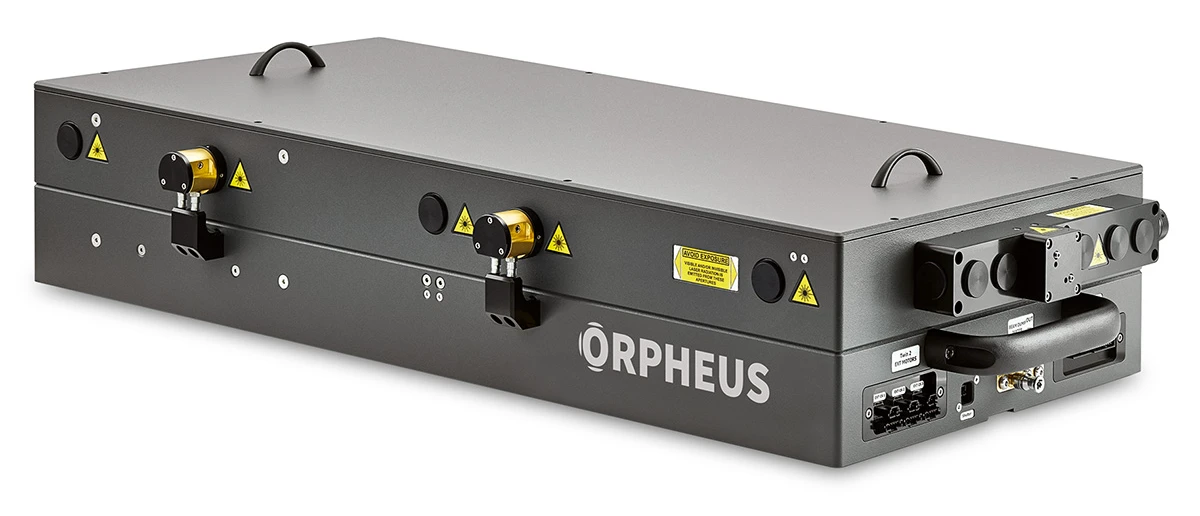

产品中心ORPHEUS-TWINS
双独立光学参量放大器
- 两个既同步又独立的输出
- 210 nm – 16000 nm 可调波长
- 单脉冲 – 2 MHz 重复频率
- 泵浦功率可达 60 W ，可达 0.5 mJ 的泵浦能量
- 选配 CEP 稳定功能
详情
ORPHEUS-TWINS 系统由两台独立可调谐的光学参量放大器（OPA）集成于单一紧凑机箱构成，通过光学同步技术实现双通道同时输出。该系统共享同一白光种子源，可生成具有被动载波包络相位（CEP）稳定特性的宽带中红外（MIR）辐射。
该系统支持灵活配置，每个 OPA 通道均可独立选配为 ORPHEUS、ORPHEUS-F或 ORPHEUS-ONE 型号，用户可根据实验需求进行定制化组合（具体参数请参阅各型号技术规格书）。
如需77MHz高重复频率的双路输出光源方案，推荐选用 CRONUS-2P 系统。
规格参数
主要输出
| 型号 | ORPHEUS-TWINS |
|---|---|
| 调谐范围 | ORPHEUS, ORPHEUS-F 或 ORPHEUS-ONE 配置型号之间选择 |
| 输出单脉冲能量 | 取决于配置，查看所选型号的规格 |
| 光谱带宽 | 取决于配置，范围 100 – 750 cm-1 |
| 脉宽 | 取决于配置，可至 50 fs |
| 重复频率 | 单脉冲 – 2 MHz |
泵浦激光器要求
| 型号 | ORPHEUS-TWINS |
|---|---|
| 所需泵浦激光器 | PHAROS 或 CARBIDE |
| 中心波长 | 1030 ± 10 nm |
| 最大泵浦功率 | 60 W |
| 重复频率 | 单脉冲 – 2 MHz |
| 泵浦单脉冲能量 | 16 – 500 µJ |
| 脉宽 1) | 180 – 300 fs |
1）FWHM（半高全宽），假设为高斯脉冲波形。
外形尺寸
型号 | ORPHEUS-TWINS |
包含波长分离器的系统尺寸（长×宽×高） | 844 × 360 × 163 mm |
环境&实用要求
型号 | ORPHEUS-TWINS |
工作温度 1) | 19 – 25 ºC (建议使用空调) |
相对湿度 1) | 20 - 70%（非冷凝） |
电气要求 | 100 – 240 V AC, 4.5 A; 50 – 60 Hz |
额定功率 | 280 W |
功耗 | 待机: 20 W 波长调谐期间可达: 200 W |
1）保证温度变化 ± 1 ºC和湿度变化 ± 10% 的规格。
性能

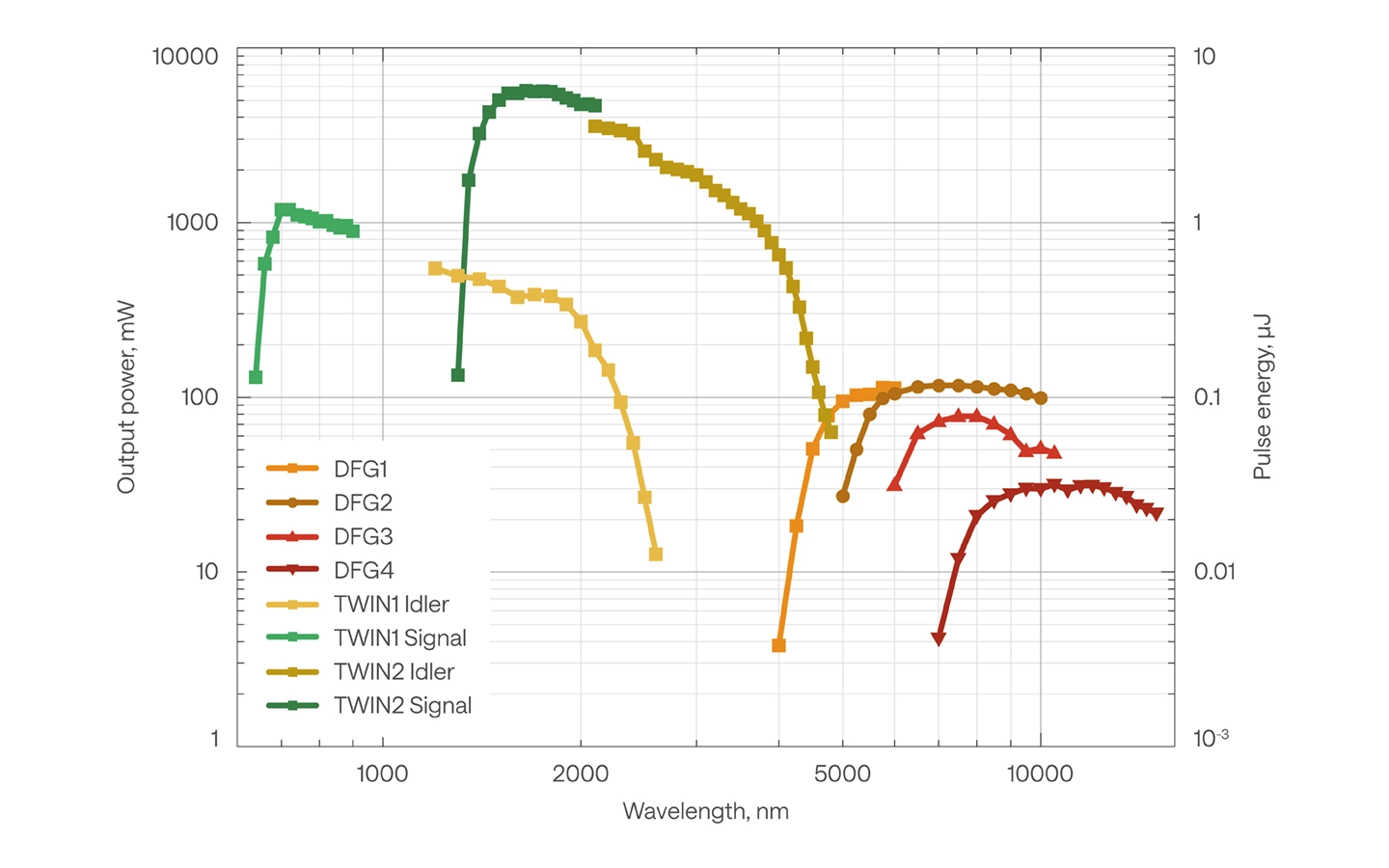

ORPHEUS-TWINS 系统在双 ORPHEUS 配置下的调谐曲线，泵浦：20 W，20 μJ，100 kHz
ORPHEUS-TWINS 系统在双 ORPHEUS 配置下的调谐曲线，泵浦：20 W，20 μJ，100 kHz
有关自定义调整曲线值，请访问 Optics ToolBox。

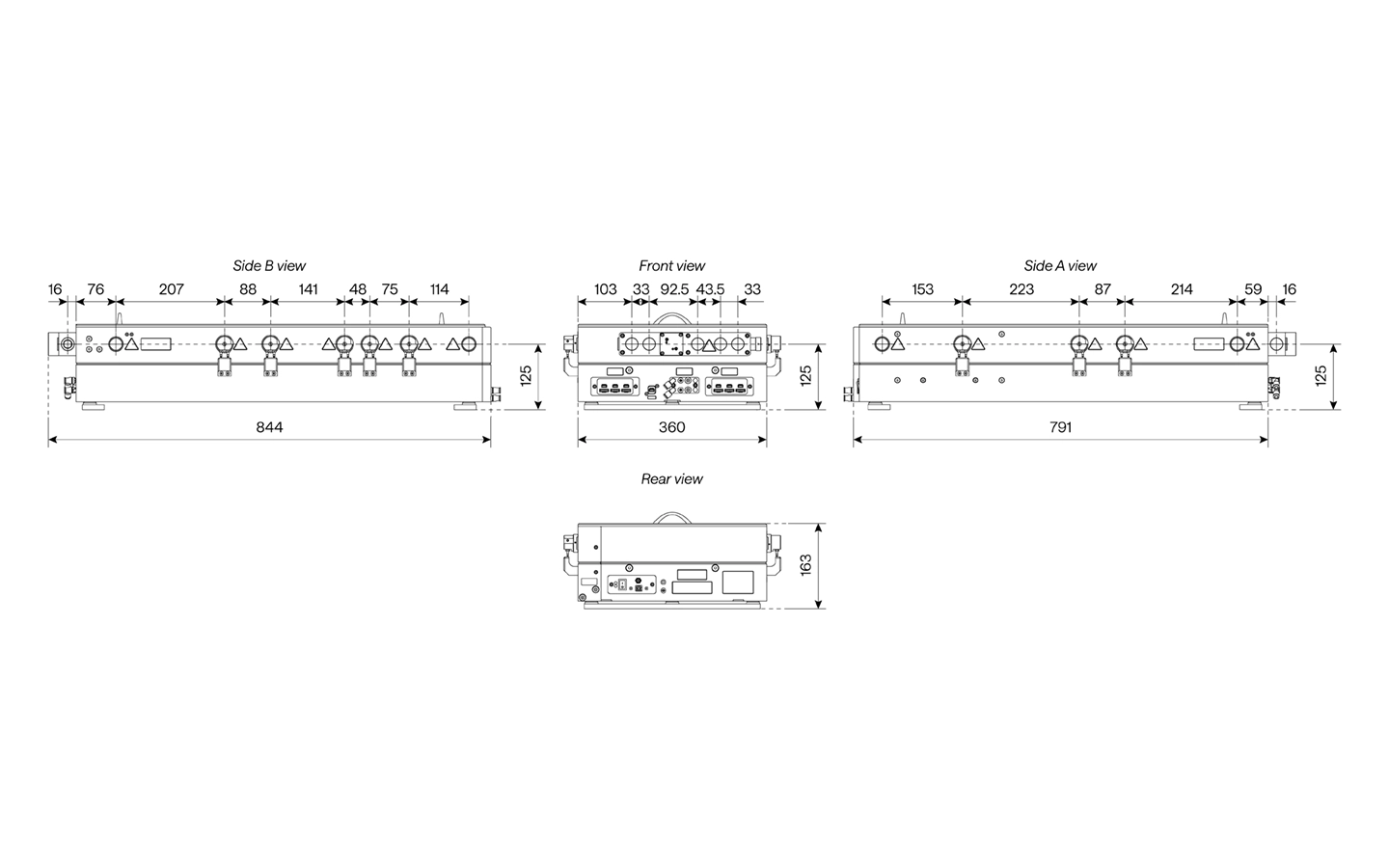

轮廓图
ORPHEUS-TWINS 双独立光学参量放大器
ORPHEUS-TWINS 轮廓图
