HOPA-1064
25W 高功率光纤放大器
输出功率：1 至 25 W
工作带宽：1050-1090 nm
单模单频
宽动态范围
标准或保偏光纤可选
高偏振消光比
控制模式：APC 与 ACC
高光束质量：M² < 1.1
描述
CYBEL HOPA-1064 是一款1064nm高功率单模单频放大器，可提供高达25W的饱和输出功率，并具备近衍射极限输出光束质量（即M²<1.1）。该放大器提供标准光纤与保偏光纤两种配置，能在1050nm至1090nm波长范围内为用户提供稳定高性能输出。
输出功率及关键运行参数（如自动电流控制ACC与自动功率控制APC模式）均可通过RS-232或USB端口进行监控调节，提供OEM模块和台式机两种版本。
SKYLINE系列放大器采用高效紧凑的全光纤OEM模块设计，适用于工业、实验室、光传输系统及野外部署等多种应用场景。
应用
相干/光谱光束合成
自由空间通信
光谱分析
测绘成像
激光雷达与传感
测试与测量
放大器种子源
技术规格
| 光学参数 | 单位 | 最小值 | 最大值 | 注释说明 |
| 光学带宽 | nm | 1050 | 1090 | |
| 输入信号功率 | dBm | 0 | 17 | |
| 输入信号线宽 | GHz | 15 | ||
| 输出信号功率 | W | 1 | 25 | 基于整机 |
| ASE输出功率 | mW | 200 | 输出功率=10W时 | |
| 偏振消光比 | dB | ≥17 | 额定输出功率下 | |
| 输出光束质量 M² | M² | 1.1 | ||
| 输出功率可调范围 | % | 10-100 | 标称值 | |
| 输出功率波动 | % | ≤5 | RMS值 | |
| 输出隔离度 | dB | 20 | 光纤隔离器 | |
| 输出光纤长度 | 1米/标准或熊猫型 FC/APC | 3mm护套 | ||
| 监控光纤长度 | 1米/标准或熊猫型 FC/APC | 3mm护套 | ||
| 输入光纤长度 | 1米/标准或熊猫型 FC/APC | 3mm护套 | ||
| 电气参数 | ||||
| 工作电压 | V | 18至30 | ||
| 预热时间 | 分钟 | 20 | ||
| 功耗 | W | 200 | 最大输出功率=20W时 | |
| 控制接口 | USB和RS 232 | |||
| 工作模式 | ACC和APC | |||
| 通用参数 | ||||
| 外形尺寸 | mm | 200x150x43 | 不含散热器 | |
| 存储温度 | °C | -20至70 | ||
| 工作外壳温度 | °C | 0至50 | ||
| 湿度 | % | 5至95 | 非冷凝环境 | |
性能

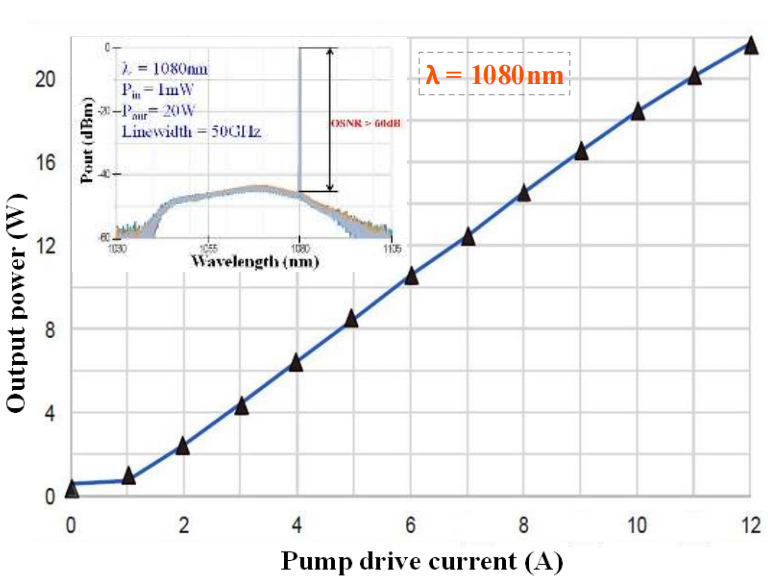

20W HOPA-1064模块在1080nm下输出功率和泵浦电流的关系
