产品中心SCIROCCO-1950 1-5W 宽带铥光纤放大器
SCIROCCO-1950 1-5W 宽带铥光纤放大器
Cybel
SCIROCCO-1950
留言咨询>>
产品详情
相关资料
SCIROCCO-1950
1-5W 宽带铥光纤放大器
小信号增益：40 dB
低噪声系数：<5 dB
饱和输出功率：
－ 1W (30 dBm)
－ 2W (33 dBm)
－ 5W (37 dBm)
工作带宽：1880至2020 nm
单频工作模式
单模光束，M² ≈ 1
单模与保偏光纤版本
RS-232与USB接口
具备信号丢失（LOS）保护功能
描述

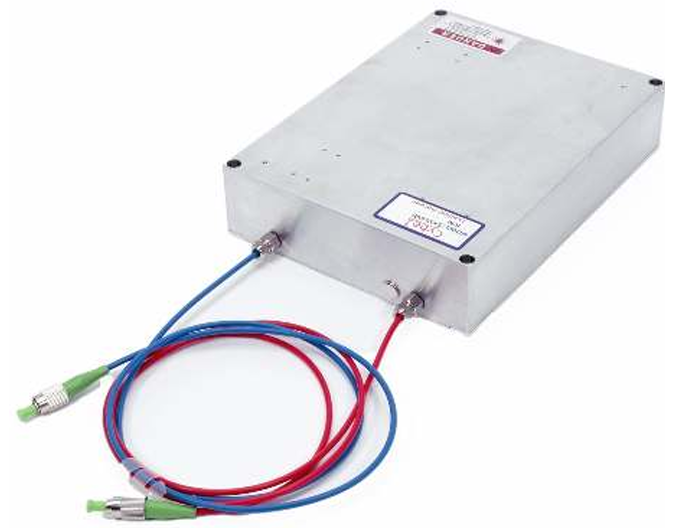

CYBEL SCIROCCO-1950 是一款宽带掺铥光纤放大器（TDFA），工作波段覆盖1880nm至2020nm。这人眼安全型TDFA专为需要高增益与低噪声系数（NF）相结合的光纤系统设计，在1950nm处可实现高达40 dB的小信号增益及低于5 dB的噪声系数。
在饱和状态下，该放大器可在140nm光学带宽内提供+30/33/37dBm（1/2/5 W）的输出功率，带内OSNR大于50 dB。SCIROCCO-1950 采用紧凑高效的OEM模块设计，提供标准单模与保偏光纤两种版本，可选配信号丢失（LOS）保护功能。所有放大器运行参数及ACC/APC控制模式均通过RS-232端口进行控制。
应用
测试与测量
光学前置放大器
激光雷达
技术规格
| 光学参数 | 单位 | 数值 | 注释说明 |
| 中心波长 | nm | 1880-2020 | 3dB小信号带宽 |
| 小信号增益 | dB | >40 | 输入功率-30dBm @1950nm |
| 最小输出功率 | dBm/W | +30/33/37dBm (1/2/5W) | 输入功率0dBm @1950nm |
| 噪声系数 | dB | <5 | 输入功率-30dBm时 |
| 偏振消光比 | dB | ≥17 | 保偏版本 |
| 光束质量M² | M² | ~1 | |
| 输出隔离器 | dB | 30 | 单模或保偏版本 |
| 输入/输出光纤长度 | m | 1 | 铠装缆FC/APC连接器 |
| 光纤类型 | 标准或保偏 | 单模/保偏1950低弯曲损耗 | |
| 监控光纤长度 | m | 1 | 铠装缆 |
| 电气参数 | |||
| 工作电压 | V | 18至30 | |
| 预热时间 | 分钟 | 20 | |
| 功耗 | W | 30 | 输出功率=1W时 |
| 控制接口 | RS-232 | ||
| 控制模式 | ACC-APC | ||
| 通用参数 | |||
| 外形尺寸 | mm | 200x150x43 | 不含散热器 |
| 存储温度 | °C | -20至65 | |
| 工作温度 | °C | 0至50 | |
| 湿度 | % | 5至95 | 非冷凝环境 |
