SHG

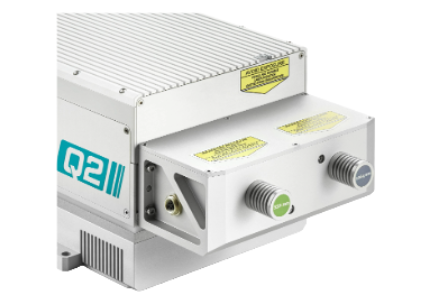

适用于 Q2/Q2HE 激光器的紧凑型二次谐波发生器 SHG
紧凑型可外接式二次谐波发生器，兼容 Q2、Q2HE 系列激光器
出厂可配置双输出端口
微处理器控制、温度调谐型非线性晶体
通过与激光器共用的以太网接口实现远程监测与控制
可选配外接式脉冲能量监测器
产品概述
SHG 为紧凑型二次谐波发生器模块，配套本公司 Q2 或 Q2HE 系列激光器使用。SHG 配备两个输出端口，可在出厂时进行多种配置，标准配置详见下表。二次谐波光束可设置为与基频光共轴（SHG-0 选件），也可通过内置二向色镜与基频光分光（SHG-1、SHG-2 选件）。
当与 Q2/Q2HE 系列激光器成套供货时，可通过激光器控制面板远程监测与控制 SHG 的工作状态（需搭配电脑）。 可在输出端口加装本公司 EM 系列脉冲能量监测器，通过数字或模拟信号读取脉冲能量数值。
多数高性能双折射晶体具有吸湿性，在潮湿环境下会缩短使用寿命。但如果持续将晶体维持在高于环境的温度，晶体寿命可显著延长，甚至超过激光器系统本身。为保持晶体干燥，SHG 模块需始终与激光器控制器相连。若无法供电，模块应存放于干燥环境中。
技术规格 1）
| 型号 | SHG |
| 转换效率 2） | ＞50 % |
| 脉冲间能量稳定性 3） | ＜2.5 % RMS |
| 光谱纯度 4） | ＞99% |
| 典型脉冲宽度 | 比基频光短 10–20% |
| 典型光束直径 | 比基频光小 10–20 % |
| 光束指向稳定性 | 与泵浦光束一致 |
| 1# 输出口偏振方向 | 垂直 |
| 2# 输出口偏振方向 | 水平 |
| 外形尺寸 | |
| 谐波发生器 (宽 × 长 × 高) | 153 × 96.5 × 58 mm³ |
| 重量 | ＜0.5 kg |
| 工作条件 | |
| 环境温度 | 15 – 30 ℃ |
| 相对湿度 | 10 – 80 %（无冷凝） |
| 供电 | 由激光器控制器供电 |
配置选项
型号 | Port #1 | Port #2 | ||
波长 6) | EM 7) | 波长 6) | EM 7) | |
SHG-0 | N/A | N/A | 532+1064 nm 8) | -EM2 |
SHG-1 | 1064 nm | -EM1 | 532 nm | -EM2 |
SHG-2 | 532 nm | -EM2 | 1064 nm | -EM1 |
1）本产品持续迭代改进，所有技术参数如有变更，恕不另行通知。标注 “典型值” 的参数不属于硬性指标，仅代表典型性能表现，不同设备单体之间会存在差异。
2）基频光转换为二次谐波。
3）设备由本公司 Q2 或 Q2HE 系列激光器泵浦；在设备预热完成后，连续运行 30 秒条件下测得。
4）二次谐波光束的光谱纯度。

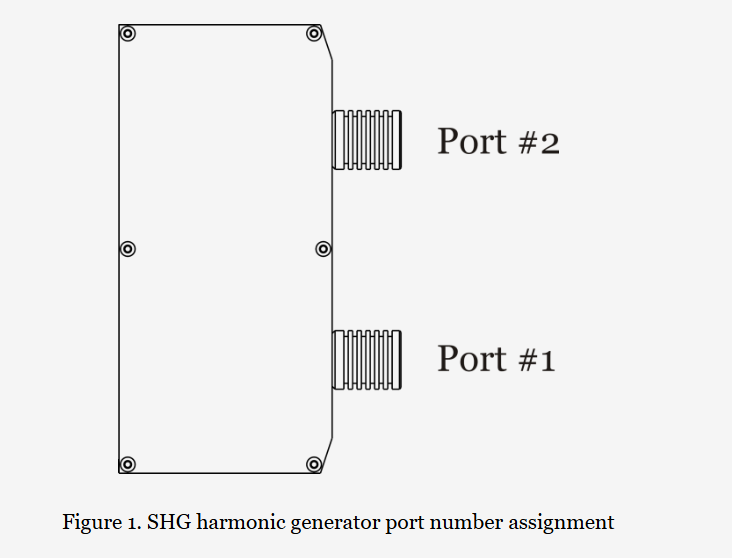

5）输出端口编号定义详见Figure 1。
6）所示波长基于 1064 nm 泵浦光源；若采用 1053 nm 泵浦光源，需另行换算对应输出波长。
7）为本产品适配的脉冲能量监测器型号；该选件仅在 SHG 与 Q2/Q2HE 系列激光器成套采购时提供。
8）两个波长均从 2# 输出口出射，如需分光，需外接二向色镜。
