产品描述
FEMTO HLVA-100 提供了高达 80 dB 的宽动态范围。HLVA-100 具有直流耦合输入和仅 5 ns 的上升和下降时间，是测量快速和高动态脉冲的合适工具。输入电压噪声低，只有 2 nV/√Hz。对数增益曲线为小输入信号提供高增益，对于高输入信号提供相对低的增益。因此，HLVA-100 是高动态范围信号和需要信号压缩应用的合适的放大器。
HLVA-100 提供 3 种输入偏置电压校正(基线校正)的可能性。三种方法都消除了温度漂移相关的偏移和小源电压偏移: 手动零位调整由微调器，±10 V控制电压远程零值调节，基线校正循环执行远程自动归零。
产品特征
• 宽动态范围高达 80 dB
• 直流耦合输入
• 可切换输入范围从 ±20 µV 到 ±200 mV 和从 ±200 µV 到 ±2 V
• 上升/下降时间5ns
• 输入噪声2 nV/√Hz
• 本地和远程控制
• 综合样品和保持基线校正
应用
• 激光雷达系统
• 信号压缩
• 时间分辨脉冲和瞬态测量
• 质谱法
• 粒子检测
产品规格
|
型号 |
HLVA-100 |
|
|
输入电压范围 |
从 ±20 µV 到 ±200 mV 和从 ±200 µV 到 ±2 V |
|
|
动态范围 |
标准 60 dB(用于精确幅度测量)，最大 80 dB(用于信号检测) |
|
|
缩放 |
12.5 mV/dB, 250 mV/十倍频 (@ 50 Ω 负载) |
|
|
线性 |
±1 dB (低至 20 ns 脉冲宽度) |
|
|
输入噪声电压[nV/√Hz] |
2 |
|
|
输入电压漂移[µV/°C] |
0.6 |
|
|
输入/输出 |
50 Ω, BNC |
|
|
上升/下降时间 |
5 ns @ 40 dB |
|
|
输出电压范围 |
从 +50 到 +1075 mV（典型值）@ 50 Ω 负载 （如果在 100 mV 输入时将输出调整为 1 V） |
|
|
输出偏置电压范围 |
±500 mV，可调的偏移微调 |
|
|
基线校准 |
采集时间 |
30 µs (最小样品脉冲宽度) |
|
基线保持下降率 |
1 µV/s (典型值 @ 25 °C) |
|
|
回路截止频率 |
1.5 kHz |
|
|
功率要求 |
±15 V, +100 mA/−150 mA |
|
|
控制接口 |
3 个光隔离数字输入，TTL/CMOS 兼容 |
|
偏移量可通过微调器或外部控制电压调节。电源通过 3 针 Lemo® 插座。该装置设有配合连接器。可选电源 PS-15。欲了解更多信息，请查看数据表。
典型性能特点

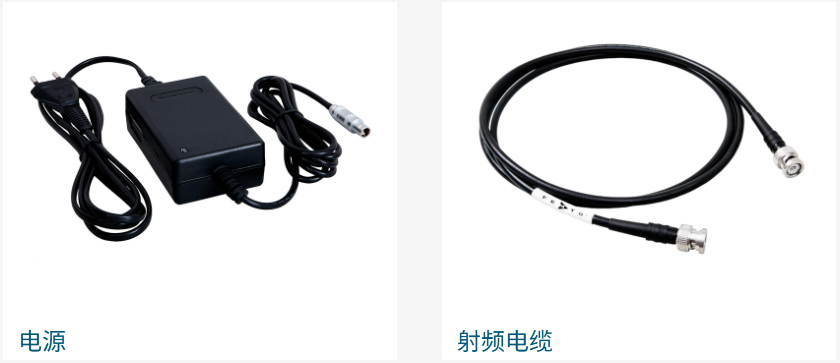

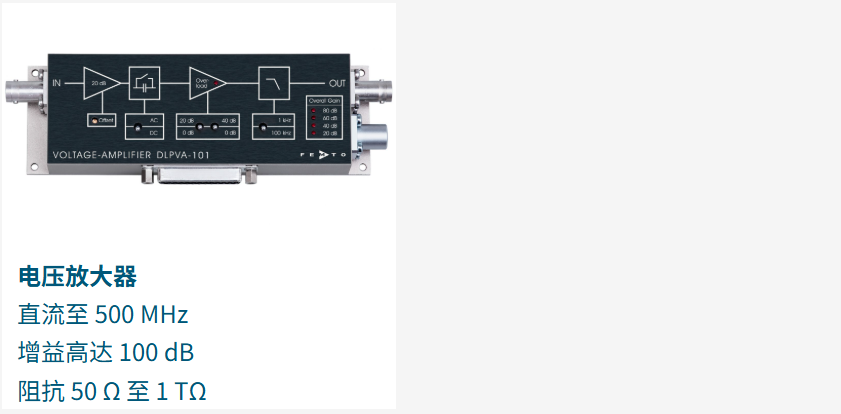

相关产品/附件
