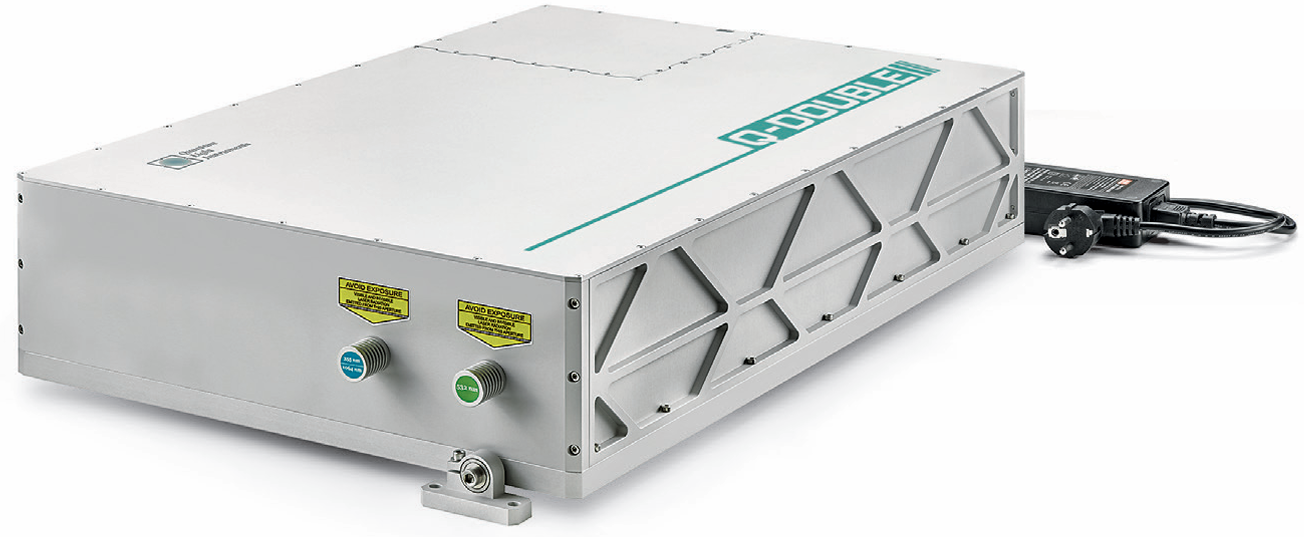

Q-DOUBLE
风冷式双脉冲激光器
脉冲能量最高可达 80 mJ，平均功率最高可达 2 W（单通道）
脉冲重复频率最高可达 100 Hz
风冷设计（无需水冷）
脉冲宽度 5–10 ns
脉冲时间间隔 10 ns–100 ms
配备独立延时发生器，支持时序调节
泵浦二极管使用寿命确保超过 20 亿次脉冲输出
内置同步脉冲发生器，可触发外部用户设备
支持通过内置以太网接口进行远程监控与控制
内置二次、三次或四次谐波发生器
内置基波波长衰减器
单通道脉冲能量监测模块
短腔版本：脉冲宽度小于 3 ns，脉冲能量最高可达 40 mJ
产品概述
Q-DOUBLE 激光器为二极管泵浦、全风冷（无外接水路）调 Q 激光器，专为输出时间间隔可调的双脉冲而设计。其目标应用领域为粒子图像测速技术（PIV）与激光诱导击穿光谱技术（LIBS）。
该激光器可配置为10 赫兹脉冲重复频率下，总脉冲能量最高达 160 毫焦；在高重复频率配置模式下，可实现100 赫兹重复频率下，总脉冲能量最高达 40 毫焦。
激光器可通过选型，分别采用掺钕氟化钇锂（Nd:YLF）晶体输出 1053 纳米波长激光，或采用掺钕钇铝石榴石（Nd:YAG）晶体输出 1064 纳米波长激光。当配置为 1053 纳米波长输出时，激光器可在单脉冲至最大脉冲重复频率的全工况下运行，且光束发散角与光斑轮廓无显著变化。
我们创新性的激光器设计，实现了紧凑化、高易用性的交钥匙系统，设备维护需求极低。整套系统无需额外配置冷水机或体积庞大的电源模块，不必占用实验台下方空间。激光器的所有电子控制模块均集成于 Q-DOUBLE 机箱内，唯一的外部组件仅为适配不同型号的电源适配器，可提供 12 伏或 28 伏直流电压，输出功率为 50–200 瓦。
激光器通过内置网页服务器，经由以太网接口实现控制，无需安装专用控制软件—— 只需使用任意搭载现代浏览器的计算机甚至手机，即可对 Q-DOUBLE 进行操控。
在内部触发模式下，激光器可为外部设备提供低抖动触发脉冲，前置触发时长最高可达 450 微秒；在外部触发模式下，激光器可接收外部脉冲发生器的信号，实现脉冲输出触发。
激光器功能可通过丰富的辅助设备进一步拓展，可选配置如下：
1）内置最高四次谐波发生器
2）内置基波波长电动衰减器
3）内置脉冲能量监测仪，配备模拟量和 / 或数字量输出接口
4）独立式空气净化单元
5）红光或绿光光束导向模块
应用
粒子图像测速技术
激光诱导击穿光谱技术
激光诱导荧光技术
平面激光诱导荧光技术
激光烧蚀 / 清洗技术
全息成像技术
电子散斑干涉技术
技术规格
| 型号 | Q-DOUBLE- | ||||
| F10 | E20 | E33 | D50 | C100 | |
| 波长 | 1053 nm | 1053/1064 nm | 1064 nm | ||
| 脉冲重复频率 2) | 10 Hz | 20 Hz | 33 Hz | 50 Hz | 100 Hz |
| 单脉冲能量 | 80 mJ | 60 mJ | 40 mJ | 20 mJ | |
| 典型脉宽 3) | < 5 ns | < 7 ns | |||
| 脉冲能量稳定性 4) | < 0.5 % RMS | ||||
| 功率漂移 5) | ± 3.0 % | ||||
| 光束模式 | 钟形，高斯拟合度 >80 % | ||||
| 光束发散角 6) | < 1 mrad | ||||
| 偏振 | 线性，水平 | ||||
| 典型光束直径 7) | 4.0 mm | 3.5 mm | |||
| 时间抖动 8) | < 0.5 ns RMS | ||||
| 可选谐波发生器 9) | |||||
| 532 / 526.5 nm | 40 mJ | 35 mJ | 30 mJ | 20 mJ | 10 mJ |
| 355 / 351 nm | 24 mJ | 20 mJ | 18 mJ | 12 mJ | 6 mJ |
| 266 / 263 nm | 12 mJ | 10 mJ | 10 mJ | 6 mJ | 3 mJ |
| 可选衰减器 10) | |||||
| 透过率范围 | 0.5–95 % | 1–95 % | |||
| 尺寸 | |||||
| 激光头（宽×长×高） | 390 × 620 × 153 mm³ | ||||
| 电源适配器（宽×长×高） 11) | 典型值192 × 178 × 46 mm³（ | ||||
| 工作环境要求 | |||||
| 冷却方式 | 风冷 | ||||
| 环境温度 | 15–30 °C | ||||
| 相对湿度 | 10–80 %（非冷凝） | ||||
| 电源电压 | 90–230 VAC，单相，47–63 Hz 12) | ||||
| 平均功耗 | 120 W | 160 W | 200 W | ||
1）因产品持续迭代升级，所有技术规格参数均可能调整。除非另有说明，所有规格参数均在基波波长、最高脉冲重复频率条件下测得。标注为 “典型值” 的参数非额定规格，仅代表产品的典型性能水平，且每台设备的实测数据均存在差异。
2）出厂预设脉冲重复频率固定为表中所列的最高重复频率。
3）基波波长下的参数值均以上升沿时间 350 皮秒的光电二极管测得，且为脉冲半高全宽（FWHM）水平数据。本激光器可提供短脉冲宽度版本，其脉冲宽度较标准版缩短约 50%。详细规格参数可垂询厂家。
4）测试条件为：激光器预热完成后，连续运行 30 秒内测得的数据。
5）测试条件为：激光器预热 20 分钟后，在环境温度波动不超过 ±2℃的条件下，连续运行 8 小时以上测得的数据。
6）光束发散角为 4σ 水平下测得的全角度值。
7）光束直径为激光输出口前方 20 厘米处、4σ 水平下测得的数据。
8）时间参数的参考基准为泵浦二极管触发脉冲的下降沿。
9）Q-DOUBLE 激光器可兼容全系列独立式 H-SMART 谐波发生器。本手册所列脉冲能量为最大值，详细规格参数请参阅 H-SMART 谐波发生器的产品技术手册。
10）电动衰减器集成于激光器机箱内部，透过率可通过激光器网页端控制界面远程调节。
11）电源适配器尺寸因型号而异，可能与本手册标注存在差异。
12）激光器可由符合要求的 12 伏或 28 伏直流电源供电，具体细节可垂询厂家。
