Q-TUNE-G

用于光声技术的风冷式紧凑型激光器

激光器与光参量振荡器（OPO）无缝集成

无水冷泵浦激光器设计，实现即开即用性能

微处理器控制运行，具备自优化、自校准功能

泵浦二极管使用寿命保证超过 20 亿次脉冲

680–2300 nm 全自动免手动调谐

脉冲重复频率最高可达 100 Hz

近红外波段脉冲能量最高可达 11 mJ

典型线宽 10–15 cm⁻¹（可按需定制宽带版本）

支持内部 / 外部两种触发模式

泵浦激光器波长独立输出端口配置

低功耗设计 —— 功耗因机型而异，范围为 50–150 W

可选配光学元件长寿命空气吹扫装置

产品概述

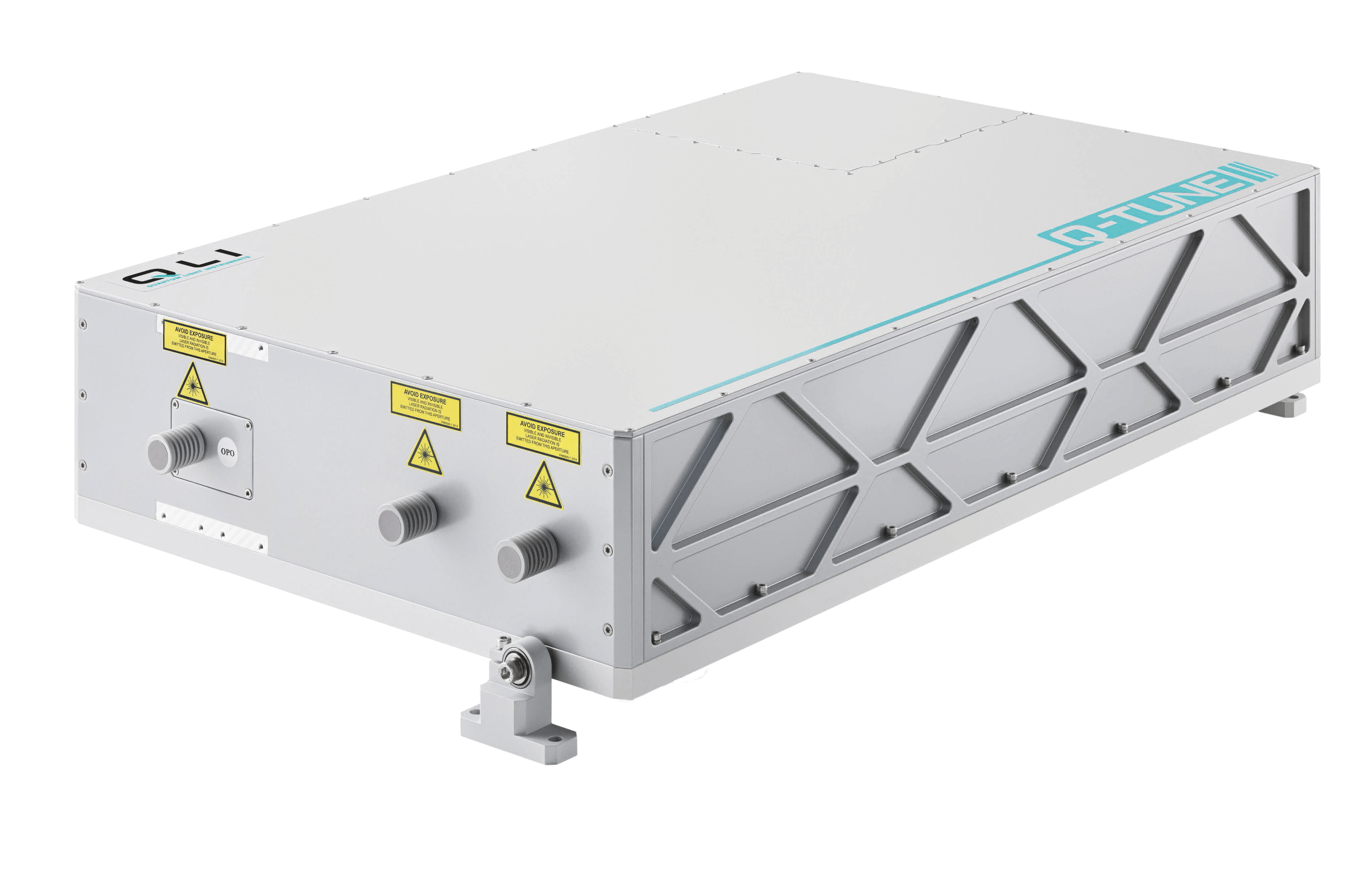

Q-TUNE-G 是一款集成光参量振荡器（OPO）及其泵浦源的风冷式可调谐波长激光器，其泵浦源采用 Q2 系列调 Q 二极管泵浦固体激光器（DPSS）。该激光器脉冲宽度小于 4 ns，脉冲重复频率最高可达 100 Hz，是光声成像、非线性光谱、时间分辨光谱及计量测试领域的理想相干光源。

Q2 系列激光器搭载无水冷激光晶体泵浦技术，可输出高质量激光光束，脉冲能量最高可达 100 mJ。凭借先进的激光器设计方案，该设备实现了高度紧凑的结构设计，是一套操作便捷、维护量极低的交钥匙即用型系统。设备无需额外配置冷水机或大型电源供应器，所有激光电子元件均集成于 Q-TUNE-G 的主机机箱内，唯一的外部组件仅为提供 12 VDC 或 28 VDC 电压、功率范围 50–150 W 的电源适配器（具体规格因机型而异）。

泵浦激光器与光参量振荡器（OPO）均可通过设备内置的网络服务器，经由单一以太网接口实现控制。用户无需安装专用控制软件，仅需使用搭载现代网页浏览器的电脑甚至手机，即可对 Q-TUNE-G 进行操控。同时，设备还提供应用程序编程接口（API），便于与用户自有设备进行集成。

除可调谐波长输出端口外，Q-TUNE-G 额外配备两个泵浦激光光束输出端口，方便用户灵活使用。

可选扩展功能（可按需定制）：

1）用于监测光参量振荡器（OPO）波长与线宽的紧凑型光谱仪

2）适用于可见光（VIS）或近红外（NIR）波段的电动衰减器

3）光参量振荡器（OPO）脉冲能量监测器

4）光参量振荡器（OPO）光纤耦合输出模块

5）用于延长光学元件使用寿命的空气吹扫装置

应用

光声成像

光声显微成像

非线性激光光谱学

计量测试

技术规格 ¹⁾

1）所有规格参数可能随时变更，恕不另行通知。除非另有说明，所有规格均在800 nm波长及最大脉冲重复频率下测得。标注为“典型值”的参数并非规格指标，仅为典型性能的参考，实际性能因产品个体而异。

2）内部触发模式下的出厂预设脉冲重复频率。在此模式下，重复频率可通过整数分频降低至 f/2、f/3、f/4……直至1 Hz。

3）在800 nm输出波长下测得。其他波长下的脉冲能量请参阅调谐曲线。

4）可应要求提供宽带版本。线宽范围为20-200 cm⁻¹。

5）在800 nm波长下，使用上升时间为350 ps的光电二极管测得的半高全宽（FWHM）值。

6）预热完成后，在30秒运行期间测得。

7）预热20分钟后，在环境温度变化小于±2°C的条件下，连续8小时以上测得。功率值每1秒计算一次。

8）光束直径在激光输出口20 cm处，按4σ标准测得。

9）发散角按4σ标准测得。

10）相对于泵浦二极管触发脉冲的下降沿。

11）激光脉冲能量针对光学参量振荡器（OPO）泵浦进行优化，可能与独立激光器的规格不同。

12）输出可配置为与OPO同步或非同步运行。此处数值为非同步运行时的值。

13）电源适配器尺寸因型号而异。

14）APU（辅助电源单元）为可选配件。APU可为Q-TUNE-G供电，无需额外电源适配器。

15）激光器可由相应的12 VDC或28 VDC电源供电（具体取决于型号）。详情请咨询。
