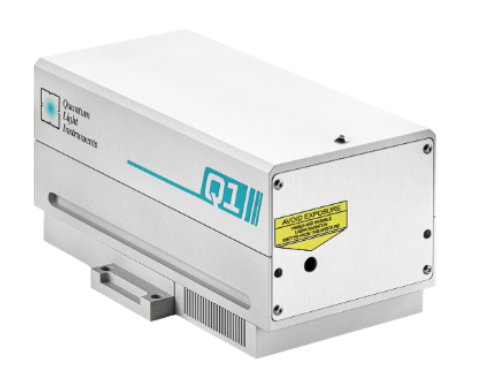

Q1
紧凑型二极管泵浦调Q激光器
脉冲能量高达 40 mJ,平均输出功率高达 0.5 W
脉冲重复频率高达 50 Hz 且可调
风冷设计(无需水冷)
7-10 ns 脉冲宽度
整机重量<6 kg(含散热器、控制器及电源适配器)
泵浦二极管寿命>20 亿次脉冲
内置同步脉冲发生器(用于外设触发)
通过内置以太网接口实现远程监控
可选附加 PC 控制电动衰减器
可选附加脉冲能量监测器
可选光纤耦合输出
可选安装底板(用于 Q1 和 H1 或 Q1 与光纤耦合器组合安装)
可选独立二次、三次、四次或五次谐波发生器
独立式空气净化单元(延长UV光学元件寿命)

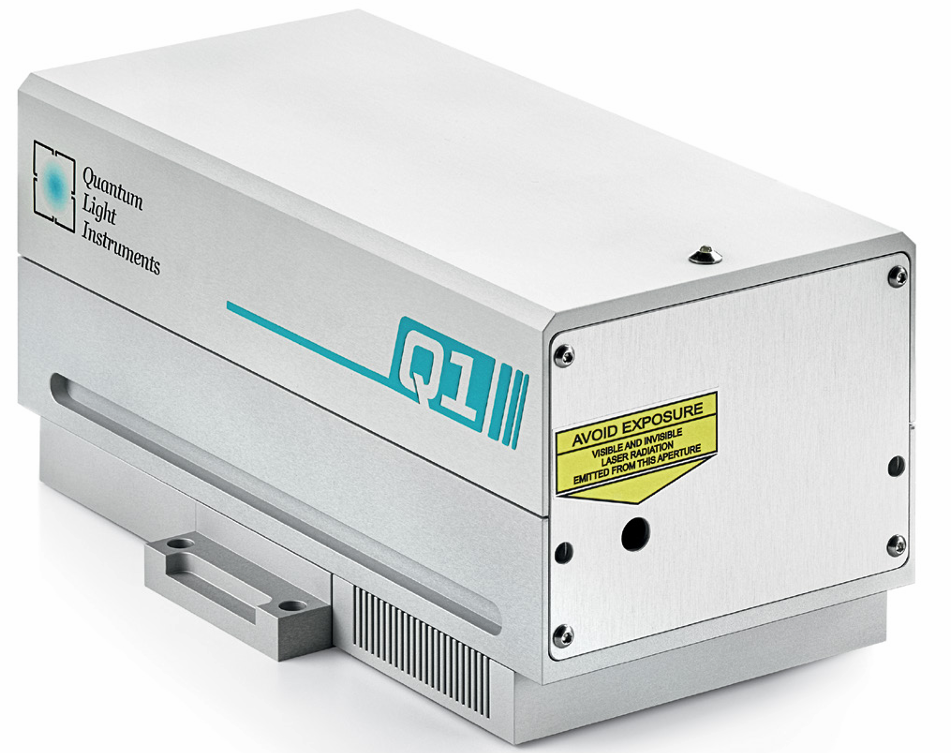

Q1 是一款紧凑节能的二极管泵浦风冷调 Q 激光器,专为需要高峰值功率脉冲的多种应用而设计。该激光器在 10 Hz 重复频率下可输出最高 40 mJ 脉冲能量,或在 50 Hz重复频率下输出最高 10 mJ 脉冲能量。其低发散角激光光束可配合可选的 H1 系列谐波发生器模块高效转换为谐波波长。
激光器可配置为使用 Nd:YLF 晶体发射 1053 nm 波长或使用 Nd:YAG 晶体发射1064 nm 波长。得益于 Nd:YLF 晶体的热特性,1053 nm 版本可在单次触发至最大重复频率范围内工作,且光束发散角和模式基本保持不变。
创新的激光设计形成了维护简便的一体化系统,无需冷水机或笨重电源设备。所有激光电子元件均集成在 Q1 主机内,仅需搭配轻量级控制箱(提供激光控制接口)和12 V 直流电源适配器。整套系统总重量不足 5 公斤。
激光器通过内置网页服务器的以太网端口进行监控和控制,任何配备现代浏览器的计算机或手机均可操作 Q1。提供 API 接口以便与用户设备集成。
在内部触发模式下,可为用户设备提供低抖动触发脉冲(前置时间可达 300 μs)。外部触发模式下,可通过延迟发生器控制激光脉冲发射。
激光功能可通过多种辅助设备扩展:
1)使用独立式 H1 系列谐波发生器可产生最高五次谐波输出
2)独立式闭环空气净化单元可延长 UV 光学元件寿命
3)通过基波波长电动衰减器调节脉冲能量
4)通过可附加式脉冲能量监测器(支持模拟/数字输出)监控脉冲能量
5)可提供光纤耦合输出(具体规格需咨询)
应用
激光诱导击穿光谱 (LIBS)
激光烧蚀
飞行时间光谱 (TOFS)
光诱导荧光光谱 (LIF)
非线性激光光谱
闪光光解
光声光谱
计量学
技术规格
10 Hz 脉冲重复频率下的技术规格 1)
型号 | Q1- | |||
B10 | C10 | D10 | ||
波长 | 1064 或 1053 nm | 1064 nm | 1053 nm | |
脉冲重复频率 2) | 单脉冲 - 10 Hz | |||
脉宽 3) | <8 ns | |||
脉冲能量 4) | ||||
1064/1053 nm | 8/10 mJ | 16/20 mJ | 32 mJ | 40 mJ |
532/526.5 nm | 4/5 mJ | 8/10 mJ | 16 mJ | 20 mJ |
355/351 nm | 2.4/3 mJ | 4.5/6 mJ | 9 mJ | 12 mJ |
266/263 nm | 1.2/1.5 mJ | 2.4/3 mJ | 5 mJ | 6 mJ |
213/211 nm | 0.5 mJ | 1 mJ | 2 mJ | 2.5 mJ |
脉冲间能量稳定性 5) | ||||
1064/1053 nm | <0.5% RMS | |||
532/526.5 nm | <2.5% RMS | |||
355/351 nm | <3.5% RMS | |||
266/263 nm | <4% RMS | |||
213/211 nm | <5% RMS | |||
功率漂移 6) | ±3.0% | |||
光束特性 | 钟形,>75% 高斯拟合 | |||
发散角 7) | <1.5 mrad | <1 mrad | ||
光束指向稳定性 8) | < 10 µrad | |||
偏振 | 线性,水平 | |||
典型光束直径 9) | 1.7mm | 2.5 mm | 3.5 mm | |
时间抖动 10) | <0.5 ns RMS | |||
可选衰减器 11) | ||||
透过率 | 0.5 - 95% | |||
尺寸 | ||||
激光头(宽×长×高) | 110× 231 × 112 mm3 | |||
控制器(宽×长×高) | 108× 191 × 59 mm3 | |||
电源适配器(宽×长×高) 12) | 典型值50 × 125 × 31 mm3 | |||
谐波发生器(宽×长×高) 13) | 110 × 242 × 112 mm3 | |||
工作条件 | ||||
冷却方式 | 风冷 | |||
环境温度 | 15 - 30°C | |||
相对湿度 | 10 - 80%(非冷凝) | |||
电源 | 90 - 230 VAC,单相,47 - 63 Hz 14) | |||
平均功耗 | 15 W | 25 W | 30 W |
1)由于持续改进,所有技术参数可能变更。除非特别说明,所有参数均在基波波长和最大脉冲重复频率下测得。标注"典型值"的参数非硬性指标,仅为性能参考,实际产品可能存在差异。
2)出厂预设脉冲重复频率固定为表中最大值。外触发模式下可无级调节重复频率;内触发模式下可通过整数分频(f/2, f/3...最低至 1 Hz)调整。
3)脉宽值为基波波长下的半高全宽(FWHM),使用上升时间 350 ps 的光电二极管测量。
4)脉冲能量以"XX/YY"格式表示时,前者对应 1064 nm 版本,后者对应 1053 nm 版本。谐波波长最大脉冲能量取决于 H1 系列谐波发生器性能(详见 H1 规格书)。
5)数据为预热后 30 秒内的测量值。
6)数据为预热 20 分钟后 8 小时内测试值(环境温度波动需控制在 ±2 ℃内)。
7)光束发散角按 4σ 标准全角测量。
8)光束指向稳定性为峰峰值,测量时段为预热后 30 秒。
9)光束直径按 4σ 标准在出光口 20 cm 处测量。
10)时间参数以泵浦二极管触发脉冲下降沿为基准。
11)电动衰减器可安装于激光器外壳,支持通过网页控制界面远程调节透射率。
12)电源适配器尺寸可能因型号不同而变化。
13)Q1 激光器兼容所有独立式 H1 谐波发生器(性能参数详见谐波发生器规格书)。
14)本激光器支持 12 V 直流电源供电(具体需求请咨询)。
20 Hz 脉冲重复频率下的技术规格 1)
型号 | Q1- | ||
B20 | C20 | D20 | |
波长 | 1064 或 1053 nm | ||
脉冲重复频率 2) | 单脉冲 - 20 Hz | ||
脉宽 3) | <8 ns | ||
脉冲能量 4) | |||
1064/1053 nm | 10 mJ | 15 mJ | 25 mJ |
532/526.5 nm | 4 mJ | 7.5 mJ | 12.5 mJ |
355/351 nm | 2.5 mJ | 5 mJ | 7.5 mJ |
266/263 nm | 1 mJ | 1.8 mJ | 3 mJ |
213/211 nm | 0.4 mJ | 0.7 mJ | 1.2 mJ |
脉冲间能量稳定性 5) | |||
1064/1053 nm | <0.5% RMS | ||
532/526.5 nm | <2.5% RMS | ||
355/351 nm | <3.5% RMS | ||
266/263 nm | <4% RMS | ||
213/211 nm | <5% RMS | ||
功率漂移 6) | ±3.0% | ||
光束特性 | 钟形,>75% 高斯拟合 | ||
发散角 7) | <1.5 mrad | <1 mrad | |
光束指向稳定性 8) | < 20 µrad | ||
偏振 | 线性,水平 | ||
典型光束直径 9) | 1.7mm | 2.0 mm | 3.5 mm |
时间抖动 10) | <0.5 ns RMS | ||
可选衰减器 11) | |||
透过率 | 1 - 95% | ||
尺寸 | |||
激光头(宽×长×高) | 110× 231 × 112 mm3 | ||
控制器(宽×长×高) | 108× 191 × 59 mm3 | ||
电源适配器(宽×长×高) 12) | 典型值50 × 125 × 31 mm3 | ||
谐波发生器(宽×长×高) 13) | 110 × 242 × 112 mm3 | ||
工作条件 | |||
冷却方式 | 风冷 | ||
环境温度 | 15 - 30°C | ||
相对湿度 | 10 - 80%(非冷凝) | ||
电源 | 90 - 230 VAC,单相,47 - 63 Hz 14) | ||
平均功耗 | 30 W |
1)由于持续改进,所有技术参数可能变更。除非特别说明,所有参数均在基波波长和最大脉冲重复频率下测得。标注"典型值"的参数非硬性指标,仅为性能参考,实际产品可能存在差异。
2)出厂预设脉冲重复频率固定为表中最大值。外触发模式下可无级调节重复频率;内触发模式下可通过整数分频(f/2, f/3...最低至 1 Hz)调整。
3)脉宽值为基波波长下的半高全宽(FWHM),使用上升时间 350 ps 的光电二极管测量。
4)脉冲能量以"XX/YY"格式表示时,前者对应 1064 nm 版本,后者对应 1053 nm 版本。谐波波长最大脉冲能量取决于 H1 系列谐波发生器性能(详见 H1 规格书)。
5)数据为预热后 30 秒内的测量值。
6)数据为预热 20 分钟后 8 小时内测试值(环境温度波动需控制在 ±2 ℃内)。
7)光束发散角按 4σ 标准全角测量。
8)光束指向稳定性为峰峰值,测量时段为预热后 30 秒。
9)光束直径按 4σ 标准在出光口 20 cm 处测量。
10)时间参数以泵浦二极管触发脉冲下降沿为基准。
11)电动衰减器可安装于激光器外壳,支持通过网页控制界面远程调节透射率。
12)电源适配器尺寸可能因型号不同而变化。
13)Q1 激光器兼容所有独立式 H1 谐波发生器(性能参数详见谐波发生器规格书)。
14)本激光器支持 12 V 直流电源供电(具体需求请咨询)。
50 Hz 脉冲重复频率下的技术规格 1)
型号 | Q1- | ||
50 | A50 | B40 | |
波长 | 1064 或 1053 nm | ||
脉冲重复频率 2) | 单脉冲 - 50 Hz | ||
脉宽 3) | <10 ns | <9 ns | <8 ns |
脉冲能量 4) | |||
1064/1053 nm | 2.5 mJ | 5 mJ | 10 mJ |
532/526.5 nm | 1.2 mJ | 2.5 mJ | 5 mJ |
355/351 nm | 0.6 mJ | 1.5 mJ | 3 mJ |
266/263 nm | 0.3 mJ | 0.7 mJ | 1.5 mJ |
213/211 nm | 0.1 mJ | 0.2 mJ | 0.5 mJ |
脉冲间能量稳定性 5) | |||
1064/1053 nm | <0.5% RMS | ||
532/526.5 nm | <2.5% RMS | ||
355/351 nm | <3.5% RMS | ||
266/263 nm | <4% RMS | ||
213/211 nm | <5% RMS | ||
功率漂移 6) | ±3.0% | ||
光束特性 | 近TEM00,>80% 高斯拟合 | ||
发散角 7) | <1.5 mrad | ||
光束指向稳定性 8) | < 20 µrad | ||
偏振 | 线性,水平 | ||
典型光束直径 9) | 1.5 mm | ||
时间抖动 10) | <0.5 ns RMS | ||
可选衰减器 11) | |||
透过率 | 1 - 95% | ||
尺寸 | |||
激光头(宽×长×高) | 110× 231 × 112 mm3 | ||
控制器(宽×长×高) | 108× 191 × 59 mm3 | ||
电源适配器(宽×长×高) 12) | 50 × 125 × 31 mm3 | ||
谐波发生器(宽×长×高) 13) | 110 × 242 × 112 mm3 | ||
工作条件 | |||
冷却方式 | 风冷 | ||
环境温度 | 15 - 30°C | ||
相对湿度 | 10 - 80%(非冷凝) | ||
电源 | 90 - 230 VAC,单相,47 - 63 Hz 14) | ||
平均功耗 | <40 W |
1)由于持续改进,所有技术参数可能变更。除非特别说明,所有参数均在基波波长和最大脉冲重复频率下测得。标注"典型值"的参数非硬性指标,仅为性能参考,实际产品可能存在差异。
2)出厂预设脉冲重复频率固定为表中最大值。外触发模式下可无级调节重复频率;内触发模式下可通过整数分频(f/2, f/3...最低至 1 Hz)调整。
3)脉宽值为基波波长下的半高全宽(FWHM),使用上升时间 350 ps 的光电二极管测量。
4)脉冲能量以"XX/YY"格式表示时,前者对应 1064 nm 版本,后者对应 1053 nm 版本。谐波波长最大脉冲能量取决于 H1 系列谐波发生器性能(详见 H1 规格书)。
5)数据为预热后 30 秒内的测量值。
6)数据为预热 20 分钟后 8 小时内测试值(环境温度波动需控制在 ±2 ℃内)。
7)光束发散角按 4σ 标准全角测量。
8)光束指向稳定性为峰峰值,测量时段为预热后 30 秒。
9)光束直径按 4σ 标准在出光口 20 cm 处测量。
10)时间参数以泵浦二极管触发脉冲下降沿为基准。
11)电动衰减器可安装于激光器外壳,支持通过网页控制界面远程调节透射率。
12)电源适配器尺寸可能因型号不同而变化。
13)Q1 激光器兼容所有独立式 H1 谐波发生器(性能参数详见谐波发生器规格书)。
14)本激光器支持 12 V 直流电源供电(具体需求请咨询)。
