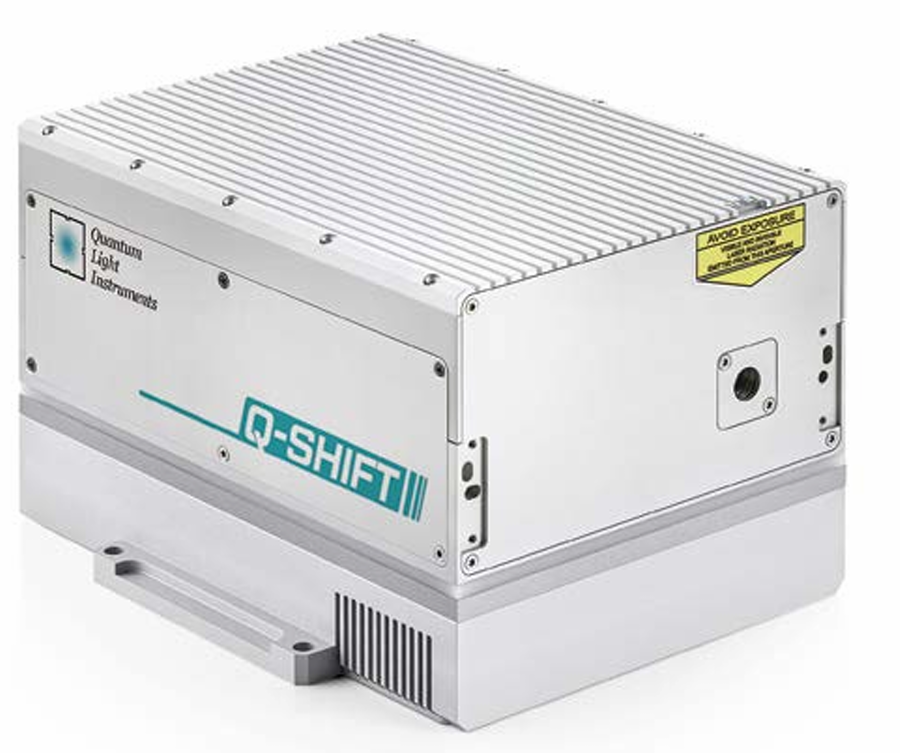

Q-SHIFT
集成非线性波长转换级的调 Q 激光器
脉冲能量最高可达 40 mJ，平均功率最高可达 1 W
脉冲重复频率最高可达 100 Hz
风冷设计（无需水冷）
脉宽 2–5 ns
泵浦二极管使用寿命确保超过 20 亿次脉冲输出
配备同步脉冲，可触发外部用户设备
支持通过内置以太网接口进行远程监控与控制
基波波长外挂式衰减器
H-SMART 系列独立式二次、三次、四次谐波发生器
独立式空气净化单元（与 H-SMART 谐波发生器搭配使用时，可延长紫外光学元件的使用寿命）
独立式脉冲发生器（支持脉冲重复频率可调）
产品概述
Q-SHIFT 系列激光器为集成非线性波长转换级的调 Q 激光器，可输出传统固体激光器无法获得的波长。该系列激光器采用 Q2 或 Q2HE 系列掺钕钇铝石榴石（Nd:YAG）或掺钕氟化钇锂（Nd:YLF）激光器作为泵浦源。当 Q-SHIFT 激光器搭配外挂式二次谐波发生器（SHG）或独立式 H-SMART 系列谐波发生器时，可输出可见波段（蓝光、黄光、红光）的高峰值功率脉冲激光。
本激光器的应用领域包括液晶显示屏（LCD）修复、激光皮肤科治疗、人眼安全激光雷达（LiDAR）等。
激光器功能可通过丰富的辅助设备进一步拓展，具体如下：
1）外挂式二次谐波发生器（SHG 型号）H-SMART 系列独立式谐波发生器（最高支持五次谐波）
2）外挂式基波波长电动衰减器
3）外挂式脉冲能量监测仪（配备模拟量和 / 或数字量输出接口）
4）独立式双通道脉冲发生器（支持脉冲重复频率平滑调节、脉冲串、双脉冲及其他用户自定义工作模式）
5）独立式空气净化单元（可延长紫外光学元件使用寿命，或支持激光器在恶劣环境下运行）
应用
激光微加工（液晶显示屏修复）
激光皮肤科治疗（面部焕肤、脱毛、痤疮治疗等）
人眼安全型激光雷达（LiDAR）
激光烧蚀 / 清洗
时间分辨激光光谱技术
激光诱导击穿光谱技术（LIBS）
技术规格
1163 / 1177 nm 波长下的技术规格 1)
| 型号2） | Q-SHIFT-W1163 Q-SHIFT-W1177 |
|||||
| -Bxx | –Cxx | –Dxx | –Exx | –F20 | –F10 | |
| 波长3） | 1163 or 1177 nm | |||||
| 重复频率 4) | 最大100 Hz | 最大 50 Hz | 最大 33 Hz | 最大 20 Hz | 10 Hz | |
| 脉冲能量 | 4 mJ | 8 mJ | 16 mJ | 24 mJ | 32 mJ | 40 mJ |
| 脉宽 5) | 2-5 ns | |||||
| 能量稳定性6） | <1.5% RMS | |||||
| 功率漂移7） | ±3.0% | |||||
| 光束质量 | 钟形 | |||||
| 发散角8) | <3.0 mrad | |||||
| 偏振 | 线性，> 95% | |||||
| 典型光束直径 9) | 典型值3-4 mm | |||||
| 时间抖动10) | <0.5 ns RMS | |||||
| 可选谐波发生器 11) | ||||||
| 脉冲能量@波长 | ||||||
| 581.5/588.5 nm | 2 mJ | 4 mJ | 8 mJ | 12 mJ | 16 mJ | 20 mJ |
| 388/392 nm | 0.6 mJ | 1.2 mJ | 2.4 mJ | 3.6 mJ | 4.8 mJ | 6.0 mJ |
| 291/294 nm | 0.25 mJ | 0.5 mJ | 1 mJ | 4.5 mJ | 2 mJ | 2.5 mJ |
| 尺寸 | ||||||
| 激光头(宽×长×高)12) | 160 × 230 × 141 mm3 or 190 × 408 × 155 mm3 | |||||
| 控制器(宽×长×高) | 108× 191 × 59 mm3 | |||||
| 电源适配器(宽×长×高)13) | 192 × 178 × 46 mm3 or 480 × 460 × 89 mm3 | |||||
| 工作条件 | ||||||
| 冷却方式 | 风冷 | |||||
| 环境温度 | 15 - 30°C | |||||
| 相对湿度 | 10 - 80%（非冷凝） | |||||
| 电源14) | 90 - 230 VAC，单相，47 - 63Hz | |||||
| 平均功耗 | 30-100 W | |||||
1300 / 1317 nm 波长下的技术规格 1)
| 型号2） | Q-SHIFT-W1300 Q-SHIFT-W1317 |
|||||
| -Bxx | –Cxx | –Dxx | –Exx | –F20 | –F10 | |
| 波长3） | 1300 / 1317 nm | |||||
| 重复频率 4) | 最大100 Hz | 最大 50 Hz | 最大 33 Hz | 最大 20 Hz | 10 Hz | |
| 脉冲能量 | 2 mJ | 4 mJ | 8 mJ | 12 mJ | 16 mJ | 20 mJ |
| 脉宽 5) | 2-5 ns | |||||
| 能量稳定性6） | <2.0% RMS | |||||
| 功率漂移7） | ±3.0% | |||||
| 光束质量 | 钟形 | |||||
| 发散角8) | <3.0 mrad | |||||
| 偏振 | 线性，> 95% | |||||
| 典型光束直径 9) | 典型值3-4 mm | |||||
| 时间抖动10) | <0.5 ns RMS | |||||
| 可选谐波发生器 11) | ||||||
| 脉冲能量@波长 | ||||||
| 650/658.5 nm | 0.5 mJ | 1 mJ | 2 mJ | 3 mJ | 4 mJ | 5 mJ |
| 433/439 nm | 0.3 mJ | 0.6 mJ | 1.2 mJ | 1.8 mJ | 2.4 mJ | 3 mJ |
| 325/329 nm | 0.12 mJ | 0.25 mJ | 0.5 mJ | 0.75 mJ | 1.0 mJ | 1.3 mJ |
| 尺寸 | ||||||
| 激光头(宽×长×高)12) | 160 × 230 × 141 mm3 or 190 × 408 × 155 mm3 | |||||
| 控制器(宽×长×高) | 108× 191 × 59 mm3 | |||||
| 电源适配器(宽×长×高)13) | 192 × 178 × 46 mm3 or 422 × 330 × 89 mm3 | |||||
| 工作条件 | ||||||
| 冷却方式 | 风冷 | |||||
| 环境温度 | 15 - 30°C | |||||
| 相对湿度 | 10 - 80%（非冷凝） | |||||
| 电源14) | 90 - 230 VAC，单相，47 - 63Hz | |||||
| 平均功耗 | 30-100 W | |||||
1551 / 1571 nm 波长下的技术规格 1)
| 型号2） | Q-SHIFT-W1571 Q-SHIFT-W1551 |
||||||
| -Bxx | –Cxx | –Dxx | –Exx | –F20 | –F10 | –H20 | |
| 波长3） | 1551±1 nm or 1572±1 nm | 1551±1 nm | |||||
| 重复频率 4) | 100 Hz | 50 Hz | 33 Hz | 20 Hz | 10 Hz | 20 Hz | |
| 脉冲能量 3) | 3 mJ | 6 mJ | 12 mJ | 20 mJ | 20 mJ | 24 mJ | >60 mJ |
| 脉宽 5) | 2-5 ns | 4 ns | |||||
| 能量稳定性6） | <3.5% RMS | ||||||
| 功率漂移7） | ±3.0% | ||||||
| 光束质量 | 钟形，>75% 高斯拟合 | ||||||
| 发散角8) | 典型值5.0 mrad | <6 mrad | |||||
| 偏振 | 线性，> 95% | ||||||
| 典型光束直径 9) | 典型值3-6 mm | 7 mm | |||||
| 时间抖动10) | <0.5 ns RMS | ||||||
| 可选谐波发生器 11) | |||||||
| 脉冲能量@波长 | |||||||
| 775.5/785.5 nm | 0.75 mJ | 1.5 mJ | 3 mJ | 5 mJ | 6 mJ | 7.5 mJ | 30 mJ |
| 517/524 nm | 0.45 mJ | 0.9 mJ | 1.8 mJ | 3 mJ | 3.6 mJ | 4.5 mJ | 18 mJ |
| 388/393 nm | 0.18 mJ | 0.36 mJ | 0.75 mJ | 1.25 mJ | 1.5 mJ | 1.8 mJ | 9 mJ |
| 尺寸 | |||||||
| 激光头(宽×长×高)12) | 160 × 230 × 141 mm3 or 190 × 408 × 155 mm3 | 400 x 400 x 200 mm3 | |||||
| 控制器(宽×长×高) | 108× 191 × 59 mm3 | 480 x 460 x 110 mm3 | |||||
| 电源适配器(宽×长×高)13) | 192 × 178 × 46 mm3 or 422 × 330 × 89 mm3 | ||||||
| 工作条件 | |||||||
| 冷却方式 | 风冷 | ||||||
| 环境温度 | 15 - 30°C | ||||||
| 相对湿度 | 10 - 80%（非冷凝） | ||||||
| 电源14) | 90 - 230 VAC，单相，47 - 63Hz | ||||||
| 平均功耗 | 30-100 W | ||||||
1）因产品持续迭代升级，所有技术规格参数均可能调整。除非另有说明，所有规格参数均在基波波长、最高脉冲重复频率条件下测得。标注为 “典型值” 的参数非额定规格，仅代表产品的典型性能水平，且每台设备的实测数据均存在差异。
2）型号名称中的 xx 代表激光器的重复频率，例如 Q-SHIFT-W1177-B100 激光器的出厂预设重复频率为 100 赫兹。
3）取决于泵浦激光器的输出波长。
4）标准出厂预设重复频率分为 10 赫兹、20 赫兹、33 赫兹、50 赫兹及 100 赫兹五档。下单时需注明所需脉冲重复频率，例如后缀标注 -D50 代表激光器的重复频率为 50 赫兹。
5）基波波长下的参数值均以上升沿时间 350 皮秒的光电二极管测得，且为脉冲半高全宽（FWHM）水平数据。
6）测试条件为：激光器预热完成后，连续运行 30 秒内测得的数据。
7）测试条件为：激光器预热 20 分钟后，在环境温度波动不超过 ±2℃ 的条件下，连续运行 8 小时以上测得的数据。
8）光束发散角为 4σ 水平下测得的全角度值。
9）光束直径为激光输出口前方 20 厘米处、4σ 水平下测得的数据。
10）时间参数的参考基准为泵浦二极管触发脉冲的下降沿。
11）Q-SHIFT 激光器可兼容本公司外挂式二次谐波发生器（SHG 型号）及独立式 H-SMART 系列谐波发生器。本手册所列脉冲能量为最大值，详细规格参数请参阅谐波发生器的产品技术手册。
12）激光器机箱尺寸取决于输出波长对应的平均功率。
13）电源适配器尺寸因型号而异。
14）激光器可由符合要求的 12 伏或 28 伏直流电源供电，具体细节可垂询厂家。
