MAESTRO-2000
20W-宽带连续波铥光纤放大器
输出功率最高20W
工作带宽1900至2020nm

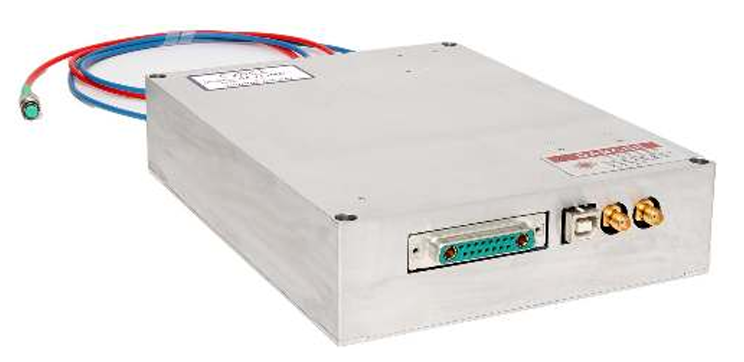

紧凑型OEM模块
宽动态范围:>20dB
单模光束质量:M² ≃ 1
标准或全保偏设计
高偏振消光比
工作温度:10至50°C
可选输出准直器
描述
CYBEL MAESTRO-2000 系列是高功率掺铥光纤放大器(TDFA),专为1900至2020nm的宽波长带宽放大而设计。该放大器可提供高达20W的饱和功率,在20dB输入动态范围内具有50dB OSNR。此放大器可根据特定波长和广泛应用需求进行定制。
MAESTRO-2000 是一款高效免维护的光纤放大器,作为即用型台式仪器提供,配备标准或全保偏(PM)光纤,为用户提供稳定可靠的性能。输出功率及关键运行参数(如自动电流控制ACC与自动功率控制APC模式)均可通过RS-232或USB端口进行控制。
应用
激光雷达
气体传感
测试与测量
中红外生成
光谱分析
技术规格
光学参数 | 单位 | 数值 | 注释说明 |
工作波长 | nm | 1900至2020 | 支持其他波长 |
输入信号功率 | dBm | -20 | @2000nm |
输入信号线宽 | MHz | <3 | |
输出功率 | W | 20 | |
ASE输出功率 | mW | 20 | @输出功率=1W,输入功率=3mW |
偏振消光比 | dB | 17 | 保偏版本 |
光束质量 (M²) | <1.1 | ||
输出隔离器 | 可选 | ||
输入/输出光纤长度 | m | 1 | 铠装缆,可选 |
输入/输出光纤类型 | 单模,低弯曲损耗 | FC/APC连接器 | |
监控光纤长度 | m | 1,可选 | 铠装缆,可选 |
电气参数 | |||
工作电压 | V | ||
预热时间 | 分钟 | 20 | |
电源功耗 | W | 500 | 最大输出功率=20W时 |
控制接口 | RS-232 | ||
控制模式 | ACC-APC | 支持信号丢失(LOS)或低预设输入功率自动关闭 | |
环境参数 | |||
外形尺寸 | mm | ||
存储温度 | °C | -20至65 | |
工作温度 | °C | 0至50 | |
工作相对湿度 | % | 0至95 | 非冷凝环境 |
