MAKO-AMP-1900
1950nm 40dB 1W光纤放大器
40dB 小信号增益
连续波功率:10 mW 至 1 W
低放大的自发辐射:输入0dBm时 <1%
低功耗:<15 W
高斯光束轮廓:M² ≈ 1
紧凑坚固型设计
工作温度:-10 至 50 °C
单模/保偏版本可选
描述

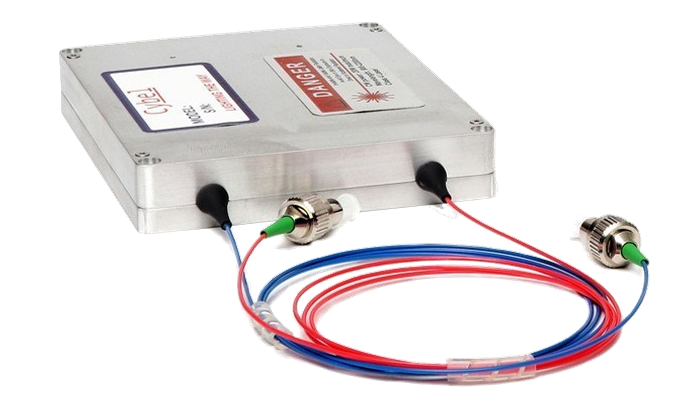

CYBEL MAKO-AMP-1900 是一款紧凑型光纤放大器,工作波长范围为1850至2020 nm。该放大器具有高小信号增益(>40dB),输出功率范围为10 mW至1 W,输出光束呈近高斯分布(M² ≈ 1)。
MAKO-AMP-1900 的输出功率可通过简易数字接口进行调节。
该器件是一款高效、超紧凑(97x78x15 mm³)且轻量化(150克)的全光纤OEM模块,专为需要小尺寸的传感应用而设计。
应用
频率转换
种子激光器
测距
遥感
技术规格
光学参数 | 单位 | 最小值 | 最大值 | 注释说明 |
光学带宽 | nm | 1850 | 2020 | 单模工作波长 |
输入信号线宽 | kHz | 10 | ||
输入信号功率 | mW | 1 | 10 | |
输出信号功率 | mW | 10 | 1000 | 输入功率=0 dBm(1 mW)时 |
输出功率可调范围 | % | 5-100 | 输出功率=1 W时 | |
输出模场直径 | μm | 10至11 | ||
偏振消光比 | dB | ≥20 | 保偏版本 | |
输出光束质量 | M² | 1.1 | ||
信噪比 | dB | ≥45 | 光谱分析仪分辨率=1 nm | |
输出功率波动 | % | ±3 | 预热20分钟后 | |
输出光纤长度 | m | >0.7 | 可提供更长光纤 | |
输入光纤长度 | m | >0.7 | 可提供更长光纤 | |
输出隔离度 | dB | 20 | 可选,外置于OEM模块 | |
连接器类型 | FC/APC | 可提供其他连接器及准直器 | ||
电气参数 | ||||
工作电压 | V | 2.4 & 12 | ||
预热时间 | 分钟 | 20 | ||
功耗 | W | <15 | 25°C,最大输出功率=1W时 | |
控制接口 | RS-232 | |||
工作模式 | ACC | |||
通用参数 | ||||
外形尺寸 | mm | 97x78x15 | 不含散热器 | |
存储温度 | °C | -10至65 | ||
工作外壳温度 | °C | 0至60 | ||
湿度 | % | 5至95 | 非冷凝环境 |
