产品描述
除了精确和快速的连续波（CW）测量外，从 DC 到 2 kHz 的较大带宽也允许进行时间分辨和调制测量。特别是与锁相放大器（lock-in amplifiers）的结合，能够构建出几乎免受外部干扰的高灵敏度测量系统。这样，PWPR-2K 能够轻松检测约 100 fW 到 10 nW 的光功率。

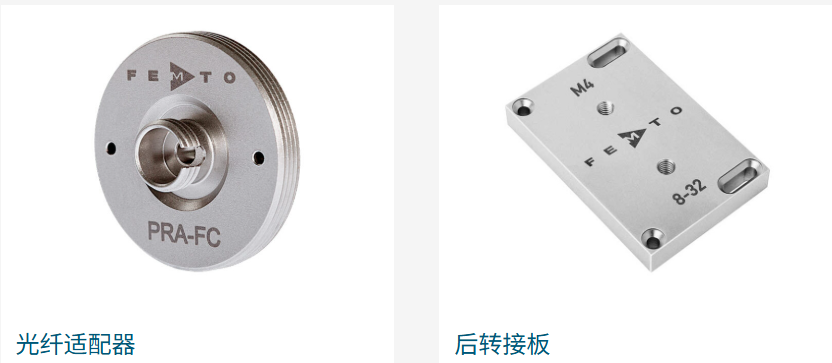

PWPR-2K 光电接收器出厂时配备了一个光学自由空间输入（FST），设计为 1.035″-40 螺纹法兰，配有螺旋式联接环。这使得它能够与各种制造商的光学配件（如透镜、管道、光学支架、光学适配器等）广泛兼容。通过螺旋安装可选的光纤适配器（PRA-FC 和 PRA-FSMA），螺纹 FST 输入可以轻松转换为光纤输入。相对较大的探测器面积有助于自由空间应用中的光学聚焦，并确保在使用可选的光纤适配器时具有高效且稳定的耦合度。所有 PWPR-2K 光电接收器都配备了 UNC 8-32 和 M4 螺纹孔，适用于标准的公制和英制支架。可选的适配器板 PRA-PAP 提供了更多的安装选项。
产品特征
• 低噪声，NEP ≤ 10 fW/√Hz
• 硅和InGaAs型号覆盖波长范围从320到1700纳米
• 带宽从DC到2 kHz
• 转换阻抗增益可切换 10^9 V/A, 10^10 V/A
• 自由空间输入 1.035″-40 螺纹接口
• 可选配螺旋适配器轻松转换为光纤输入（FC和FSMA）
应用
• 光谱学、反射和透射测量
• 时间分辨光脉冲和功率测量
• 光源特性测试
• 使用切换调制的高灵敏度应用
• 示波器、A/D 转换器和锁相放大器的光学前端
产品规格
|
型号 |
PWPR-2K-SI-FST |
PWPR-2K-IN-FST |
|
光电二极管 |
1.2 mm Ø Si-PIN |
0.5 mm Ø InGaAs-PIN |
|
光谱范围 |
320 – 1060 nm |
900 – 1700 nm |
|
带宽（−3 dB） |
DC – 2 kHz |
DC – 2 kHz |
|
上升/下降时间(10 % - 90 %) |
165 ms |
165 ms |
|
跨阻增益（可切换） |
1 x 109 V/A 1 x 1010 V/A |
1 x 109 V/A 1 x 1010 V/A |
|
转化增益 |
≤ 0.64 x 109 V/W (@ 900 nm, Gain 109 V/A) 0,64 x 1010 V/W (@ 900 nm, 跨阻增益 1010 V/A) |
≤ 1.1 x 109 V/W (@ 1580 nm, Gain 109 V/A) 1,1 x 1010 V/W (@ 1580 nm, 跨阻增益 1010 V/A) |
|
噪音等效功率 |
9 fW/√Hz (@ 900 nm) |
10 fW/√Hz (@ 1580 nm) |

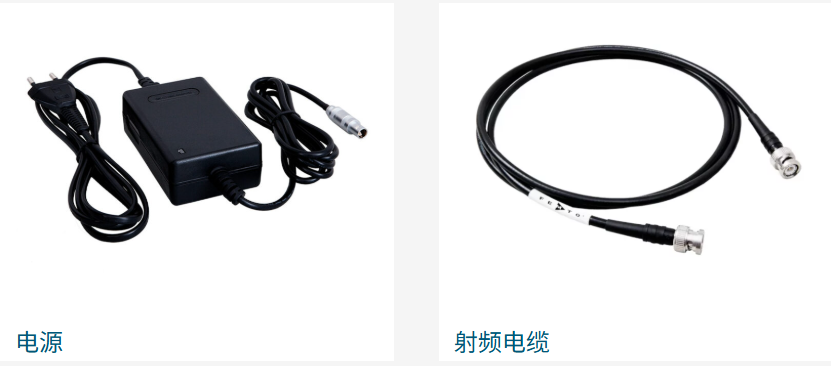

输出电压范围高达 +10 V。偏置电压可通过电位器调整。输出具有短路保护。电源供应为 ±15 V，通过 3 针 Lemo® 插座连接。设备附带一个配套连接器。可选的电源供应 PS-15 可供选择。有关更多信息，请查看数据表或联系销售。
