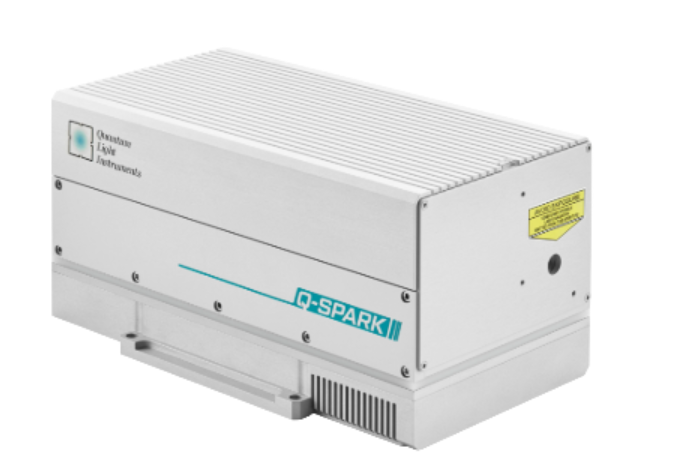

Q-SPARK
短脉冲调Q激光器
最大20 mJ 脉冲能量(1064 nm),高达 2 mW 峰值功率
风冷设计(无需水冷)
750 ps 超短脉冲
高达 100 Hz 重复频率
可选二/三/四倍频谐波发生器
泵浦二极管寿命超过 20 亿次
内置同步触发脉冲发生器
支持以太网远程监控
可选配 PC 控制电动衰减器。
可选配脉冲能量监测器。
可选配光纤耦合输出。
产品概述

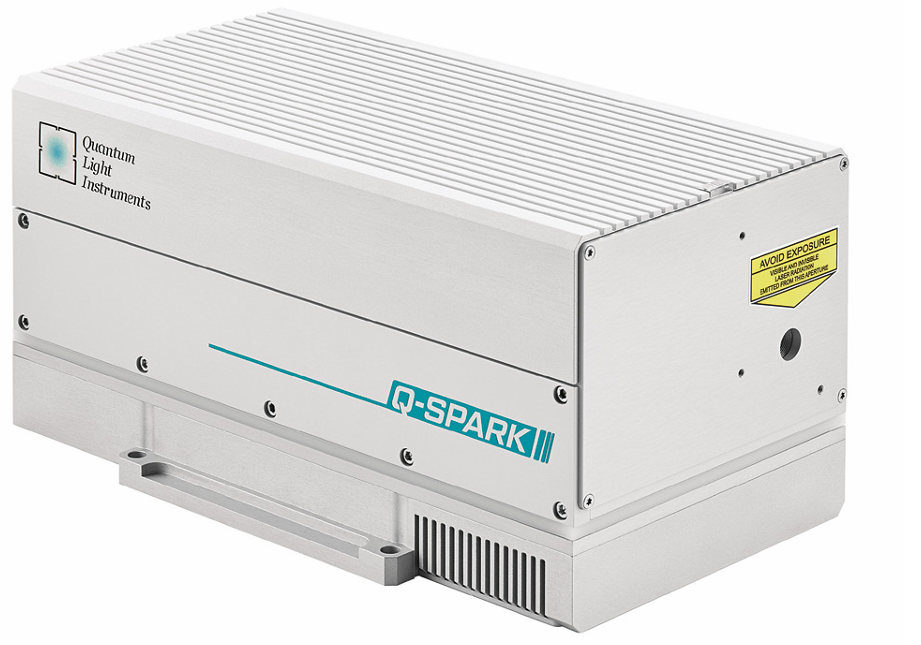

Q-SPARK是二极管泵浦的无水调Q开关激光器,设计用于需要高峰值功率短脉冲的广泛应用。
我们优化了创新的无水激光晶体端泵浦技术,以紧凑且节能的封装产生类似高斯、低发散度、亚纳秒级脉冲。
无源 Q 开关 Q-SPARK 版本可配置为产生短至 750 ps 的脉冲和超过 5 mJ 的脉冲能量。E-O Q 开关版本提供高达 20 mJ 的激光,通过内置网络服务器通过以太网端口进行监控和控制。还提供了用于与用户设备集成的 API。
可以通过多种辅助设备进一步扩展激光功能:
1)位于激光器体内的内置谐波发生器可以产生高达四次谐波的输出波长。请参见下面的数据表以获取脉冲能量规格。
2)脉冲能量可以通过我们附带的电动衰减器针对基波或谐波波长光束进行调节。
3)脉冲能量可以通过我们带有模拟和/或数字输出的可连接脉冲能量监控器进行监控。
4)残余谐波发生器的波长可以通过可选的辅助出口访问。
5)可根据要求提供光纤耦合输出。请查询详细规格。
应用
激光诱导击穿光谱(LIBS)
激光雷达探测(LIDAR)
激光烧蚀/微加工
飞行时间光谱(TOFS)
时间分辨光谱(TRS)
拉曼光谱
皮肤科应用(如祛斑祛纹身等)
眼科应用
时域热反射技术(TDTR)
技术规格 1)
型号 | Q-SPARK- | ||||||
100PS | 20PS | A10PS | A100 | A50 | B20 | C10 | |
波长 | 1064 nm | ||||||
Q开关类型 | 被动式(Cr:YAG) | 主动式(Pockels cell) | |||||
脉冲重复频率 2) | 100 Hz | 20 Hz | 10 Hz | 100 Hz | 50 Hz | 20 Hz | 10 Hz |
单脉冲能量 | 1 mJ | 2 mJ | 5 mJ | 2 mJ | 5 mJ | 10 mJ | 20 mJ |
典型脉宽 3) | < 2 ns | < 800 ps | < 2 ns | < 1.5 ns | |||
脉冲能量稳定性 4) | < 1.5 % RMS | < 1.2 % RMS | |||||
线宽 | SLM 5) | < 0.8 cm-1 | |||||
功率漂移 6) | ± 3.0 % | ||||||
光束模式 | 近 TEM00,高斯拟合度 >85 % | ||||||
光束发散角 7) | < 1.5 mrad | < 1 mrad | |||||
偏振 | 线性,水平 | ||||||
典型光束直径 8) | 1.2 mm | 2.0 mm | |||||
时间抖动 9) | 1 µs RMS | < 0.5 ns RMS | |||||
可选谐波发生器 10) | |||||||
532 nm 脉冲能量 | 0.5 mJ | 1 mJ | 2.5 mJ | 1 mJ | 2.5 mJ | 5 mJ | 10 mJ |
355 nm 脉冲能量 | 0.25 mJ | 0.5 mJ | 1.6 mJ | 0.5 mJ | 1.6 mJ | 2.5 mJ | 5 mJ |
266 nm 脉冲能量 | 0.1 mJ | 0.2 mJ | 0.8 mJ | 0.2 mJ | 0.8 mJ | 1.5 mJ | 2.5 mJ |
可选衰减器 11) | |||||||
透过率范围 | 0.5–95 % | ||||||
尺寸 | |||||||
激光头(宽×长×高) | 140 × 277 × 135 mm³ | ||||||
控制器(宽×长×高) | 108 × 191 × 59 mm³ | ||||||
电源适配器(宽×长×高) 12) | 50 × 125 × 32 mm³(典型值,适用于+12伏直流输出) | ||||||
工作环境要求 | |||||||
冷却方式 | 风冷 | ||||||
环境温度 | 15–30 °C | ||||||
相对湿度 | 10–80 %(非冷凝) | ||||||
电源电压 | 90–230 VAC,单相,47–63 Hz 13) | ||||||
平均功耗 | 40 W | 30 W | 50 W | 40 W | 30 W |
1)由于持续改进,所有规格可能变更。除非特别说明,所有参数均在基频波长和最大重复频率下测量。标有“典型”的参数仅供参考,实际性能可能因产品批次不同而有所差异。
2)出厂默认脉冲重复频率固定为表格中的最大值。
3)脉宽为半高全宽(FWHM),使用上升时间 350 ps 的光电二极管测量。
4)预热后连续运行 30 秒内测量。
5)单纵模(SLM)运行时间占比 >95%。
6)预热 20 分钟后,环境温度变化 <±2 °C 时,8 小时内功率漂移。
7)光束发散角按 4σ 标准测量。
8)光束直径在激光输出 20 cm 处按 4σ 标准测量。
9)相对于泵浦二极管触发脉冲的下降沿抖动。
10)Q-SPARK 可配置内置谐波发生器,并可选单波长输出或双端口输出(需定制)。
11)电动衰减器可远程通过激光器网页控制界面调节透过率。
12)电源适配器尺寸可能因型号不同而有所变化。
13)激光器也可使用 12 VDC 电源供电,详情请咨询。
