H-SMART

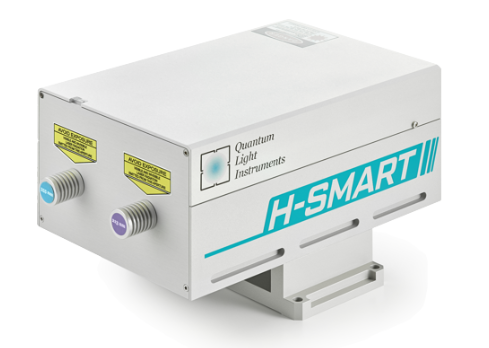

适用于 Q2/Q2HE 系列激光器的 H-SMART 自动化谐波发生器
独立式二次、三次、四次或五次谐波发生器，兼容 Q2 及 Q2HE 系列激光器
微处理器控制、温度调谐型非线性晶体
出厂可配置最多三路输出端口
晶体自动调谐，实现脉冲能量最大化
内置基频光旁路通道和 / 或衰减器（部分型号配备）
可与激光器共用通道远程监测与控制，或通过独立以太网接口实现
提升紫外波段光谱纯度
内置或外接式电动衰减器
内置或外接式脉冲能量监测器
光纤耦合输出
气体吹扫功能，延长紫外谐波晶体与光学元件使用寿命
产品概述
H-SMART 谐波发生器是全自动独立模块，适配 QLI 的 Q2、Q2HE 系列二极管泵浦调 Q 激光器。该模块可与激光器并排安装在同一光学平台或光学面包板上，为最高五次谐波的自动化波长转换提供紧凑、稳定可靠的方案。
出厂可配置输出端口，可产生多种谐波，包括：二次谐波（532 nm）、三次谐波（355 nm）、四次谐波（266 nm）、五次谐波（213 nm）
也可根据需求定制波长配置，因此 H-SMART 非常适合需要灵活多波长输出的科研与工业场景。
H-SMART 由微处理器控制，可自动调节并稳定非线性晶体温度，以实现最高脉冲能量与优异稳定性。与 QLI 激光器配套使用时，可直接通过激光器控制界面远程监测与控制（需连接电脑），也可通过内置以太网接口进行控制。
为保障双折射非线性晶体的长寿命，H-SMART 维持稳定的高温恒温，保护敏感元件免受水汽影响。只要模块保持通电，即使在苛刻工况下，晶体使用寿命甚至可以超过激光器本体。系统闲置时，应存放于干燥环境，保证晶体完好。
H-SMART 模块集高精度、自动化与高稳定性于一体，在二次至五次谐波多波长谐波产生方面具备优异性能。灵活的架构搭配数字控制系统，是 QLI Q2、Q2HE 激光器的理想配套设备，可为科学研究、光谱检测、微加工应用提供稳定且可重复的谐波转换。
技术规格 1）
| 型号 | H-SMART |
| 转换效率 2） | |
| 基频光转二次谐波 | ＞50 % |
| 基频光转三次谐波 | ＞30 % |
| 基频光转四次谐波 | ＞15 % |
| 基频光转五次谐波 | ＞6 % |
| 脉冲间能量稳定性@ 3） | |
| 526.5/532 nm | ＜2.5 % RMS |
| 351/355 nm | ＜3.5 % RMS |
| 263/266 nm | ＜4 % RMS |
| 211/213 nm | ＜5 % RMS |
| 1# 输出口光谱纯度 4） | ＞99% |
| 典型脉冲宽度 | 每一级转换后缩短 10–20% |
| 典型光束直径 | 比泵浦光束小 10–30 % |
| 光束指向稳定性 | 与泵浦光束一致 |
| 外形尺寸 | |
| 谐波发生器 (宽 × 长 × 高) | 160 × 270 × 141 mm³ |
| 工作条件 | |
| 环境温度 | 15 – 30 ℃ |
| 相对湿度 | 10 – 80 %（无冷凝） |
| 供电 | 12 VDC 5） |
| 平均功耗 | ＜20 W |
出口端口配置选项
H-SMART- | Port #1 | Port #2 | Port #3 | ||
WL 7) | AT 8) | EM 9) | WL 7) | WL 7) | |
SH | 532 nm | -AT2 | -EM2 | 1064 nm 10) | N/A |
SH/SP | 532/1064 nm 可选 | -AT | -EM/BB | N/A | N/A |
SH-AT1 | 1064 nm | build-in | -EM1 | 532 nm 10) | N/A |
SH-AT2 | 532 nm | build-in | -EM2 | 1064 nm 10) | N/A |
TH | 355 nm | -AT3 | -EM3 | 532&1064 nm 11) | N/A |
TH-2P | 355 nm | -AT3 | -EM3 | 532&1064 nm 11) | N/A |
TH-AT1 | 355 nm | -AT3 | -EM3 | 532 nm 10) | N/A |
TH-3P | 1064 nm | build-in | build-in | 532 nm 10) | 355 nm 10) |
TH/SP | 355/532/1064 nm 可选 | build-in | -EM/BB | N/A | N/A |
TH/OPO | 355/1064 nm 可选 | build-in | -EM/BB | 532 nm 10) | N/A |
FH | 266 nm | -AT4 | -EM4 | 532&1064 nm 11) | N/A |
FH-1P | 266 nm | -AT4 | -EM4 | N/A | N/A |
FH-2P | 266 nm | -AT4 | -EM4 | 532&1064 nm 11) | N/A |
FH-AT1 | 266 nm | -AT4 | -EM4 | 532 nm10) | N/A |
FH-3P | 1064 nm | build-in | build-in | 532 nm10) | 266 nm 10) |
FH/SP | 266/532/1064 nm 可选 | build-in | -EM/BB | N/A | N/A |
SH/TH/FH-3P | 355 nm | -AT3 | -EM3 | 532&1064 nm 11) | 266 nm 10) |
SH/TH/FH-2P | 266/355 nm 可选 | N/A | -EM/BB | 532&1064 nm 11) | N/A |
SH/TH/FH-UN | 266&355&532& | buil-in | N/A | N/A | N/A |
FiH | 213 nm 12) | -AT5 | -EM5 | N/A | N/A |
FiH/FH | 213/266 nm 可选 12) | N/A | -EM/BB | N/A | N/A |
1）本产品持续迭代改进，所有技术参数如有变更，恕不另行通知。标注 “典型值” 的参数不属于硬性指标，仅代表典型性能表现，不同设备单体之间会存在差异。
2）本文所列转换效率为 1# 输出口指标。2#、3# 输出口的转换效率取决于设备配置，通常低于本表数值，详情请咨询厂商。
3）设备由本公司 Q2 或 Q2HE 系列激光器泵浦；在设备预热完成后，连续运行 30 秒条件下测得。
4）双波长输出配置下，2#、3# 输出口的光谱纯度不做指标限定。
5）若 H-SMART 与 Q2/Q2HE 激光器成套供货，H-SMART 由激光器控制器供电。
6）输出端口编号定义详见下文图 1。
7）所示波长基于 1064 nm 泵浦光源；若采用 1053 nm 泵浦光源，需另行换算对应输出波长。
8）为本产品适配的衰减器型号；该选件仅在 H-SMART 与 Q2/Q2HE 系列激光器成套采购时提供。
9）为本产品适配的脉冲能量监测器型号；该选件仅在 H-SMART 与 Q2/Q2HE 系列激光器成套采购时提供。
10）光谱纯度＞98%。
11）两个波长均从 2# 输出口出射，如需分光，需外接二向色镜。
12）该型号光谱纯度＞99.9%。
