产品描述
FEMTO 设计了一个完整的、易于使用和高性能的锁相放大器——LIA-MV(D)-200 系列。该系列既可以通过前面板开关手动编程，也可以通过数字接口远程编程。通过使用带有标准数字 I/O 卡的 PC，可以容易地控制灵敏度、时间常数和相移的所有主要设置，是集成到复杂或自动化测试系统中以及在成本敏感的应用中用作标准实验室单元的合适工具。
产品特征
• 单相和双相
• 坚固的铝制外壳
• 用于输入和输出信号的 BNC 连接器
• 工作频率 5 Hz ~ 120 kHz
• 相位调制0°…+360°
• 电流和电压输入
• 可选参考振荡器模块 SOM-1 工作频率
应用
• 光谱学
• 发光、荧光、磷光测量
• 光散射测量
• 激光稳定
• 光电质量控制
• 集成到工业和科学测量系统
• 可替代昂贵的台式锁相放大器一般实验室使用
产品规格
|
型号 |
LIA-MV-200-L 单相 |
LIA-MV-200-H 单相 |
LIA-MVD-200-L 双相 |
LIA-MVD-200-H 双相 |
|
工作频率 |
5 Hz -10 kHz |
50 Hz - 120 kHz |
5 Hz - 10 kHz |
50 Hz - 120 kHz |
|
时间常数 |
3 ms – 10 s 6 或 12 dB/oct |
300 µs – 1 s 6 或 12 dB/oct |
3 ms – 10 s 6 或 12 dB/oct |
300 µs – 1 s 6 或 12 dB/oct |
|
可调信号滤波器[6 dB/Okt.] |
高通 0.2 Hz – 1 kHz，低通 100 Hz – 1MHz |
高通 2 Hz – 10 kHz，低通 100 Hz – 1MHz |
高通 0.2 Hz – 1 kHz，低通 100 Hz – 1MHz |
高通 2 Hz – 10 kHz，低通 100 Hz – 1MHz |
|
输出（BNC） |
X = 同相，±10 V 满量程，防短路，信号监视器输出 |
X = 同相，Y = 正交，R = 幅值，±10 V 满量程，防短路，信号监视器输出 |
||
|
电压输入（BNC） |
测量放大器，噪声12 nV/√Hz |
|||
|
电流输入(BNC) |
跨阻放大器，增益:100 kV /A，噪声:0.4 pA/√Hz |
|||
|
参考输入 |
±100 mV 到 ±5 V, 可切换到 TTL |
|||
|
相位 |
可调 0° - 360°;分辨率:8 位@ f ≤ 60 kHz, 7位@ f > 60 kHz，温度漂移< 0.01°/K |
|||
|
最大Dyn.保留 |
80 分贝 |
|||
|
控制接口 |
16 个光电耦合器保护的数字输入，TTL/CMOS 兼容 8 位相位，4 位时间常数，4 位灵敏度 |
|||
|
功率要求 |
±15 V, +120 mA / -60 mA |
|||
|
尺寸 |
223 x 105 x 65 mm(长 x 宽 x 高), 重量1,000 g (2.2 磅) |
|||
可选参考振荡器 SOM-1，可以通过模块内部的拓展连接器连接。电源通过 3 针 LEMO® 插座。该装置设有配合连接器。可选电源 PS-15。更多信息请查阅数据手册。
LIA-MVD-200-H结构图

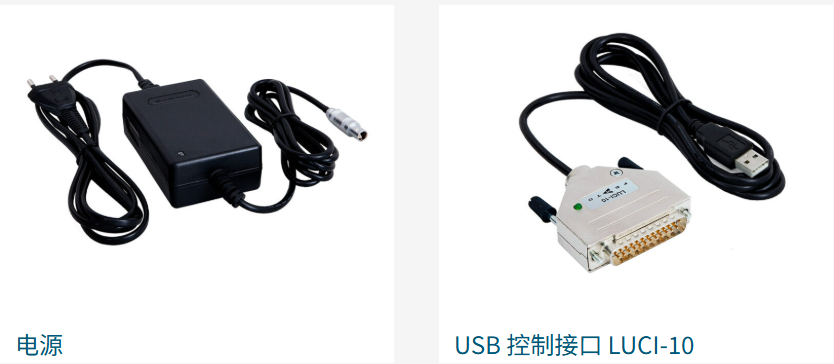

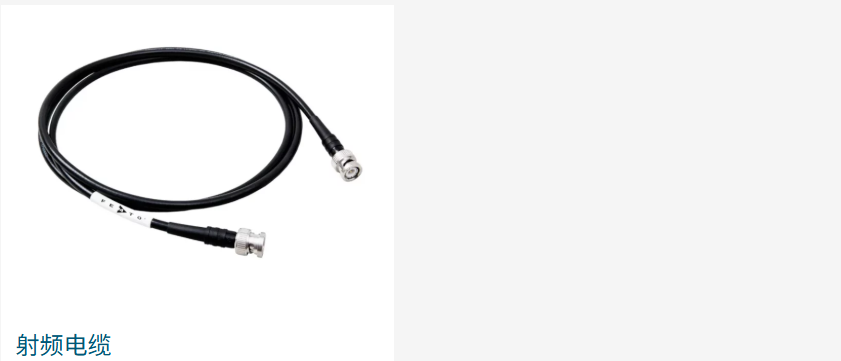

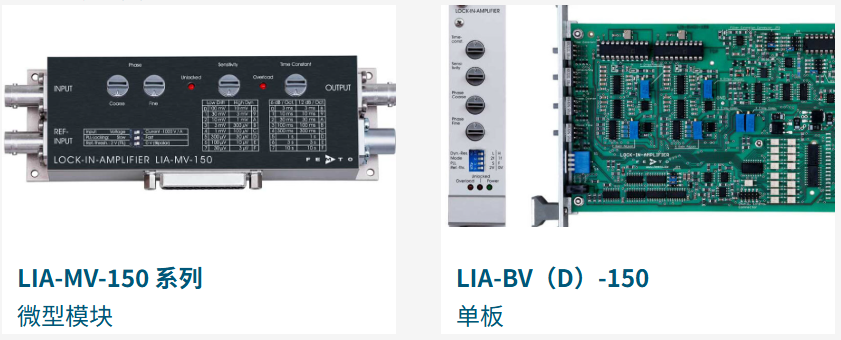

相关产品/附件
