产品描述
普通台式锁相放大器的高价格常常阻碍它们在成本敏感的应用中的使用。 出于这个原因，FEMTO设计了一款完整的、容易使用的而且在价格上具有吸引力的锁定板-LIA-BV（D）-150。 灵敏度、时间常数和相移的所有设置可以由前面板开关手动选择，也可以由PC通过数字接口远程选择。 额外的信号过滤器可通过在板上的跳线进一步在有需要的应用程序上增加动态储备来配置。
在机箱内，PC卡暴露在电磁干扰环境中。 因此，使用PC卡进行小信号的灵敏测量通常是不实际的。 FEMTO的LIA-BV(D)-150系列锁相放大器设计为19″板，可以在EMI设计的标准机箱中工作，提供优秀的屏蔽和噪声抑制。 此外，它们是设计高性能多通道系统的合适选择。
产品特征
• 单、双相 19″ 板
• 工作频率 5Hz ~ 120 Hhz
• 移相器 0°…360°
• 电流和电压输入
• 参数控制由本地开关和光隔离数字输入
• 安装套件MK-LIA-2和参考振荡器模块SOM-1可用
应用
• 光谱学
• 发光、荧光、磷光测量
• 光散射测量
• 光电质量控制
• 工业和科学测量系统的集成
• 具有实惠价格的多通道系统
产品规格
|
型号 |
LIA-BV-150-L 单相 |
LIA-BV-150-H单相 |
LIA-BVD-150-L 双相 |
LIA-BVD-150-H 双相 |
|
工作频率 |
5 赫兹 -10 赫兹 |
50 赫兹 - 120 赫兹 |
5 赫兹 -10 赫兹 |
50 赫兹-120 赫兹 |
|
时间常数 |
3 ms – 10 s ，6 或 12 分贝/倍频程 |
300 µs – 1 s ，6 或 12 分贝/倍频程 |
3 ms – 10 s ，6 或 12 分贝/倍频程 |
300 µs – 1 s ，6 或 12 分贝/倍频程 |
|
可调信号滤波器[6 dB/Okt.] |
高通 0.2 Hz – 1 kHz，低通 100 Hz – 1 MHz |
高通 2 Hz – 1 kHz，低通 100 Hz – 1 MHz |
高通 0.2 Hz – 1 kHz，低通 100 Hz – 1 MHz |
高通 2 Hz – 1 kHz，低通 100 Hz – 1 MHz |
|
输出（BNC） |
X = 同相，± 10 V满量程，防短路，信号监视器输出 |
X =同相，Y =正交，R =幅值，± 10 V满量程，防短路，信号监视器输出 |
||
|
灵敏度（满量程） |
电压:3 µV - 1V, 1-3-10步，电流:30 pA -10 µA, 1-3-10步 |
|||
|
电压输入 |
真差分测量放大器，噪声12 nV/√Hz |
|||
|
电流输入(BNC) |
跨阻放大器，增益:100 kV /A，噪声:0.4 pA/√Hz |
|||
|
参考输入 |
±100 mV 到 ±5 V，可切换到 TTL |
|||
|
相位 |
可调 0°- 360°； 分辨率:8 位@ f≤ 60 kHz，7 位@ f > 60 kHz，温度漂移< 0.01°/K |
|||
|
最大 Dyn.储备 |
80 分贝 |
|||
|
控制接口 |
16 个光电耦合器保护的数字输入，TTL/CMOS 兼容 8 位相位，4 位时间常数，4 位灵敏度 |
|||
|
功率要求 |
±15 V，+120 mA / -60 mA |
|||
|
尺寸 |
160 x 100 x 20 mm(长 x 宽 x 高)，重量100 g (0.22 磅) |
|||
可选参考振荡器SOM-1通过板上的扩展连接器连接。 所有信号和电源电压通过64针欧洲卡连接器连接。 欲了解更多信息，请查看数据表。
LIA-BVD-150-H结构图

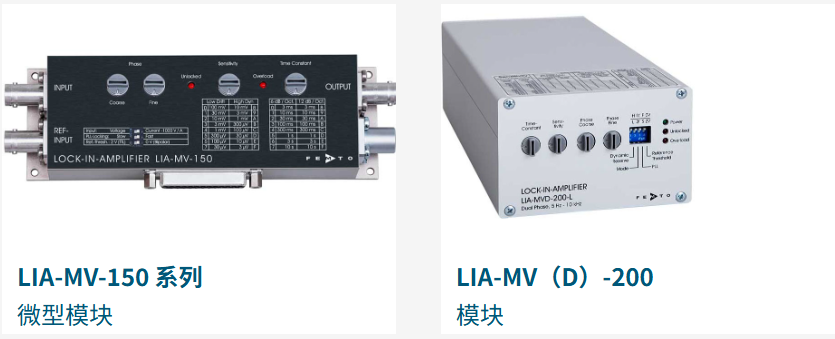

相关产品
