产品描述
在现代光电系统中，锁相放大是消除不必要的噪声和提高测量灵敏度有用的技术之一。因此，我们已经创建的小型化、功能强大的紧凑模块 LIA-MV-150 系列，即使在恶劣的噪声环境下也能可靠地运行。放大器的相位、增益、时间常数，要么由放大器模块上的开关直接控制，要么由标准数字 I/O 计算机板外部控制，可变工作频率由外部参考信号确定，该信号可以是斩波器的同步信号或激光器的调制信号。电流输入适合放大光电二极管或 PMT 等高阻抗源的信号，而电压输入可用于测量低阻抗源(如烟火或线圈)的信号。
产品特征
• 电流和电压输入
• 工作频率高达 45 kHz
• 灵敏度、时间常数和相位可调
• 本地和远程控制
• 紧凑和EMI屏蔽外壳
应用
• 光谱学
• 激光稳定
• 发光、荧光、磷光测量
• 光散射测量
• 光电质量控制
• 工业和科学测量系统的集成
• OEM系统
产品规格
|
型号 |
LIA-MV-150-S 标准 |
LIA-MV-150-D 差分输入 |
|
电压输入 |
BNC 插口，单端，噪声 12 nV/√Hz |
Lemo® 插口，噪声 12 nV/√Hz |
|
电流输入 |
BNC 插口，增益 1kV /A，噪声13pA /√Hz |
Lemo® 插口，增益 1kV /A，噪声 13pA /√Hz |
|
输入灵敏度(满量程) |
电压:3µV / 100 mV，电流:3 nA / 100 µA，可按 1-3-10 步切换 |
|
|
工作频率 |
10 Hz – 45 kHz |
|
|
参考输入 |
±100 mV 到 ±5 V, 可切换到 TTL |
|
|
相位 |
可调 0°- 360°(8位分辨率)，温度漂移< 0.01°/K |
|
|
解调器动态储备 |
35 dB @低漂移设置，55 dB @高动态设置 |
|
|
时间常数 |
3 ms 至 10 s，可切换 1-3-10 步，坡度可切换 6 dB 或 12 dB /倍频程 |
|
|
输出 |
X =同相，±10 V满量程，短路保护 |
|
|
控制接口 |
16 个光电耦合器保护的数字输入，TTL/CMOS 兼容 8 位相位，4 位时间常数，4 位灵敏度 |
|
|
功率要求 |
±15 V, 100 mA typ. |
|
|
尺寸 |
170 x 60 x 30 mm (长 x 宽 x 高), 重量 370 g |
|
输出短路保护。电源通过 3 针 LEMO® 插座。该装置设有配合连接器。可选电源 PS-15。更多信息请查阅数据手册。

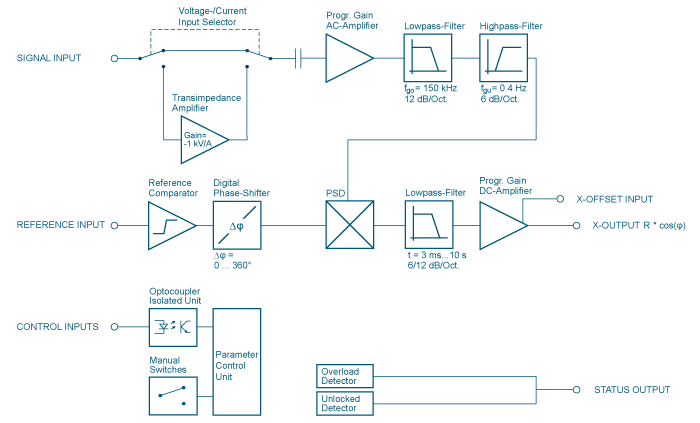

LIA-MV-150 结构图

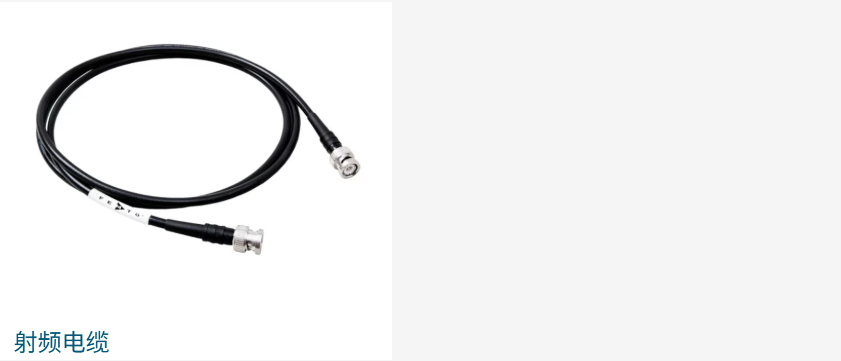

相关产品/附件
