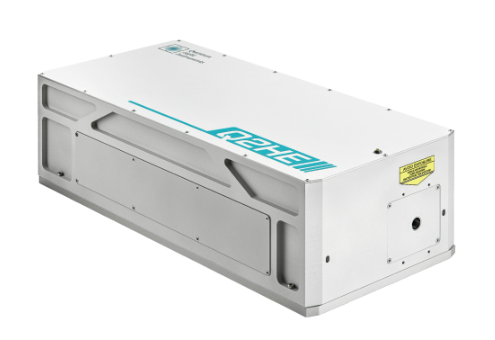

Q2HE
高能风冷调Q激光器
脉冲能量高达 160 mJ,平均功率高达 5 W
输出波长 1053 或 1064 nm
风冷(无需水冷)
重复频率高达 100 Hz
1053 nm 波长型号支持脉冲重复率平滑可调
泵浦二极管寿命超过 20 亿次
内置同步脉冲发生器,可触发用户设备
通过内置以太网接口实现远程监控与控制
可选附加二次谐波发生器
可选独立二次、三次、四次或五次谐波发生器
可选独立空气净化单元,适用于恶劣环境操作
可选附加基波波长衰减器
可选附加脉冲能量监测器
可选种子源用于单纵模(SLM)操作
Quantum Light Instruments Ltd. 采用创新的无水激光晶体冷却技术,可产生脉冲能量高达 160 mJ 和/或平均输出功率达 5 W 的高质量激光束。
Q2HE 系列为调 Q 激光器市场树立了新标准。先进的激光设计使其成为紧凑型、用户友好的一体化系统,几乎无需维护。无需外接冷水机或笨重的电源设备,大部分激光电子元件已集成至 Q2HE 主机内,仅需搭配紧凑型控制箱和主机适配器(提供 28 V 直流电源,功率 50 – 150 W,具体取决于型号)。
小于 7 ns 的脉冲宽度和低光束发散角,可实现高效的基波波长转换,最短谐波波长可达 211 nm。
在内部触发模式下,可为用户设备提供低抖动触发脉冲。如需外部触发,也可通过延迟发生器控制激光脉冲发射。
激光器通过内置 Web 服务器的以太网端口进行控制,无需安装控制软件——任何配备现代浏览器的计算机甚至手机均可操作 Q2HE,并提供 API 接口,便于与用户设备集成。
广泛的辅助设备可以进一步扩展激光功能:
1)H-SMART系列独立式谐波发生器,最高支持五次谐波
2)可附加二次谐波发生器,型号 SHG
3)可附加基波波长电动衰减器
4)可附加脉冲能量监测器,支持模拟和数字输出
5)可附加光束引导模块
6)独立式双通道脉冲发生器,支持可变脉冲重复率
7)独立式种子源,用于单纵模 SLM 操作
8)可选独立式空气净化单元,适用于恶劣环境操作
应用
激光诱导击穿光谱(LIBS)
激光雷达(LIDAR)
遥感/激光指示
激光烧蚀(标记、液晶修复等)
激光冲击波生成
脉冲激光沉积(PLD)
技术规格 1)
型号 | Q2HE- | |||||
D50 | D100 | E50 | F10 | F20 | G10 | |
波长 | 1053或1064 nm | 1064 nm | 1064 nm | 1053或1064 nm | 1053 nm | |
重复频率 2) | 50 Hz | 100 Hz | 50 Hz | 10 Hz | 20 Hz | 10 Hz |
脉冲能量 3) | 40 mJ | 70 mJ | 100 或 120 mJ | 80 或 100 mJ | 160 mJ | |
脉宽 4) | <7 ns | <6 ns | ||||
能量稳定性 | <0.5% RMS 5) | |||||
功率漂移 | ±3.0% 6) | |||||
光束质量 | 钟形,>75% 高斯拟合 | |||||
发散角 7) | <1 mrad | |||||
偏振 | 线性,水平 | |||||
典型光束直径 8) | 3.0 mm | 3.5 mm | 4.5 mm | 5.5 mm | ||
时间抖动 | <0.5 ns RMS 9) | |||||
可选谐波发生器 10) | ||||||
脉冲能量: | ||||||
526.5/532 nm | 20 mJ | 35 mJ | 50/60 mJ | 40/50 mJ | 80 mJ | |
351/355 nm | 12 mJ | 20 mJ | 30/35 mJ | 25/30 mJ | 50 mJ | |
263/266 nm | 5 mJ | 10 mJ | 15/18 mJ | 12/15 mJ | 27 mJ | |
211/213 nm | 1.5 mJ | 3 mJ | 4/5 mJ | 3.5/4 mJ | 7 mJ | |
可选衰减器 11) | ||||||
透过率 | 1 - 95% | |||||
尺寸 | ||||||
激光头(宽×长×高) | 190×408×155 mm3 | |||||
控制器(宽×长×高) | 108×191×59 mm3 | |||||
电源适配器(宽×长×高) | 89×422×330 mm3 | 192×178×46 mm3 | ||||
工作条件 | ||||||
冷却方式 | 风冷 | |||||
环境温度 | 15 - 30°C | |||||
相对湿度 | 10 - 80%(非冷凝) | |||||
电源 | 90 - 230 VAC,单相,47 - 63Hz 12) | |||||
平均功耗 | 100 W | 150 W | 70 W | 120 W |
1)产品持续改进,所有技术参数可能变更。除非特别说明,所有参数均在基波波长和最大脉冲重复频率下测得。标注"典型值"的参数非硬性指标,仅代表典型性能表现,实际产品可能存在个体差异。
2)出厂预设脉冲重复频率固定为技术参数表所示最大值。在内部触发模式下,可通过整数分频(f/2、f/3、f/4...直至1Hz)调节重复频率。如需 200 Hz 以内特殊重复频率可定制。
3)脉冲能量以"XX/YY"格式表示时,前者对应 1053 nm 波长版本,后者对应 1064 nm 版本数值。
4)脉宽指标为 1064 nm 波长下 FWHM 值,使用上升时间 350 ps 的光电二极管测量。
5)该数据为预热完成后持续运行 30 秒期间的测量值。
6)此指标要求:预热 20 分钟后连续运行 8 小时,且环境温度波动不超过 ±2 ℃。
7)光束发散角按 4σ 标准进行全角测量。
8)光束直径测量位置为激光输出口 20 cm处,采用 4σ 测量标准。
9)时间抖动指标相对于泵浦二极管触发脉冲的下降沿计算。
10)Q2HE 系列兼容可附加式 SHG 谐波发生器及独立式 H-SMART 谐波发生器。所列脉冲能量为最大值,具体参数请参阅谐波发生器技术文档。
11)电动衰减器需安装在激光主机上,可通过激光器网页控制界面远程调节透射率。
12)本激光器支持 28 VDC 电源供电,具体电源要求请咨询技术人员。
