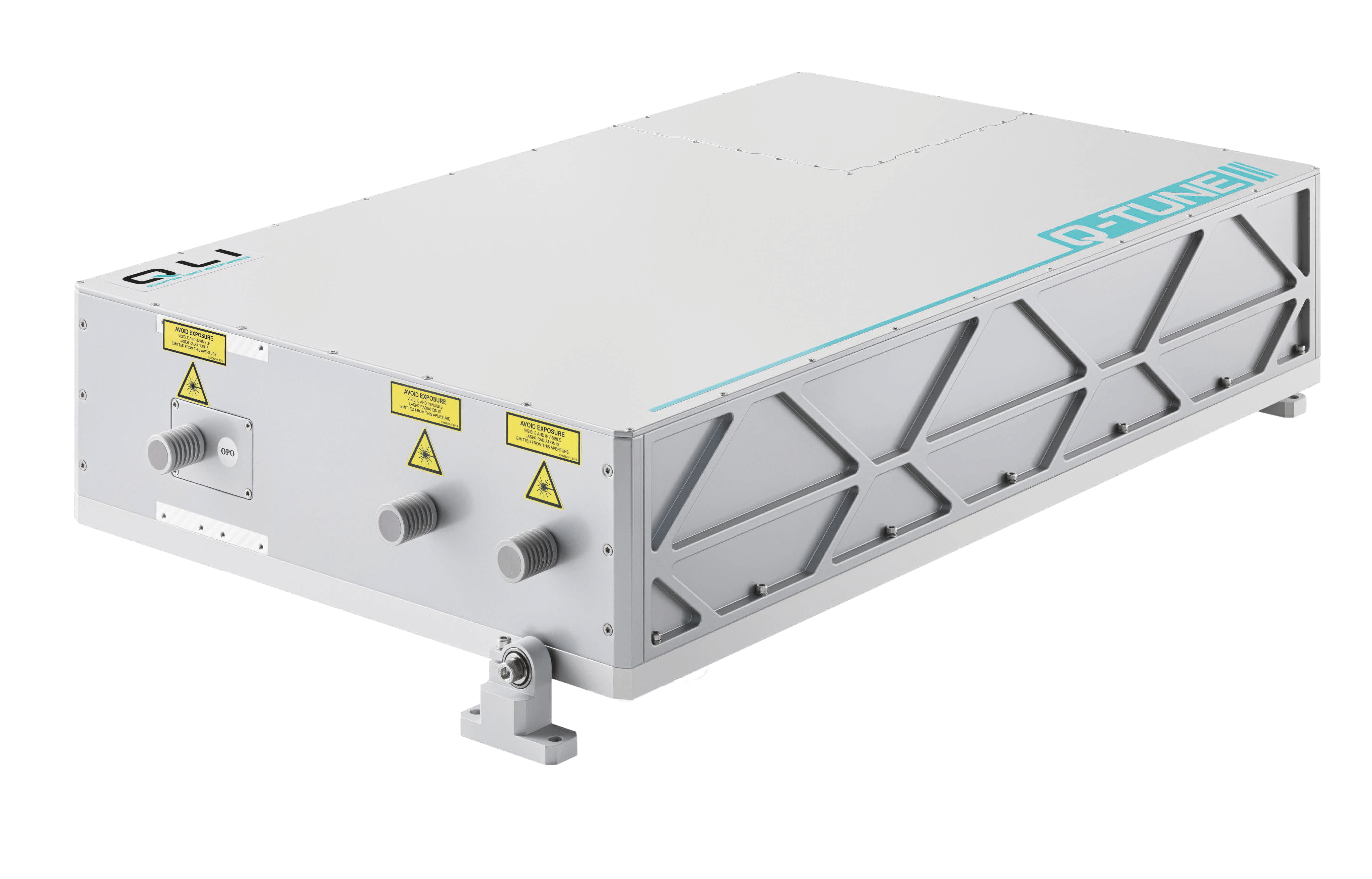

Q-TUNE
风冷二极管泵浦可调波长调Q开关激光器
无缝集成激光器与光学参量振荡器（OPO）
无水冷却泵浦激光设计，实现即开即用性能
微处理器控制，具备自优化与自校准功能
泵浦二极管寿命超过 20 亿次脉冲
全自动调谐范围覆盖 210 至 2300 nm
可见光波段脉冲能量高达 8 mJ
线宽小于6 m⁻¹
脉冲重复频率最高 100 Hz
支持内外触发模式
独立输出端口可获取泵浦激光波长
功耗低至 50-150 W（视型号而定）
紫外光学元件配备空气净化系统，延长使用寿命
产品概述
Q-TUNE 采用光学参量振荡器（OPO）技术，可在 410–2300 nm 范围内输出波长可调谐激光，线宽小于 6 cm⁻¹。搭配可选二次谐波发生器时，调谐范围可扩展至 210–410 nm，线宽小于 12 cm⁻¹。结合短于 5 ns 的脉冲宽度与最高 100 Hz 的重复频率，Q-TUNE 成为时间分辨光谱、计量学及光声成像等应用的理想相干光源。
QLI 突破性无水激光晶体泵浦技术可产生脉冲能量高达 100 mJ 的高质量激光束。先进的激光设计使系统结构紧凑、即开即用且维护简便，无需外接冷水机或笨重电源设备。所有电子元件均集成于 Q-TUNE 主机内，仅需单一外接电源适配器（提供 12 或28 VDC，功率 50–150 W，依型号而定）。
一体化控制与扩展接口泵浦激光器与 OPO 通过内置网页服务器经单一以太网端口控制，无需安装专用软件——支持电脑或手机浏览器直接操作，同时提供 API 供用户设备集成。除可调谐输出外，Q-TUNE 另设两个独立端口用于泵浦激光输出。
可选扩展功能
1）紫外光学元件空气净化系统（延长寿命）
2）紧凑型光谱仪（实时监测OPO波长与线宽）
3）光纤耦合OPO输出接口
应用
瞬态分辨激光光谱，例如：激光诱导荧光光谱（LIFS））
非线性激光光谱
共聚焦显微技术
计量学检测
光声成像
技术规格 1)
| 型号 | Q-TUNE | |||||||
| -C10 | –C100 | –D10 | –E10 | –E20 | –F10 | –E33 | -F10 | |
| 波长范围2） OPO SH extension |
410 – 2300 nm 210-410 nm |
|||||||
| 集成式泵浦激光器波长 | 1064 or 1053 nm | 1064 nm | 1053 nm | 1064 nm | 1053 or 1064 nm | 1053 nm | 1064 nm | 1053 nm |
| 重复频率 3) | 10 Hz | 100 Hz | 10 Hz | 50 Hz | 10 Hz | 20 Hz | 33 Hz | 10 Hz |
| 脉冲能量 4) | >1 mJ | >2 mJ | >5 mJ | >8 mJ | ||||
| 线宽 | <6 cm-1 | |||||||
| 脉宽 5) | <5 ns | |||||||
| 脉冲间稳定性6） | <4.5% RMS | |||||||
| 功率漂移7） | ±3.0% | |||||||
| 偏振 | 垂直 | |||||||
| 典型光束直径 8) | 3 mm | 4 mm | 5 mm | 6 mm | ||||
| 典型光束发散角9) | < 3 mrad | 4 mrad | <5 mrad | |||||
| 时间抖动10) | < 0.5 ns RMS | |||||||
| 泵浦激光器输出 11) | ||||||||
| 最大脉冲能量@12) | ||||||||
| 基波 | 15 mJ | 30 mJ | 50 mJ | 80 mJ | ||||
| 二次谐波 | 7 mJ | 15 mJ | 20 mJ | 30 mJ | ||||
| 三次谐波 | 5 mJ | 9 mJ | 20 mJ | 30 mJ | ||||
| 尺寸 | ||||||||
| 激光头(宽×长×高)13) | 390 × 620 × 153 mm3 | |||||||
| 空气净化单元(宽×长×高)14) | 482 × 460 × 106.1 (91.4 – without feet) mm3 | |||||||
| 工作条件 | ||||||||
| 冷却方式 | 风冷 | |||||||
| 环境温度 | 15 - 25°C | |||||||
| 相对湿度 | 10 - 80% | |||||||
| 电源 | 90 - 230 VAC，单相，47 - 63Hz 15) | |||||||
| 平均功耗 | < 50 W | <150 W | <100 W | <150 W | <100 W | <150 W | ||
1）所有规格如有变更，恕不另行通知，产品将持续改进。除非另有说明，所有规格均在450 nm波长及最大脉冲重复频率下测量。标记为“典型”的参数并非规格指标，仅为典型性能示例，实际性能因产品个体而异。
2）可选配二次谐波发生器将波长扩展至210 nm。
3）内部触发模式下出厂设定的脉冲重复频率。脉冲重复频率可分频至1 Hz。
4）在450 nm输出波长下测量。其他波长脉冲能量请参阅调谐曲线。
5）450 nm波长下的半高全宽值，使用上升时间350 ps的光电二极管测量。
6）预热完成后30秒运行期间测量值。
7）预热20分钟后8小时内的测量值，环境温度变化需小于±2°C。功率值每秒计算一次。
8）光束直径在距激光输出口20 cm处按4σ标准测量。
9）发散角按4σ标准测量全角值。
10）相对于泵浦二极管触发脉冲的下降沿。
11）激光脉冲能量针对光学参量振荡器泵浦进行优化，可能与独立激光器规格存在差异。
12）输出可配置为与光学参量振荡器同步或非同步运行。此处数值为非同步运行值。
13）Q-TUNE-C10型号外壳尺寸为390 x 620 x 135 立方毫米
14）电源适配器与空气净化单元集成。
15）本激光器可根据型号选用12或28伏直流电源供电，具体细节请垂询。
