产品描述
HSA 高速放大器提供了高增益、低噪声和宽带宽的良好平衡组合，使其成为时间分辨测量的合适选择，例如使用快速光电探测器。从千赫兹到千兆赫兹的宽带宽对于精确的脉冲和瞬态测量尤为重要，尤其是在处理具有不同脉冲长度和不同衰减时间的信号时。HSA 宽带性能由低 1/f 噪声转折完成，确保即使在 kHz 范围内也能实现低噪声性能。
宽带宽、平坦的频率响应和低噪声使 HSA 放大器系列成为显著提高常见频谱/网络分析仪灵敏度的合适选择。
在许多光电探测器应用中，例如散粒噪声限制光谱、外差测量等，探测器会承受相对较高的连续功率，从而产生高水平的直流背景电流。该直流电流必须“看到”接地的低阻抗路径，否则光电探测器将反向偏置，从而导致严重的失真和速度限制。所有 HSA 放大器都使用与所谓的 Bias-T 设计相似的复杂线圈系统提供匹配良好的 50 欧姆直流接地路径。这大大简化了偏置光电探测器与HSA放大器的使用。
HSA-X 采用紧凑、高质量的 EMI 屏蔽外壳，带有螺纹 M4 和 8-32 安装孔，并配备 SMA 输入和输出连接器。有 20 或 40 dB 固定增益的各种型号可供选择。
除了 HSA-X 的功能外，HSA-Y 还配备了直流监视器输出，可用于光电探测器对准或连续功率控制或低频背景信号的测量。此外，HSA-Y 具有两个相同的信号输出，无需外部信号分配器即可实现信号控制或触发。HSA-Y 系列提供各种型号，固定增益为 20、40 或 60 dB。
产品特征
• 从10 kHz 至 2.5 GHz 的宽带宽
• 增益高达 60 dB（x 1,000）
• 光电探测器的跨阻增益高达 50,000 V/A
• 低至 310pV/√Hz （6.2pA/√Hz） 的低输入噪声
• 用于偏置光电探测器应用的集成直流电流路径
• 两个相同的信号输出（HSA-Y 系列）
• 直流监视器输出（HSA-Y 系列）
应用
• 用于快速探测器（微通道板、光电倍增管、雪崩光电二极管和 PIN 光电二极管）的前置放大器
• 示波器和频谱/网络分析仪前置放大器
• 时间分辨脉冲和瞬态测量
• 50 Ω 高速系统中的信号增强器
产品规格
| 型号 | HSA-X-1-40 | HSA -X-2-20 | HSA -X-2-40 | HSA-X-2G3-40 | HSA-X-I-2-40 |
| 下限截止频率 | 10 kHz | 10 kHz | 10 kHz | 10 kHz | 10 kHz |
| 上限截止频率 | 1.2 GHz | 2.5 GHz | 2.0 GHz | 2.3 GHz | 2.2 GHz |
| 上升/下降时间 | 290 ps | 140 ps | 180 ps | 170 ps | 160 ps |
| 增益 | 40 分贝（x 100） | 20 分贝（x10） | 40 分贝（x 100） | 40 分贝（x100） | 40 分贝（x 100）反相 |
| 跨阻* | 5,000 V/A | 500 V/A | 5,000 V/A | 5,000 V/A | 5.000 V/A 反相 |
| 输入噪声 [/√Hz]** | 310 pV（6.2 pA） | 610 pV（12.2 pA） | 620 pV（12.4 pA） | 430 pV （8.6 pA） | 430 pV（8.6 pA） |
| 输入驻波比 VSWR |
1.6 : 1 | 1.23 : 1 | 1.4 : 1 | 1.45 : 1 | 1.25 : 1 |
| 输出电压 @ 50 Ω |
≤ 2 VPP | ≤ 2 VPP | ≤ 1.9 VPP | ≤ 2 VPP | ≤ 2 VPP |
| 输出驻波比 VSWR |
1.35 : 1 | 1.4 : 1 | 2.5 : 1 | 1.4 : 1 | 1.4 : 1 |
| 输入/输出 | 50 Ω，SMA | 50 Ω，SMA | 50 Ω，SMA | 50 Ω，SMA | 50 Ω，SMA |
| 电源要求 | +15 V，+140 mA，典型值 | +15 V，+105 mA，典型值 | +15 V，+125 mA，典型值 | +15 V，+135 mA，典型值 | +15 V，+145 mA，典型值 |
| 尺寸 | 80 x 45 x 25 mm（长 x 宽 x 高），重量 100 克（0.23 磅） | ||||
| 型号 | HSA-Y-1-40 | HSA-Y-1-60 | HSA-Y-2-20 | HSA-Y-2-40 |
| 下限截止频率 | 10 kHz | 10 kHz | 10 kHz | 10 kHz |
| 上限截止频率 | 1.0 GHz | 1.1 GHz | 2 GHz | 1.9 GHz |
| 上升/下降时间 | 330 ps | 320 ps | 175 ps | 185 ps |
| 增强 | 40 dB（x 100） | 60 dB（x1,000） | 20 dB（x 10） | 40 dB（x 100） |
| 跨阻* | 5,000 V/A | 50,000 V/A | 500 V/A | 5,000 V/A |
| 输入 | 50 Ω，SMA | 50 Ω，SMA | 50 Ω，SMA | 50 Ω，SMA |
| 输入噪声 [/√Hz]** | 330 pV（6.6 pA） | 330 pV（6.6 pA） | 680 pV （13.6 pA） | 650 pV （13 pA） |
| 输入驻波比 | 1.45 : 1 | 1.4 : 1 | 1.15 : 1 | 1.2 : 1 |
| 输出 | 两个相同的信号输出，50 Ω，SMA | |||
| 输出电压 @ 50 Ω |
≤ 2.0 VPP | ≤ 2.3 VPP | ≤ 2.5 VPP | ≤ 1.7 VPP |
| 输出驻波比 | 1.6 : 1 | 1.4 : 1 | 2.5 : 1 | 1.8 : 1 |
| 监视器输出 | 增益：26 dB （x 20）， 跨阻*：1 kV/A， 输出电压范围：±10 V （R负载 > 10 kΩ）， 带宽: DC - 100 kHz | |||
| 电源要求 | ±15 V +200 / −10 mA，典型值 | ±15 V +180 / −10 mA，典型值 | ±15 V +160 / −10 mA，典型值 | ±15 V +185 / −10 mA，典型值 |
| 尺寸 | 110 x 70 x 25 mm（长 x 宽 x 高），重量 180 克（0.41 磅） | |||
* 跨阻 = 增益 x 50 Ω（输入阻抗）
** 输入噪声电流 = 输入噪声电压 ÷ 50 Ω （输入阻抗）

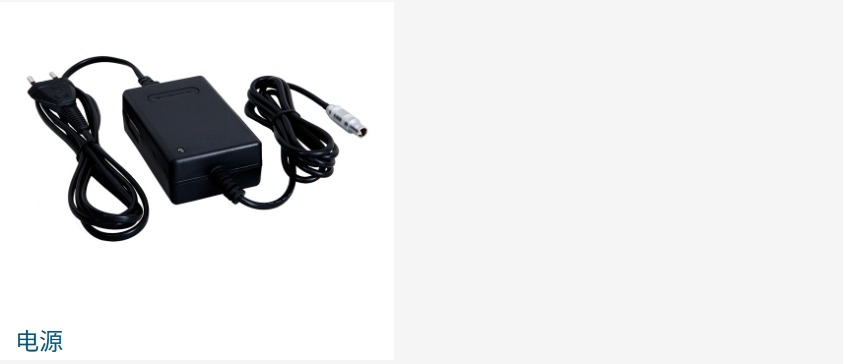

集成直流路径，用于光电探测器。8-32 和 M4 安装螺纹。通过 3 针 Lemo® 插座供电。该设备随附一个配套连接器。可选电源 PS-15。欲了解更多信息，请查看数据表。
