Q2

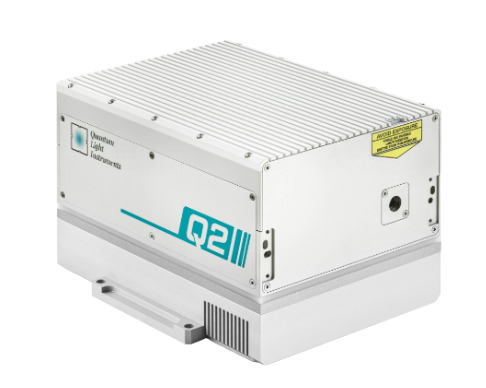

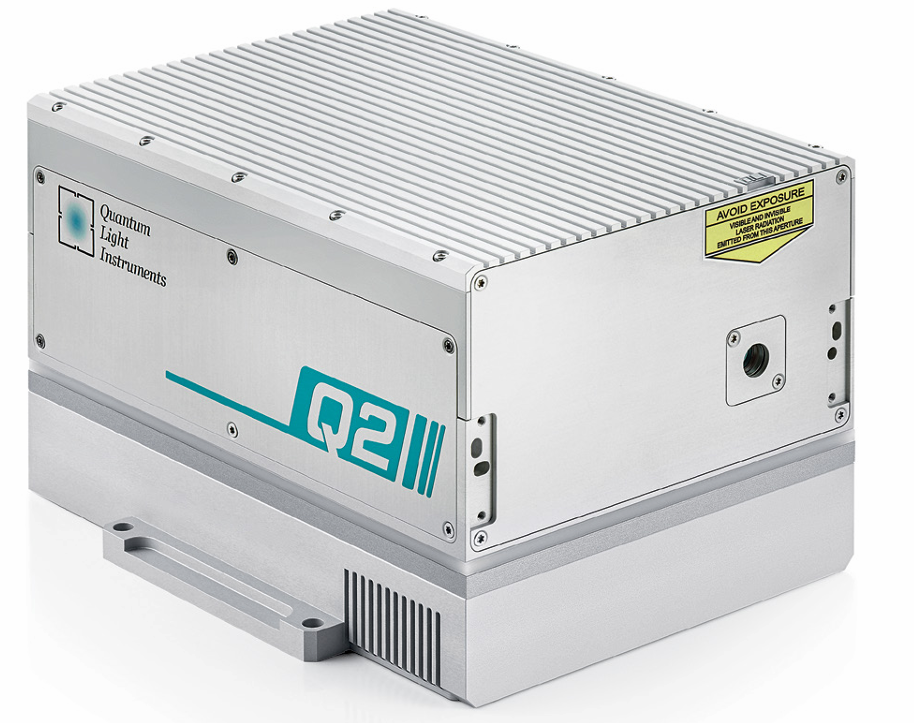

高能二极管泵浦纳秒调Q激光器
脉冲能量高达 80 mJ，平均功率高达 2 W
脉冲重复频率高达 100 Hz
风冷设计（无需水冷）
5-10 ns 脉冲宽度
1053 nm 波长型号支持脉冲重复率无级可调
整机重量＜9 kg（含散热器、控制器及电源适配器）
泵浦二极管寿命大于 20 亿次脉冲
内置同步脉冲发生器（用于外设触发）
通过内置以太网接口实现远程监控
可选短腔版本（脉冲宽度 2-3 ns@60 mJ）
可选附加基波波长衰减器
可选附加脉冲能量监测器
可选附加二次谐波发生器
可选独立二次、三次、四次或五次谐波发生器
可选双通道脉冲发生器
可选附加光束引导模块
可选独立式空气净化单元（延长 UV 光学器件寿命）
产品概述
Q2 系列二极管泵浦，全风冷，Q 开关激光器设计用于要求高峰值功率脉冲的广泛应用。采用创新的无水激光晶体端面泵浦技术，可产生类高斯分布、低发散角的激光光束。Q2 同时是一个多功能平台，支持多种配置方式：
1）将 Q2 配置为以 10 Hz 的脉冲重复频率提供 80 mJ 的脉冲能量。对于高重复率配置，激光可以在 100 Hz 下产生可达 20 mJ 的光。
2）Q2 可以配置为分别从 Nd：YLF 或 Nd：YAG 激光晶体发射 1053 nm 或 1064 nm波长。由于 Nd：YLF 晶体具有非热性质，因此在 1053 nm 处，激光可以从单发运行到高脉冲重复频率，而不会改变光束发散度或轮廓。
3）在短腔配置中，与标准配置相比，脉冲持续时间可以减少 50％。当脉冲能量可达60 mJ 时，脉冲的峰值功率可以达到 30 mW 以上。
基于热电冷却器的温度控制系统消除了与水冷却相关的风险（泄漏，有机污染物等），并降低了维护成本。如果需要，可以从激光器主体上卸下标准的风扇冷却散热器，并且可以将激光器安装在用户提供的冷却板上或其他冷却系统上。
优秀的激光设计产生了紧凑，用户友好的交钥匙系统，几乎不需要维护。桌子下面没有需要的冷却器或笨重的电源。所有激光电子设备都集成在 Q2 外壳中，唯一的外部模块是轻巧的控制器盒，该盒提供激光控制接口和电源适配器，可提供 12 或 28 VDC，30-100 W 供电（取决于型号）。
激光通过内置的 Web 服务器通过以太网端口进行控制。无需安装控制软件-任何具有现代 Web 浏览器的计算机甚至手机都可以控制 Q2。还提供了用于与用户设备集成的API。
在内部触发模式下，可为用户设备提供低抖动触发脉冲，其引线可达 300 µs。在外部触发模式下，可以从延迟发生器外部触发激光脉冲。
应用
激光诱导击穿光谱（LIBS）
激光雷达（LIDAR）
液晶修复
激光烧蚀/清洗
飞行时间光谱（TOFS）
光诱导荧光光谱（LIF）
闪光光解
脉冲激光沉积（PLD）
眼科应用
时域热反射（TDTR）
技术规格
10 Hz 脉冲重复频率下的技术规格 1)
型号 | Q2- | ||||
B10 | C10 | D10 | E10 | F10 | |
波长 | 1053/1064 nm | ||||
重复频率 2) | 10 Hz | ||||
脉冲能量 3) | 10 mJ | 20 mJ | 35/40 mJ | 60/65 mJ | 80 mJ |
脉宽 4) | <8 ns | <7 ns | <5 ns | ||
脉冲能量稳定性 5) | <0.5% RMS | ||||
功率漂移 6) | ±3.0% | ||||
光束质量 | 钟形，>80% 高斯拟合 | ||||
发散角 7) | <1.5 mrad | <1 mrad | |||
偏振 | 线性，水平 | ||||
典型光束直径 8) | 1.5 mm | 2.0 mm | 3.0 mm | 4.5 mm | |
时间抖动 9) | <0.5 ns RMS | ||||
可选谐波发生器 10) | |||||
脉冲能量 3) | |||||
532 / 526.5 nm | 4/5 mJ | 8/10 mJ | 16/20 mJ | 30/32 mJ | 40 mJ |
355/351 nm | 2.4/3 mJ | 4.5/6 mJ | 9/12 mJ | 18/20 mJ | 24 mJ |
266/263 nm | 1.2/1.5 mJ | 2.4/3 mJ | 5/6 mJ | 9/10 mJ | 12 mJ |
213/211 nm | 0.5 mJ | 1 mJ | 2 mJ | 3.5 mJ | 5 mJ |
可选衰减器 11) | |||||
透过率 | 0.5 - 95% | ||||
尺寸 | |||||
激光头(宽×长×高) | 160× 230 × 141 mm3 | ||||
控制器(宽×长×高) | 108× 191 × 59 mm3 | ||||
电源适配器(宽×长×高) 12) | 典型值50 × 125 × 31 mm3 | ||||
工作条件 | |||||
冷却方式 | 风冷 | ||||
环境温度 | 15 - 30°C | ||||
相对湿度 | 10 - 80%（非冷凝） | ||||
电源 | 90 - 230 VAC，单相，47 - 63 Hz 13) | ||||
平均功耗 | 30 W | 40 W | 50 W | 60 W | |
1）产品持续升级，所有技术参数可能变更。除非特别说明，规格参数均在基波波长和最大脉冲重复频率下测得。标注"典型值"的参数不作为保证指标，仅代表产品常规性能表现，实际参数可能因个体差异而不同。
2）出厂预设脉冲重复频率固定为技术参数表所示最大值。内部触发模式下，可通过整数分频（f/2、f/3、f/4...直至1Hz）调节重复频率。
3）脉冲能量以"xx/yy"格式表示时，前者对应 1064 nm 波长版本，后者对应 1053 nm版本数值。
4）脉宽指标为基波波长下的 FWHM 值，采用上升时间 350 ps 的光电二极管测量。可提供脉宽缩短约 50% 的短脉冲版本，具体参数请咨询。
5）该数据为预热完成后持续运行 30 秒期间的测量值。
6）此指标要求：预热 20 分钟后连续运行 8 小时，且环境温度波动不超过 ±2 ℃。
7）光束发散角按 4σ 标准进行全角测量。
8）光束直径测量位置为激光输出口 20 cm 处，采用 4σ 测量标准。
9）时间抖动指标相对于泵浦二极管触发脉冲的下降沿计算。
10）Q2 系列兼容可附加式二次谐波发生器（型号 SHG ）及全系列独立式 H-SMART谐波发生器。所列脉冲能量为最大值，具体参数请参阅谐波发生器技术文档。
11）电动衰减器需安装在激光主机上，可通过激光器网页控制界面远程调节透射率。
12）电源适配器尺寸可能因型号不同而与标注尺寸存在差异。
13）本激光器支持 12 V 或 28 V 直流电源供电，具体电源要求请咨询技术人员。
20 - 50 Hz 脉冲重复频率下的技术规格 1)
型号 | Q2- | ||||||||
B20 | C20 | D20 | E20 | D33 | E33 | B50 | C50 | D50 | |
波长 | 1064 / 1053 nm | 1064 nm | 1064 / 1053 nm | 1064 nm | |||||
脉冲重复频率 2) | 20 Hz | 33.3 Hz | 50 Hz | ||||||
脉冲能量 3) | 8 / 10 mJ | 16 / 20 mJ | 32 / 40 mJ | 60 / 65 mJ | 40 mJ | 60 mJ | 8 / 10 mJ | 16 / 20 mJ | 40 mJ |
典型脉宽 4) | < 7 ns | < 5 ns | < 7 ns | < 6 ns | < 5 ns | ||||
脉冲能量稳定性 5) | < 0.5 % RMS | ||||||||
功率漂移 6) | ± 3.0 % | ||||||||
光束模式 | 钟形，>80%高斯拟合 | ||||||||
光束发散角 7) | <1.5 mrad | <1 mrad | |||||||
偏振 | 线性，水平 | ||||||||
典型光束直径 8) | 1.5 mm | 3.0 mm | 4.0 mm | 1.5 mm | 2.5 mm | 3.5 mm | |||
时间抖动 9) | < 0.5 ns RMS | ||||||||
可选谐波发生器 10) | |||||||||
脉冲能量 | |||||||||
532 / 526.5 nm | 4 / 5 mJ | 8 / 10 mJ | 16 / 20 mJ | 30 / 32 mJ | 20 mJ | 30 mJ | 4 / 5 mJ | 8 / 10 mJ | 20 mJ |
355 / 351 nm | 2.4 / 3 mJ | 4.5 / 6 mJ | 9 / 12 mJ | 18 / 20 mJ | 12 mJ | 18 mJ | 2.4 / 3 mJ | 4.5 / 6 mJ | 12 mJ |
266 / 263 nm | 1.2 / 1.5 mJ | 2.4 / 3 mJ | 5 / 6 mJ | 9 / 10 mJ | 6 mJ | 9 mJ | 1.2 / 1.5 mJ | 2.4 / 3 mJ | 6 mJ |
213 / 211 nm | 0.5 mJ | 1 mJ | 2 mJ | 3 mJ | 2 mJ | 2.5 mJ | 0.4 mJ | 0.8 mJ | 1.5 mJ |
可选衰减器 11) | |||||||||
透过率 | 1 - 95% | ||||||||
尺寸 | |||||||||
激光头 (宽×长×高) | 160 × 230 × 141 mm3 | ||||||||
控制器 (宽×长×高) | 108 × 191 × 59 mm3 | ||||||||
电源适配器 (宽×长 12) | 典型值192 × 178 × 46 mm3 | ||||||||
工作条件 | |||||||||
冷却方式 | 风冷 | ||||||||
环境温度 | 15 – 30 °C | ||||||||
相对湿度 | 10 – 80 %（非冷凝） | ||||||||
电源电压 | 90 – 230 VAC，单相，47 – 63 Hz 13) | ||||||||
平均功耗 | 30 W | 40 W | 70 W | 80 W | 100 W | 50 W | 80 W | 100 W | |
1）由于产品持续改进，所有技术参数可能变更。除非特别说明，规格参数均在基波波长和最大脉冲重复频率下测得。标注"典型值"的参数不作为保证指标，仅代表典型性能表现，实际产品可能存在个体差异。
2）出厂预设重复频率固定为技术参数表所示最大值。在内部触发模式下，可通过整数分频（f/2、f/3、f/4...直至1Hz）调节重复频率。
3）脉冲能量以"xx/yy"格式表示时，首数值对应 1064 nm 波长版本，次数值对应 1053 nm 波长版本。
4）脉宽为基波波长下的 FWHM 值，使用上升时间 350 ps 的光电二极管测量。可提供脉宽缩短约 50% 的短脉冲版本（具体参数需咨询）。
5）数据为预热完成后持续运行 30 秒期间的测量值。
6）要求：预热 20 分钟后连续运行 8 小时，且环境温度波动不超过 ±2 ℃。
7）光束发散角按 4σ 标准进行全角测量。
8）光束直径在激光输出口 20 cm 处测量，采用 4σ 标准。
9）时间抖动相对于泵浦二极管触发脉冲的下降沿计算。
10）兼容可附加式二次谐波发生器（型号 SHG）及全系列独立式 H-SMART 谐波发生器。所列脉冲能量为最大值，具体参数请参阅谐波发生器技术文档。
11）电动衰减器需安装在激光主机上，可通过激光器网页控制界面远程调节透射率。
12）电源适配器尺寸可能因型号不同而与标注存在差异。
13）支持 12 V 或 28 V 直流电源供电（具体规格需咨询）。
100/200 Hz 脉冲重复频率下的技术规格 1)
型号 | Q2- | ||||
200 | 100 | A100 | B100 | C100 | |
波长 | 1064 nm | ||||
重复频率 2) | 200 Hz | 100 Hz | |||
脉冲能量 3) | 1 mJ | 2.5 mJ | 5 mJ | 10 mJ | 20 mJ |
脉宽 4) | < 10 ns | <8 ns | <7 ns | ||
脉冲能量稳定性 5) | <0.5% RMS | ||||
功率漂移 6) | ±3.0% | ||||
光束质量 | 钟形，>80% 高斯拟合 | ||||
发散角 7) | < 2 mrad | < 1.5 mrad | <1 mrad | ||
偏振 | 线性，水平 | ||||
典型光束直径 8) | 1.5 mm | 2.0 mm | 2.5 mm | 3.5 mm | |
时间抖动 9) | <0.5 ns RMS | ||||
可选谐波发生器 10) | |||||
脉冲能量 | |||||
532 nm | 0.5 mJ | 1.25 mJ | 2.5 mJ | 5 mJ | 10 mJ |
355 nm | 0.25 mJ | 0.6 mJ | 1.5 mJ | 3 mJ | 6 mJ |
266 nm | 0.1 mJ | 0.3 mJ | 0.7 mJ | 1.5 mJ | 3 mJ |
213 nm | 0.02 mJ | 0.1 mJ | 0.25 mJ | 0.5 mJ | 1 mJ |
可选衰减器 11) | |||||
透过率 | 1 - 95% | ||||
尺寸 | |||||
激光头(宽×长×高) | 160× 230 × 141 mm3 | ||||
控制器(宽×长×高) | 108× 191 × 59 mm3 | ||||
电源适配器(宽×长×高) 12) | 典型值192 × 178 × 46 mm3 | ||||
工作条件 | |||||
冷却方式 | 风冷 | ||||
环境温度 | 15 - 30°C | ||||
相对湿度 | 10 - 80%（非冷凝） | ||||
电源 | 90 - 230 VAC，单相，47 - 63 Hz 13) | ||||
平均功耗 | 40 W | 50 W | 70 W | 80 W | 100 W |
1）由于产品持续改进，所有技术参数可能变更。除非特别说明，规格参数均在基波波长和最大脉冲重复频率下测得。标注"典型值"的参数不作为保证指标，仅代表典型性能表现，实际产品可能存在个体差异。
2）出厂预设重复频率固定为技术参数表所示最大值。在内部触发模式下，可通过整数分频（f/2、f/3、f/4...直至1Hz）调节重复频率。
3）脉冲能量以"xx/yy"格式表示时，首数值对应 1064 nm 波长版本，次数值对应 1053 nm 波长版本。
4）脉宽为基波波长下的 FWHM 值，使用上升时间 350 ps 的光电二极管测量。可提供脉宽缩短约 50% 的短脉冲版本（具体参数需咨询）。
5）数据为预热完成后持续运行 30 秒期间的测量值。
6）要求：预热 20 分钟后连续运行 8 小时，且环境温度波动不超过 ±2 ℃。
7）光束发散角按 4σ 标准进行全角测量。
8）光束直径在激光输出口 20 cm 处测量，采用 4σ 标准。
9）时间抖动相对于泵浦二极管触发脉冲的下降沿计算。
10）兼容可附加式二次谐波发生器（型号 SHG）及全系列独立式 H-SMART 谐波发生器。所列脉冲能量为最大值，具体参数请参阅谐波发生器技术文档。
11）电动衰减器需安装在激光主机上，可通过激光器网页控制界面远程调节透射率。
12）电源适配器尺寸可能因型号不同而与标注存在差异。
13）支持 12 V 或 28 V 直流电源供电（具体规格需咨询）。
