背照式SCMOS相机
鑫图光电
Dhyana 95 V2
留言咨询>>

Dhyana 95是量子效率高达95%的背照式sCMOS相机,不仅灵敏度优势有目共睹,其2英寸大靶面、11微米大像元以及高动态等典型性能在生命科学、物理、天文等领域的应用空间也十分广泛。

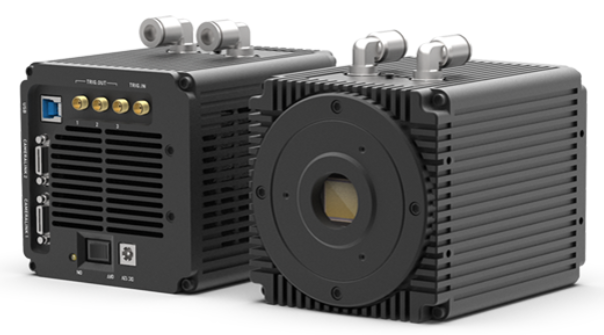

Dhyana95相机完成全面升级改造,Dhyana95 V2正式上市, 尺寸大幅缩小,性能全面升级,可以更好地满足各行业对该机型的深入开发和应用需求。


1)结构功能升级,稳定性更高

Dhyana95 V2 采用新工艺和新性能标准打造,为业内同系列更小尺寸,适合紧凑空间的应用;新增的水冷制冷方式和CameraLink 数据输出接口,  适用于对稳定性有高要求的应用。


2) 高速读出模式, 帧率提升100%

Dhyana95 V2 增加了STD高速读出模式,速率是Normal模式的2倍,达到48fps@4MP全分辨帧率。如果采用ROI功能,速率还可逐步提升,适应对帧率有特殊要求的应用。


3) 精准校正,成像质量更高

Dhyana95 V2 成像质量得到了大幅提升,针对芯片制程工艺遗留的背景条纹、边角亮光、坏点坏团、像素不均一性等问题逐一进行校准,DSNU/PRNU达到了0.2e-和0.3%的国际最优值,背景更均匀,更适用于定量分析应用。


4)95%量子效率, 优异的信噪比

Dhyana 95V2采用背照式减薄芯片技术,具有180-1100nm光谱响应能力,量子效率在560nm可见光波段处高达95%, 在紫外短波和近红外长波上的优势也十分明显,当入射光子超过3个数时,其信噪比明显优于EMCCD等相机。


5)100ke-满阱,高动态成像

得益于11um大像元的本底优势,Dhaya 95V2的满井容量可高达100,000个电子。先进的高动态( HDR)模式,通过双通道增益拟合,可以实时呈现细节信息丰富的的高品质图像,这在生命科学等极具挑战性的应用中非常具有优势。

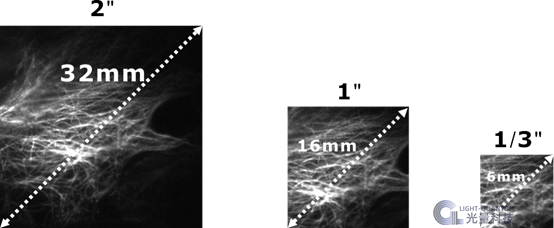

6)2" 面阵,大视野

Dhyana 95V2两英寸大面阵不仅可以搭配更多的光学接口, 带来更大的工作视野,也意味着不用再通过频繁移动、切换镜头,来观察、定位目标 !


应用案例

STORM 超分辨成像:“我们实验室拿Dhyana95与其他一些顶级的EMCCD和sCMOS相机做了大量测试及对比试验。发现Dhyana95这款全新sCMOS相机拥有自己相当鲜明的特色,并且整体呈现出了令人满意的性能。

——方宁 教授,佐治亚州立大学


软X射线探测:“Dhyana95拥有的鲜明特性使其成为上一代同步加速器的软X射线应用中常用的背照式CCD的一个绝佳替代,比如相干散射实验,就会因其高帧率完全受益。

——Kewin Desjardins,法国SOLEIL 同步加速器研发中心


空间碎片探测:“搭载Dhyana 95(Tucsen)sCMOS相机的小型望远镜实现了微弱光的探测能力,组图展示了Dhyana 95大尺寸成像图像堆叠的效果,高帧率低噪声使成像模式的灵敏度极限可以达到mv <18,并且在搜索速率为每小时180平方度下保持良好的灵敏度。

——J.T. McGraw and Associates, LLC
