产品描述
通过精确计算两个输入信号之间的差异，可以抑制共模噪声，例如激光源的强度噪声。这样，可以从信号测量路径中提取到弱的光学信号，这些信号在没有这种处理的情况下可能会被噪声掩盖。HBPR 系列的光电接收器/光电探测器由两个反向连接的光电二极管和一个后置低噪声跨阻放大器组成。这些光电二极管经过精心挑选并配对，以实现高共模抑制比（CMRR）。低输入噪声（NEP）和优秀的共模抑制设定了 MHz 范围内平衡光电接收器的标准，并实现了高灵敏度信号检测。宽广的带宽使得即使在高重复率和快速变化的信号形状下，如量子态层析中，也能精确检测激光脉冲。HBPR系列光电接收器具有额外功能，如可切换的带宽限制（低通滤波器）、独立的快速监控输出、可调偏置和可切换的交流/直流耦合，使其成为具有多功能性的平衡光电接收器之一。

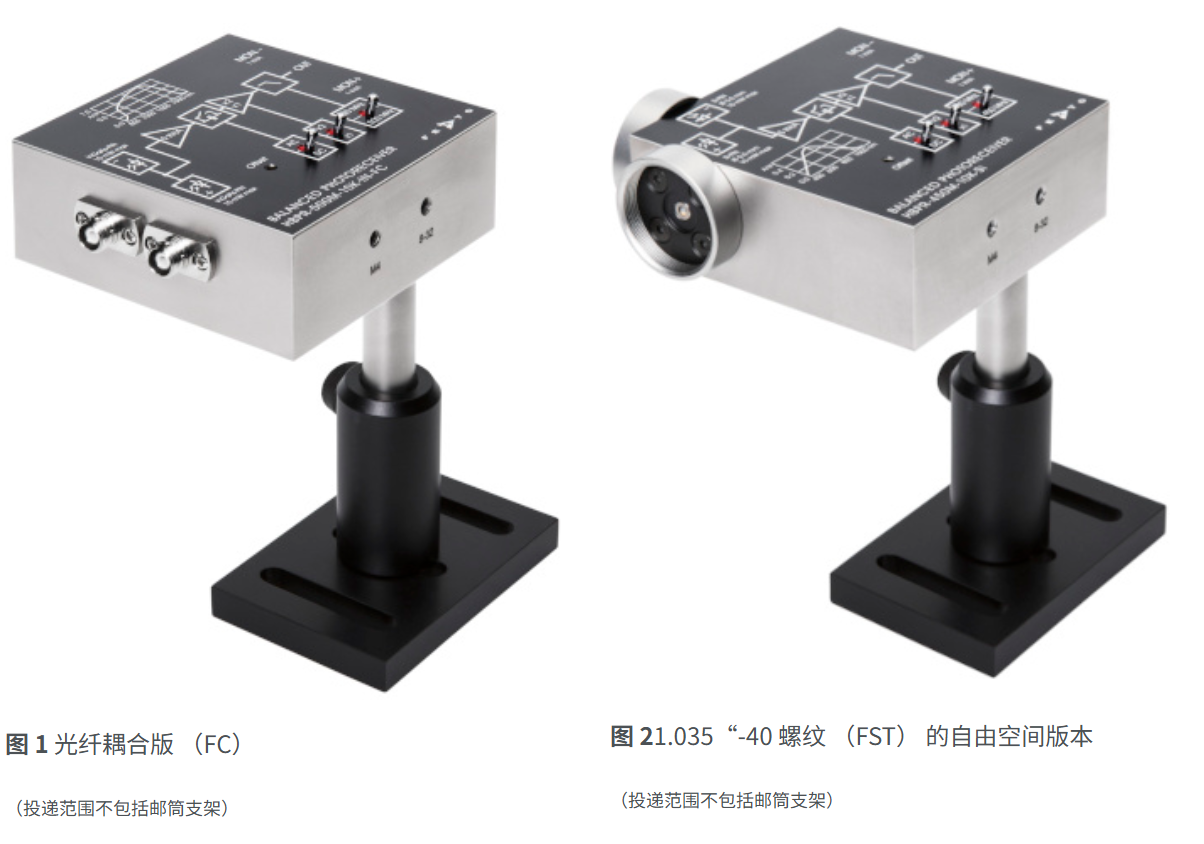

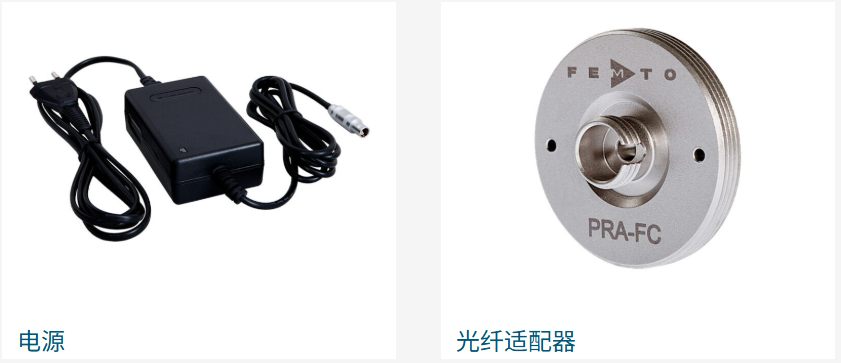

自由空间输入（FST）设计为 1.035″-40 螺纹法兰，配有螺纹耦合环。这使得与各种制造商的光学配件（如透镜、管道、笼架系统、光学适配器等）具有广泛的兼容性。相对较大的探测器面积有助于自由空间应用中的光学聚焦，并确保在使用可选的光纤适配器时具有高效且稳定的耦合效率。带有 Ø 0.8 mm 探测器的自由空间SI型号可以通过简单地拧上可选的 PRA 系列光纤适配器，轻松转换为光纤连接（FC、FSMA）。对于探测器面积较小的型号，如 Ø 0.4 / 0.3 mm，建议仅在有限的情况下使用光纤适配器，因为可能会出现耦合损失和不稳定性。如果重点是高精度光纤测量，使用带有固定光纤输入的 HBPR FC 型号通常会获得满意结果。
所有 HBPR 光电接收器都配备了 UNC 8-32 和 M4 螺纹孔，因此可以方便且稳定地集成到标准支架上的光学系统中。
产品特征
• 带宽高达 500 MHz
• 共模抑制比（CMRR）高达 55 dB
• 低噪声，NEP低至 3.7 pW/√Hz
• Si 和 InGaAs 型号适用于 320 至 1700 nm 的光谱范围
• 可切换的 20 MHz 低通滤波器，用于弱宽带噪声
• 高达 60,000 V/A 的增益，可在两个级别中切换
• 可切换的输出耦合（交流/直流）
• 带宽为 10 MHz 的快速直流耦合监控输出
• 输入可以是自由空间或光纤耦合
• 1.035″-40 螺纹自由空间输入，与许多标准光学系统兼容
应用
• 光学光谱学
• 相干外差检测
• 光学量子态的同相检测
• 光学相干断层扫描（OCT）
• 干涉测量
• 光学延迟测量
• 示波器、频谱分析仪、A/D 转换器和锁相放大器的差分光学前端
产品规格
适用于光谱范围从 320 nm 到 1000 nm 的型号：
|
型号 |
HBPR-100M-60K-SI-FST HBPR-100M-60K-SI-FC |
HBPR-200M-30K-SI-FST HBPR-200M-30K-SI-FC |
HBPR-500M-10K-SI-FST HBPR-500M-10K-SI-FC |
|
Si-PIN光电二极管 |
0.8 mm Ø |
0.8 mm Ø |
0,4 mm Ø, 带球透镜的 FC 型号 |
|
光谱范围 |
320 – 1000 nm |
320 – 1000 nm |
320 – 1000 nm |
|
带宽（−3 dB） |
DC – 100 MHz |
DC – 200 MHz |
DC – 500 MHz |
|
跨阻增益（可切换） |
2.0 x 104 V/A 6.0 x 104 V/A |
1.0 x 104 V/A 3.0 x 104 V/A |
5.0 x 103 V/A 10.0 x 103 V/A |
|
转化增益（可切换） |
10.8 x 103 V/W 典型值 32.4 x 103 V/W 典型值 (@ 850 nm) |
5.4 x 103 V/W 典型值 16.2 x 103 V/W 典型值 (@ 850 nm) |
2.55 x 103 V/W 典型值 5.1 x 103 V/W 典型值(@ 760 nm) |
|
噪音等效功率 |
≤ 6.5 pW/√Hz (@850 nm) |
≤ 7.8 pW/√Hz (@850 nm) |
≤ 12 pW/√Hz (@760 nm) |
|
噪音等效功率（@20MHz） |
≤ 7.4 pW/√Hz (@850 nm) |
≤ 8.8 pW/√Hz (@850 nm) |
≤ 13 pW/√Hz (@760 nm) |
|
共模抑制（典型值） |
50 dB |
45 dB |
40 dB |
适用于光谱范围从 800 nm 到 1700 nm 的型号：
|
型号 |
HBPR-100M-60K-IN-FST HBPR-100M-60K-IN-FC |
HBPR-200M-30K-IN-FST HBPR-200M-30K-IN-FC |
HBPR-450M-10K-IN-FST HBPR-500M-10K-IN-FC |
|
InGaAs-PIN光电二极管 |
0.3 mm Ø (FST model), 80 µm Ø, 球透镜（FC 型） |
||
|
光谱范围 |
800 - 1700 nm (FST model), 900 - 1700 nm (FC model) |
||
|
带宽（−3 dB） |
DC – 100 MHz |
DC – 200 MHz |
DC – 450 MHz （FST） DC – 500 MHz(FC) |
|
跨阻增益（可切换） |
2.0 x 104 V/A 6.0 x 104 V/A |
1.0 x 104 V/A 3.0 x 104 V/A |
5.0 x 103 V/A 1.0 x 104 V/A |
|
转化增益（可切换） |
19 x 103 V/W 典型值 57 x 103 V/W 典型值 |
9.5 x 103 V/W 典型值28.5 x 103 V/W 典型值 |
4.75 x 103 V/W 典型值9.5 x 103 V/W 典型值 |
|
噪音等效功率(@1550nm) |
≤ 3.7 pW/√Hz |
≤ 4.4 pW/√Hz (FST) ≤ 4.1 pW/√Hz (FC) |
≤ 6.5 pW/√Hz (FST) ≤ 6.7 pW/√Hz (FC) |
|
噪音等效功率（@20MHz,1550nm） |
≤ 4.3 pW/√Hz (FST) ≤ 4.0 pW/√Hz (FC) |
≤ 4.9 pW/√Hz (FST) ≤ 4.4 pW/√Hz (FC) |
≤ 6.9 pW/√Hz |
|
共模抑制（典型值） |
50 dB (FST) 55 dB (FC) |
45 dB (FST) 50 dB (FC) |
35 dB (FST) 45 dB (FC) |
以下规格适用于所有 HBPR 型号：
|
最大连续波共模功率 |
每个光电二极管 10mW |
|
低通滤波器 |
全带宽可切换至 20 MHz(上限截止频率) |
|
高通滤波器（交流耦合） |
直流耦合可切换到交流(10 Hz 低截止频率) |
|
信号输出电压 |
50 Ω 负载时为 ±1.0 V（用于线性增益和低谐波失真），最大 ±50 Ω 负载时为 2.0 V |
|
监控输出 |
跨阻增益 1000 V/A，带宽 DC - 10 MHz，输出电压0…+ 10V(@≥100 kΩ 负载) |
|
供电电压/供电电流 |
±15 V (±14.5 V … ±16.5 V) –90 / +120 mA 典型值 |
|
设备尺寸 |
80 x 80 x 30.5 mm (长 x 宽 x 高) |
偏置可通过可变电阻调节。输出短路保护。通过 3 针 Lemo® 插座供电。设备附带配套连接器。可选电源 PS-15 可用。有关更多信息，请查看数据表或联系 sales@light-quantum.cn。
