产品中心低频电压放大器DLPVA系列
低频电压放大器DLPVA系列
德国FEMTO
DLPVA
留言咨询>>
产品详情
相关资料
产品描述
DLPVA系列包括用于测量低电压的可调电压放大器，分为两个产品系列：DLPVA-100/101系列，带宽为100 kHz，以及带宽最高为500 kHz的DLPVA-500系列。每个系列都有多种单端或差动输入版本，以及不同的输入电阻。
产品特征
• 可切换增益高达100dB（x 100,000）
• 带宽从直流到100 kHz（DLPVA‑100/101）
• 带宽从直流到500 kHz（DLPVA‑500）
• 输入阻抗高达 1 TΩ
• 直流漂移低至 500 nV/K
• 可切换交流/直流耦合
• 输入噪声低至 400 pV/√Hz
• 本地和远程控制
应用
• 通用实验室放大器
• 自动测量
• 工业传感器
• 探测器前置放大器
• 集成测量系统
产品规格
DLPVA-100/101 – 100 kHz
| 型号 | DLPVA‑100‑BUN‑S | DLPVA‑101‑BLN‑S | DLPVA‑101‑B‑S | DLPVA‑101‑B‑D | DLPVA‑101‑F‑S | DLPVA‑101‑F‑D |
| 输入级 | 单端、双极型 | 单端、双极型 | 单端、双极型 | 差分、双极型 | 单端、场效应管 (FET) | 差分、场效应管 (FET) |
| 输入接口 | 1 kΩ，BNC | 1 MΩ，BNC | 1 MΩ，BNC | 1 MΩ，LEMO® | 1 TΩ，BNC | 1 TΩ，LEMO® |
| 低频截止频率 | 1.5 Hz （仅交流耦合） |
直流 （可切换 1.5 Hz） |
直流 （可切换 1.5 Hz） |
直流 （可切换 1.5 Hz） |
直流 （可切换 1.5 Hz） |
直流 （可切换 1.5 Hz） |
| 高频截止频率 | 100 kHz （可切换 1 kHz） |
100 kHz （可切换 1 kHz） |
100 kHz （可切换 1 kHz） |
100 kHz （可切换 1 kHz） |
100 kHz （可切换 1 kHz） |
100 kHz （可切换 1 kHz） |
| 增益 | 40、60、80、100 dB | 40、60、80、100 dB | 20、40、60、80 dB | 20、40、60、80 dB | 20、40、60、80 dB | 20、40、60、80 dB |
| 输入电压噪声 | 0.4 nV/√Hz | 0.7 nV/√Hz | 2.0 nV/√Hz | 3.0 nV/√Hz | 5.0 nV/√Hz | 6.5 nV/√Hz |
| 输入电压温漂 | — | 0.5 μV/K | 0.7 μV/K | 0.7 μV/K | 1.3 μV/K | 1.3 μV/K |
| 共模抑制比 | — | — | — | 最大 120 dB | — | 最大 120 dB |
| 输出阻抗 | ＜100 Ω，BNC | 50 Ω，BNC | 50 Ω，BNC | 50 Ω，LEMO® | 50 Ω，BNC | 50 Ω，LEMO® |
| 输出电压 | ±10 V（负载 100 kΩ 条件下） | |||||
| 控制接口 | 3 路光隔离数字输入，TTL/CMOS 电平兼容 | |||||
DLPVA-500 – 500 kHz
| 型号 | DLPVA‑500‑BLN‑S | DLPVA‑500‑B‑S | DLPVA‑500‑B‑D | DLPVA‑500‑F‑S | DLPVA‑500‑F‑D |
| 输入级 | 单端，双极型 | 单端，双极型 | 差分，双极型 | 单端，场效应管 (FET) | 差分，场效应管 (FET) |
| 输入接口 | 1 MΩ，BNC | 1 MΩ，BNC | 1 MΩ，LEMO® | 1 TΩ，BNC | 1 TΩ，LEMO® |
| 下限截止频率 | 直流（可切换 1.5 Hz） | 直流（可切换 1.5 Hz） | 直流（可切换 1.5 Hz） | 直流（可切换 1.5 Hz） | 直流（可切换 1.5 Hz） |
| 上限截止频率 | 450 kHz（可切换 1 kHz） | 500 kHz（可切换 1 kHz） | 500 kHz(可切换 1 kHz） | 500 kHz（可切换 1 kHz) | 500 kHz（可切换 1 kHz） |
| 增益 | 40, 60, 80, 100 dB | 20, 40, 60, 80 dB | 20, 40, 60, 80 dB | 20, 40, 60, 80 dB | 20, 40, 60, 80 dB |
| 输入电压噪声 | 0.7 nV/√Hz | 2.0 nV/√Hz | 3.0 nV/√Hz | 5.0 nV/√Hz | 6.5 nV/√Hz |
| 输入电压温漂 | 0.5 μV/K | 0.7 μV/K | 0.7 μV/K | 1.3 μV/K | 1.3 μV/K |
| 共模抑制比 | — | — | 最大 120 dB | — | 最大 120 dB |
| 输出 | 50 Ω，BNC | ||||
| 输出电压 | ±10 V（100 kΩ 负载下） | ||||
| 控制接口 | 3 路光隔离数字输入，TTL/CMOS 电平兼容 | ||||
偏移量可通过微调器或外部控制电压调节。LED 显示所选增益设置。输出短路保护。电源通过 3 针 LEMO® 插座。该装置设有配合连接器。可选电源 PS-15。欲了解更多信息，请查看数据表。

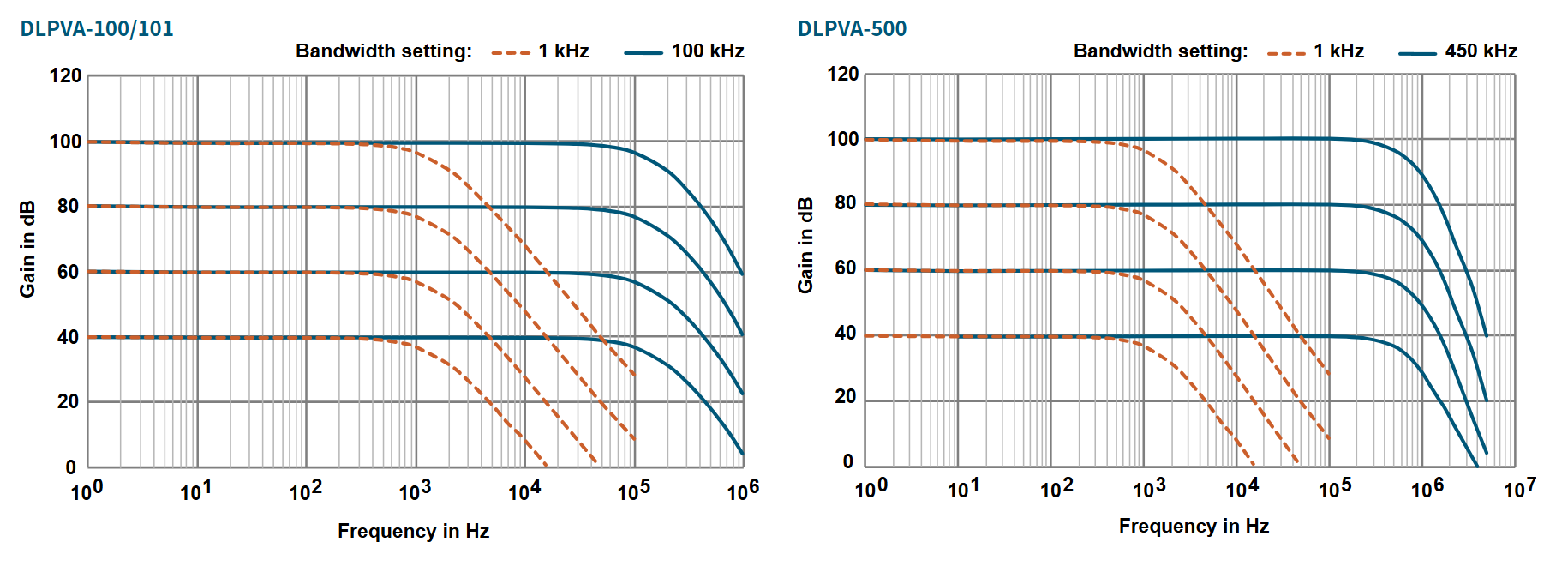

典型性能特点

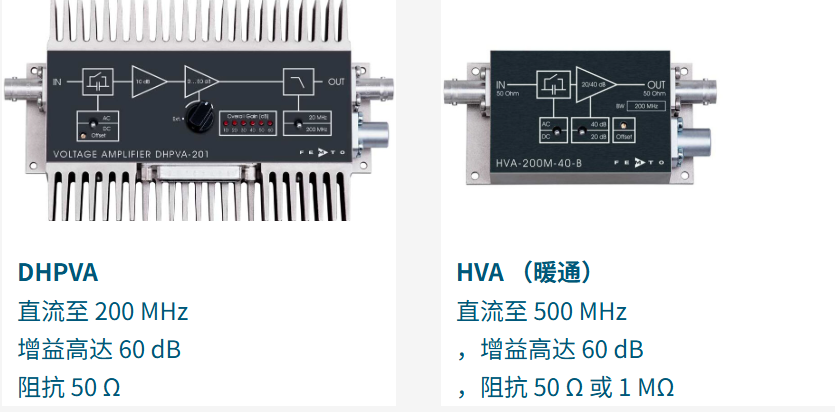

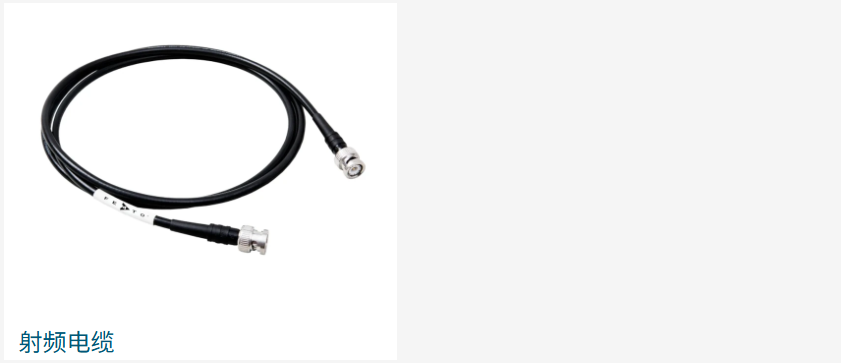

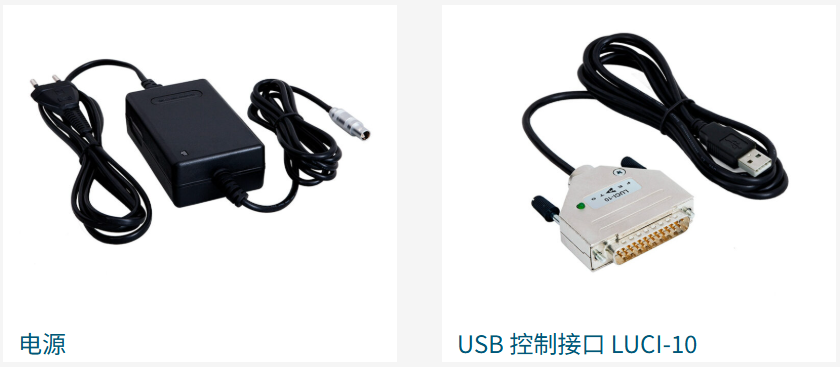

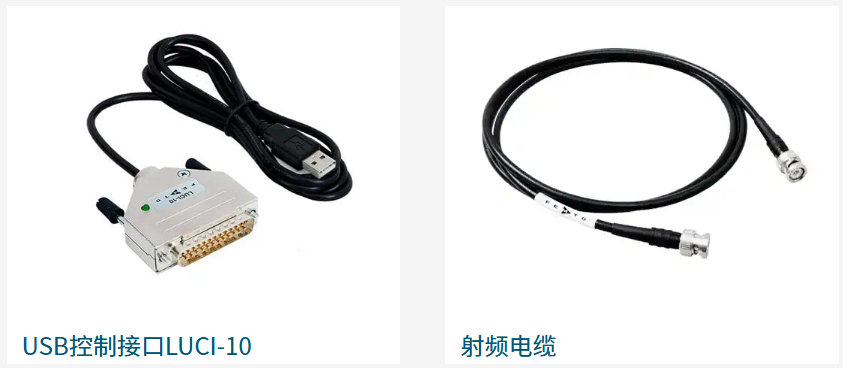

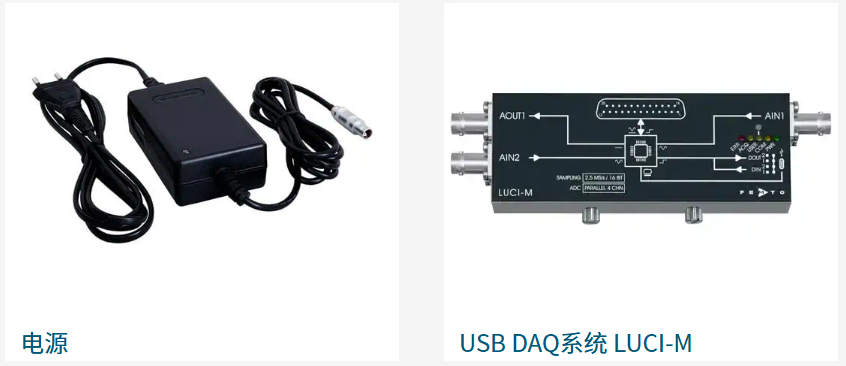

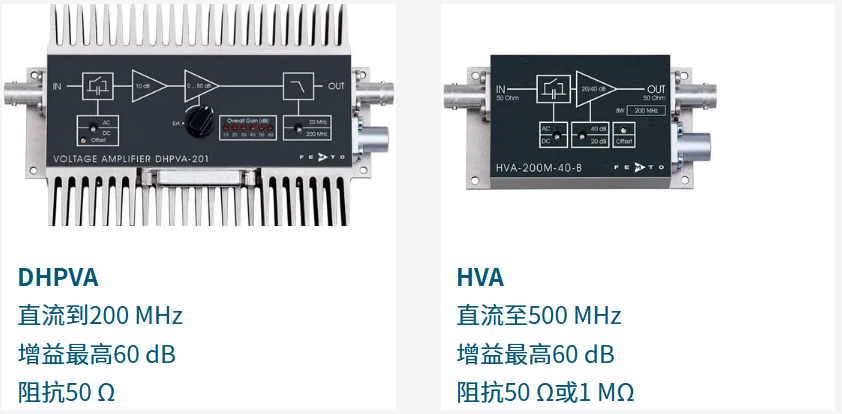

相关产品/附件
