鑫图光电

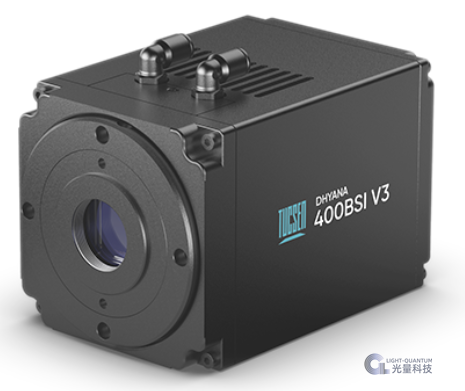

Dhyana 400BSI V3
留言咨询>>

Dhyana 400BSI V3(简称400BSI V3)围绕用户对速度、功能应用和系统优化等方面的需求,完成了一系列技术升级和优化,再次实现了对第二代的自我超越:

● 深入挖掘芯片潜在性能,速度实现了100帧/秒的关键突破。

● 针对光片等显微扫描特点,开发了用户可自定义的卷帘快门控制模式。

● 大幅减少对系统资源的占用,重量减轻了32%,功耗降低了25%。

1)、100帧/秒-更适用于高速弱光成像

sCMOS技术的飞速发展,带来了科学相机速度的整体跃迁。4百万分辨率下,虽然主流USB3.0 接口的40帧/秒已能适用于绝大多数的科学研究应用,但攀登速度更高峰的竞赛一直没有停止,100帧/秒逐渐成为商用成像系统的升级标配。


通过对芯片底层读出模式的深入研究和反复测试,开发出了不影响成像质量的高速读出模式,实现了芯片读出速度的关键突破:400BSI V3全分辨率帧率由74帧/秒升级到了100帧/秒,达到了4百万分辨率在CameraLink 接口模式下的极限读出速度,为更多高速弱光成像应用提供了百帧速度升级保障。

2)、 卷帘快门控制模式-专为光片等线扫描系统开发

生命科学研究中,理想的成像系统是在不影响生物活性的前提下,实现更大视野、更高分辨率、更高速度的三维成像,满足以上条件的光片显微镜越来越流行。


鼠脑光片成像,400BSI V3拍摄

结合400BSI V3本身背照式sCMOS高灵敏低噪及高帧率特性,研发人员专门针对光片等扫描系统特点,开发了用户可自定义的卷帘快门控制模式:通过调节卷帘快门的行曝光间隔时间和扫描方向,用户可以更灵活地与扫描系统搭配,实现高信噪比的扫描同步成像。

3)、重量减轻32%,功耗降低25%-更有利于仪器系统整合

科学仪器系统的开发,不仅对成像性能要求很高,对空间、功耗和轻量化同样有着高标要求。

400BSI V3在第二代小体积基础上,为减少对系统资源的占用,对整机内部结构进行了再优化:确保可靠和稳定性能前提下,400BSI V3整机重量较第二代的1460g减轻了近32%,仅有995g,最大功耗较第二代的60W降低了25%,仅有45W。与国际市场上同等级高速水冷相机相比,400BSI V3不仅体积小,而且功耗和重量更有优势,更有利于仪器系统整合。

400BSI V3现已正式上市,您可以联系我们了解更多升级功能,您也可以直接申请样机结合应用场景测试,深度体验400BSI V3的综合性能。

典型应用参考
