1 GHz 可变增益电压放大器 DUPVA
1 GHz 可变增益电压放大器 DUPVA
德国FEMTO
DUPVA
留言咨询>>

产品描述

DUPVA-1 系列超宽带电压放大器专为快速、精密的测量而设计,具有较大的动态范围。增益可通过本地增益选择器或通过光隔离远程控制接口进行调节。与增益无关的频率响应保证了在任何增益设置下都能进行精确的时间分辨测量。更改增益设置时,上升时间不会发生显著变化,这对于可靠的时间分辨测量至关重要。此外,频率响应经过优化,在整个频率范围内都非常平坦。在脉冲和瞬态测量中不会出现增益峰值或显著失真。


产品特征

•  可变增益高达 70 dB(约 x3000),可以 10 dB 步长切换

•  带宽:1 kHz 至 1.2 GHz

•  带宽与增益设置无关(保证)

•  噪声系数低至 1.9 dB (330 pV/√Hz)

•  本地和远程增益控制


应用

•  示波器和瞬态记录仪前置放大器

•  光电倍增管和微通道板放大器

•  用于光接收器和电流放大器的信号增强器

•  时间分辨脉冲和瞬态测量

•  自动化测量系统


产品规格

型号

DUPVA-1-60

DUPVA-1-70

下限截止频率

1 kHz

1 kHz

上限截止频率

1.2 GHz

1.1 GHz

上升/下降时间

380 hp

390 hp

增强

20/30/40/50/60dB

30/40/50/60/70dB

增益平坦度

0.15dB

0.15dB

噪声水平

LF 3.0dB (450 pV/√赫兹)

NF 1.9dB (330 pV/√赫兹)

输出功率

13 dBm(−1 dB 压缩 @ 100 MHz)

12 dBm(−1 dB 压缩 @ 100 MHz)

输入/输出

50 Ω,SMA 连接器

50 Ω,SMA 连接器

电源要求

±15 V,+350 mA / −100 mA,典型值

±15 V,+250 mA / −100 mA,典型值

监视器输出

DC - D-Sub 连接器的 100 kHz 监视器输出,增益为 1

控制界面

3路光隔离数字输入,TTL/CMOS兼容

尺寸

165 x 105 x 45 毫米(长 x 宽 x 高),重量 510 克(1.1 磅)

通过 LED 指示选定的增益设置。输出短路保护。通过 3 针 Lemo® 插座供电。该设备随附一个配套连接器。可选电源 PS-15。欲了解更多信息,请查看数据表。


典型性能特征

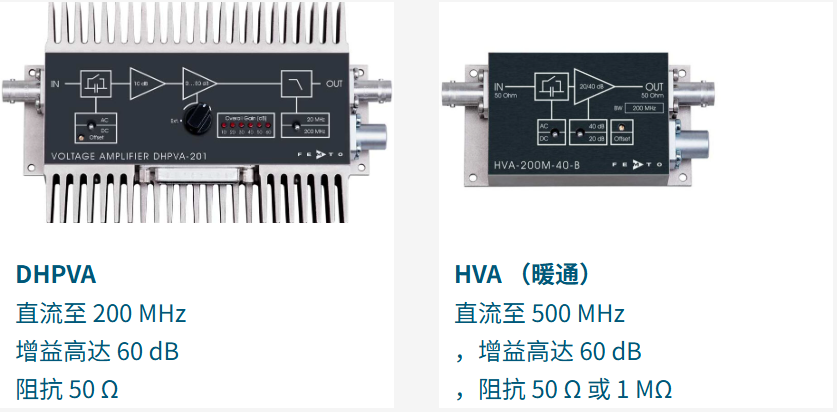

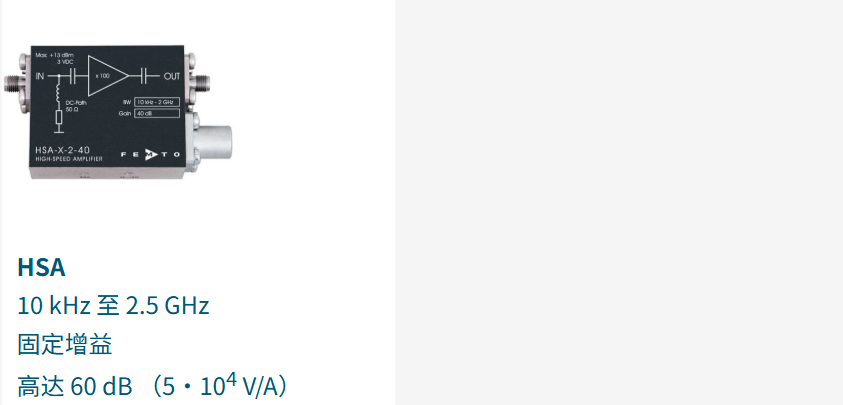

相关产品/配件
