产品描述
HCA-S光电探测器将硅或铟镓砷PIN光电二极管与专门开发的低噪声跨阻放大器相结合，可实现高达10^5 V/A的增益。这种独特的组合造就了具有高带宽和极低噪声等效功率（NEP）的光电探测器，在DC至400 MHz的带宽范围内，其NEP最低可达3.5 pW/√Hz。

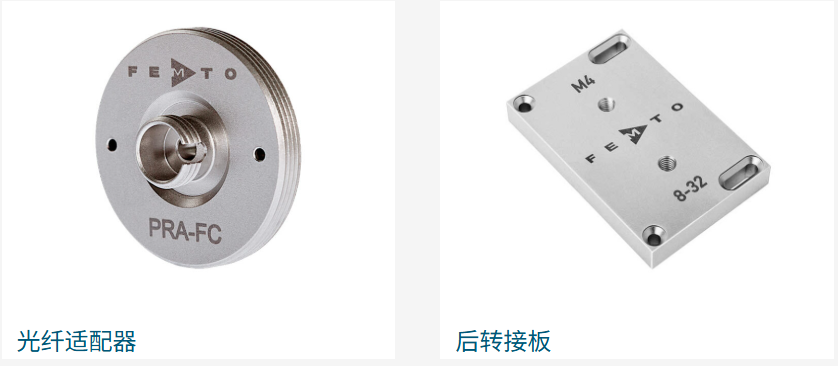

自由空间输入端设计为带旋紧耦合环的1.035″-40螺纹法兰。这使其与众多厂商的光学附件（如透镜、镜筒、笼式系统、光学适配器等）具有广泛的兼容性。相对较大的探测面积便于在自由空间应用中进行聚焦，并确保即使在选用可选的光纤适配器时也能实现高且稳定的耦合效率。得益于大的探测器光敏面，通过简单旋上PRA系列可选的光纤适配器（FC/FSMA），光电探测器即可轻松转换为光纤连接。当使用适配器时，对于直径大约400微米及以下的光纤，耦合效率可能会降低。如果耦合效率至关重要，我们推荐选用带有FC连接器的型号。所有光电接收器均配有UNC 8-32和M4螺纹孔，因此可以方便、稳定地集成到使用标准支架的光学系统中。
产品特征
带宽高达400 MHz
增益可达10⁵ V/A
噪声等效功率低至3.5 pW/√Hz
硅/铟镓砷光电二极管覆盖320-1700 nm光谱范围
配备1.035"-40螺纹自由空间输入接口（兼容多数标准光学系统），或可选FC/PC/APC光纤连接器
应用
光谱分析
高速脉冲与瞬态测量
光学触发
数字光纤系统测试
示波器与模数转换器的光学前端
产品规格
适用于 320 至 1000 nm 光谱范围的型号：
| 型号 | HCA-S-200M-SI-FST HCA-S-200M-SI-FC |
HCA-S-400M-SI-FST HCA-S-400M-SI-FC |
| Si-PIN光电二极管 | 0.8 mm Ø | 0.8 mm Ø |
| 光谱范围 | 320 – 1000 nm | 320 – 1000 nm |
| 带宽（−3 dB） | DC – 200 MHz | DC – 400MHz |
| 上升时间(10 % - 90 %) | 1.8 ns | 1.0 ns |
| 跨阻增益（可切换） | 2 x 104 V/A | 5 x 103 V/A |
| 转化增益 | 1.1 x 104 V/W | 2.7 x 103 V/W |
| 最小噪音等效功率 | 9.4pW/√Hz | 40 pW/√Hz |
| 输出电压 | ± 1.2 V | ± 1.0 V |
| 信号输出 | 设计匹配50 Ω负载，需使用50 Ω终端电阻。 | |
适用于 900 to 1700 nm 光谱范围的型号：
| 型号 | HCA-S-20M-IN-FST | HCA-S-200M-IN-FST HCA-S-200M-IN-FC |
HCA-S-400M-IN-FST HCA-S-400M-IN-FC |
| InGaAs-PIN 光电二极管 | 500 µm Ø | 300 µm Ø (FST 型号) 集成球形透镜（FC 型号） |
300 µm Ø (FST 型号) 集成球形透镜（FC 型号） |
| 光谱范围 | 900 – 1700 nm | 900 – 1700 nm | 900 – 1700 nm |
| 带宽（−3 dB） | DC – 20 MHz | DC – 200MHz | DC – 400 MHz |
| 上升时间(10 % - 90 %) | 18 ns | 1.8 ns | 1.0 ns |
| 跨阻增益（可切换） | 1 x 105 V/A | 2 x 104V/A | 5 x 103 V/A |
| 转化增益 | 9.5x 104 V/W | 1.9 x 104 V/W | 4.8 x 103 V/W |
| 最小噪音等效功率 | 3.5 pW/√Hz | 5.2 pW/√Hz | 24 pW/√Hz |
| 输出电压 | ± 1.5 V | ± 1.2 V | ± 1.0 V |
| 信号输出 | 设计匹配50 Ω负载，需使用50 Ω终端电阻。 | ||
偏置电压可通过电位器调节，输出端具备短路保护功能。设备采用3针Lemo®插座供电并随附配套连接器，可选配PS-15型号外接电源。更多技术细节请查阅产品手册或联系 sales@light-quantum.cn。

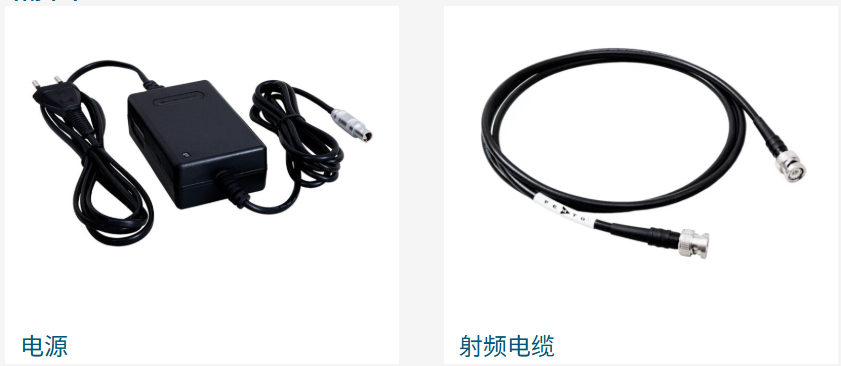

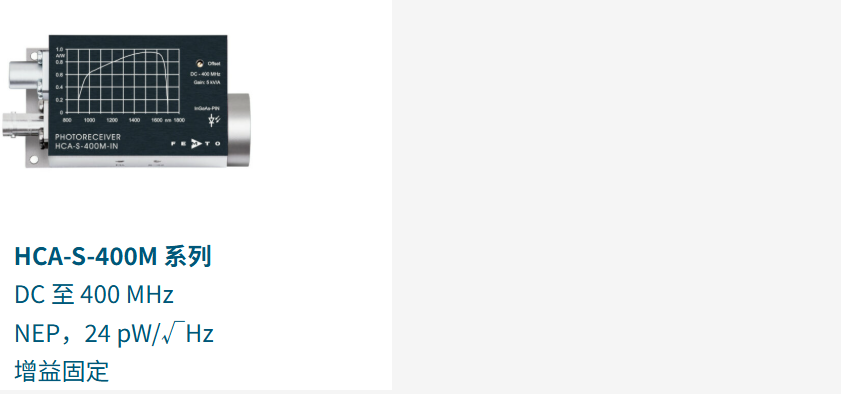

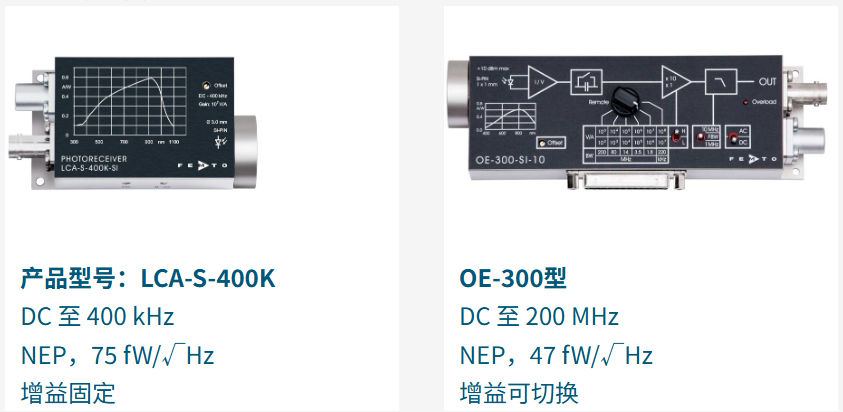

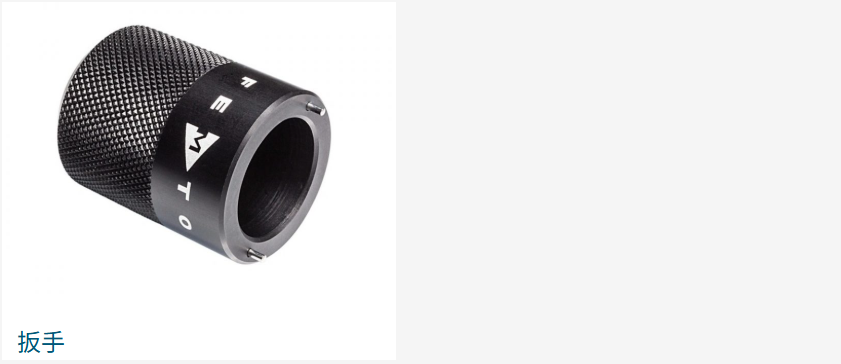

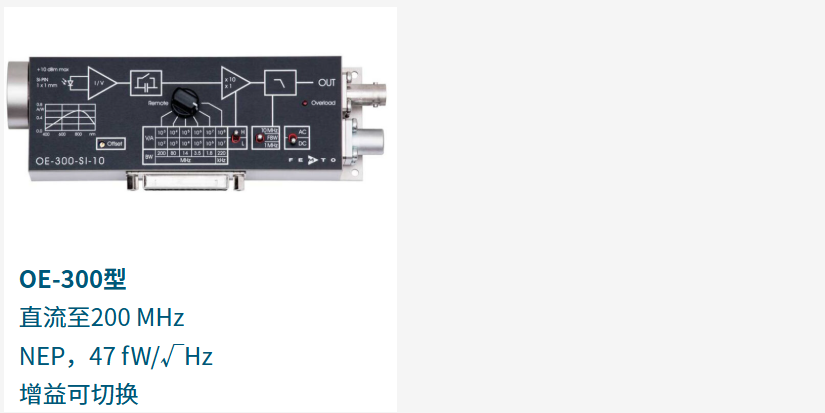

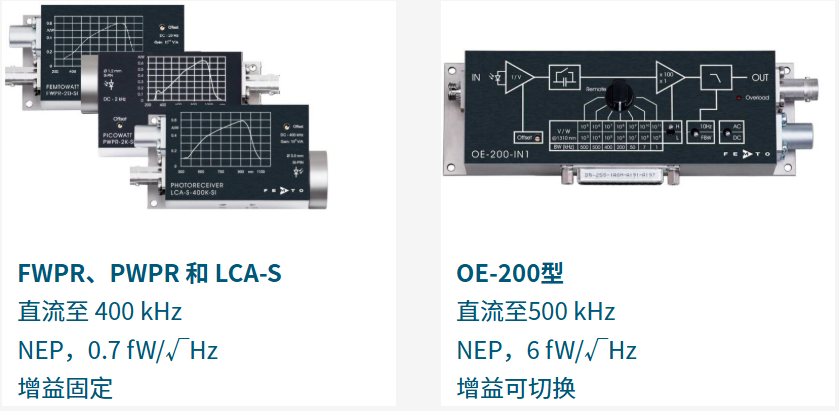

相关产品/配件
