产品概述
• TERAVIL提供的光纤耦合太赫兹光谱仪T-FIBER具有灵活而坚固的设计。它集成了带两个光纤输出端口的飞秒光纤激光器。与普通的Ti：Sapphire振荡器相比，光纤激光器更小，更便宜，更可靠，并且具有适合生成太赫兹频率的参数。
• 飞秒激光器，延迟线和信号记录电子装置集成在一个紧凑的外壳中，占地面积仅为40×40 cm。光谱仪中使用较少的自由空间光学系统允许长时间稳定运行。快速延迟线的特殊“无轴承”设计使其具有长寿命。延迟线允许以10频谱/秒的速度和116 ps的时间窗口进行实时数据采集。
• 光纤耦合的THz发射器和检测器使实验几何形状之间的切换比以前更加容易。由于其紧凑的尺寸和运输过程中的可靠性，T-FIBER光谱仪专用于实验室以及实际应用。我们也很乐意根据OEM客户的特殊要求对其进行定制。

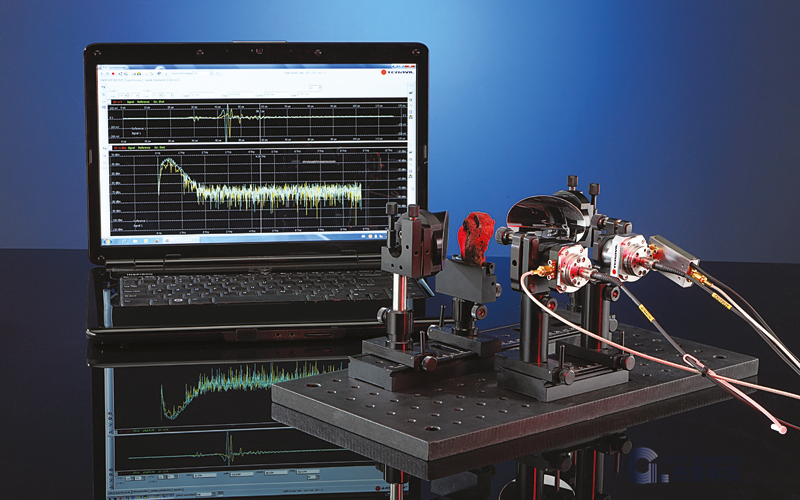

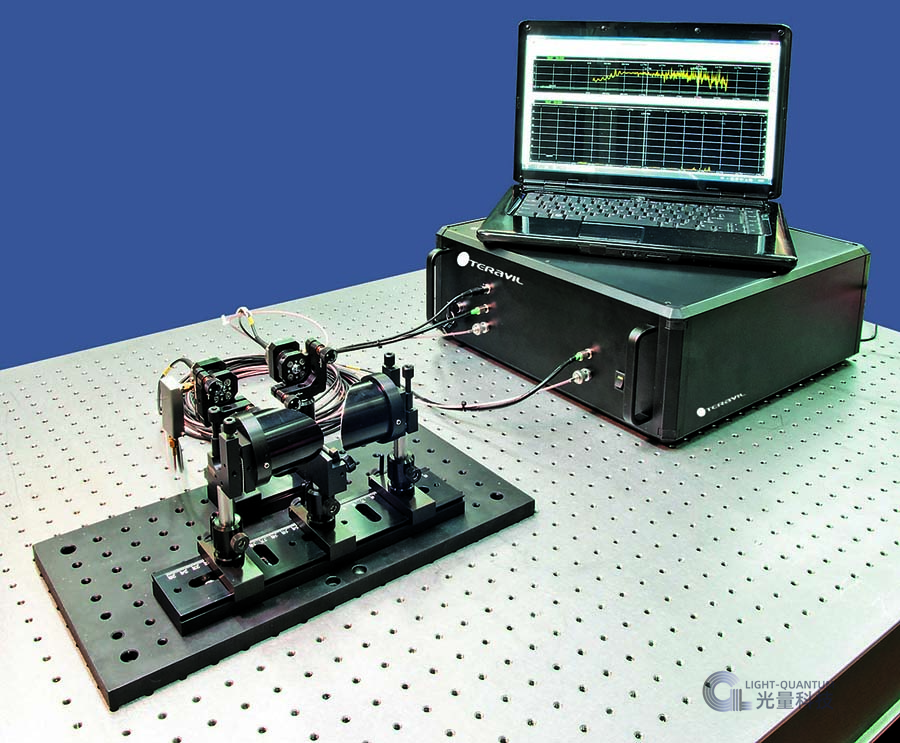

• T-FIBER光谱仪的基本设置包括光轨，光纤耦合太赫兹发射器，检测器，两个PE透镜和样品架。这种设置提供了传输几何形状，并且对准较为简单。
• 可以选择提供测角仪平台。这种廉价的模块允许在多种常见的几何结构中运行，包括透射率和大约3mm的可调角度反射。18.5°至90°。它也可以用于独特的THz散射实验，因为样品和检测器的角度可以独立更改。该模块还提供了更好的太赫兹光束聚焦能力。
特征
• 泵脉冲光纤传输
• 实时测量
• 长寿命延迟线
• 设计的灵活
• THz成像能力
• 完整的PC控制
• 用户友好的软件
• 性价比高
应用
• 时间分辨宽带太赫兹光谱
• 生产过程监控
• 有害物质检测
• 油漆和涂料层厚度测量
• 食品和农产品质量检验
• 医学影像
技术规格
类型 | 发射器 | 探测器 | ||
EMT-08-FC | EMT-10-FC | DET-08-FC | DET-10-FC | |
光导天线 | ||||
光导材料 | LT-GaAs | GaBiAs | LT-GaAs | GaBiAs |
晶圆的尺寸 | 5 × 1.5 mm | |||
厚度 | 600 µm | |||
天线类型 | 带状传输线 | 偶极 | ||
偏置电压 | ≤ 50 V，典型值40 V. | |||
太赫兹中心评率 | ~0.5 THz | 0.5 THz | ||
太赫兹检测带宽 | – | 高 达 5 THz | ||
集成聚焦镜头 | ||||
材料l | HRFZ-silicon | |||
几何形状 | 超半球 | |||
太赫兹光束输出 | 准直或发散 | – | ||
输出光束 | ||||
波长 | 800±40 nm | 1060±40 nm | 800±40 nm | 1060±40 nm |
光纤长度 | 1±0.1 m | |||
光纤输入的光功率 | <100 mW | |||
光纤连接器 | FC/PC | |||
用于800 nm波长的光纤耦合太赫兹探测器 |
EMT-8-FC | 包括Si镜头，带FC PC连接器的光纤，带BNC连接器的同轴电缆 |
用于800 nm波长的光纤耦合太赫兹探测器 |
DET-8-FC | 包括Si镜头，带FC PC连接器的光纤，带BNC连接器的同轴电缆 包括Si镜头，带FC PC连接器的光纤，带 |
用于1060 nm波长的光纤耦合太赫兹发射器 |
EMT-10-FC | BNC连接器的同轴电缆 |
用于1060 nm波长的光纤耦合太赫兹探测器 |
DET-10-FC | 包括Si镜头，带FC / PC连接器的光纤，带BNC连接器的同轴电缆 |
布局示意

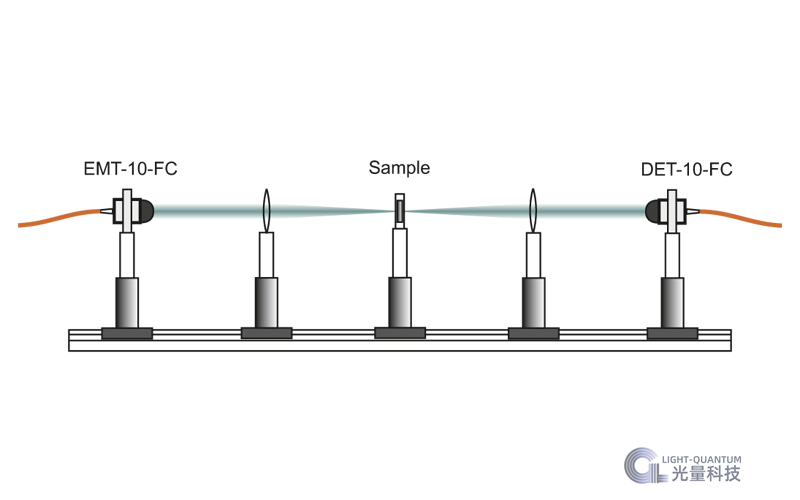

样本区原理图布局（基本版）

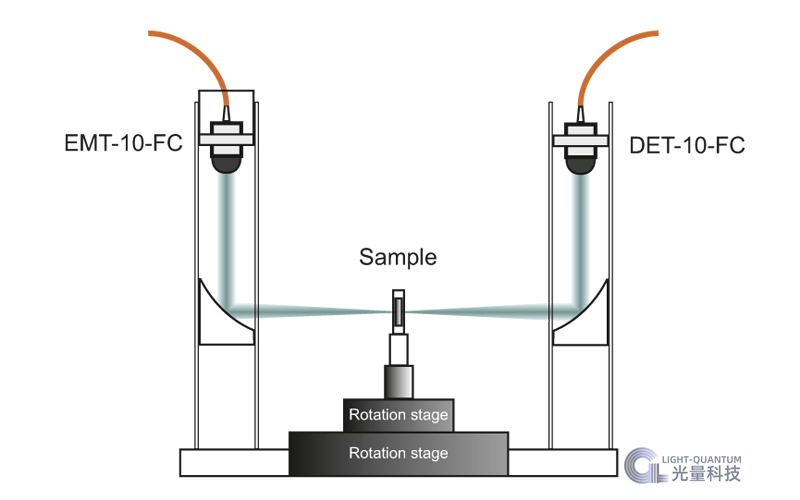

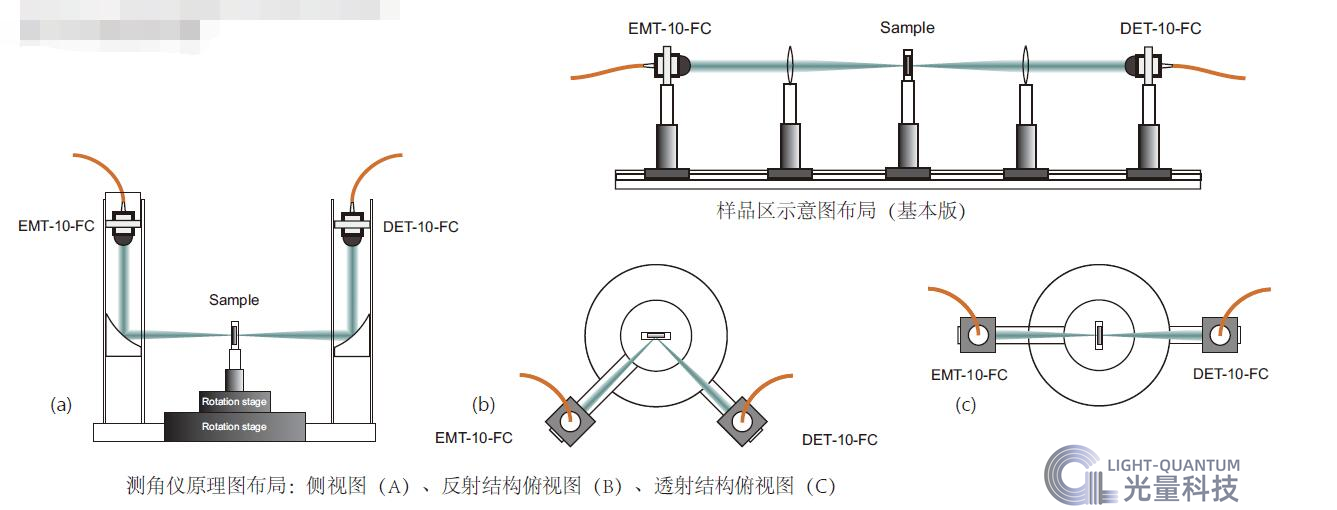

测角仪原理图布局：侧视图

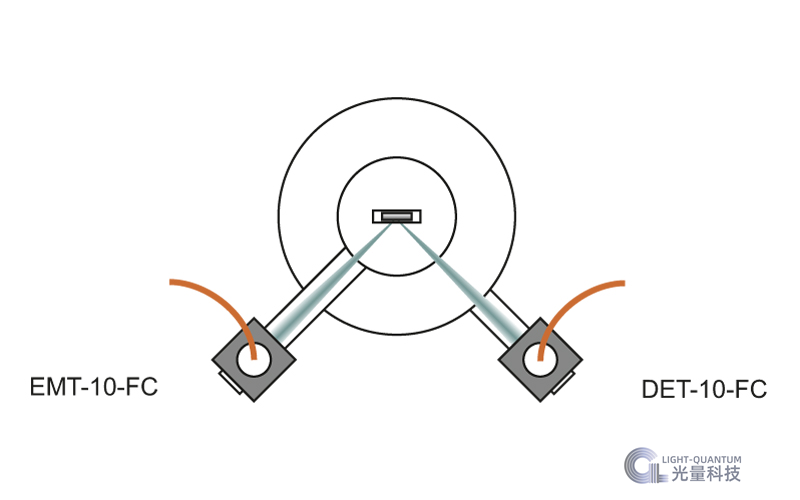

测角仪原理图布局：反射几何体的俯视图

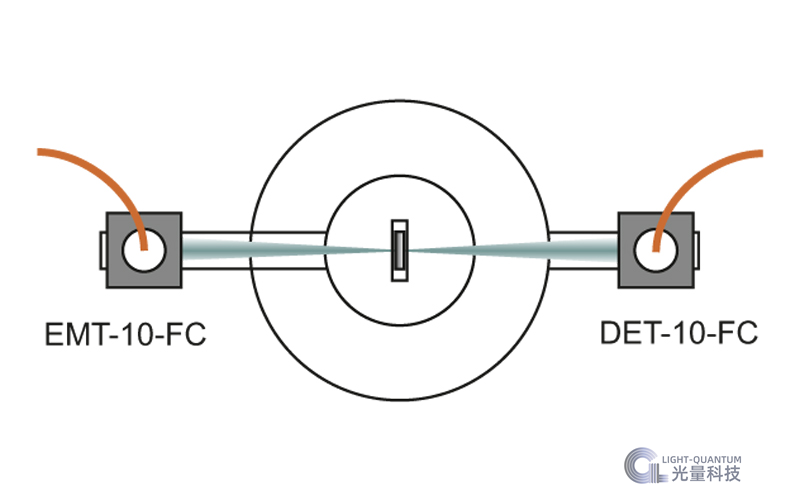

测角仪原理图布局：传动几何的俯视图

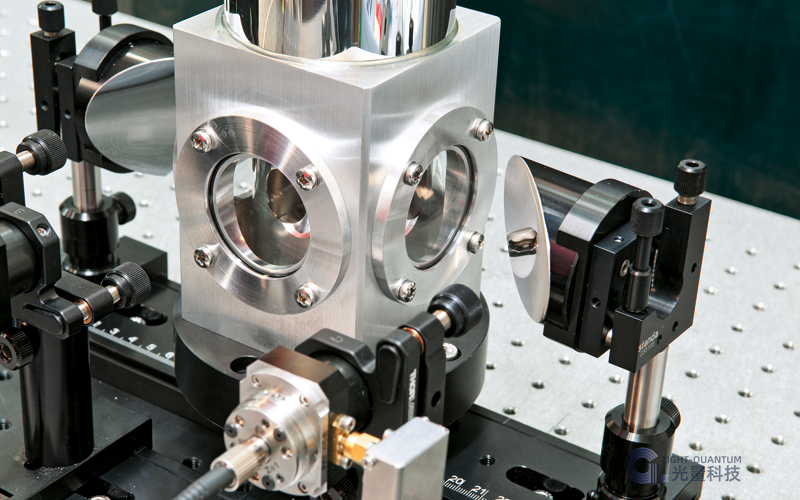

量身定制的T-FIBER光谱仪示例

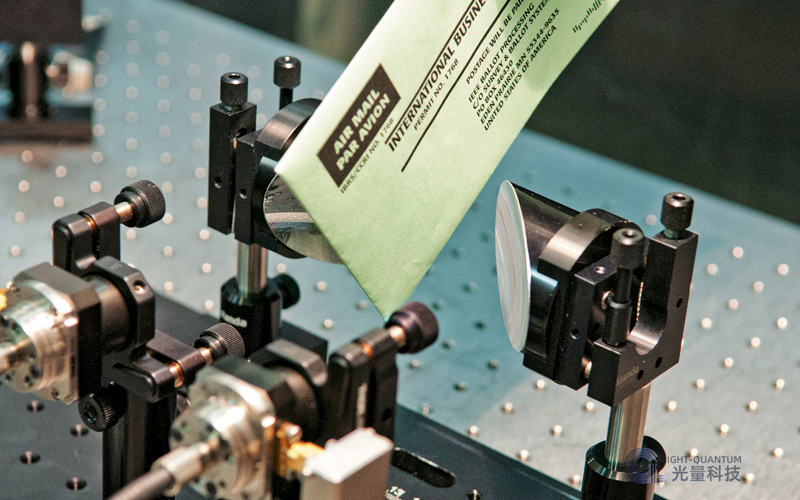

量身定制的T-FIBER光谱仪示例
量身定制的T-FIBER光谱仪示例
量身定制的T-FIBER光谱仪示例
