产品描述
FEMTO 的 DHPVA 宽带放大器系列包含以下优点:与选择的增益设置无关的可变增益高达 x1000、100 或 200 MHz 带宽、优秀的增益平坦度、低的噪声和精密放大器的低偏移漂移。在不影响被测信号形状的前提下,示波器和 AD 转换器的灵敏度提高了不少。
普通变增益放大器的带宽通常随增益的增加而减小。因此,脉冲和快速信号的上升和下降时间将随所选增益设置而变化,使精确和可靠的时间分辨测量变得困难。FEMTO解决了这个问题。对于所有增益设置,带宽和上升/下降时间在整个增益范围内保持恒定,最大偏差在 ±10 % 以内。
FEMTO 选择的多级放大器设计避免了可编程衰减器或倍增放大器的缺点,这些放大器的动态受到主放大级的噪声和漂移性能的限制。由于采用了复杂的多级设计,DHPVA 系列同样适用于从约 100 μV 到 300 mV (动态范围 70 dB)的输入信号。由于其优秀的直流稳定性,应用信号平均时,动态范围可以进一步增加,提供从 10 µV 到300 mV (90 dB)的有效可用信号范围。
产品特征
• 可变增益从10 到 60 dB(x3 到 x1000)
• 带宽 DC 至 100 或 200 MHz,与所选增益设置无关
• 直流漂移仅有 0.3 µV/°C
• 可切换 10 或 20 MHz 低通滤波器,以尽量减少带宽噪声
• 输入噪声 2.3 nV/√Hz
• 本地和远程控制
应用
• 示波器和瞬态记录前置放大器
• 光电倍增管放大器
• 用于光接收器和电流放大器的信号增强器
• 时间分辨脉冲和瞬态测量
• 自动测量系统
产品规格
型号 |
DHPVA-101 |
DHPVA-201 |
低截止频率 |
DC/10 Hz,可切换 |
DC/10 Hz,可切换 |
高截止频率 |
10/100 MHz,可切换 |
20/200 MHz,可切换 |
增益平稳度【dB】 |
±0.15 |
±0.15 |
增益【dB】 |
10/20/30/40/50/60, 可切换 |
10/20/30/40/50/60, 可切换 |
输入电压噪音 |
2.3 nV/√Hz |
2.3 nV/√Hz |
输入电压漂移 |
0.3 µV/°C |
0.3 µV/°C |
输入/输出 |
50 Ω, BNC |
50 Ω, BNC |
输入回波损耗S11 |
−31 dB @ 100 MHz |
−22 dB @ 200 MHz |
输出回波损耗S22 |
−35 dB @ 100 MHz |
−30 dB @ 200 MHz |
输出电压(功率) |
±1 V (+10 dBm) |
±1 V (+10 dBm) |
监视器输出 |
DC – 100 kHz |
DC – 100 kHz |
控制器接口 |
TTL, CMOS, 光隔离 |
TTL, CMOS, 光隔离 |
偏移量可通过微调器或外部控制电压调节。LED 显示所选增益设置。输出短路保护。电源通过 3 针 LEMO® 插座。该装置设有配合连接器。可选电源PS-15。欲了解更多信息,请查看数据表或联系 sales@light-quantum.cn。
新的改进型号 DHPVA-101 和 DHPVA-201 取代了以前的型号 DHPVA-100 和 DHPVA-200。它们是完全兼容的,提供至少相同或更好的电气性能。如果提供适当的替代冷却,例如将放大器安装到足够大的机箱/机架系统上,则可以移除散热器。
DHPVA-201所选增益设置【dB】的典型性能特征

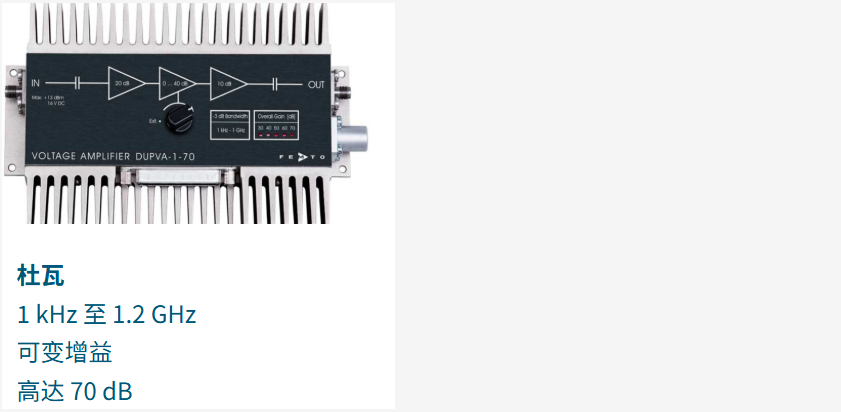

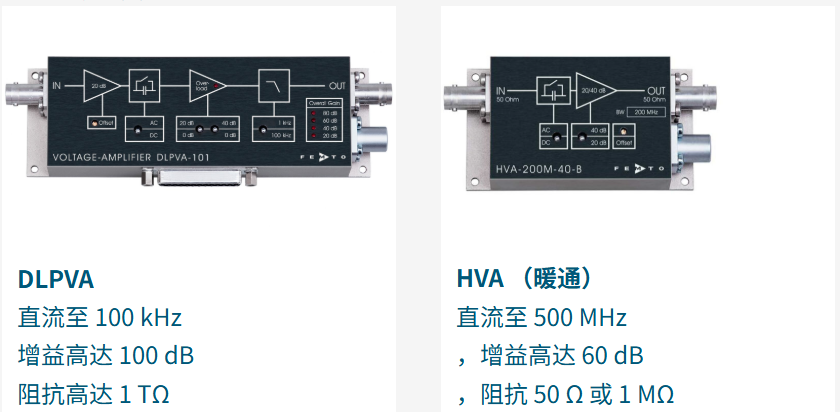

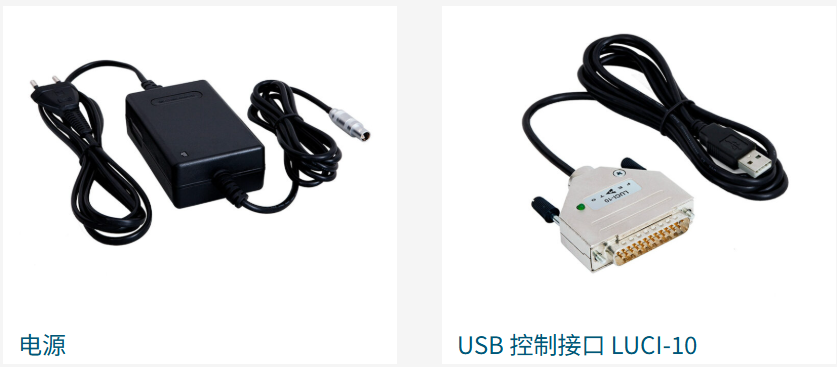

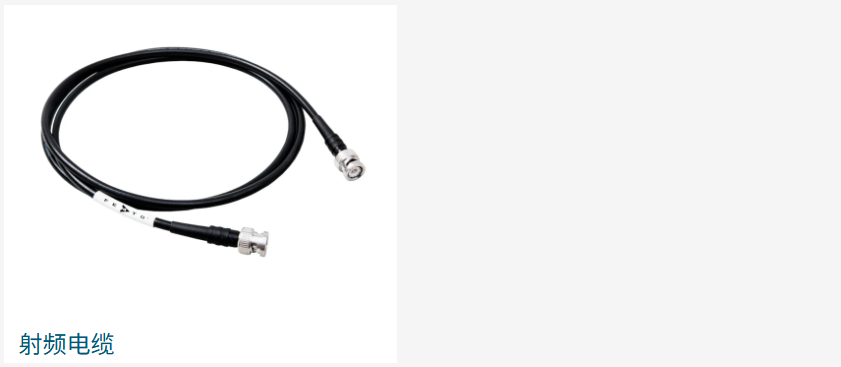

相关产品/附件
