产品中心STINGRAY-1550 1550nm 高功率 光纤放大器
STINGRAY-1550 1550nm 高功率 光纤放大器
Cybel
STINGRAY-1550
留言咨询>>
产品详情
相关资料
STINGRAY-1550
1550nm 高功率 光纤放大器
输出功率1至25瓦
宽带宽1545至1565纳米
单模单频
宽动态范围
标准或保偏光纤
高偏振消光比
控制模式：自动功率控制与自动电流控制
高光束质量：M²小于1.1
描述

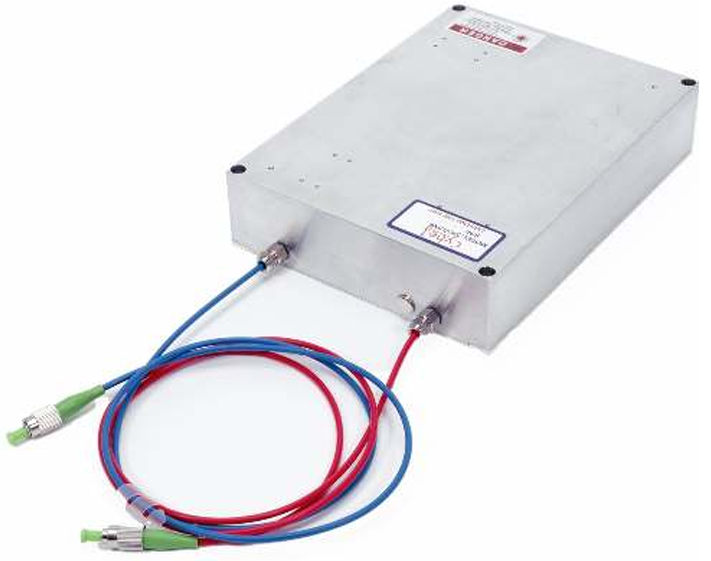

CYBEL STINGRAY-1550是一款1550nm高功率单模单频放大器，可提供高达25瓦的饱和输出功率，其输出光束接近衍射极限（即M2<1.1）。
该设备提供标准型和保偏光纤两种配置，能够在1545nm至1565nm带宽范围内为用户提供稳定的高性能表现。通过RS232或USB接口可实现对输出功率及关键运行参数（如自动电流控制ACC与自动功率控制APC模式）的监控。
SKYLINE系列放大器是高效紧凑的全光纤 OEM 模块，适用于工业加工、实验室研究、光传输系统及野外部署等多种应用场景。
应用
相干/光谱光束合成
自由空间通信
光谱分析
测绘成像
激光雷达与传感
测试与测量
放大器种子源
技术规格
| 光学参数 | 单位 | 最小值 | 最大值 | 注释说明 |
| 光学带宽 | nm | 1545 | 1565 | |
| 输入信号功率 | dBm | -10 | 13 | |
| 输入信号线宽 | kHz | 10 | ||
| 输出信号功率 | W | 1 | 15 | 基于整机 |
| ASE输出功率 | mW | 200 | 输出功率=25 W时 | |
| 偏振消光比 | dB | ≥17 | 额定输出功率下 | |
| 输出光束质量 M² | M² | 1.1 | ||
| 输出功率可调范围 | % | 10-100 | 标称值 | |
| 输出功率波动 | % | ≤3 | RMS值 | |
| 输出隔离度 | dB | -30 | 光纤隔离器 | |
| 输出光纤长度 | 1米/标准或熊猫型 FC/APC | 铠装缆 | ||
| 监控光纤长度 | 1米/标准或熊猫型 FC/APC | 3mm护套 | ||
| 输入光纤长度 | 1米/标准或熊猫型 FC/APC | 3mm护套 | ||
| 电气参数 | ||||
| 工作电压 | V | 18至30 | ||
| 预热时间 | 分钟 | 20 | ||
| 功耗 | W | 200 | 最大输出功率=25W时 | |
| 控制接口 | USB和RS 232 | |||
| 工作模式 | ACC和APC | |||
| 通用参数 | ||||
| 外形尺寸 | mm | 200x150x43 | 不含散热器 | |
| 存储温度 | °C | -20至70 | ||
| 工作外壳温度 | °C | -10至50 | ||
| 湿度 | % | 5至95 | 非冷凝环境 | |
