产品描述
FWPR-20 系列光接收器结合了低噪声硅或 InGaAs PIN 光电二极管和特别设计的跨阻放大器，具有高达 1012 V/A 的高增益和低噪声。这一独特的组合使光接收器具备飞瓦级的灵敏度，其卓越的低 NEP 值为 0.7 fW/√Hz。能够直接检测到大约 50 fW 的光功率。在选配 FEMTO 锁相放大器的情况下，可以达到检测到亚飞瓦级的功率水平。
得益于其高灵敏度，FEMTO 的 FWPR-20 系列光接收器可以在许多应用场景中取代APDs、PMTs 和 Ge 光电二极管。不需要昂贵的高压电源或冷却。与基于单光子计数组件的 APD 相似，FWPR-20-SI 在可见及近红外波段提供高量子效率。在时间要求不高的应用中，例如当光子计数器的信号积分几 10 ms 或更长时间时，FWPR-20-SI 光接收器以较低的成本实现了可观的信噪比。用于近红外光谱的 InGaAs 型号 FWPR-20-IN 实现了与基于液氮冷却的锗探测器和外部放大器的复杂系统相似的结果。由于其内部集成的低噪声和高增益放大器，FWPR-20 飞瓦光接收器的输出端可以直接获得伏特范围的信号。

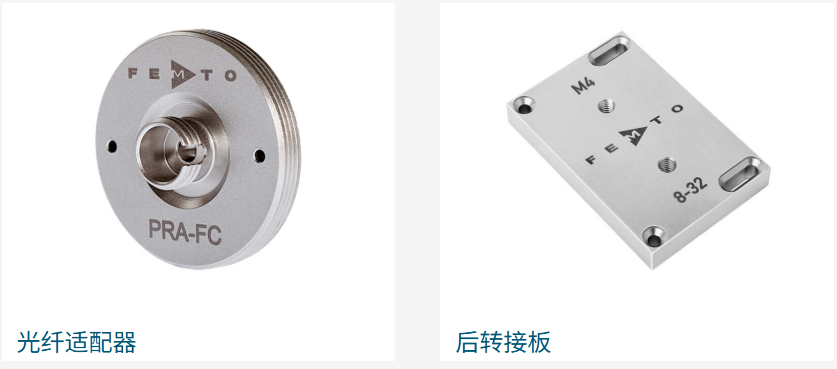

自由空间输入（FST）设计为 1.035 英寸-40 螺纹法兰，配有螺旋耦合环。它可以广泛兼容各种制造商的光学配件，例如镜头、管子、笼式系统、光学适配器等。通过简单地拧上 PRA 系列的光纤适配器，自由空间输入可以轻松转换为光纤连接（FC，FSMA）。
产品特征
• 低噪声 – NEP 0.7 fW/√Hz
• 包含高达 1012 V/A 的跨阻放大器
• 波长范围从 320 nm 到 1700 nm
应用
• 荧光测量
• 光谱学
• 电泳
• 色谱分析
• 替代光电倍增管（PMT）、雪崩光电二极管（APD）和液氮冷却锗光电二极管
产品规格
|
型号 |
FWPR-20-SI-FST |
FWPR-20-IN-FST |
|
光电二极管 |
1.1 x 1.1 mm2Si |
0.5 mm Ø InGaAs-PIN |
|
光谱范围 |
320 – 1100 nm |
900 – 1700 nm |
|
带宽（−3 dB） |
DC – 20 Hz |
DC – 20 Hz |
|
上升/下降时间(10 % - 90 %) |
18 ms |
18 ms |
|
跨阻增益 |
1 x 1012 V/A |
1 x 1011 V/A |
|
最大转化增益 |
0.6 x 1012 V/W (@ 960 nm) |
0.95 x 1011 V/W (@ 1550 nm) |
|
噪音等效功率（@ 1 Hz） |
0.7 fW/√Hz (@ 960 nm) |
7.5 fW/√Hz (@ 1550 nm) |
输出电压 ±最大 10 V（@ 100 kΩ 负载）。偏移可通过电位计调节。输出短路保护。螺纹 M4 和 8-32 安装孔，用于标准安装柱。电源 ±15 V，通过 3 针 Lemo® 插座。该设备随附一个配对连接器。可选电源 PS-15。有关更多信息，请查看数据表或联系 sales@light-quantum.cn 。

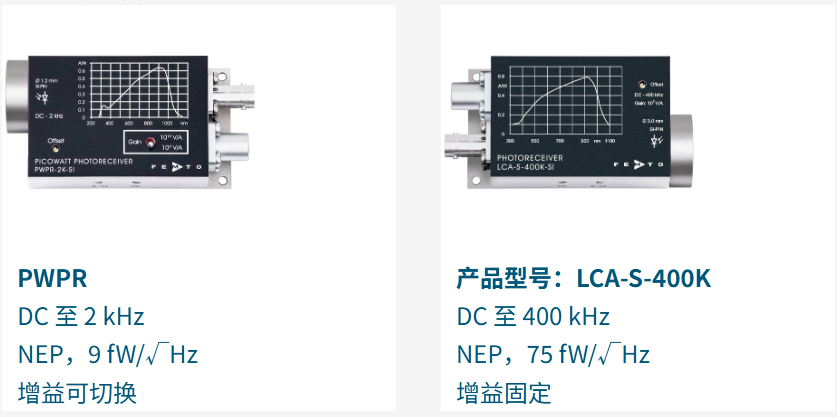

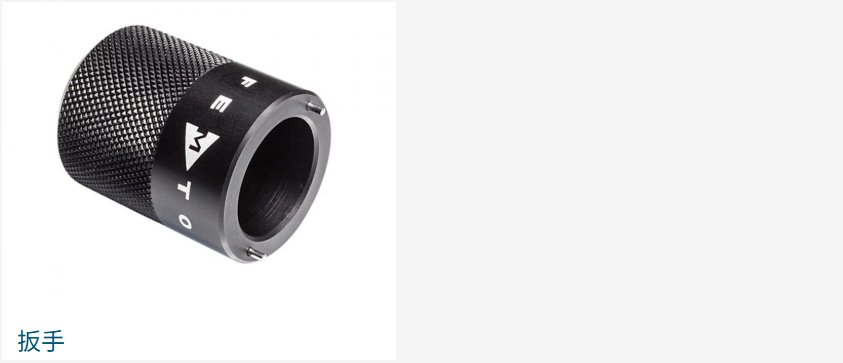

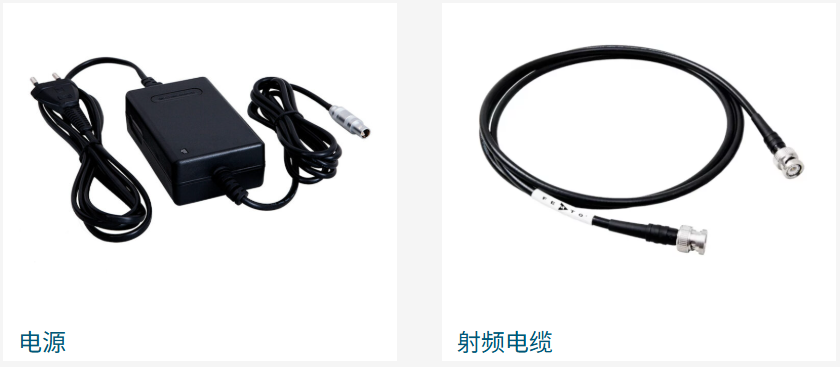

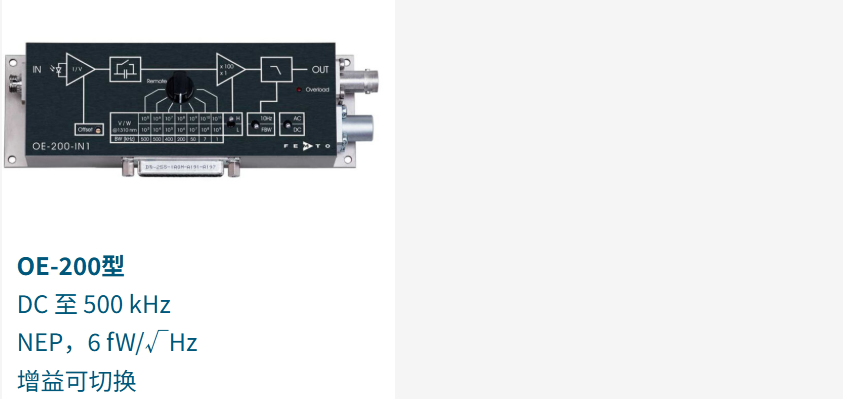

相关产品/配件
