FLINT logo

高重复频率激光器

  • 10 MHz、40 MHz 或 80 MHz 的重复频率
  • <50 fs 的脉宽
  • 20 W 的高功率型号
  • 0.5 µJ 的高能量型号
  • CEP 稳定或重复频率锁定


详情

FLINT 高重复频率飞秒振荡器基于久经考验的 CARBIDE 和 PHAROS 激光器系列的工业级设计,可提供业界领先的输出参数,确保卓越的性能和长期稳定性。

最新型号 FLINT-FL2 在 10、40 或 80 MHz 的重复频率下可提供高达 20 W 的输出功率、0.5 μJ 的脉冲能量以及短至 50 fs 脉冲宽度。

而 FLINT-FL1 振荡器则支持载波包络相位(CEP)稳定或外触发重复频率锁定(RRL)功能,其重复频率可在 60 至 100 MHz 范围内调节。

为满足工业与科研应用需求,FLINT 系列提供标准型和短脉冲(SP)两种配置,并配备自动化全集成谐波发生器以提供 515 nm 二次谐波输出,同时通过HIRO 外置谐波发生器还可获得 343 nm 三次谐波和 257 nm 四次谐波输出。


输出特性

型号

FL1

FL2-SP

FL2

关键特征

CEP

RRL

紧凑型

短脉冲

高功率和高能量

脉宽

< 100 fs

< 120 fs

< 50 fs

< 120 fs

< 170 fs 1)

重复频率

60 – 100 MHz 2)

10 MHz

40 MHz

80 MHz

平均输出功率

0.5 W

1 W

8 W

4 W

5 W

20 W

单脉冲能量

6 nJ 3)

12.5 nJ 3)

100 nJ 3)

0.4 µJ

0.5 µJ

0.25 µJ

中心波长

1035 ± 10 nm

1030 ± 10 nm

偏振

线偏振,水平方向

光束质量, M²

< 1.2

< 1.3

< 1.2

光束指向稳定性

< 10 µrad/°C

长期功率稳定性
(100小时) 4)

< 0.5%

集成的二次谐波发生器 5)

n/a

可选;转换效率> 30% 6)

外置的二次谐波、三次谐波、四次谐波发生器 5)

参考用于 FLINT 的 HIRO

集成的衰减器

n/a

包含

    1)基于 20 W 标准型号激光器,可根据要求提供 8 W 和 12 W 低功率型号的激光器。

2)标准重复频率为 80 MHz;重复频率可从给定范围中选择。

3)取决于重复频率。给出了 80 MHz 的近似值。

4)在稳定的环境中以及使用功率锁定。表示为 NRMSD(归一化均方根偏差)。

5)对于 2H,3H 或 4H 等外部谐波发生器,请参考 HIRO 中的 FLINT。

6)特指高功率下的转换效率。


外形尺寸

型号FL1FL2-SPFL2
激光器头 (长×宽×高)448 × 206 × 115 mm543 × 322 × 146 mm
电源箱和水冷机集成支架 (长×宽×高)642 × 553 × 540 mm642 × 553 × 673 mm
水冷机不同方案可选,请联系 sales@light-quantum.cn


环境与使用要求

型号FL1FL2-SPFL2
运行温度15 – 30 ºC (建议使用空调)
相对湿度< 80% (无水凝)
电气要求100 V AC, 7 A – 240 V AC, 3 A; 50 – 60 Hz100 V AC, 12 A – 240 V AC, 5 A; 50 – 60 Hz
额定功率200 W
功耗100 W150 W
水冷机
功耗600 W1000 W


光斑质量

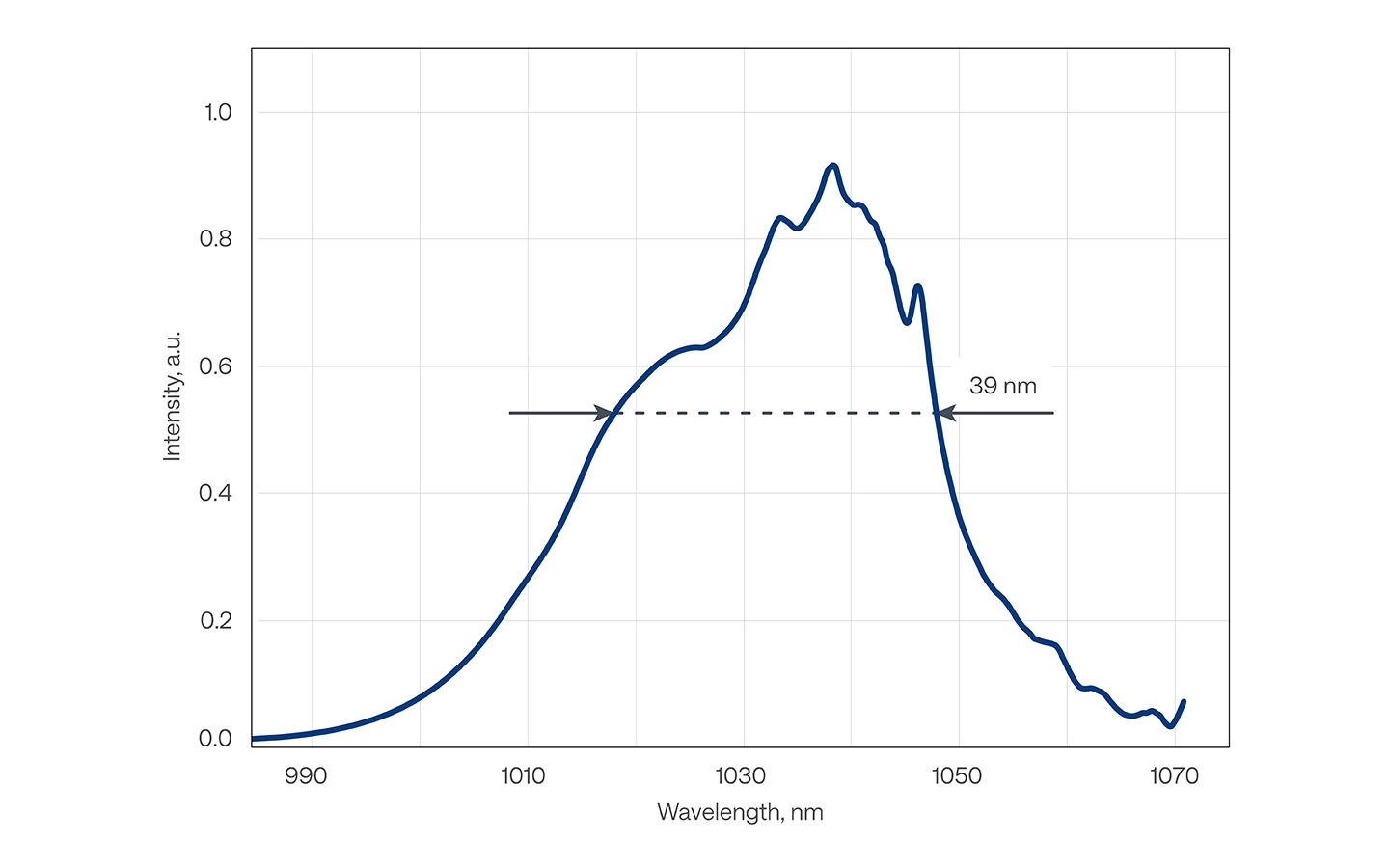

FLINT-FL2-SP 的典型光谱

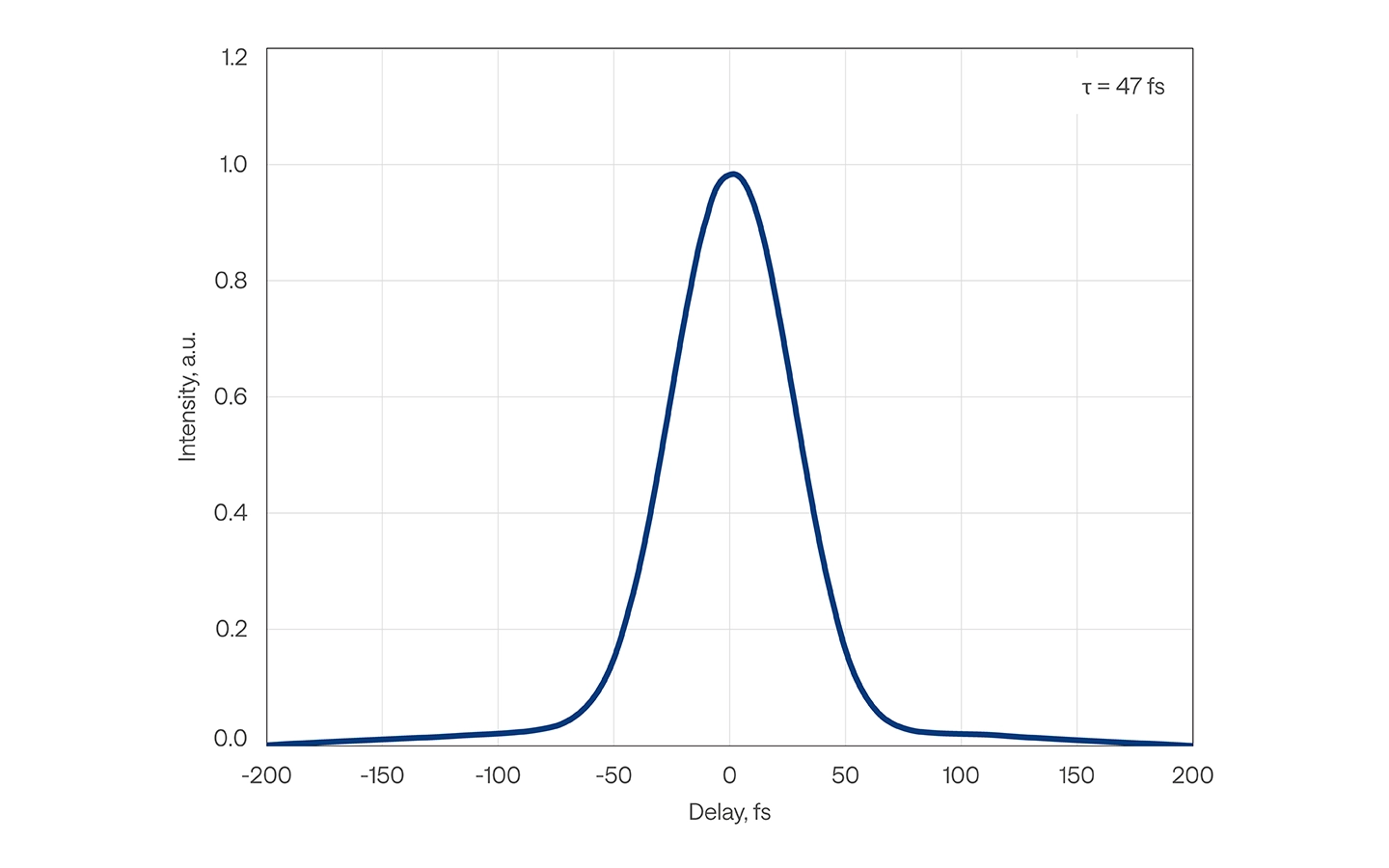

FLINT-FL2-SP 的典型脉宽

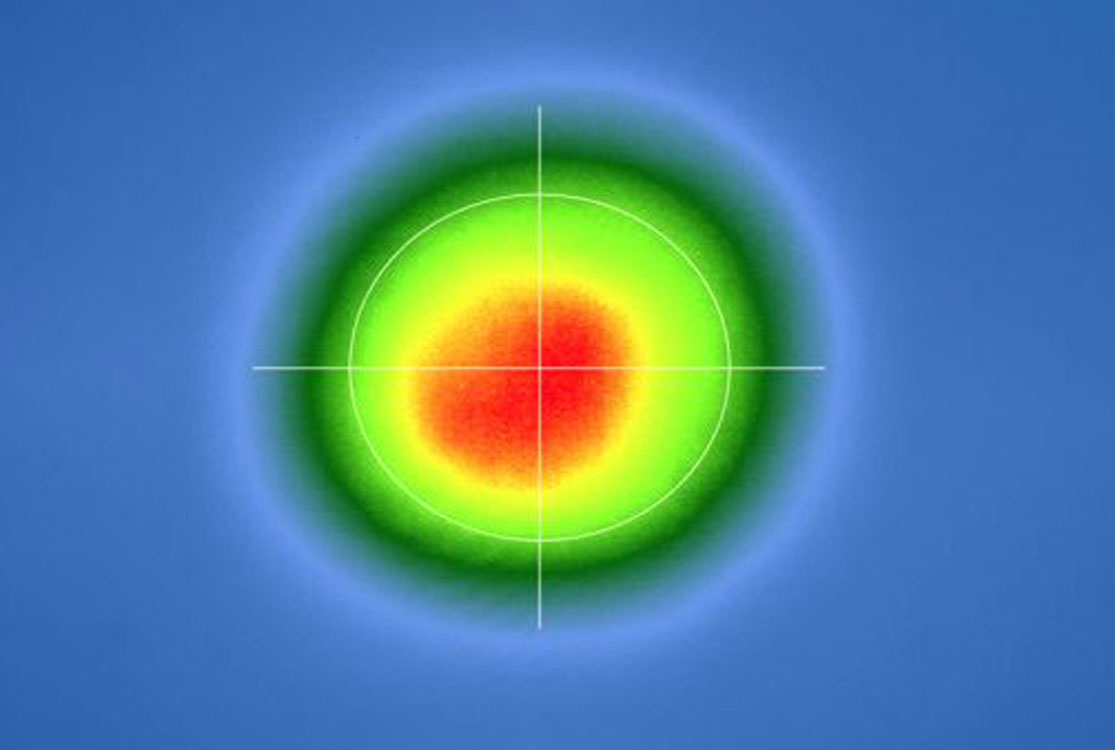

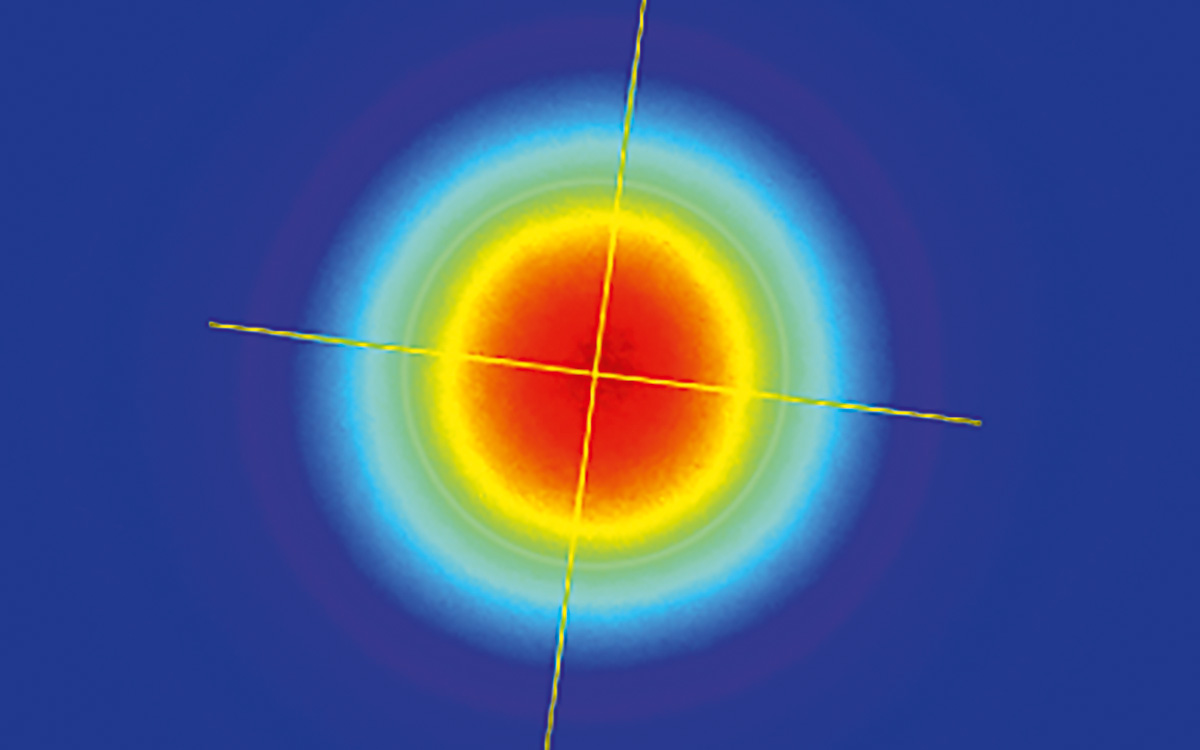

FLINT-FL2-SP 的典型光斑

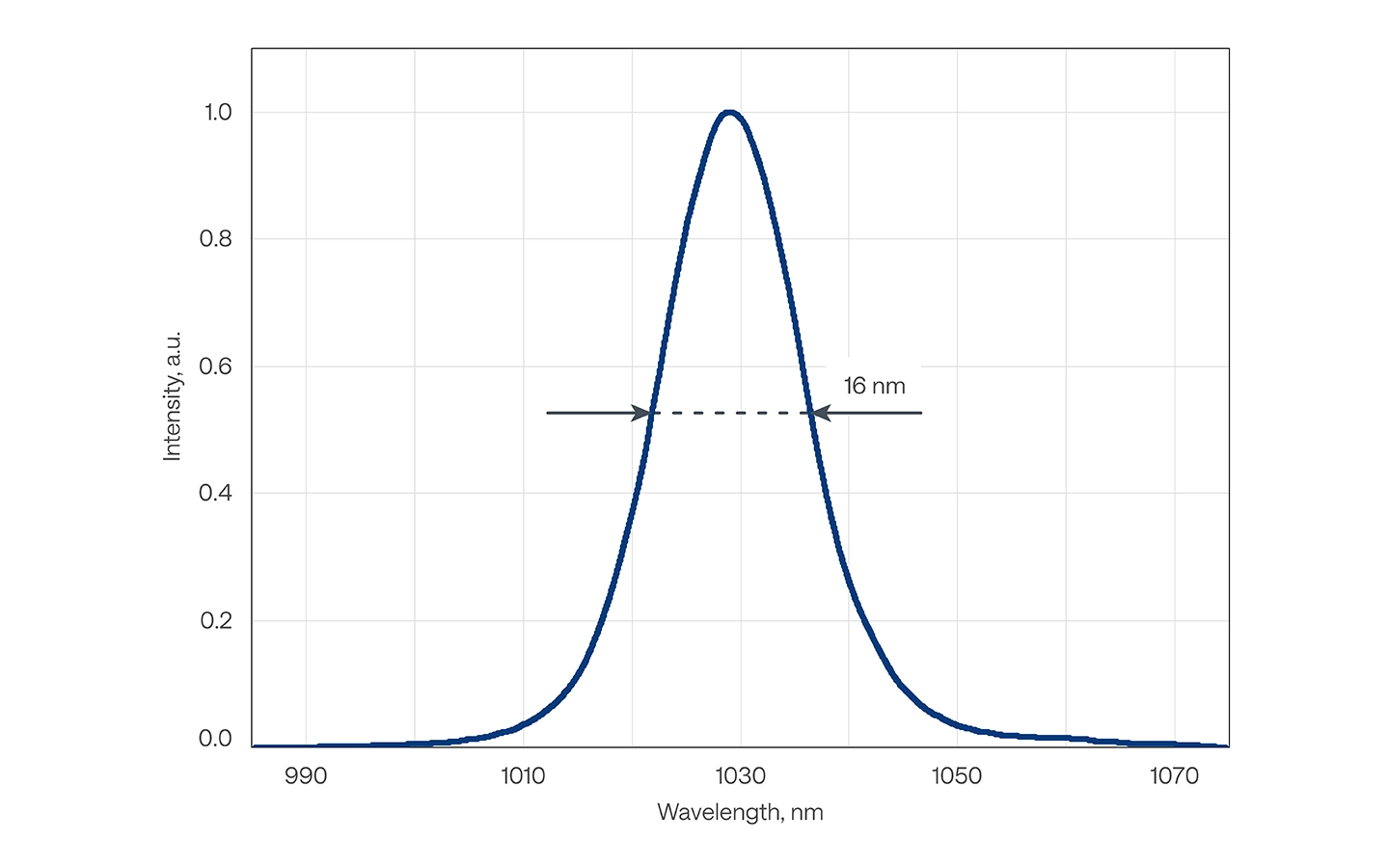

FLINT-FL1 的典型光谱

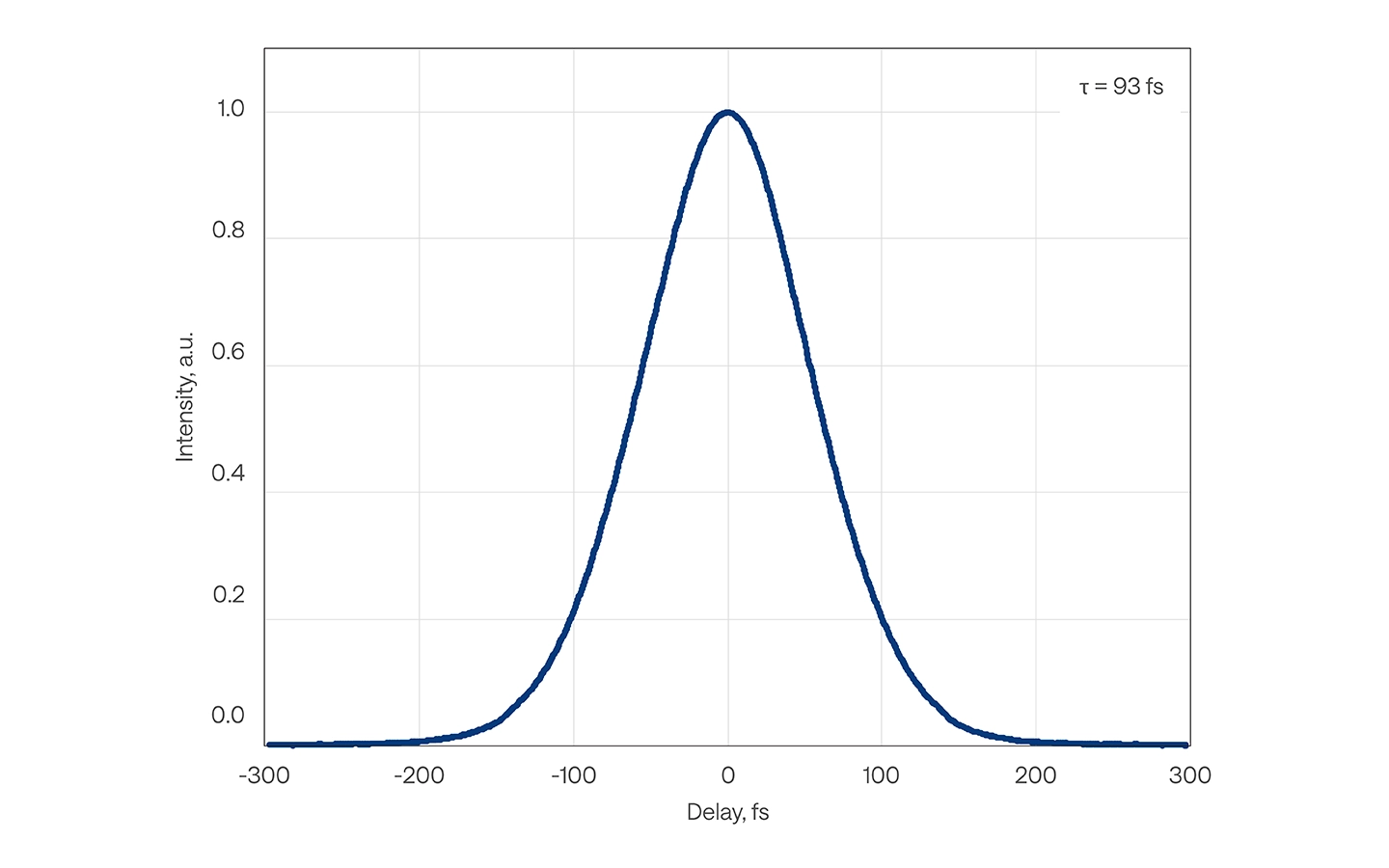

FLINT-FL1 的典型脉宽

FLINT-FL1 的典型光斑

FLINT-FL1 的典型光斑


稳定性

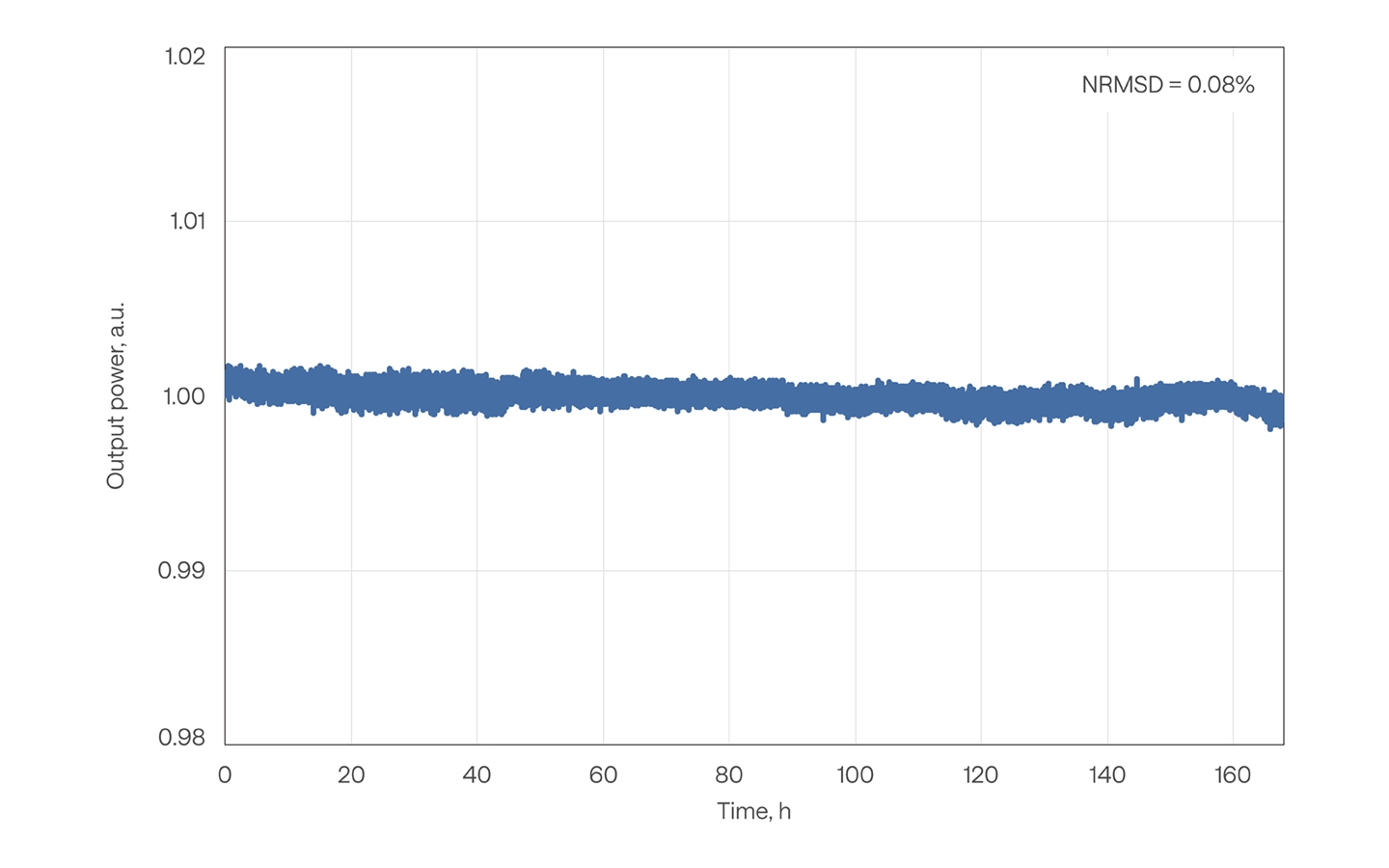

FLINT-FL2(20 W)在恶劣环境条件下 7 天以上的输出功率稳定性

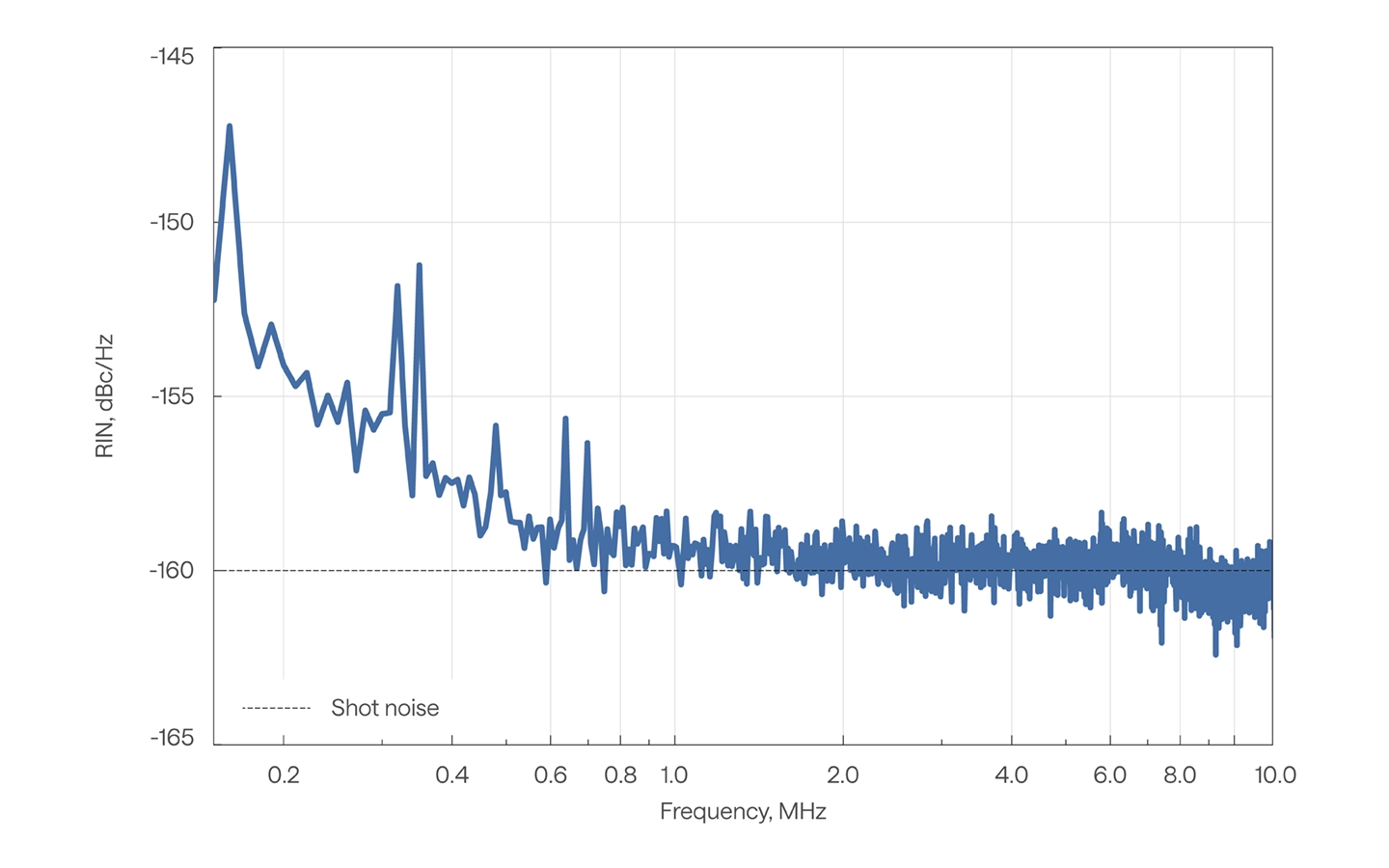

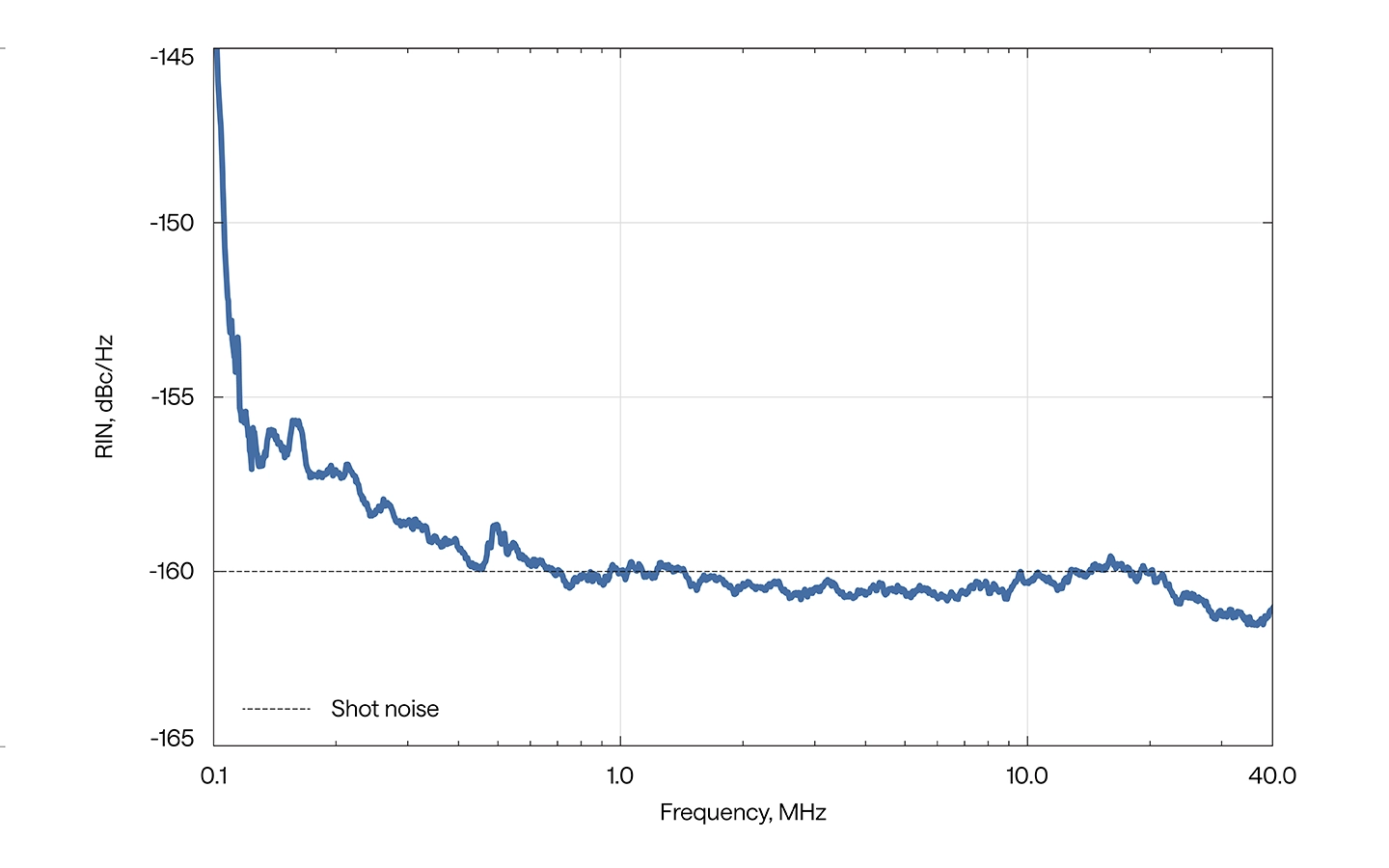

FLINT 振荡器的相对强度噪声 (RIN),在 1 MHz 以上时散粒噪声限制 -160 dBc/Hz


CEP 稳定与重复频率锁定

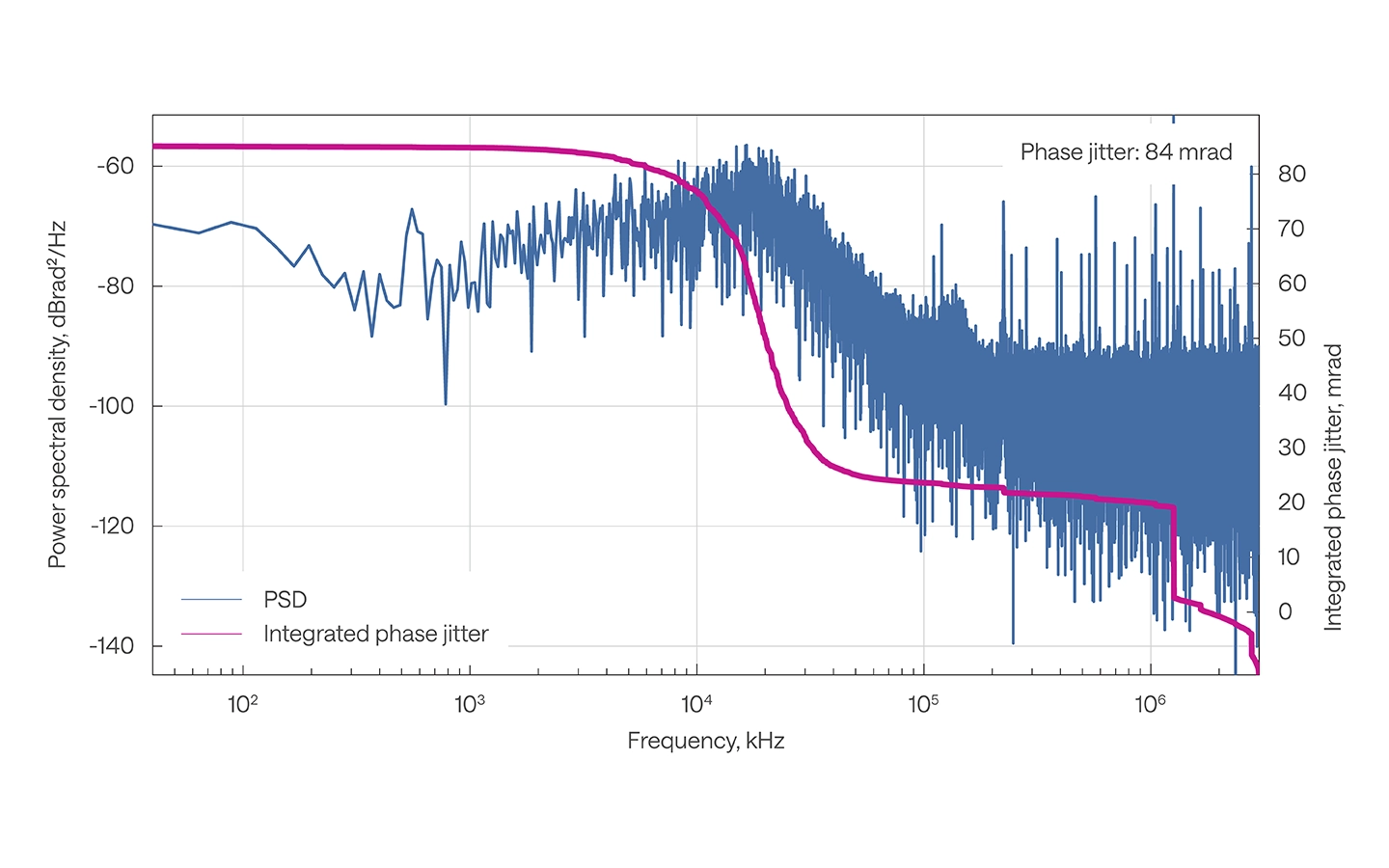

CEP 锁定时 FLINT 振荡器的相位噪声数据

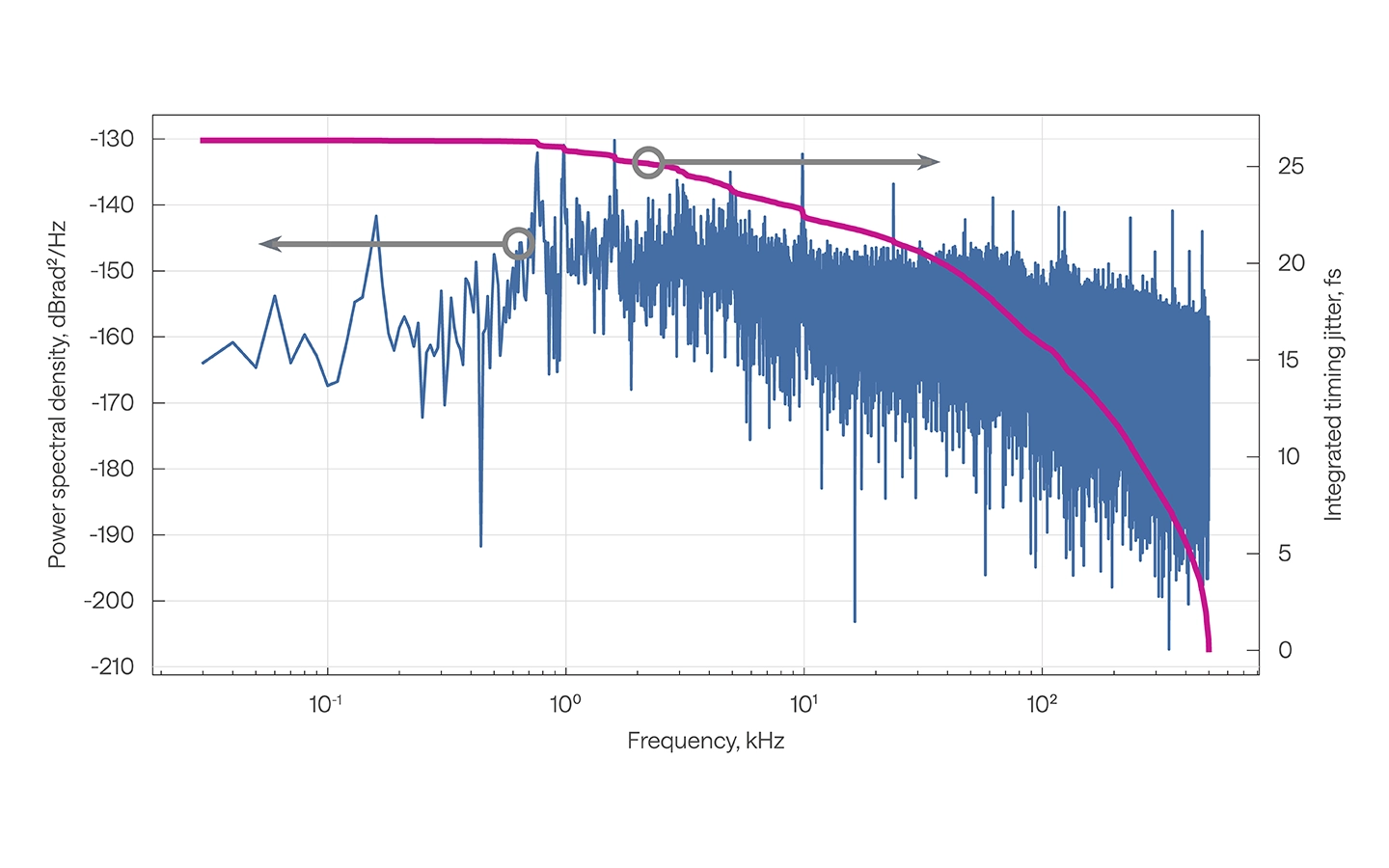

锁定至 2.8 GHz 射频源时的 FLINT 振荡器的相位噪声数据

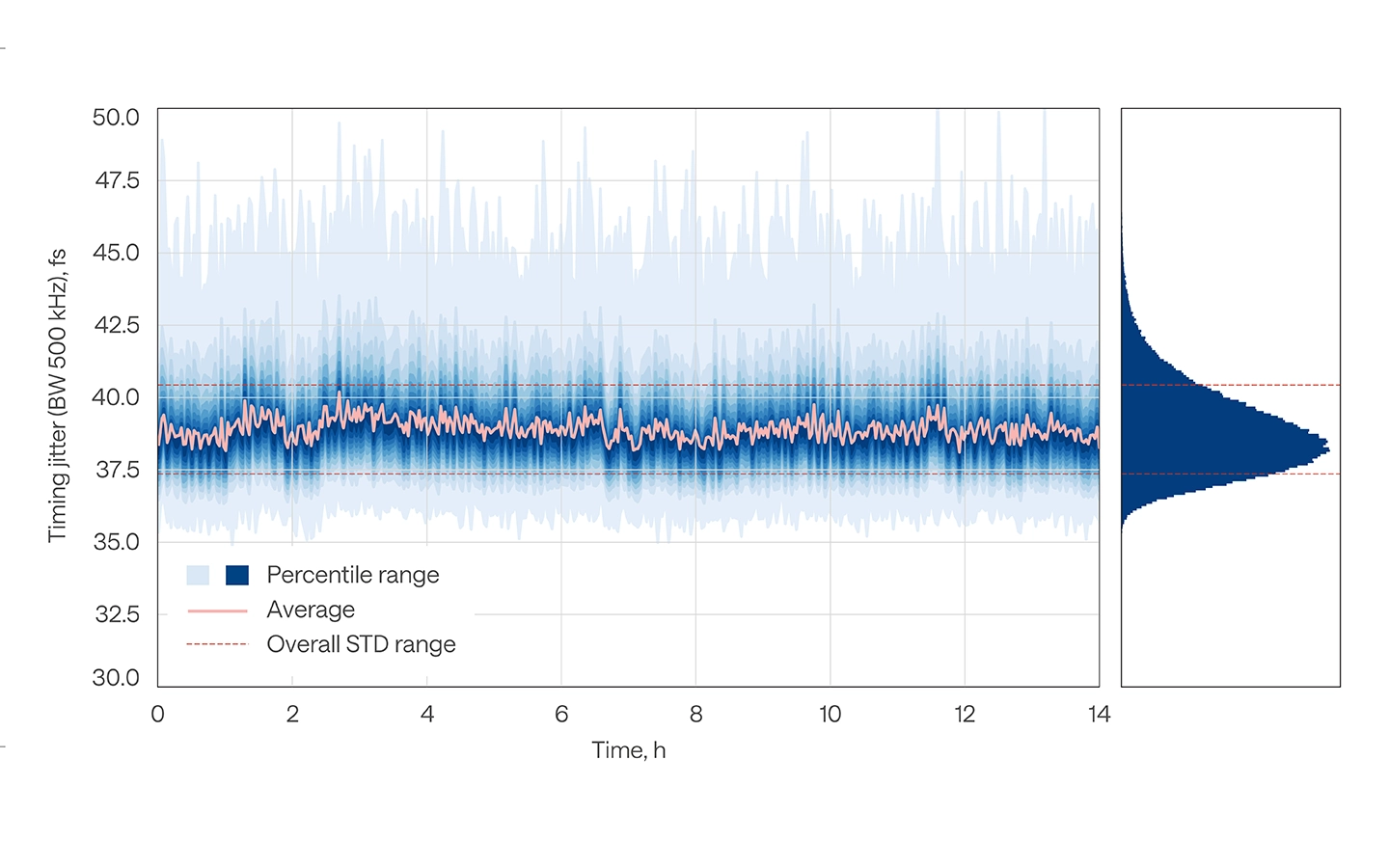

14 h 的时序抖动稳定性,在 FLINT 振荡器锁定至 2.8 GHz 的射频源时


轮廓图

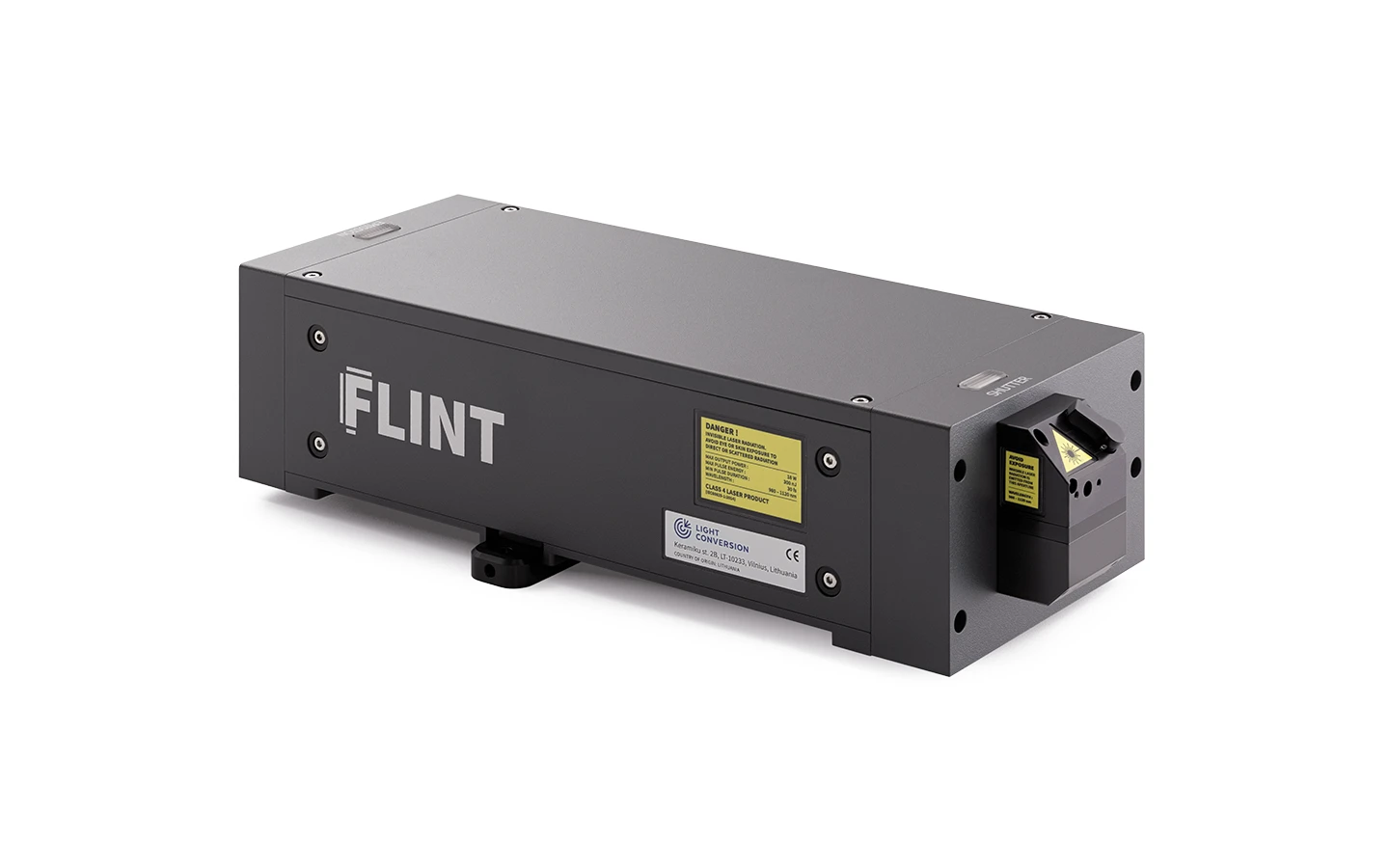

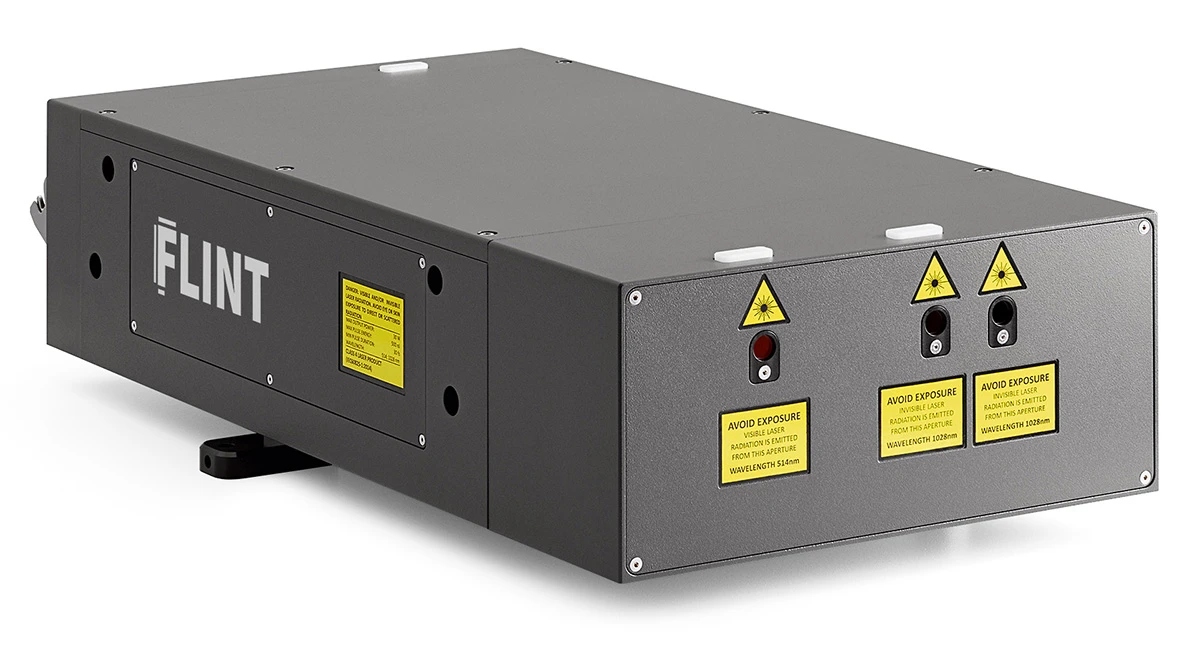

FLINT-FL2 飞秒振荡器

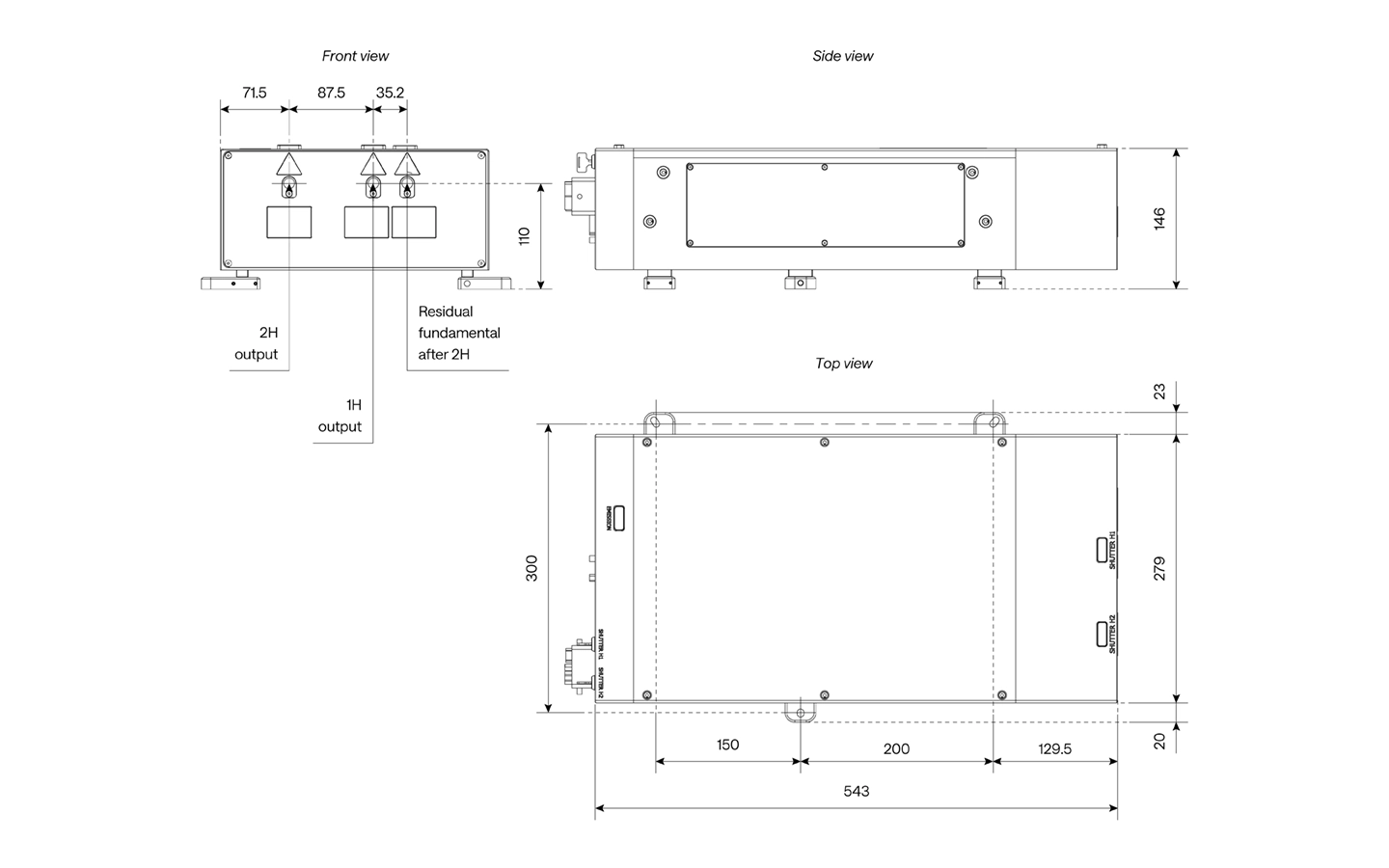

FLINT-FL2 轮廓图

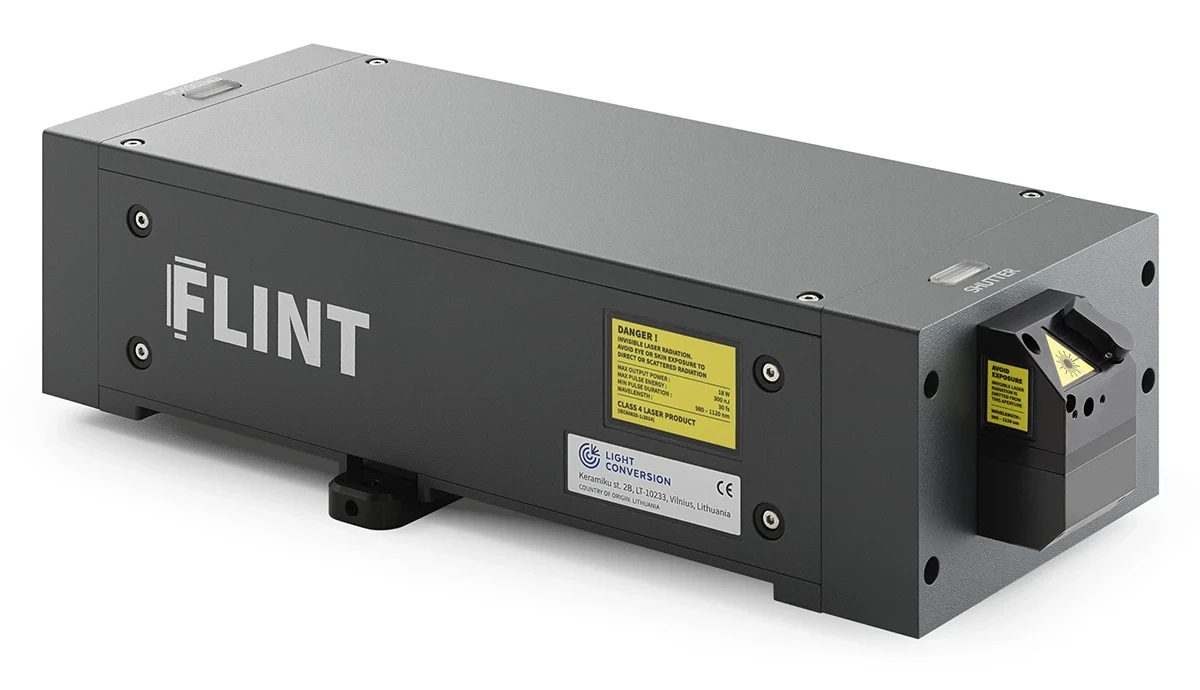

FLINT-FL1 飞秒振荡器

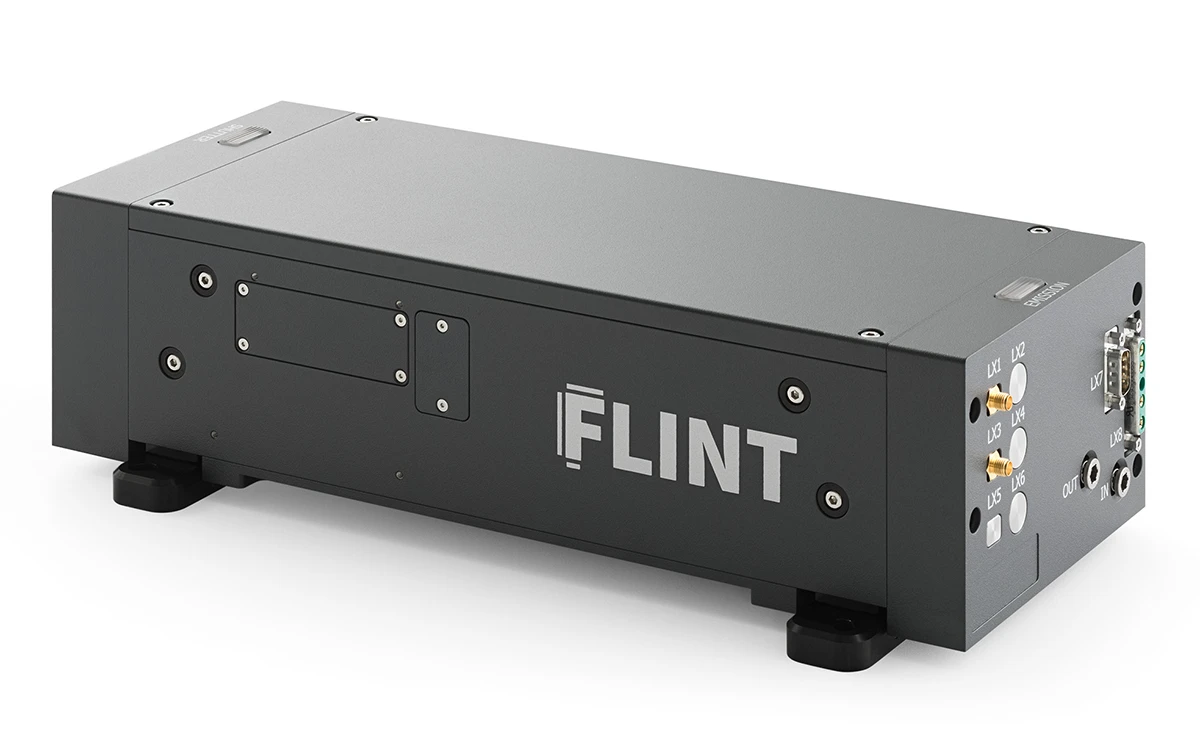

FLINT-FL1 飞秒振荡器背面

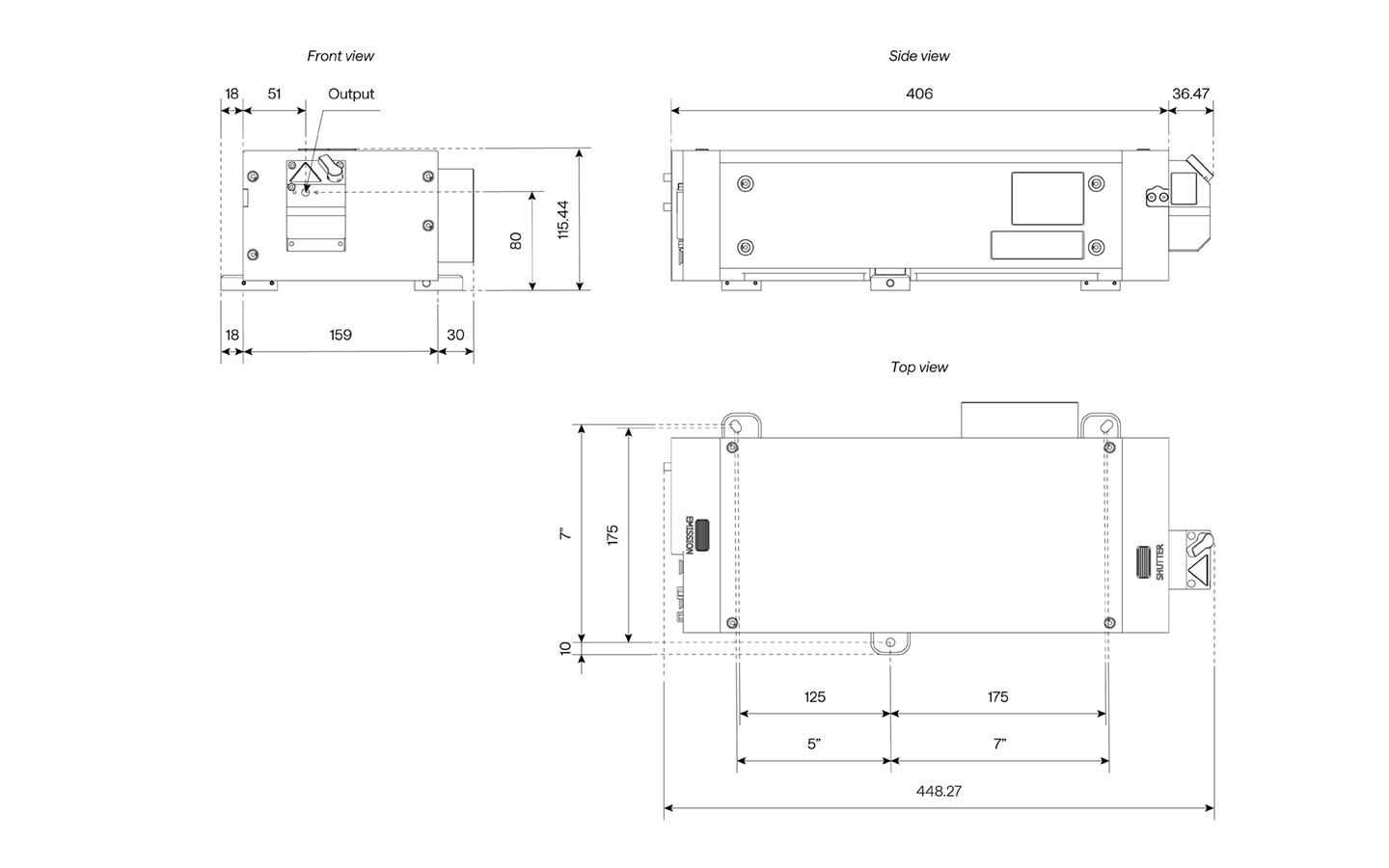

FLINT-FL1 轮廓图


可选扩展

1、自动二次谐波发生器

配备自动二次谐波发生器(HG)的 FLINT 振荡器通过软件控制实现基波(1H)或二次谐波(2H)输出。HG 可完全集成到工业级一体设计中。

如果同时需要基波和二次谐波输出,或者需要更高次谐波,那么 HIRO 谐波发生器就是相应解决方案。


2、CEP 稳定功能

FLINT 振荡器可以配备反馈电子器件,用于稳定输出脉冲的载波包络相位 (CEP)。振荡器的载波包络偏移量 (CEO) 以 < 100 mrad 的标准偏差主动锁定到重复率的 1/4 处。


CEP 锁定时 FLINT 振荡器的相位噪声数据


3、重复频率锁定

FLINT 振荡器可为重复频率锁定的应用进行定制。通过安装在腔内的两个压电级和相应的反馈电子设备,实现重复频率与外部射频信号同步。

重复频率锁定系统可以保证在大于 500 MHz 的射频参考频率下,定时抖动小于 200 fs。可根据要求提供连续相移。


锁定至 2.8 GHz 射频源时的 FLINT 振荡器的相位噪声数据


14 h 的时序抖动稳定性,在 FLINT 振荡器锁定至 2.8 GHz 的射频源时
