双独立光学参量放大器
- 两个独立可调输出光
- 每个通道调谐范围 240 nm – 20 μm
- 转换效率 > 25%
- 高稳定性输出
详情

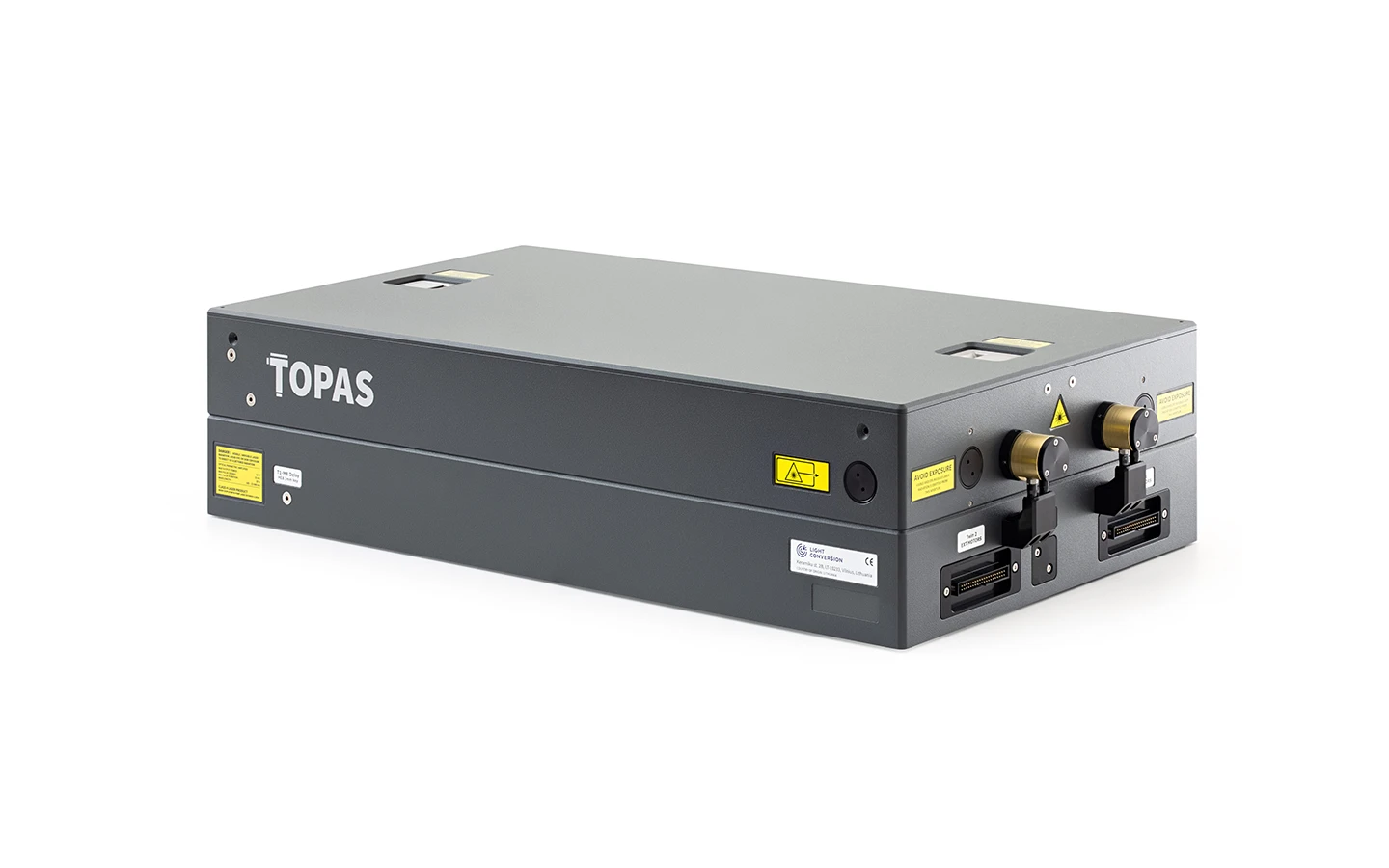

TOPAS-TWINS 由两个独立的且集成一体内的光学参量放大器 (OPA) 组成。两个 OPA 共享相同的白光种子源，以保证两个输出的高稳定性，且具有 CEP 稳定的中红外脉冲调谐范围为 4.5 – 15 µm。
两种 OPA 均可选配波长扩展功能，波长范围为 240 nm – 20 μm。每个 OPA 的输出规格参数与 TOPAS‑PRIME 相同。泵浦脉冲能量取决于脉宽。有关更多详细信息，请参见规格参数。
规格说明（ UFS（20-70fs））
TOPAS-TWINS 的输出特性是根据以下泵浦激光器的参数给出的：
- 800 nm
- 1 mJ
- 1 kHz 重复频率
- 30 – 40 fs
- 高斯光束泵浦
Note 1: 规格为单个 TOPAS-TWINS 通道的规格。
Note 2: 泵浦脉宽和波长影响规格。
Note 3: 输出能量或 OPA 可在 1 – 4 mJ 范围内线性增加，但设备需针对特定泵浦能量进行安装和优化（如果泵浦能量变化超过安装值的 ±10％，设备必须重新优化以获得优异性能）。
泵浦激光器要求
| 型号 | TOPAS-TWINS | |
| OPA 通道 | OPA-1 | OPA-2 |
| 输入波长 | 770 – 830 nm | |
| 泵浦脉宽 (FWHM) | 20 – 70 fs | |
| 泵浦脉冲能量 | 0.15 – 1 mJ | 0.15 – 4 mJ |
| 重复频率 | < 25 kHz 1) | |
| 最大功率 | 每路OPA输入功率15W 2) | |
| 输入偏振 | 水平 | |
| 光谱宽度 | < 1.2 倍转换极限 | |
| 能量稳定性 | < 1% RMS偏差 3) | |
| 脉宽的稳定性 | < 1% 脉冲之间 4) | |
| 脉冲前沿倾斜 | < 10% 的脉冲宽度 | |
| 脉冲对比度 | < 1 : 20 | |
| 光束质量 (M2) | < 1.3 5) | |
| 光束像散 | < 0.15 6) | |
| 输入光束空间轮廓 | 高斯 - 超高斯 | |
| 强度调制 | < 15%, 无热点 7) | |
| 光束指向稳定性 | < 10 μrad 8) | |
| 光束发散角 | < 1.2 倍衍射极限 | |
| 光束高度 | 距光学平台125 – 185 mm | |
| 光束尺寸 (1/e2) | < 9.5 mm 9) | |
1）DFG1（NDFG1）选项的最大重复频率为1 kHz。
2）如需更高泵浦功率选项，请联系sales@light-quantum.cn。
3）基于平均脉冲能量归一化，以归一化均方根偏差（NRMSD）表示。
4）基于平均脉冲持续时间归一化，以NRMSD表示。
5）M²指标仅适用于高斯光束。
6）归一化像散度——束腰位置差除以瑞利长度。
7）基于高斯或超高斯拟合归一化，以NRMSD表示。
8）以NRMSD表示（全角）。
9）可选配外部望远镜，适用于9.5-28毫米光束直径。
TOPAS-TWINS 输出 (1160 – 2600 nm)
| 型号 | TOPAS-TWINS |
|---|---|
| 调谐范围（信号光+闲频光） | 1160 – 1600 nm (信号光) 1600 – 2600 nm (闲频光) |
| 峰值转换效率（信号光+闲频光） | > 25% |
| 脉冲持续时间 | (1 – 1.5)倍泵浦脉冲宽度 @ 1160 – 1550 nm < 2 倍泵脉冲宽度 @ 1550 – 2600 nm |
| 时间带宽积 | < 1 |
| 偏振 | 垂直 (信号光) 水平 (闲频光) |
| 能量稳定性 | < 3% RMS 1) @ 1160 – 1550 nm |
1）统一为平均脉冲能量的正规化的均方根。
VIS-UV 可选扩展
| 扩展 | 标准 NIRUVIS | 单独混合器级 |
|---|---|---|
| 计算机控制水平 | 手动更改波长分离器 | |
| 波长范围 | 240 – 1160 nm | |
| 外壳 | 整体外壳 | 无共用外壳 |
| 输出端口数 | 4 个波长相关输出端口 | |
VIS 扩展 (475 – 1160 nm)
| 扩展 | 标准 NIRUVIS | 单独混合器级 | |
|---|---|---|---|
| 闲频光二次谐波 | 调谐范围 | 800 – 1160 nm | |
| 峰值转换效率 | > 2% | > 1.5% | |
| 脉冲持续时间 | (1 – 1.5) 倍泵浦脉冲宽度 | ||
| 偏振 | 垂直 | ||
| 信号光二次谐波 | 调谐范围 | 580 – 800 nm | |
| 峰值转换效率 | > 3% | ||
| 脉冲持续时间 | (1 – 1.5)倍泵浦脉冲宽度 @ 620 – 800 nm | ||
| 偏振 | 垂直 | 水平 | |
| 扩展 | 标准 NIRUVIS | 单独混合器级 |
|---|---|---|
| 新鲜泵浦选件 | 不可用 | |
| 调谐范围 SFI | 533 – 600 nm | |
| 峰值转换效率 | > 3% | |
| 调谐范围 SFS | 475 – 533 nm | |
| 峰值转换效率 | > 4% | |
| 脉冲持续时间 SFI 和 SFS | (1 – 1.5) 倍泵浦脉冲宽度 | |
| 偏振 | 垂直 | |
UV 扩展 (240 – 480 nm)
| 扩展 | 标准 NIRUVIS | 单独混合器级 | |
|---|---|---|---|
| SHI 二次谐波 | 调谐范围 | 400 – 480 nm | |
| 峰值转换效率 | > 0.4% | > 0.25% | |
| 脉冲持续时间 | (1.2 – 2) 倍泵浦脉冲宽度 | ||
| 偏振 | 水平 | ||
| SHS 二次谐波 | 调谐范围 | 290 – 400 nm | |
| 峰值转换效率 | > 0.5% | ||
| 脉冲持续时间 | (1.2 – 2) 倍泵浦脉冲宽度 | ||
| 偏振 | 水平 | 垂直 | |
| 扩展 | 标准 NIRUVIS | 单独混合器级 |
|---|---|---|
| 调谐范围 SFI二次谐波 | 266 – 295 nm | |
| 峰值转换效率 | > 0.3% | |
| 脉冲持续时间 | (1.2 – 2) 倍泵浦脉冲宽度 | |
| 偏振 | 水平 | |
| SFS 二次谐波调谐范围 | 240 – 266 nm | |
| 峰值转换效率 | > 0.3% | |
| 脉冲持续时间 | < 3 倍泵浦脉冲宽度 | |
| 偏振 | 水平 | |
DFG 扩展 (2600 – 13000 nm)
| 扩展 | NDFG1W 1) | NDFG1K 2) | NDFG2 | SIG-SIG NDFG |
| 调谐范围 | 2.6 – 9 μm | 2.6 – 4.5 μm | 4 – 13 μm | 4 – 13 μm |
| 最高转换效率 | > 0.2% | > 0.4% | > 0.2% | > 0.15% |
| 脉冲持续时间 | < 3倍泵浦脉冲宽度 | 无 | ||
| 偏振 | 水平 | |||
1）泵浦重复频率 – 1 kHz。晶体寿命为 1000 –2000 小时。
2）DFG 不可用。
规格说明（ FS（70-200fs））
TOPAS-TWINS 的输出特性是根据以下泵浦激光器的参数给出的：
- 800 nm
- 1 mJ
- 1 kHz 重复频率
- 100 – 150 fs
- 高斯光束泵浦
Note 1: 规格为单个TOPAS-TWINS通道的规格。
Note 2: 泵浦脉宽和波长影响规格。
Note 3: 每个TOPAS-TWINS通道的输出脉冲能量在1-4.5mJ范围内线性缩减，但设备需针对特定泵浦能量进行安装和优化（如果泵浦能量变化超过安装值的 ±10％，设备必须重新优化以获得优异性能）。
泵浦激光器要求
| 型号 | TOPAS-TWINS | |
| OPA 通道 | OPA‑1 | OPA‑2 |
| 输入波长 | 770 – 830 nm | |
| 泵浦脉宽 (FWHM) | 70 – 200 fs | |
| 泵浦脉冲能量 | 0.15 – 1.5 mJ | 0.15 – 4.5 mJ |
| 重复频率 | < 25 kHz 1) | |
| 最大功率 | 每路OPA 输入功率15 W 2) | |
| 输入偏振 | 水平 | |
| 光谱宽度 | < 1.2 倍转换极限 | |
| 能量稳定性 | < 1% RMS偏差 3) | |
| 脉宽的稳定性 | < 1% 脉冲之间 4) | |
| 脉冲前沿倾斜 | < 10% 的脉冲宽度 | |
| 脉冲对比度 | < 1 : 20 | |
| 空间模式质量 (M2) | < 1.3 5) | |
| 光束像散 | < 0.15 6) | |
| 输入光束空间轮廓 | 高斯- 超高斯 | |
| 强度调制 | < 15%, 无热力 7) | |
| 光束指向稳定性 | < 10 μrad 8) | |
| 光束发散角 | < 1.2 倍衍射极限 | |
| 光束高度 | 距光学平台125 – 185 mm | |
| 光束尺寸 (1/e2) | < 9.5 mm 9) | |
1）DFG1（NDFG1）选件的最大重复频率为1 kHz。
2）如需更高泵浦功率选项，请联系sales@light-quantum.cn。
3）相对于平均脉冲能量归一化，以归一化均方根偏差（NRMSD）表示。
4）相对于平均脉冲持续时间归一化，以NRMSD表示。
5）M²规格仅适用于高斯光束。
6）归一化像散——束腰位置差除以瑞利长度。
7）相对于高斯或超高斯拟合归一化，以NRMSD表示。
8）以NRMSD表示（全角）。
9）可选配外部望远镜，适用于光束直径9.5-28毫米。
TOPAS-TWINS 输出 (1160 – 2600 nm)
| 型号 | TOPAS-TWINS |
|---|---|
| 调谐范围 | 1160 – 1600 nm (信号光) 1600 – 2600 nm (闲频光) |
| 峰值转换效率（信号光 + 闲频光） | > 25% |
| 脉冲持续时间 | (0.7 – 1)倍泵浦脉冲宽度 |
| 时间带宽积 | < 1 |
| 偏振 | 垂直 (信号光) 水平 (闲频光) |
| 能量稳定性 | < 2% RMS 1) @ 1160 – 1550 nm |
1）统一为平均脉冲能量的正规化的均方根。
VIS-UV 可选扩展
| 标准 NIRUVIS | 单独混合器级 | |
|---|---|---|
| 计算机控制水平 | 手动更改波长分离器 | |
| 波长范围 | 240 – 1160 nm | |
| 外壳 | 整体外壳 | 无共用外壳 |
| 输出端口数 | 4 个波长相关输出端口 | |
VIS 扩展 (475 – 1160 nm)
| 扩展选件 | 标准 NIRUVIS | 单独混合器级 |
|---|---|---|
| 调谐范围 SHI | 800 – 1160 nm | |
| 峰值转换效率 | > 5% | > 3% |
| 脉冲持续时间 | (0.7 – 1) 倍泵浦脉冲宽度 | |
| 偏振 | 垂直 | |
| 调谐范围 SHS | 580 – 800 nm | |
| 峰值转换效率 | > 8% | |
| 脉冲持续时间 | (0.7 – 1) x 泵浦脉冲宽度 | |
| 偏振 | 水平 | |
| 扩展 | 标准 NIRUVIS | 单独混合器级 |
|---|---|---|
| 新鲜泵浦选件 | 不可用 | |
| 调谐范围 SFI | 533 – 600 nm | |
| 峰值转换效率 | > 5% | |
| 峰值时 SFI | (0.7 – 1) 倍泵浦脉冲宽度 | |
| 调谐范围 SFS | 475 – 533 nm | |
| 峰值转换效率 | > 7% | |
| 脉冲持续时间 SFS | (0.8 – 1.2) 倍泵浦脉冲宽度 | |
| 偏振 | 垂直 | |
UV 扩展 (240 – 480 nm)
| 扩展 | 标准 NIRUVIS | 单独混合器级 |
|---|---|---|
| 调谐范围 FHI | 400 – 480 nm | |
| 峰值转换效率 | > 1.5% | > 0.6% |
| 脉冲持续时间 | (0.7 – 1) 倍泵浦脉冲宽度 | |
| 偏振 | 水平 | |
| 调谐范围 FHS | 290 – 400 nm | |
| 峰值转换效率 | > 1.5% | |
| 脉冲持续时间 | (0.8 – 1.2) 倍泵浦脉冲宽度 | |
| 偏振 | 垂直 | |
| 扩展选件 | 标准 NIRUVIS | 单独混合器级 |
|---|---|---|
| 调谐范围 SFI 二次谐波 | 266 – 295 nm | |
| 峰值转换效率 | > 0.7% | |
| 脉冲持续时间 | (0.8 – 1.2) 倍泵浦脉冲宽度 | |
| 偏振 | 水平 | |
| SFS 二次谐波调谐范围 | 240 – 266 nm | |
| 峰值转换效率 | > 0.8% | |
| 脉冲持续时间 | < 1.5 脉冲持续时间 | |
| 偏振 | 水平 | |
DFG 扩展 (2600 – 20000 nm)
| 扩展 | NDFG1W 1) | NDFG1K 2) | NDFG2 | SIG-SIG NDFG |
| 调谐范围 | 2.6 – 11 μm | 2.6 – 4.9 μm | 4 – 20 μm | 4.5 – 16 μm |
| 最高转换效率 | > 0.8% | > 1% | > 0.6% | > 0.25% |
| 脉冲持续时间 | < 2 倍泵浦脉冲宽度 | 无 | ||
| 偏振 | 水平 | |||
1）泵浦重复频率 – 1 kHz。晶体寿命为 1000 – 2000 小时。
2）DFG 不可用。
外形尺寸
| 型号 | TOPAS-TWINS |
|---|---|
| 外壳一般尺寸(长 × 宽 × 高) | 350 × 680 × 156 mm |
| NIRUVIS 外壳尺寸(长 × 宽 × 高) | 230 × 450 × 156 mm |
| DFG/NDFG 外壳尺寸(长 × 宽 × 高) | 230 × 330 × 156 mm |
