PHAROS HG logo

自动谐波发生器

  • 515 nm, 343 nm, 257 nm 和 206 nm
  • 软件选择输出波长
  • 直接安装在激光器头上并集成一体式
  • 坚固耐用的工业级机械设计

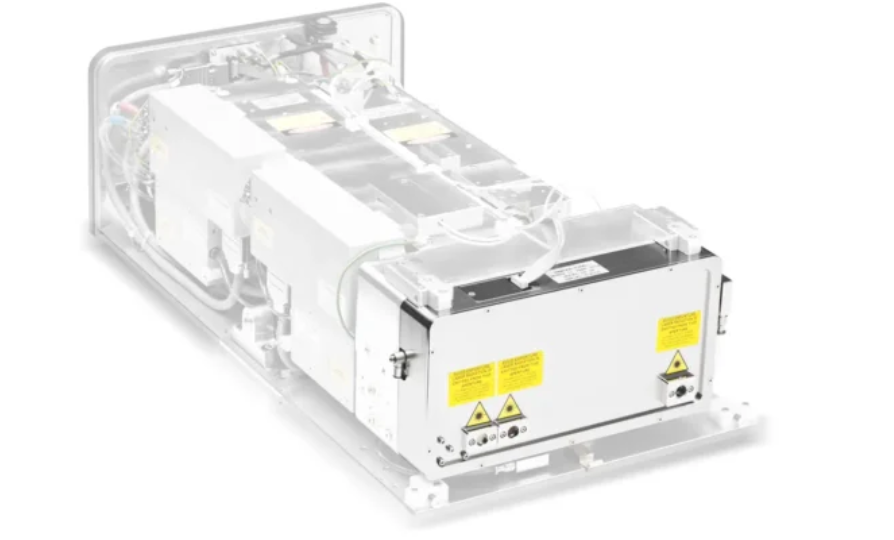

安装到 PHAROS 激光器上的谐波发生器

详情

PHAROS 激光器可以选择配备自动谐波发生器 (HGs)。通过软件可以选择基础频率 (1030 nm),二次谐波 (515 nm),三次谐波 (343 nm),四次谐波 (257 nm), 五次谐波 (206 nm) 输出。

谐波发生器非常适合于那些每个出光口对应一个波长的工业应用。该谐波模块直接安装在激光器输出端,并集成一体内。


输出特性

型号2H (-HE)2H-3H (-HE)2H-4H (-HE)4H-5H
输出波长 1)
(自动选择)
1030 nm
515 nm
1030 nm
515 nm
343 nm
1030 nm
515 nm
257 nm
1030 nm
257 nm
206 nm
泵浦光单脉冲能量20 – 4000 μJ50 – 4000 μJ20 – 4000 μJ200 – 1000 μJ
泵浦光脉宽100 – 500 fs
转换效率> 50% (2H)> 50% (2H)
> 25% (3H)
> 50% (2H)
> 10% (4H) 2)
> 10% (4H) 2)
> 5% (5H) 3)
光束质量 (M²) 典型值≤ 400 μJ 泵浦光< 1.15 (2H)< 1.15 (2H)
< 1.2 (3H)
< 1.15 (2H)
n/a (4H)
n/a
> 400 μJ 泵浦光< 1.2 (2H)< 1.2 (2H)
< 1.3 (3H)
< 1.2 (2H)
n/a (4H)
  1. 取决于泵浦激光型号。
  2. 最大 1 W 输出。请联系 sales@light-quantum.cn  获得高能量版本的规格参数。
  3. 最大 150 mW 输出。


外形尺寸

型号2H (-HE)2H-3H (-HE)2H-4H (-HE)4H-5H
配备谐波发生器的PHAROS-PH2激光器头(长 × 宽 × 高) 1)730 × 419 × 230 mm
730 × 419 × 230 mm
843 × 492 × 250 mm
  1. 尺寸因激光器的型号和配置而有一定区别,详情请咨询 sales@light-quantum.cn。


性能

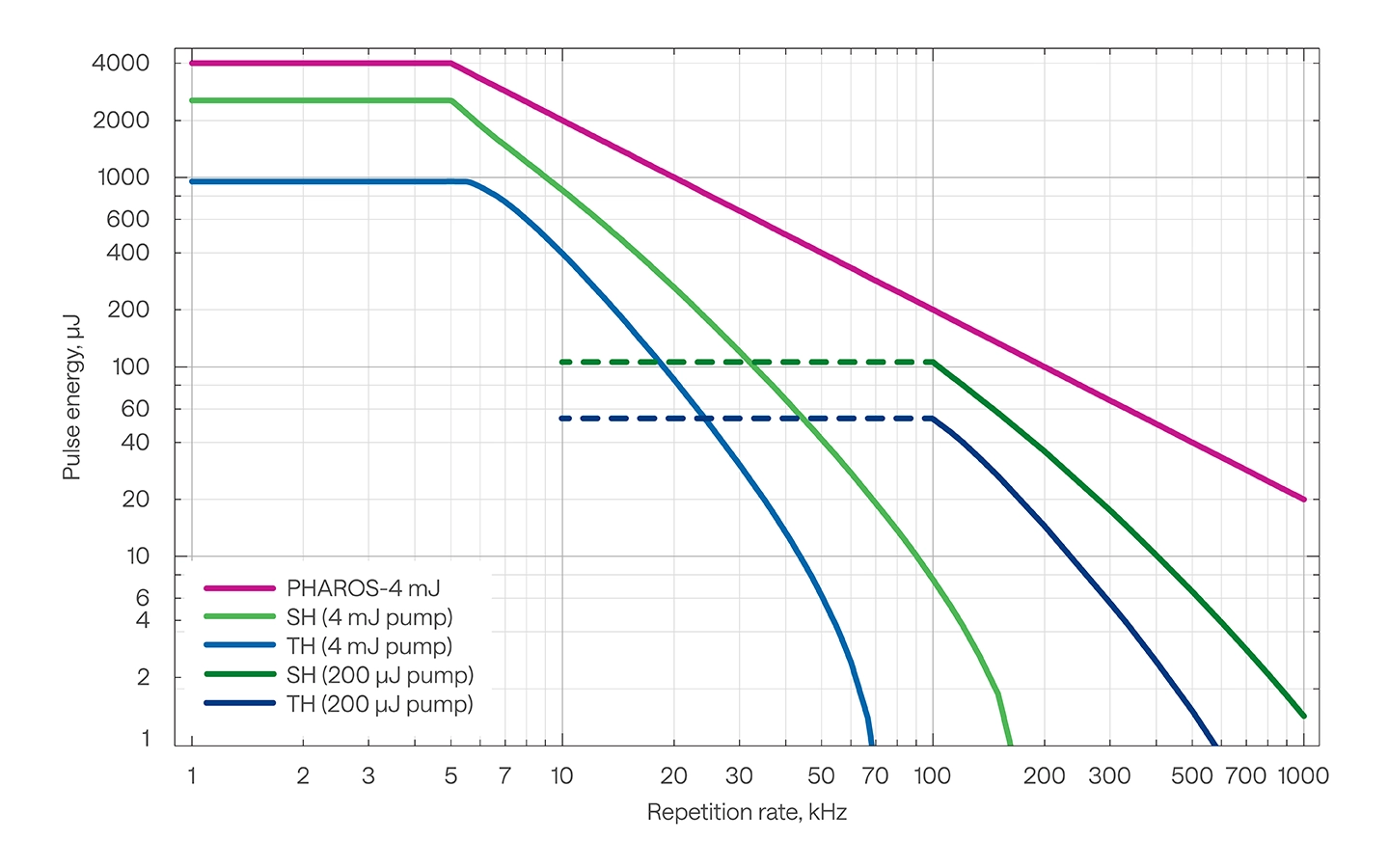

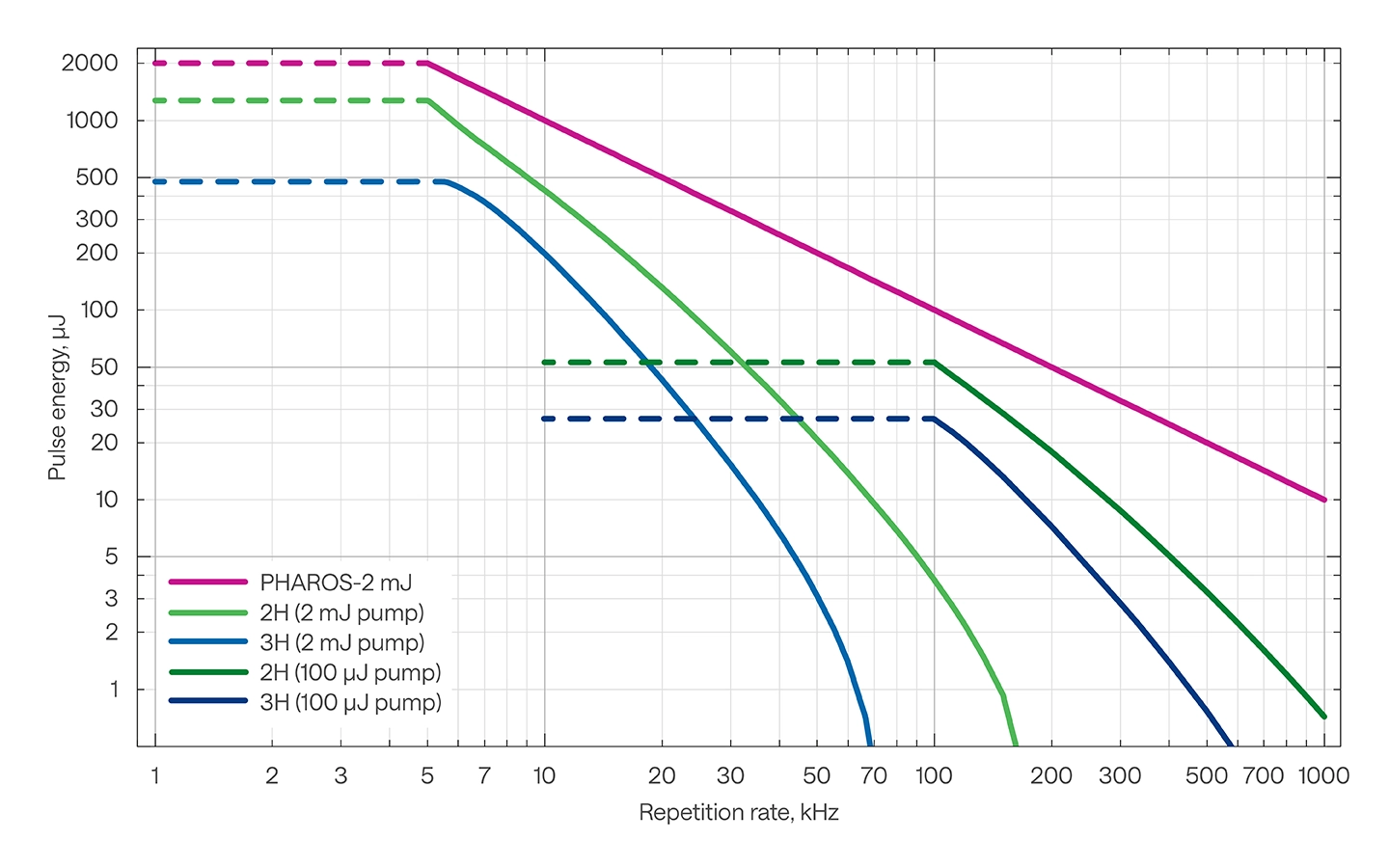

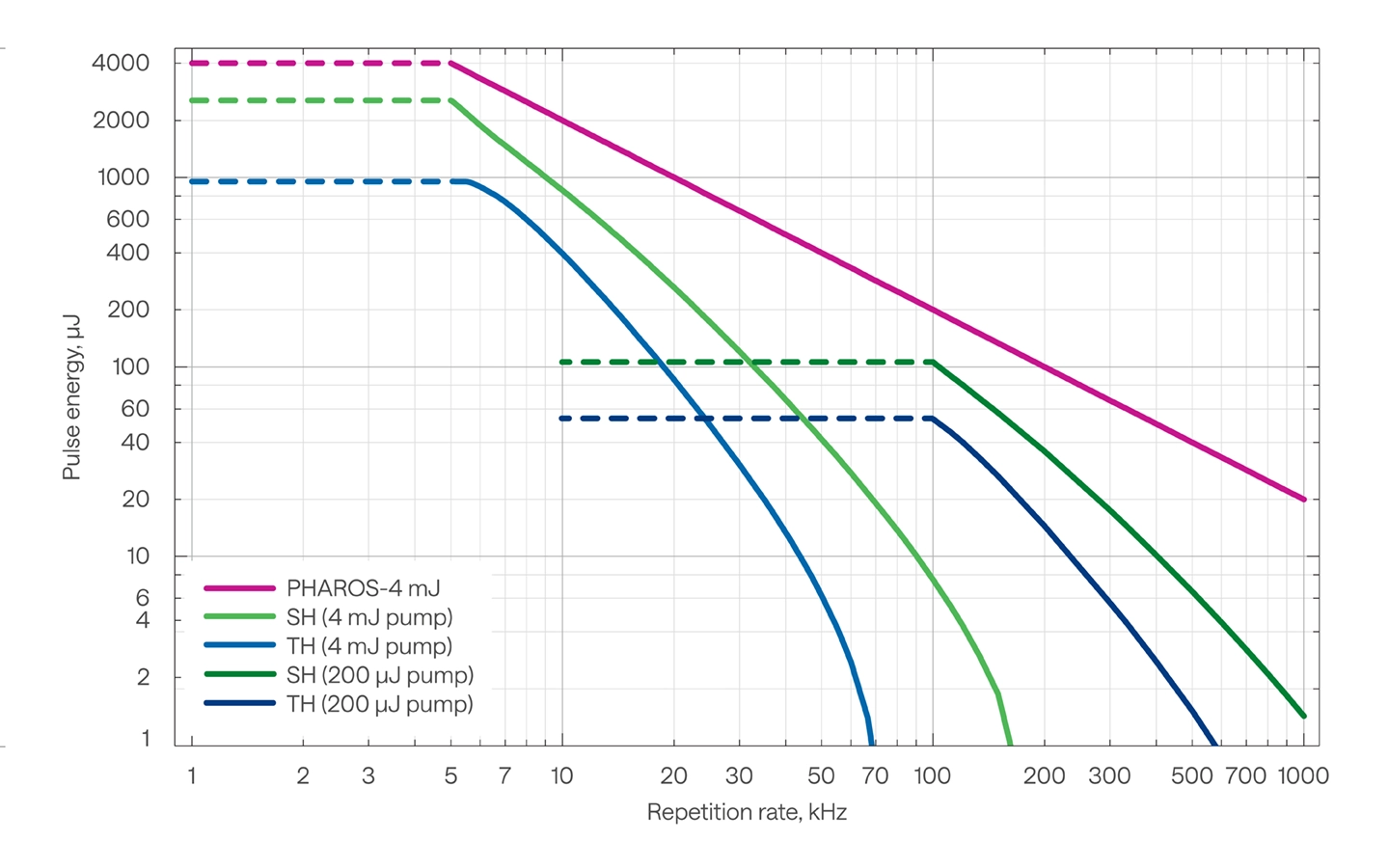

配有 HG 的 PHAROS 单脉冲能量 VS 重复频率

配有 HG 的 PHAROS 单脉冲能量 VS 重复频率

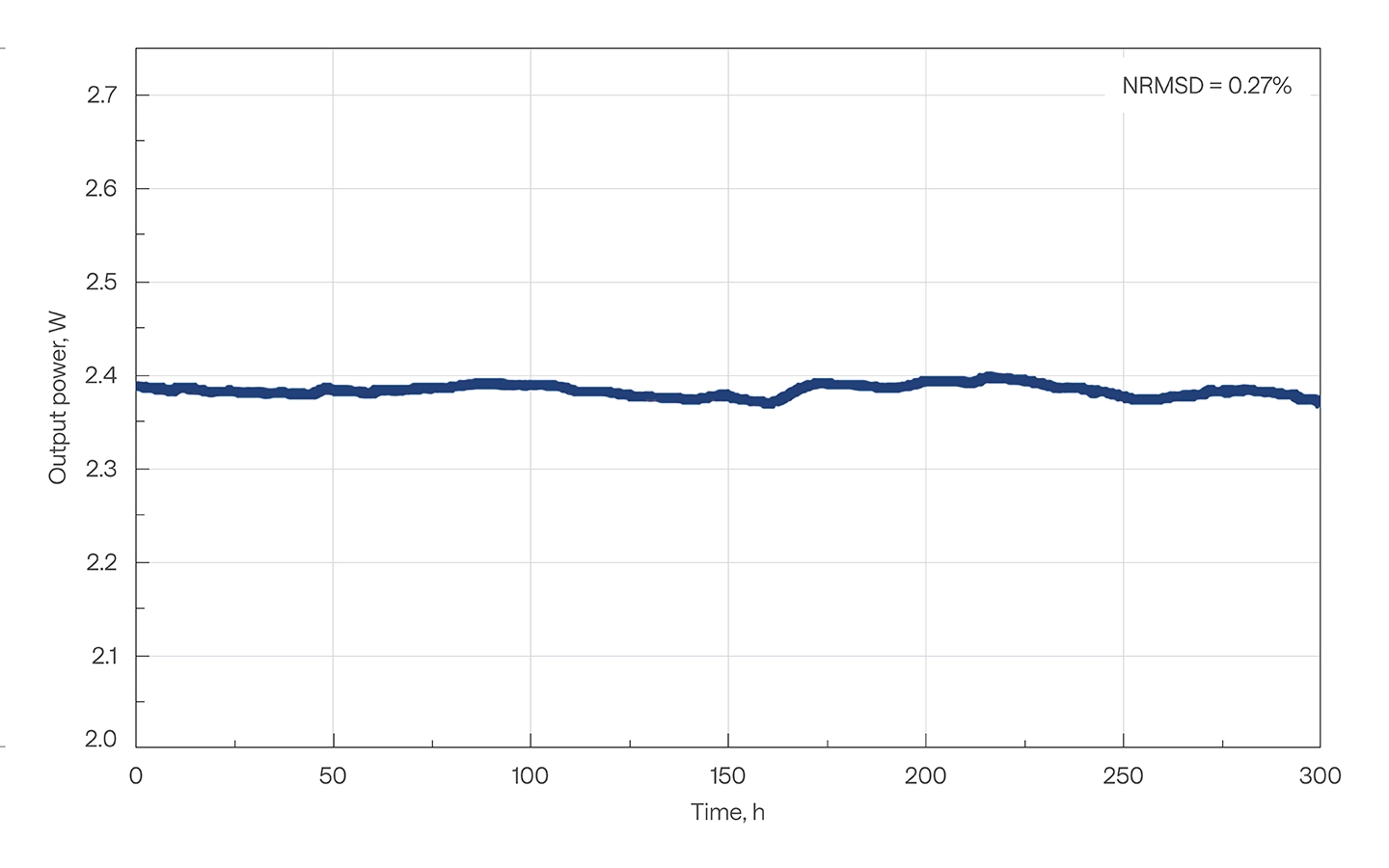

3H 输出功率稳定性

3H 输出功率稳定性

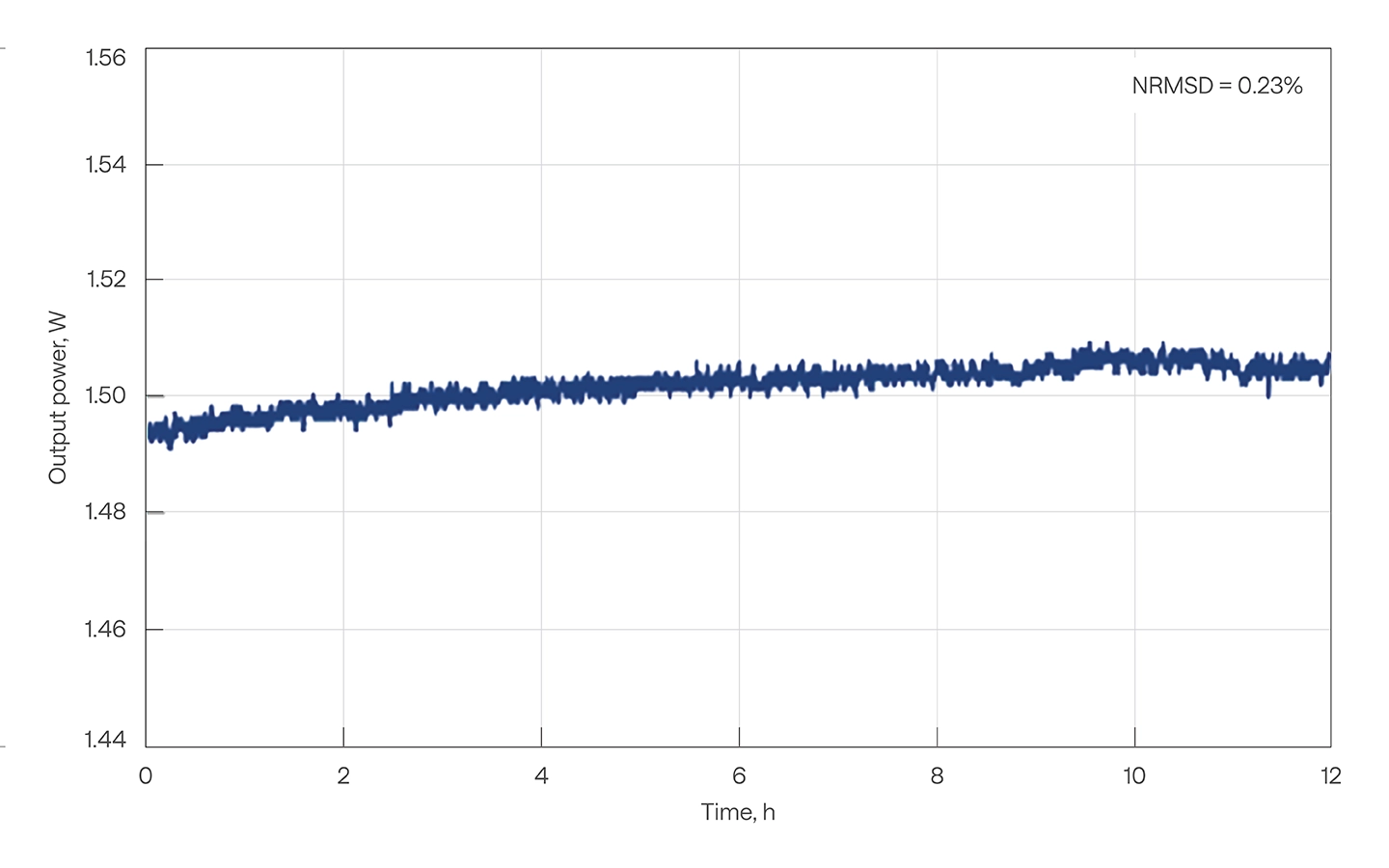

4H 输出功率稳定性

4H 输出功率稳定性


轮廓图

PHAROS-PH2

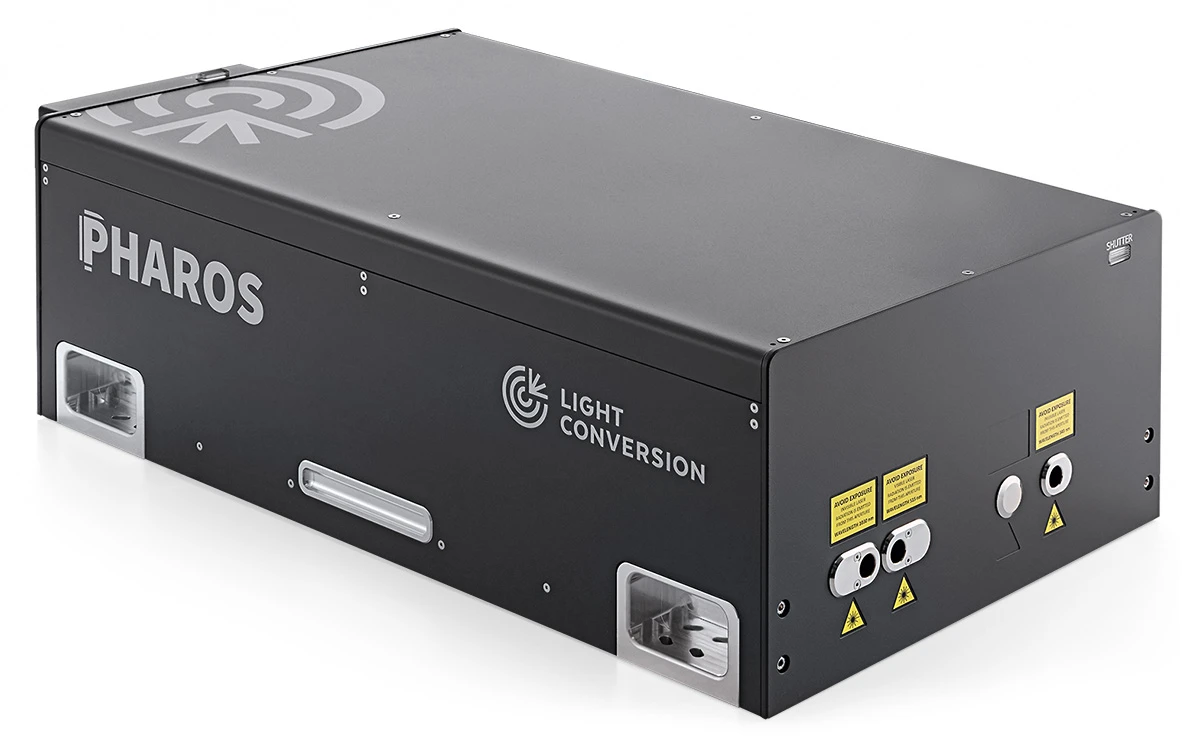

PHAROS-PH2飞秒激光器正面

                                                      集成谐波发生器的 PHAROS-PH2 飞秒激光器正面

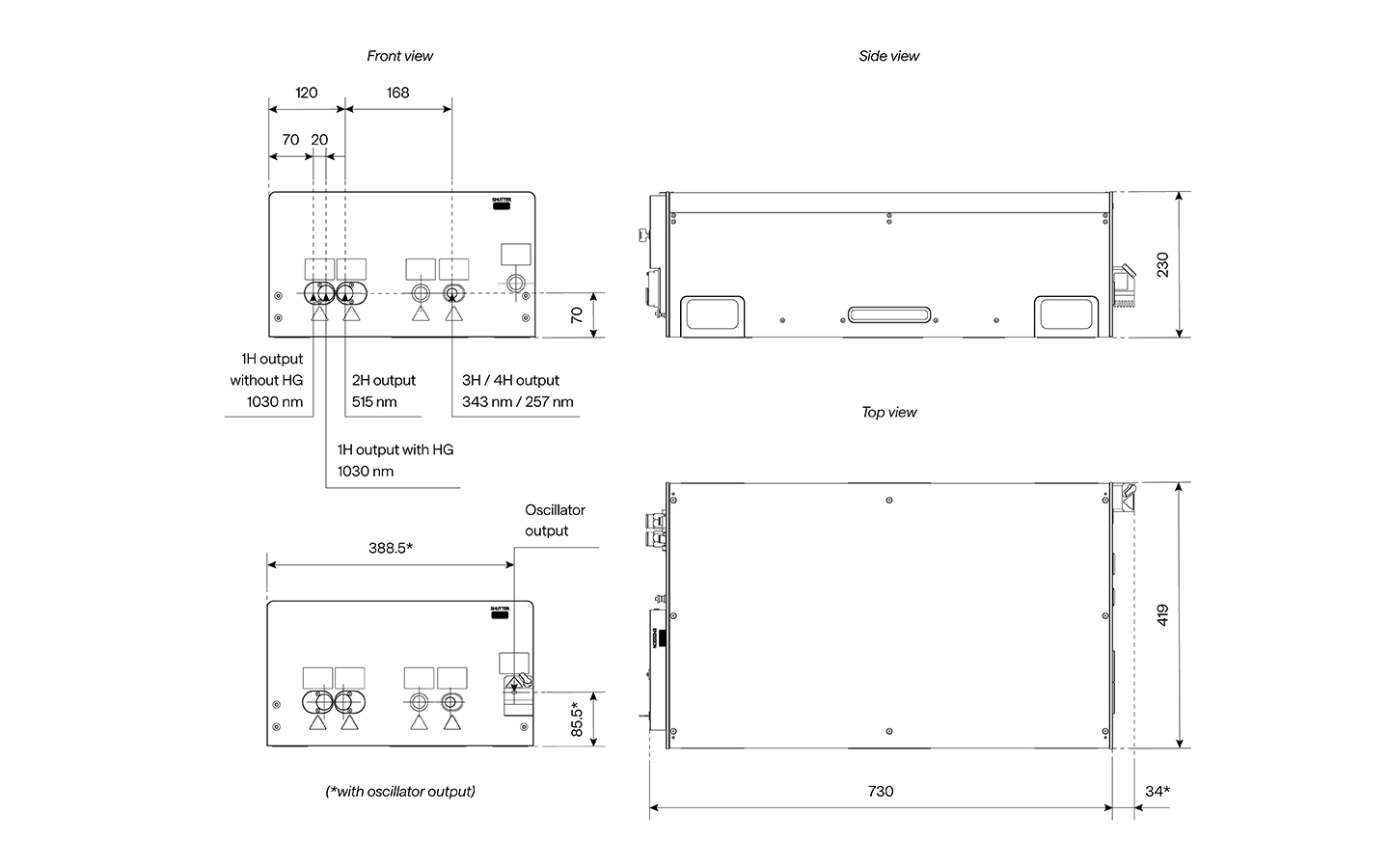

PHAROS-PH2-730 图纸

            PHAROS-PH2-730 图纸。大多数选项都适用此图纸 (100 fs;FEC;BiBurst;谐波;低抖动预触发;SP型号)


可选扩展为 BiBurst 和 Harmonics时,PHAROS-PH2-770 图纸

                                                    PHAROS-PH2-770 图纸。扩展选择 BiBurst 和谐波作时

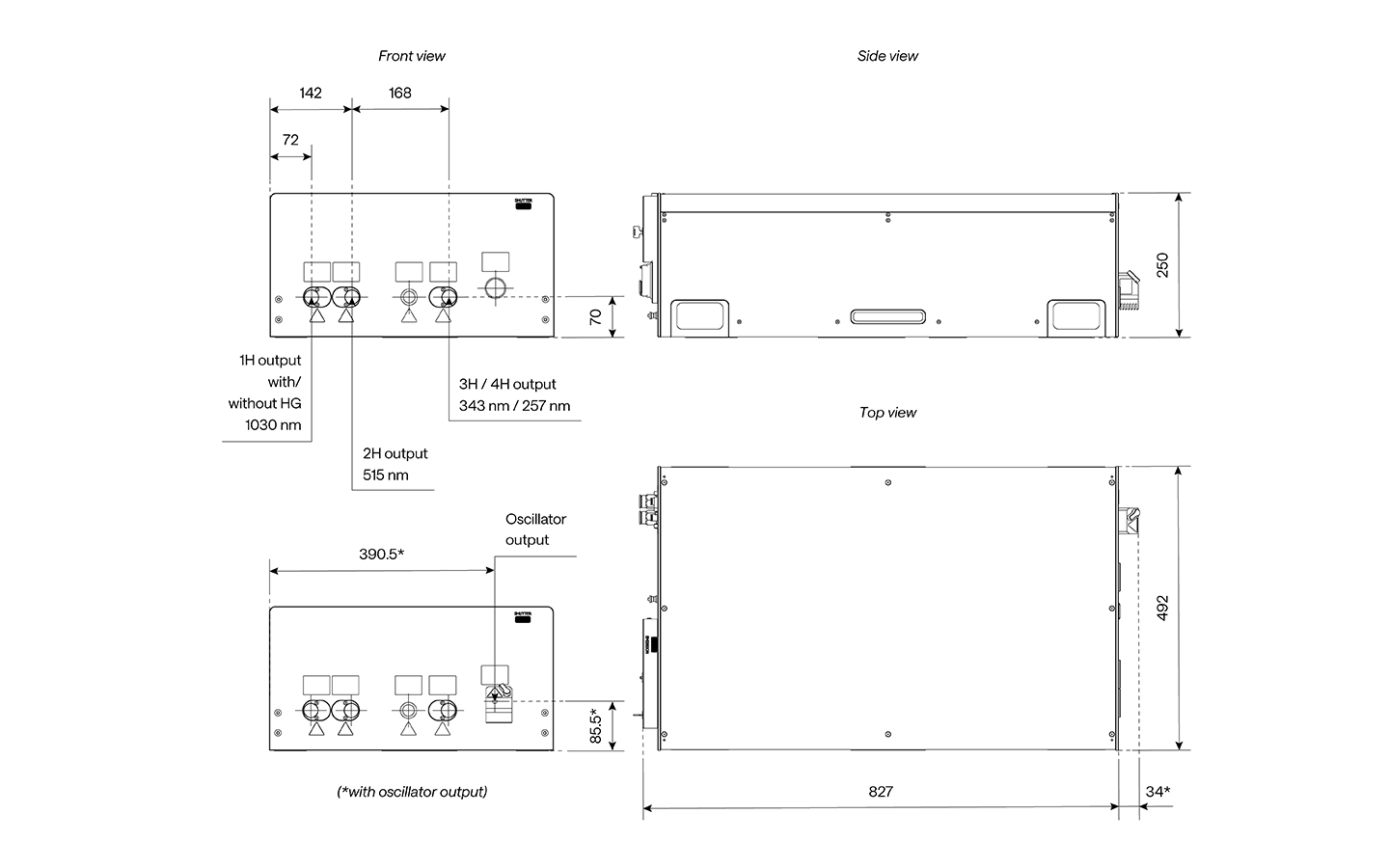

可选扩展为 4 mJ 和HE谐波模块时,PHAROS-PH2-827 图纸

                                  PHAROS-PH2-827 图纸。扩展为 4 mJ 激光器;高单脉冲能量的谐波模块时


PHAROS-PH2-3mJ 轮廓图

                                                                           PHAROS-PH2-3mJ 轮廓图


PHAROS-PH1

集成了谐波发生器的 PHAROS-PH1 飞秒激光器

                                                        集成谐波发生器的 PHAROS-PH1 飞秒激光器

集成了谐波发生器的 PHAROS-PH1 激光器图纸

                                                         集成谐波发生器的 PHAROS-PH1 激光器图纸
