自动谐波发生器
- 515 nm, 343 nm 和 257 nm
- 软件选择输出波长
- 直接安装在激光器头上并集成一体式
- 坚固耐用的工业级机械设计
- 50 W 紫外型号
详情
CARBIDE 激光器可以安装自动谐波发生器，通过软件控制波长，可提供基频光 (1030 nm)、二次谐波 (515 nm)、三次谐波 (343 nm) 或四次谐波 (257 nm)。
谐波发生器非常适合需要单独波长输出的工业应用。该模块可直接安装在激光器输出端并完全集成为一体。
输出特性
| 型号 | 2H | 2H-3H | 2H-4H | 30W UV 1) | 50W UV 1) | |
|---|---|---|---|---|---|---|
| 输出波长 2) (自动选择) | 1030 nm 515 nm | 1030 nm 515 nm 343 nm | 1030 nm 515 nm 257 nm | 1030 nm 515 nm 343 nm | 1030 nm 343 nm | |
| 泵浦光单脉冲能量 | 20 – 2000 μJ | 50 – 2000 μJ | 20 – 2000 μJ | 80 – 400 µJ | 120 – 400 μJ | |
| 泵浦光脉宽 | < 300 fs | ≈ 500 fs | ||||
| 转换效率 / 输出功率 | > 50% (2H) | > 50% (2H) > 25% (3H) | > 50% (2H) > 10% (4H) 3) | 40 W (2H) 30 W (3H) | 50 W (3H) | |
| 光束质量 (M2) 典型输出 | ≤ 400 μJ 泵浦光 | < 1.15 (2H) | < 1.15 (2H) < 1.2 (3H) | < 1.15 (2H) n/a (4H) | < 1.2 (2H) < 1.3 (3H) | < 1.3 (3H) |
| > 400 μJ 泵浦光 | < 1.2 (2H) | < 1.2 (2H) < 1.3 (3H) | < 1.2 (2H) n/a (4H) | n/a | ||
- 详情请参阅 CARBIDE-CB3-UV。
- 取决于泵浦激光器型号。最高可至 5 次谐波，咨询详细参数请联系 sales@light-quantum.cn。
- 最大输出功率 2 W。
外形尺寸
| 型号 | 2H | 2H-3H | 2H-4H | 30W UV | 50W UV |
|---|---|---|---|---|---|
| 带谐波发生器的 CARBIDE-CB3 (L × W × H) | 782 × 350 × 174 mm | 832 × 350 × 174 mm | |||
| 带谐波发生器的 CARBIDE-CB5 (L × W × H) | 771 × 324 × 162 mm | 853 × 340 × 162 mm | n/a | ||
性能

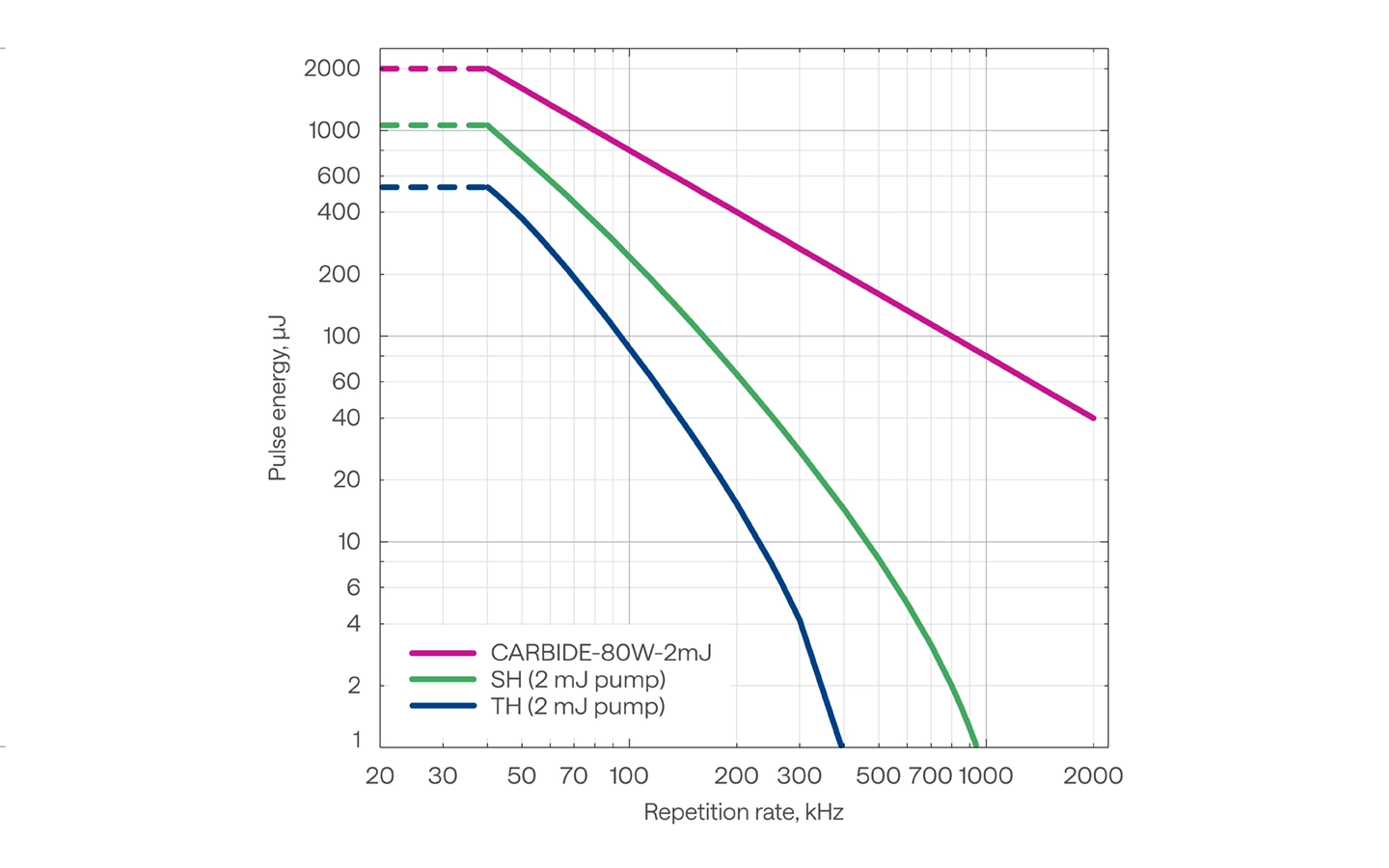

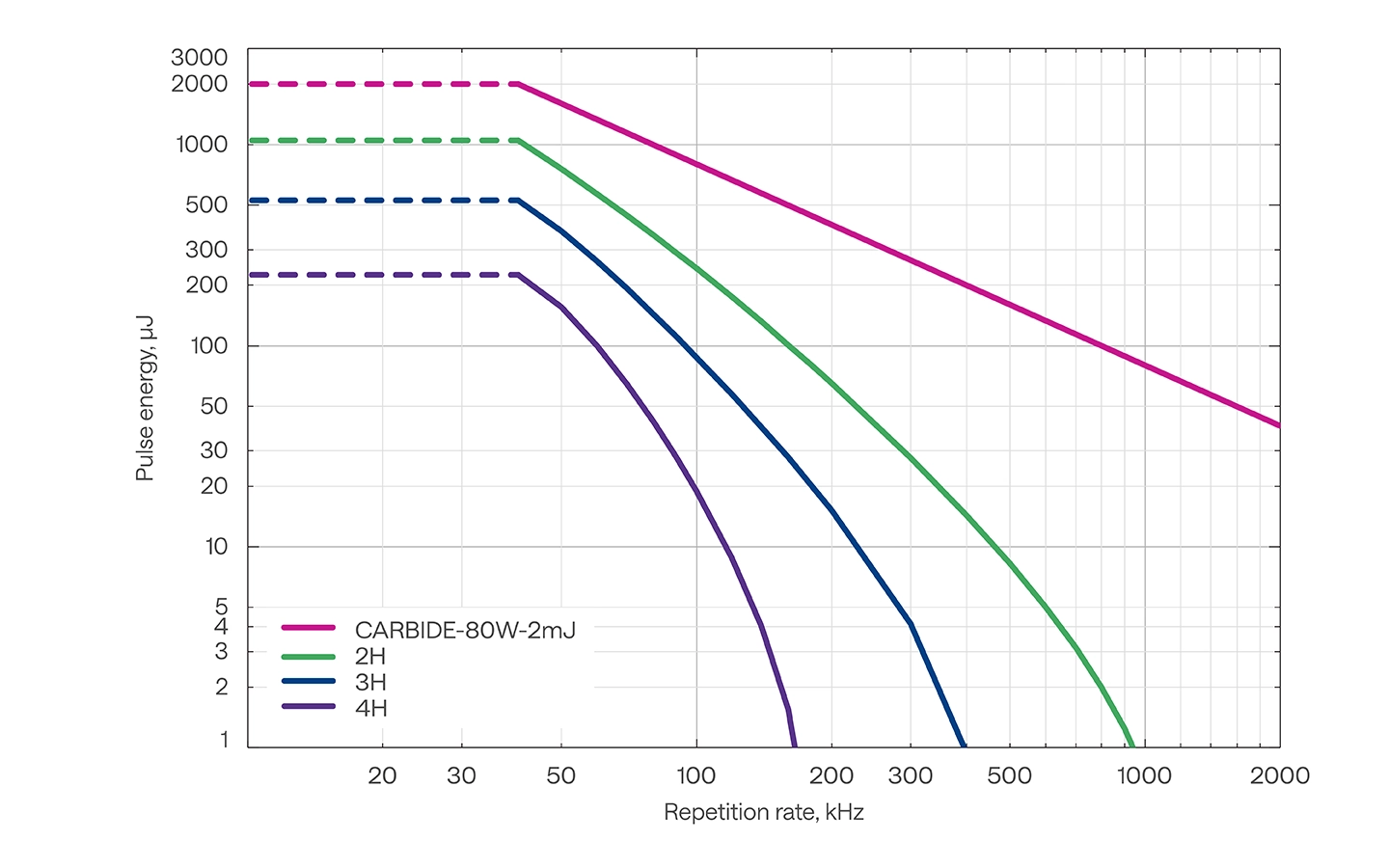

具有谐波发生器的 CARBIDE-CB3-80W 激光器的单脉冲能量 VS 重复频率

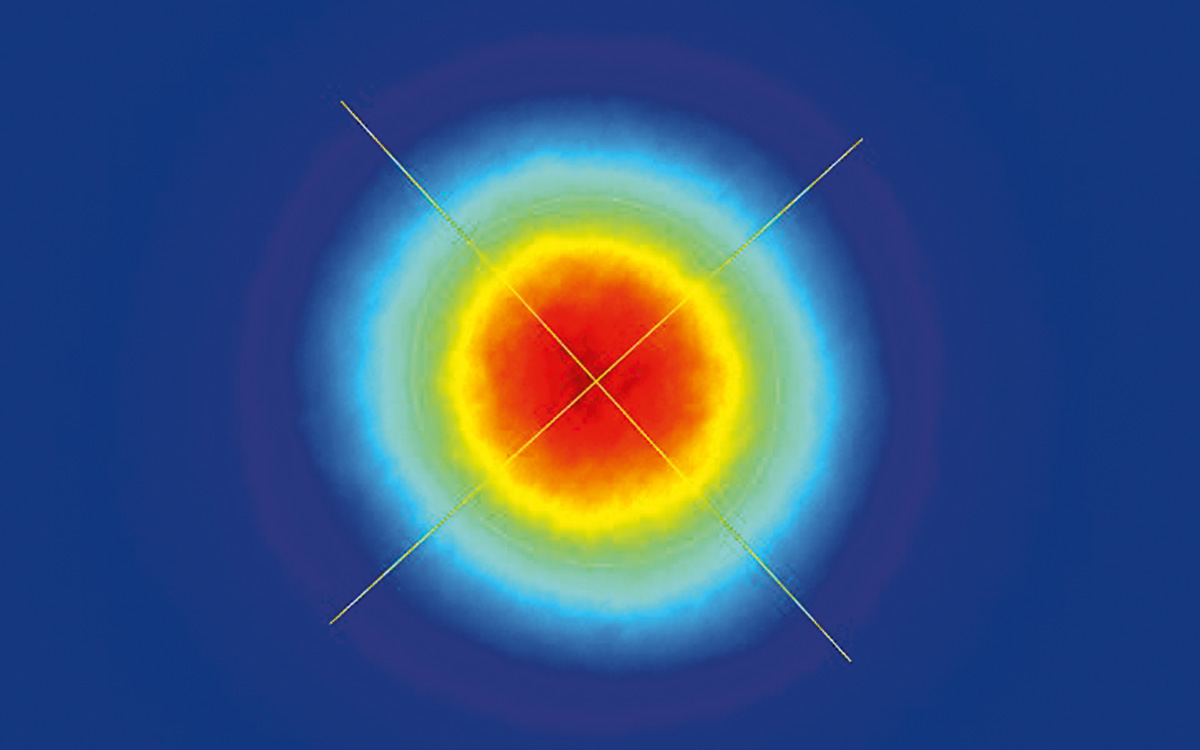

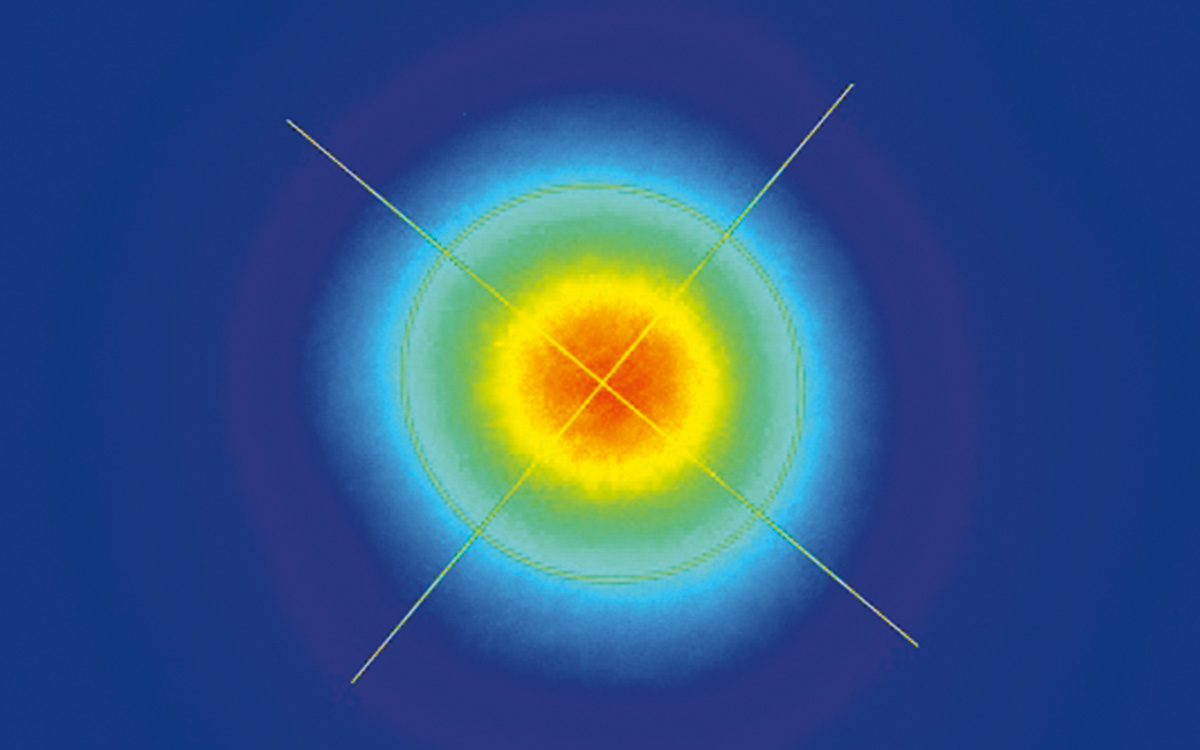

典型的 1H 光斑 CARBIDE-CB5 (100 kHz, 6 W)

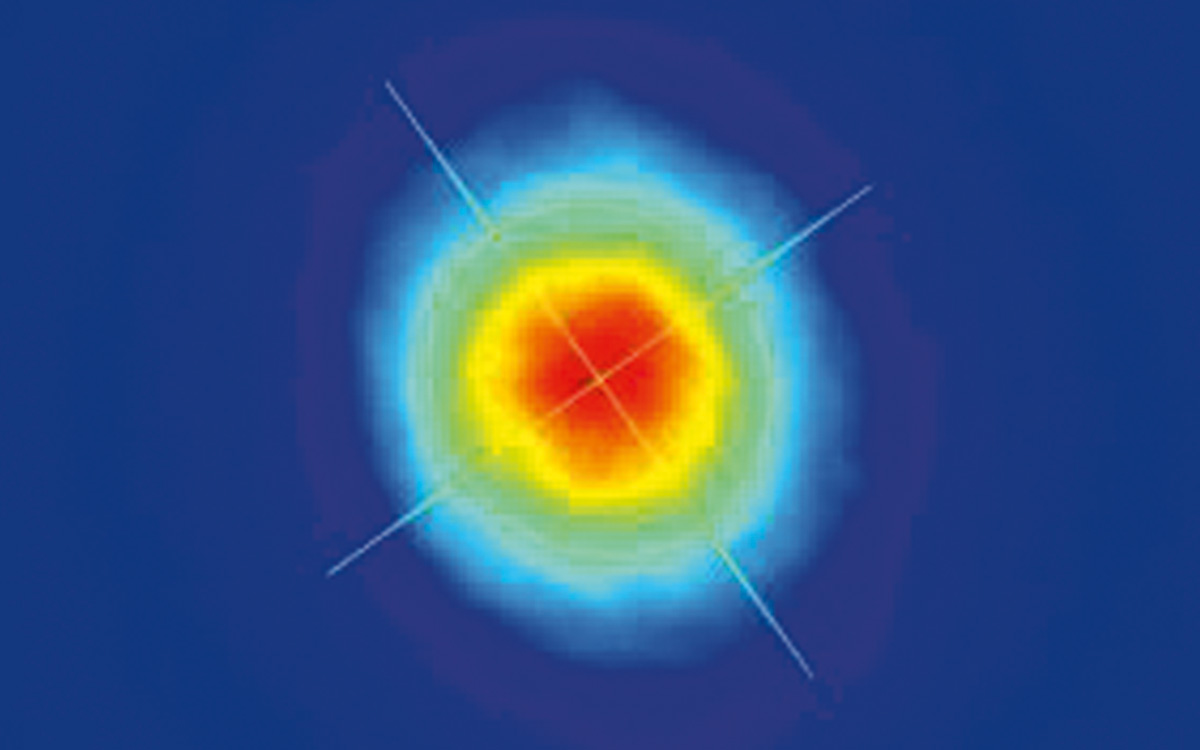

典型 2H 光斑 CARBIDE-CB5 (100 kHz, 3.4 W)
典型的 3H 光斑 CARBIDE-CB5 (100 kHz, 2.2 W)
典型的 4H 光斑 CARBIDE-CB5 (100 kHz, 100 mW)

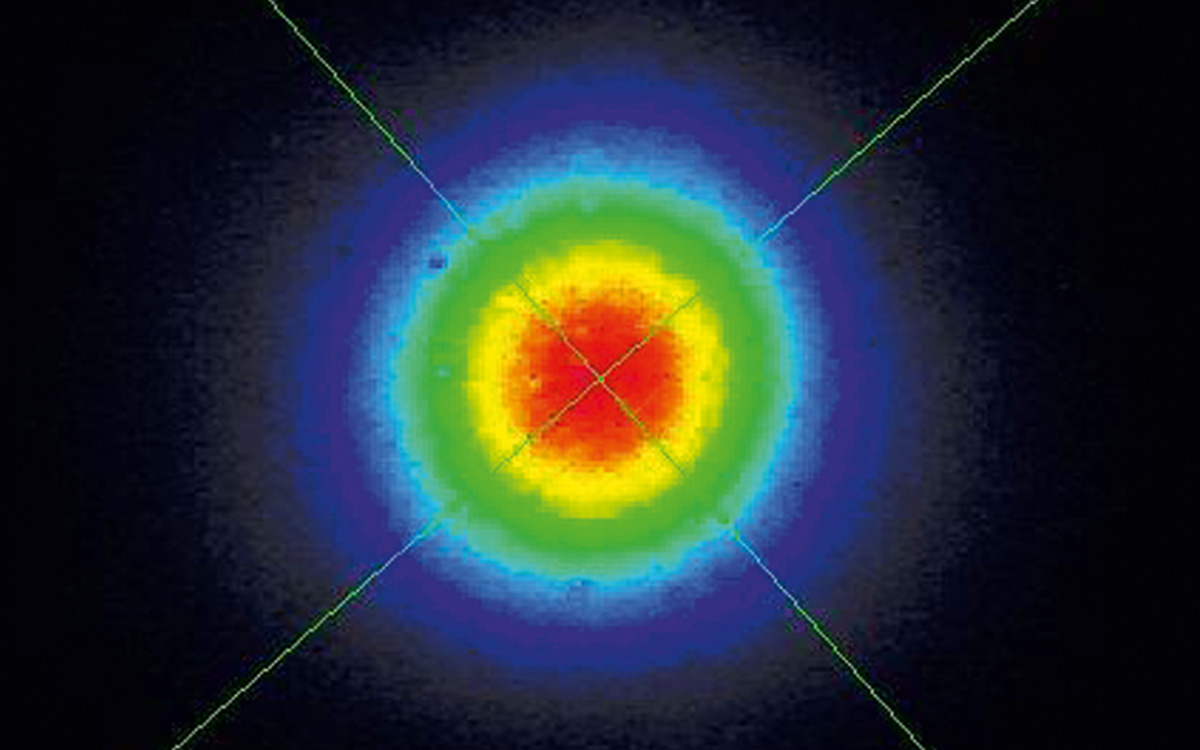

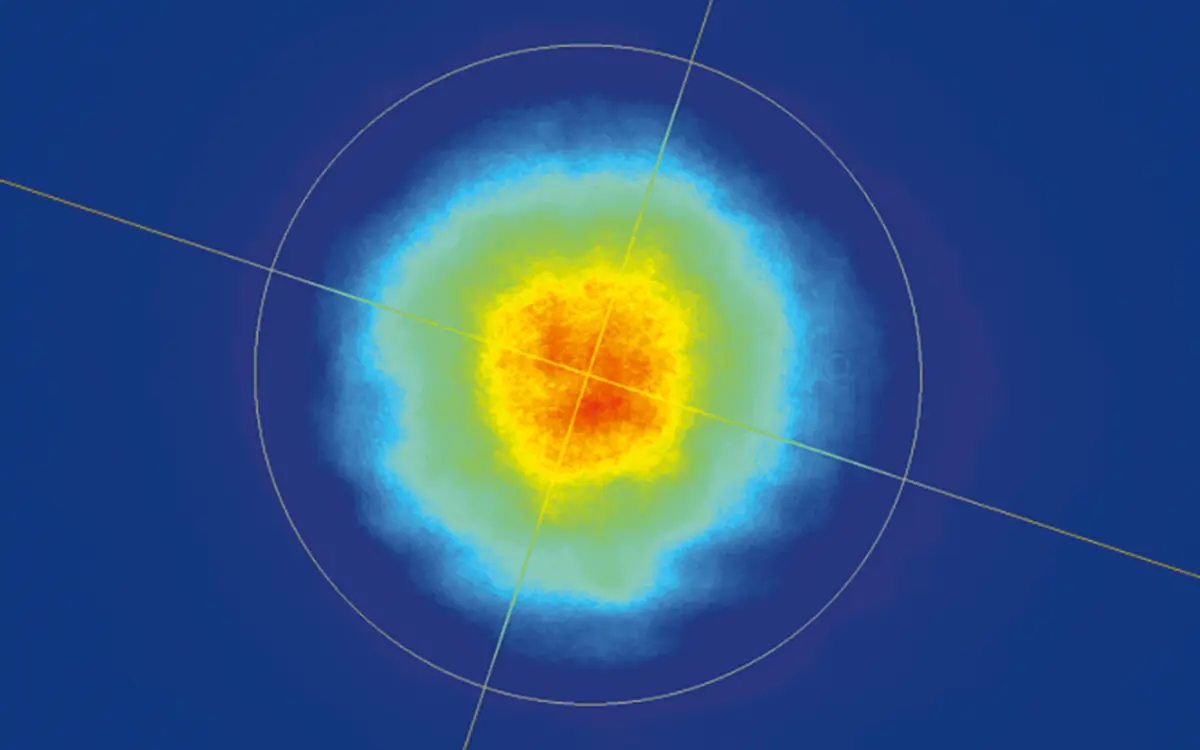

CARBIDE-CB3-50W-UV 的典型光斑

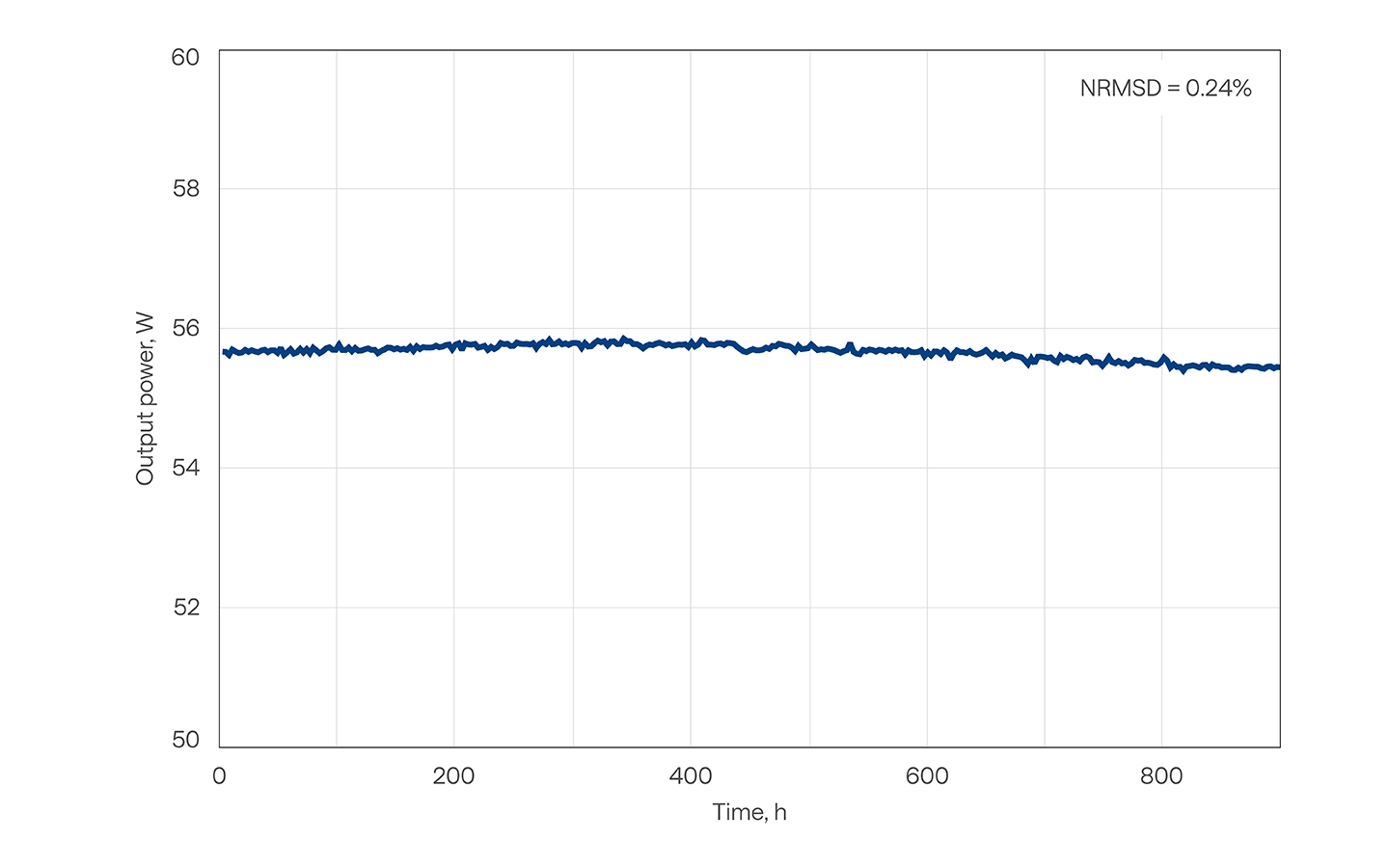

CARBIDE-CB3-50W-UV 的长期功率稳定性
轮廓图
CARBIDE-CB3 配备自动谐波发生器

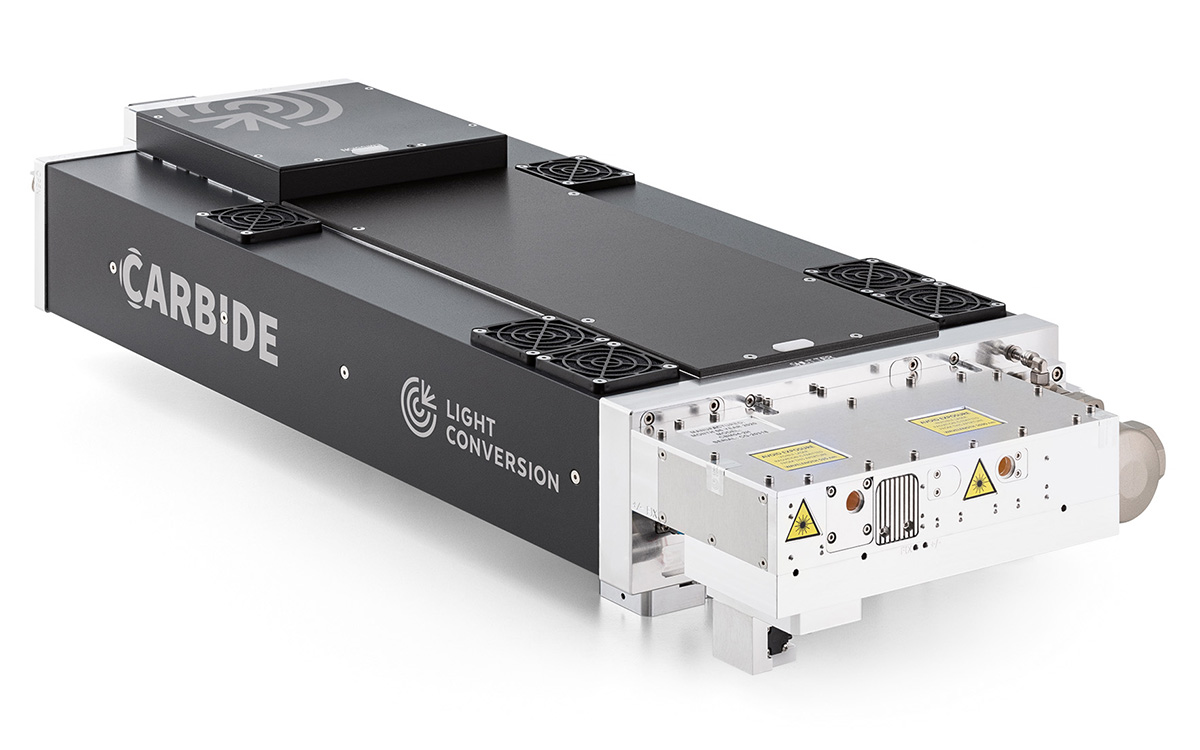

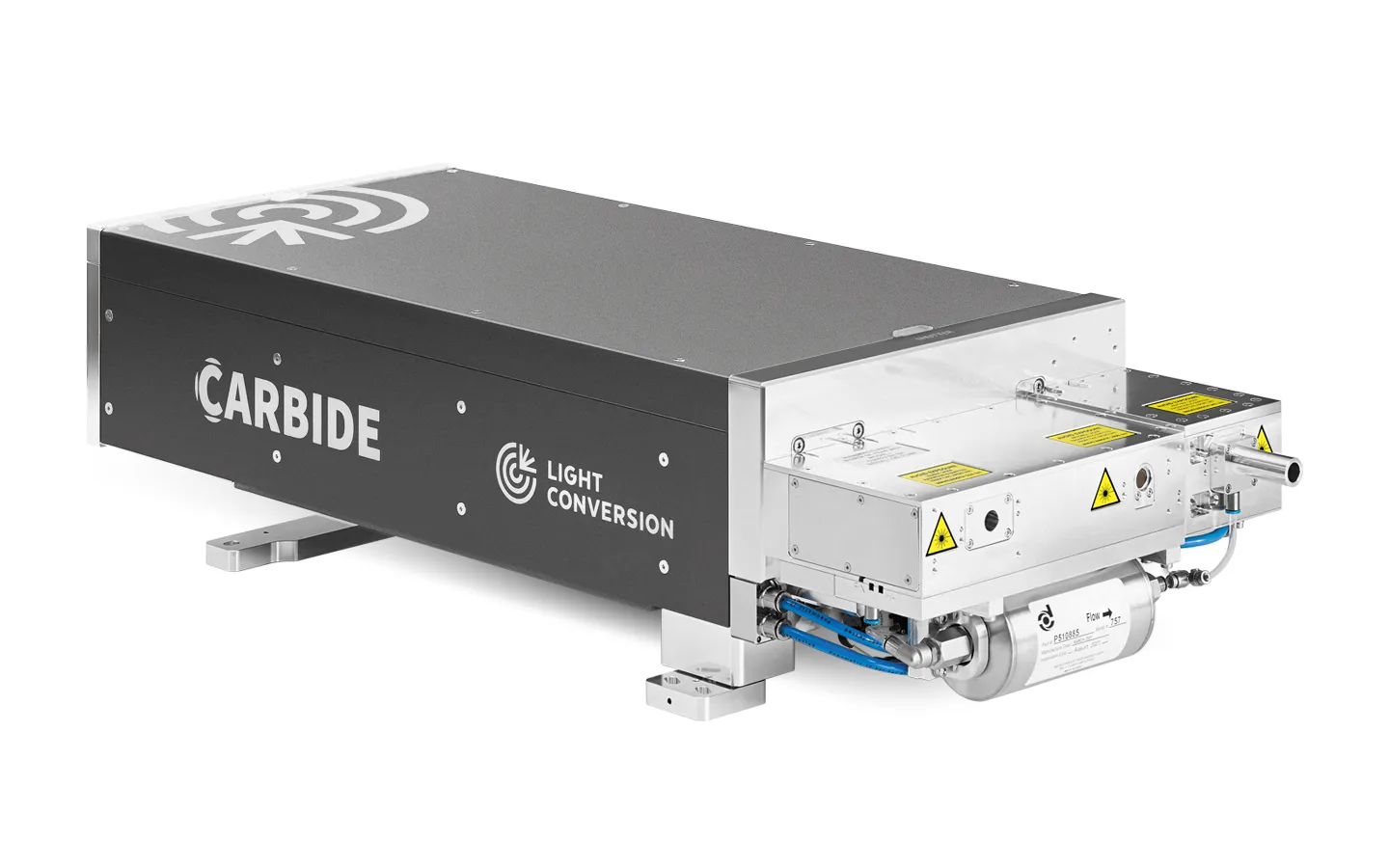

集成 2H 谐波模块的 CARBIDE-CB3 飞秒激光器

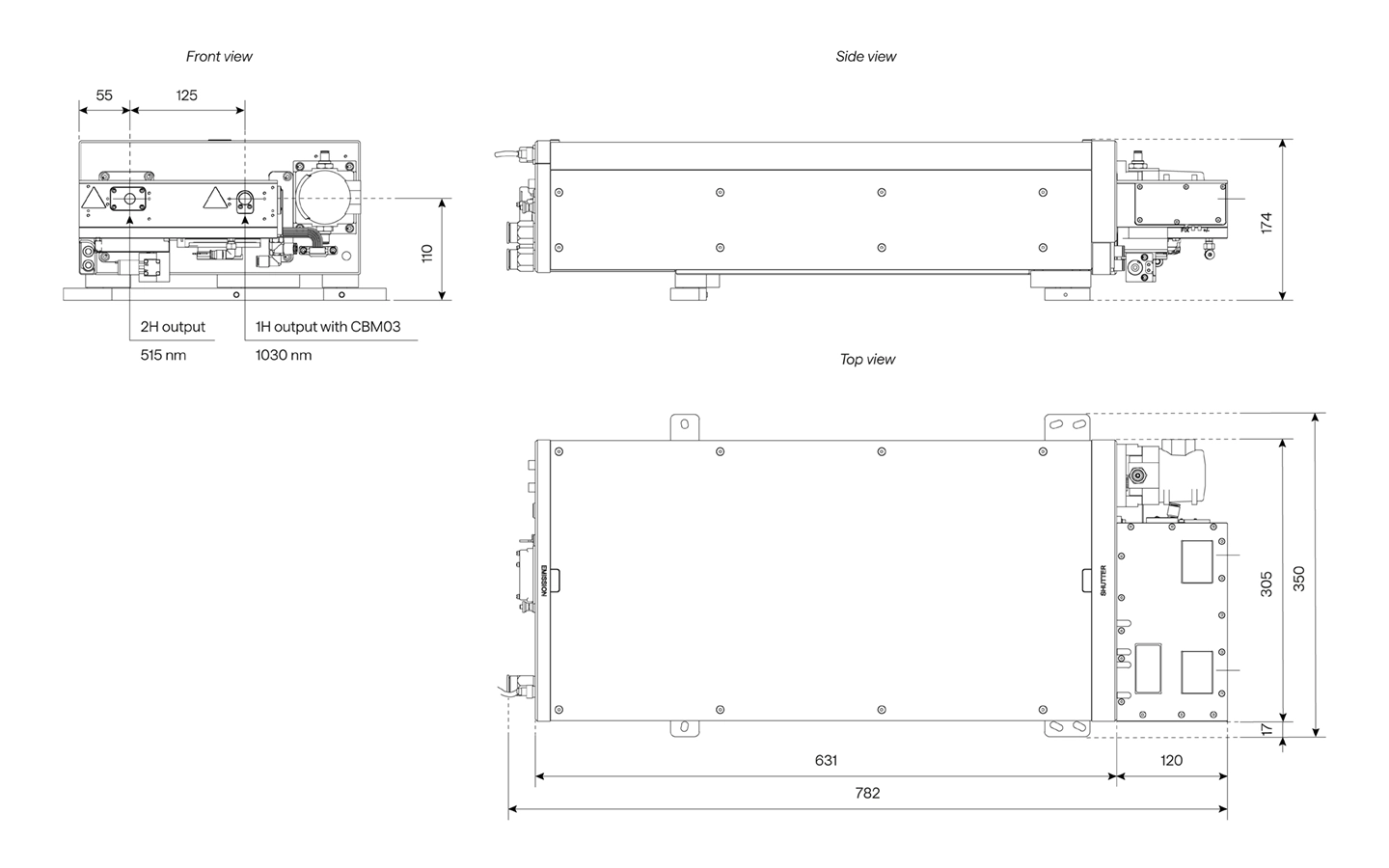

集成 2H 谐波模块的 CARBIDE-CB3 的图纸

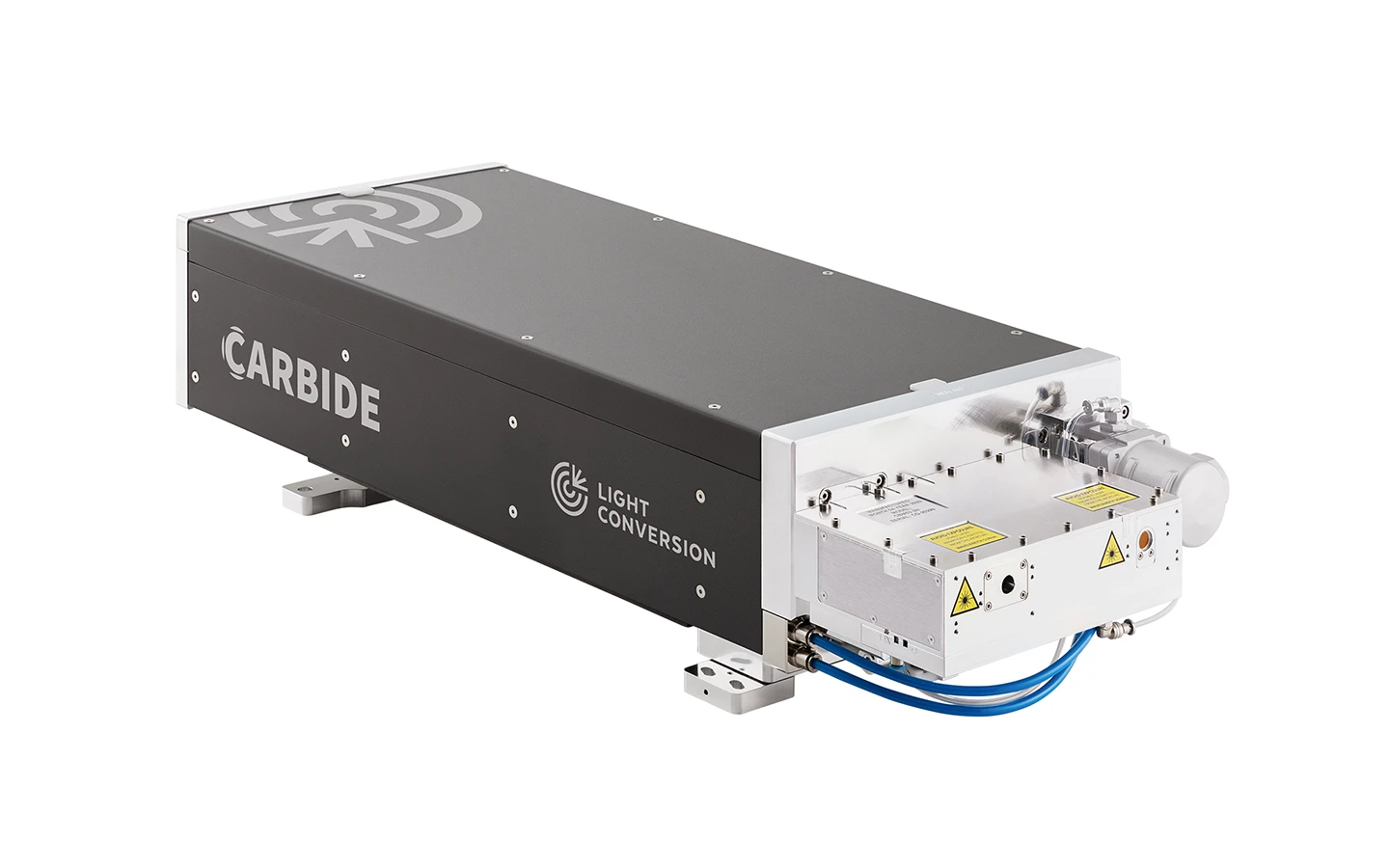

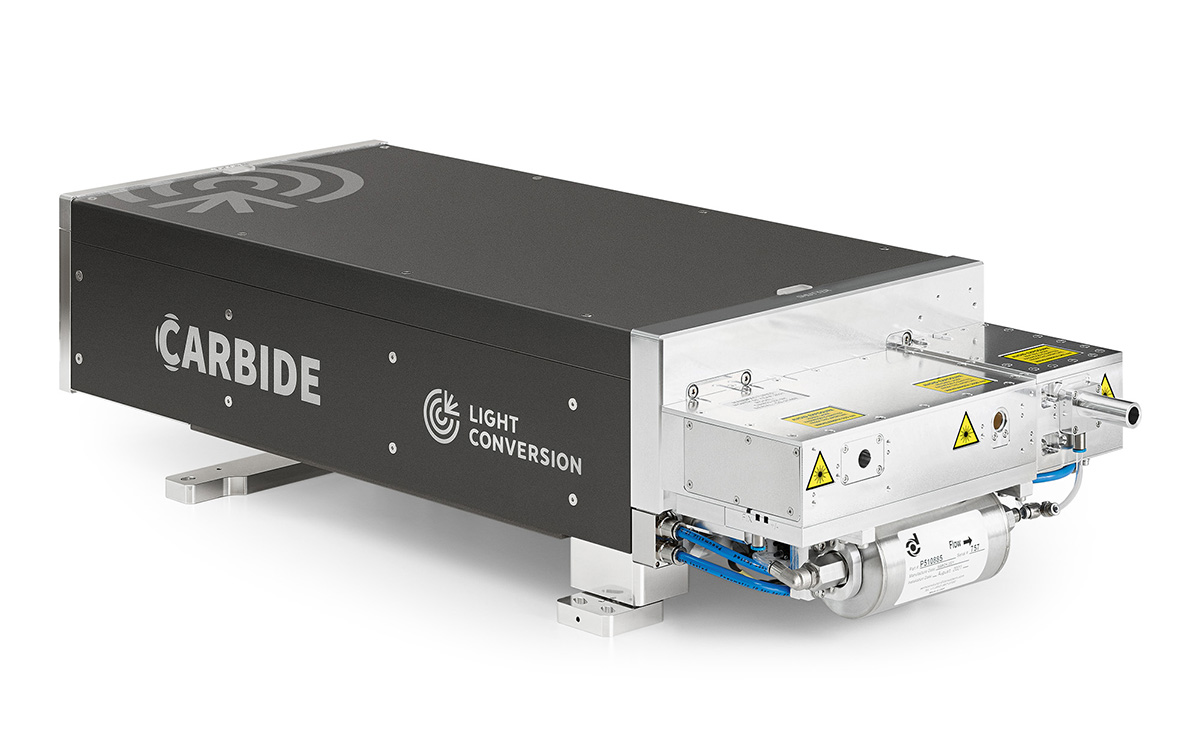

集成 2H-3H/4H 谐波模块的 CARBIDE-CB3 飞秒激光器

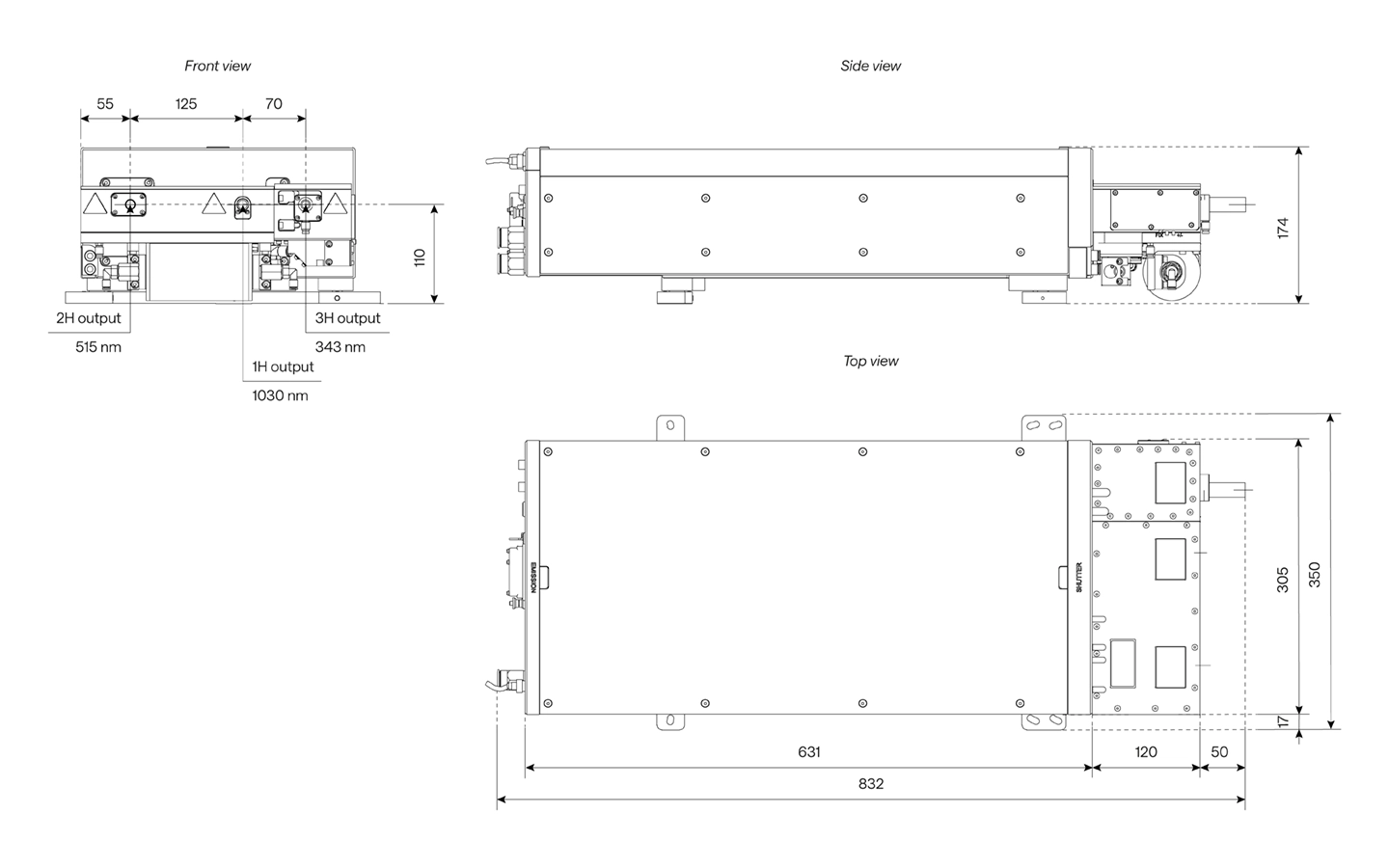

集成 2H-3H 谐波模块的 CARBIDE-CB3 图纸

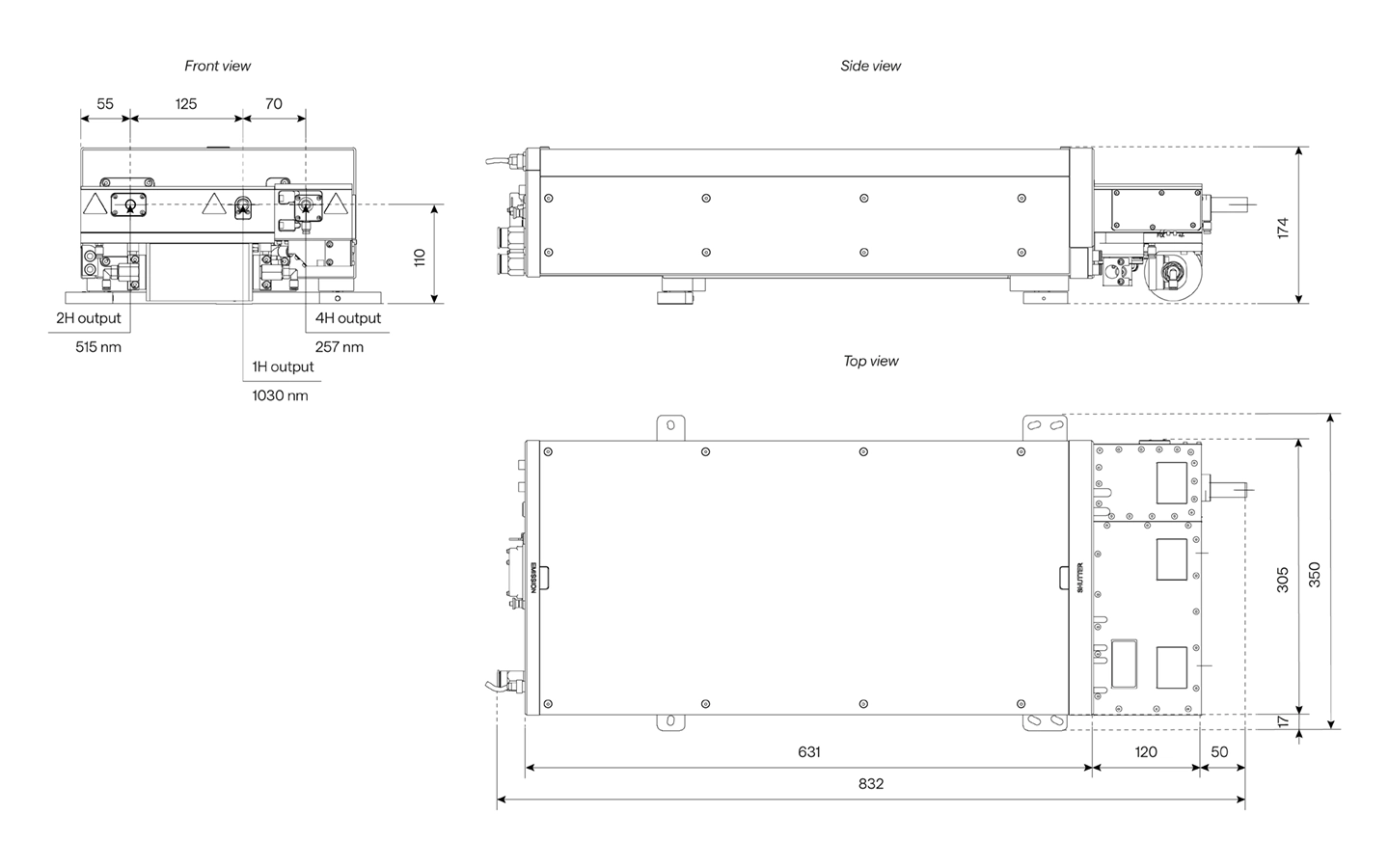

集成 2H-4H 谐波模块的 CARBIDE-CB3 图纸
CARBIDE-CB3-UV 的轮廓图
CARBIDE-CB5 配备自动谐波发生器

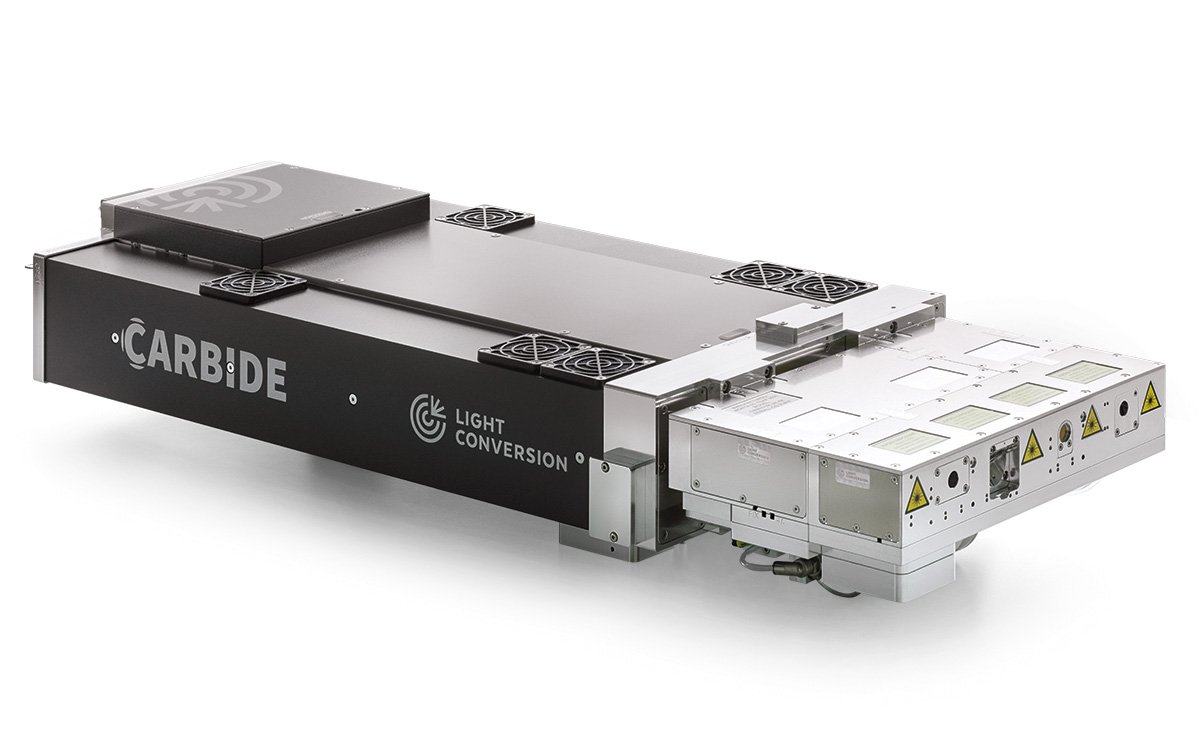

集成了 2H 谐波模块的 CARBIDE-CB5 飞秒激光器

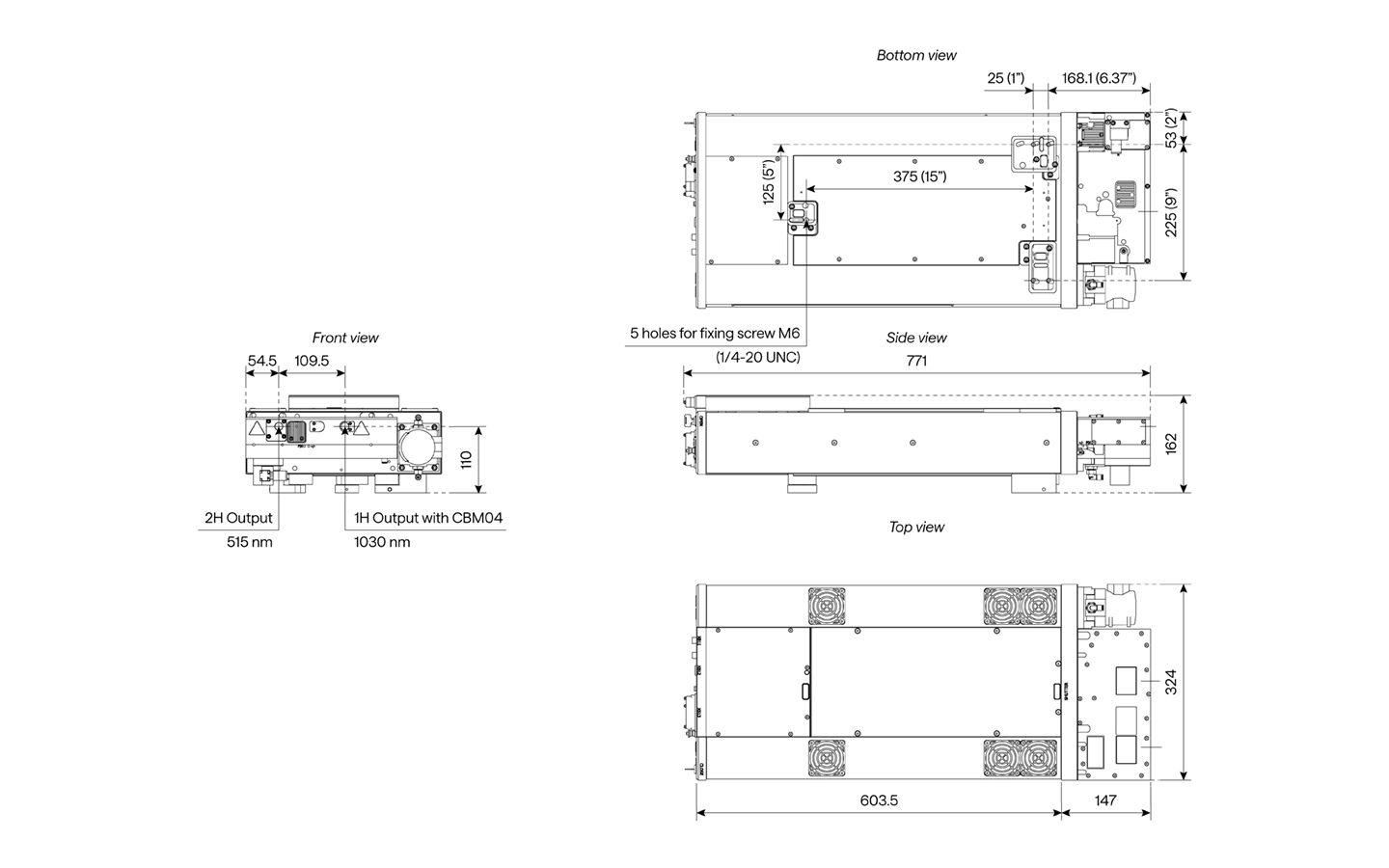

集成了 2H 谐波模块的 CARBIDE-CB5 的图纸

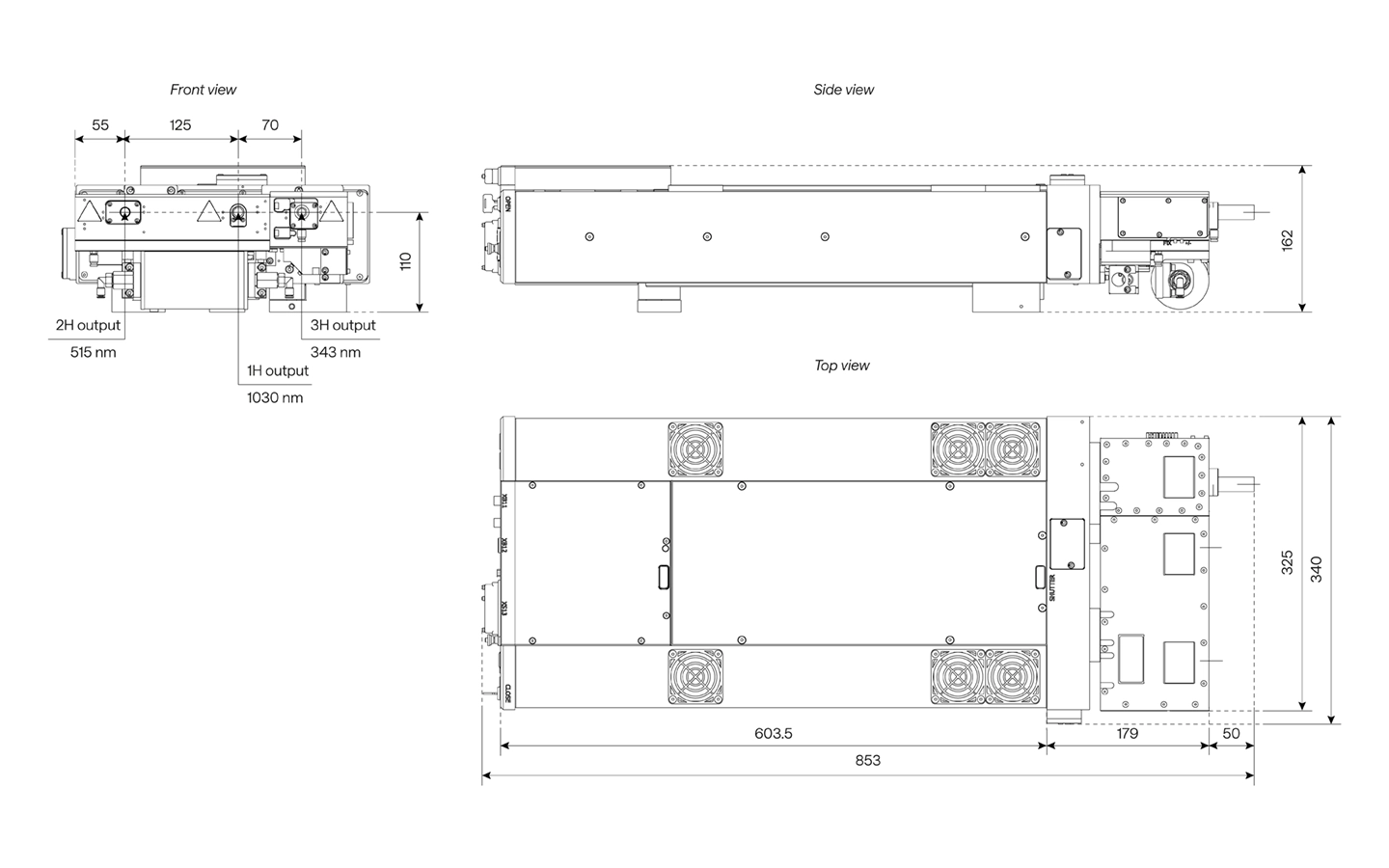

集成了 2H-3H 谐波模块的 CARBIDE-CB5 的图纸
集成了 2H-4H 谐波模块的 CARBIDE-CB5 的图纸
