非线性显微镜的激光光源

高脉冲能量可用于深度成像
1250 – 1800 nm 调谐范围，可用于 3P 成像
脉宽低至 50 fs，可实现高峰值功率
自动化波长与 GDD 控制，实现信号优化
免维护单箱式解决方案

详情

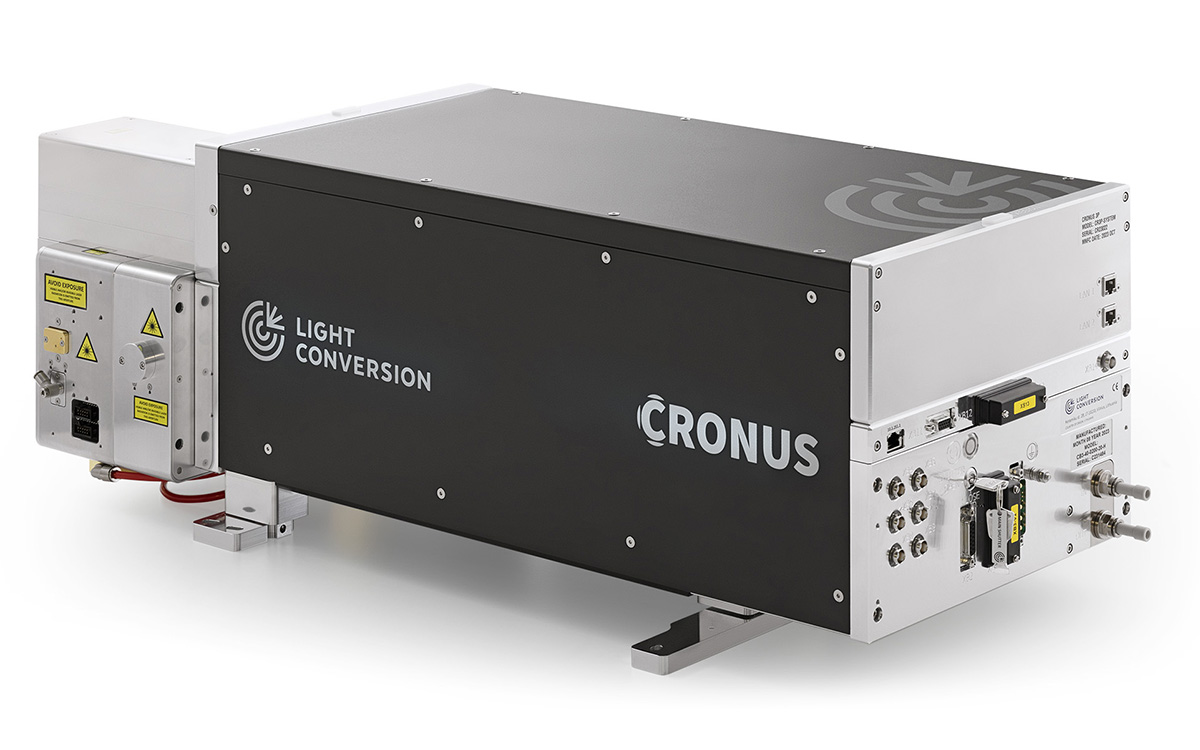

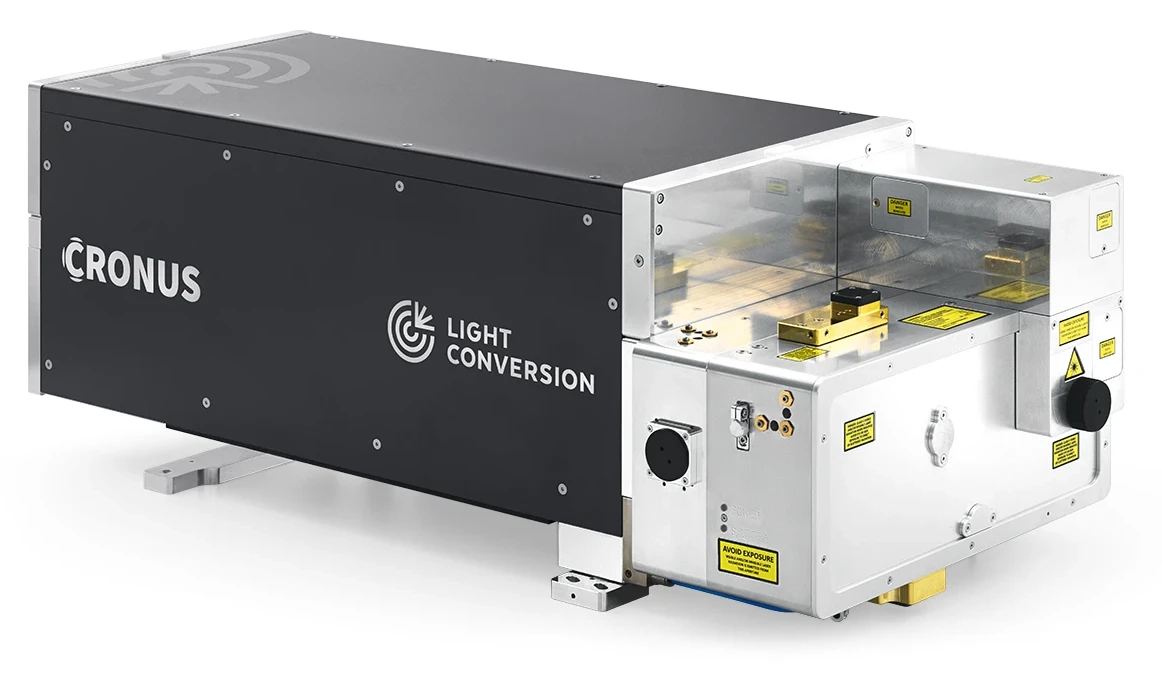

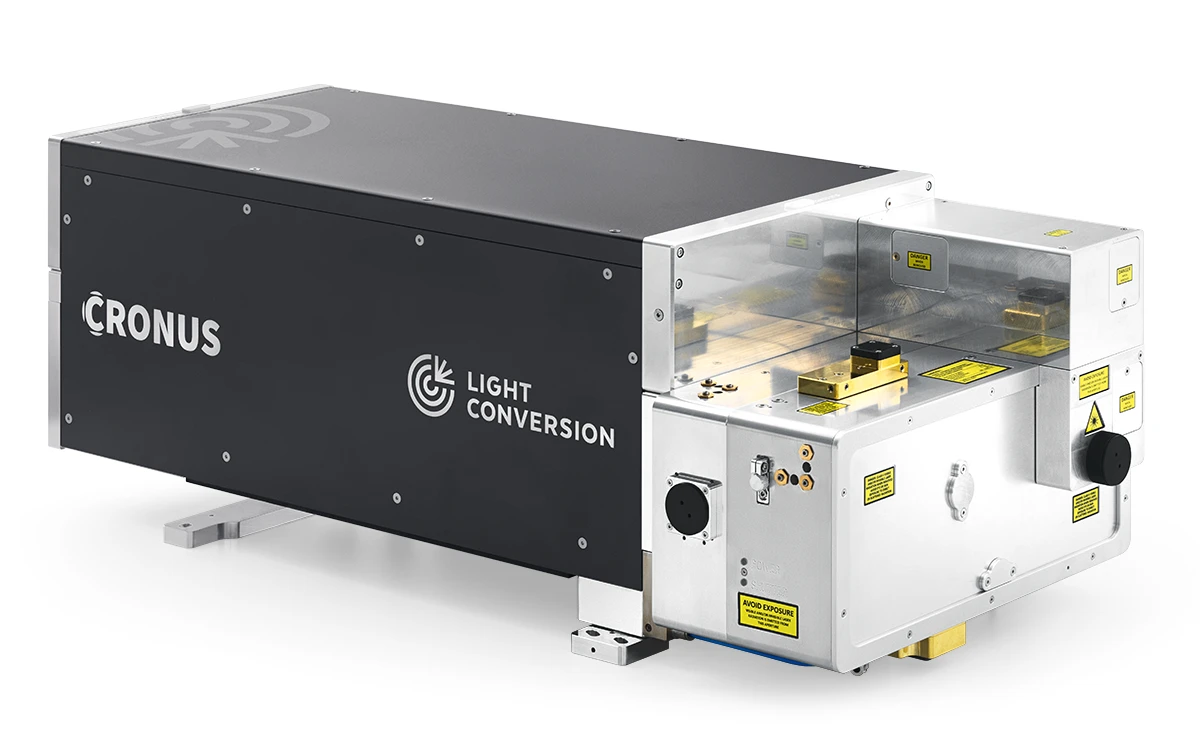

CRONUS-3P 是专为非线性显微镜开发的激光光源。它以达 2 MHz 的重复率提供低至 50 fs 的 μJ 级脉冲，并可在 1.25 至 1.8 μm 的短波红外 (SWIR) 范围内调谐，从而覆盖了三光子显微镜 1.3 μm 和 1.7 μm 的生物透明窗口。此外，CRONUS-3P 还提供同步 1030 nm 放大器和振荡器输出。

通常情况下，SWIR 范围内的多光子成像需要一个复杂的多设备激光系统，通常需要一个光学工作台和熟练的工作人员，这个现实阻碍神经科学和其他生物医学应用的发展。CRONUS-3P 系统是一款工业级一站式解决方案，它更紧凑、更可靠，更通用，并通过集成群延迟色散 (GDD) 控制实现可调谐飞秒激发，确保以优异脉宽激发样品，以及其工业级设计可确保高的短期和长期输出稳定性。

规格参数

压缩输出光
型号
CRONUS-3P 带功率控制的CRONUS-3P
调谐范围
1250 – 1800 nm
重复频率 ¹⁾
单脉冲 − 1 MHz or 2 MHz

1300 nm
1700 nm
1300 nm
1700 nm

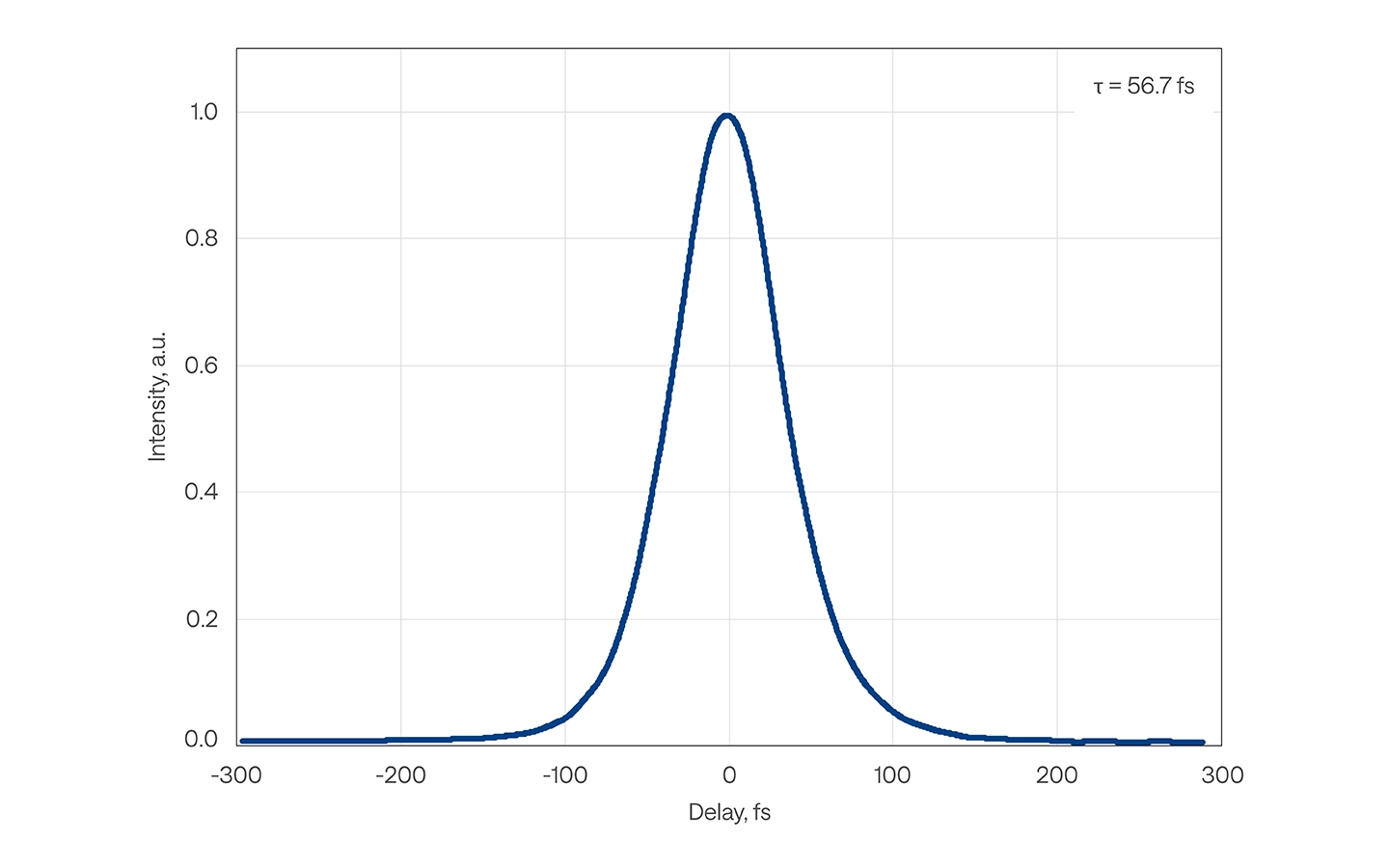

脉宽
< 50 fs
< 65 fs
< 50 fs
< 65 fs

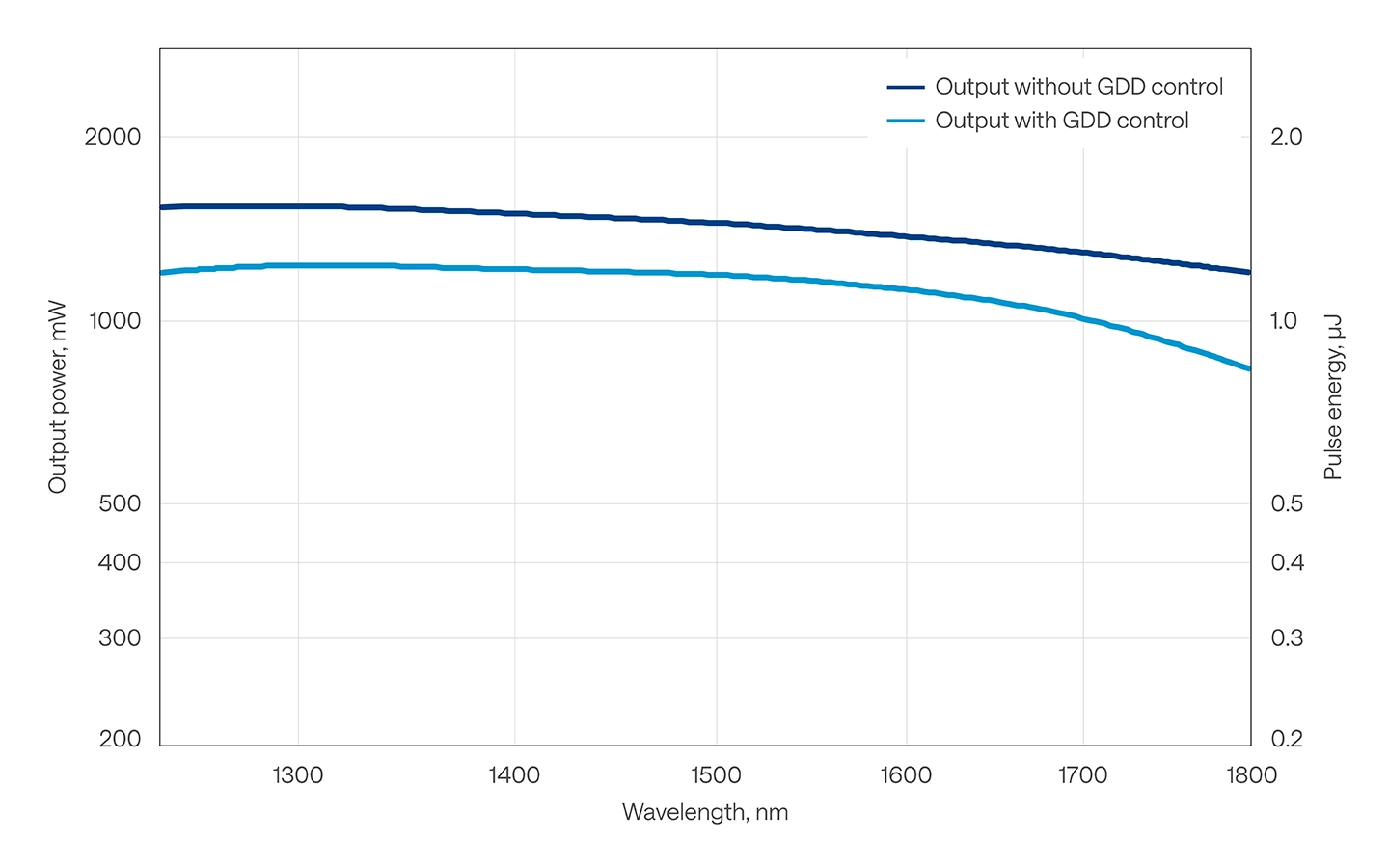

输出功率
> 1100 mW @ 1 MHz
> 800 mW @ 2 MHz
> 800 mW @ 1 MHz
> 500 mW @ 2 MHz
> 1000 mW @ 1 MHz
> 700 mW @ 2 MHz
> 700 mW @ 1 MHz
> 400 mW @ 2 MHz

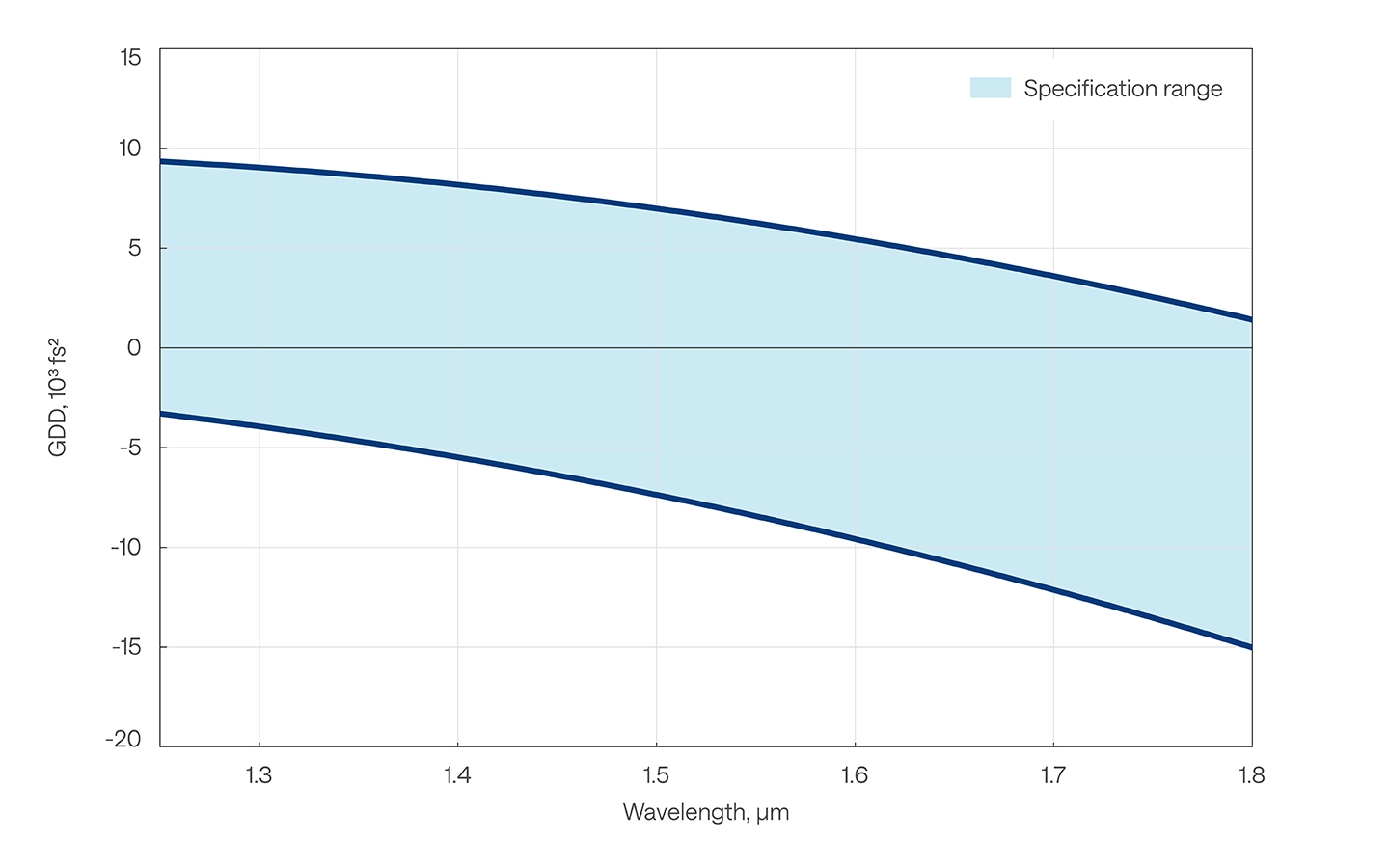

GDD 控制范围 ²⁾
−4000 to +9000 fs²
−12000 to +3500 fs²
−4000 to +9000 fs²
−12000 to +3500 fs²
光斑直径 ³⁾
2 – 4 mm
光束质量 (M²)
< 1.2
光斑圆度
> 0.8
光束发散角
< 1 mrad
光束指向稳定性
< 100 µrad

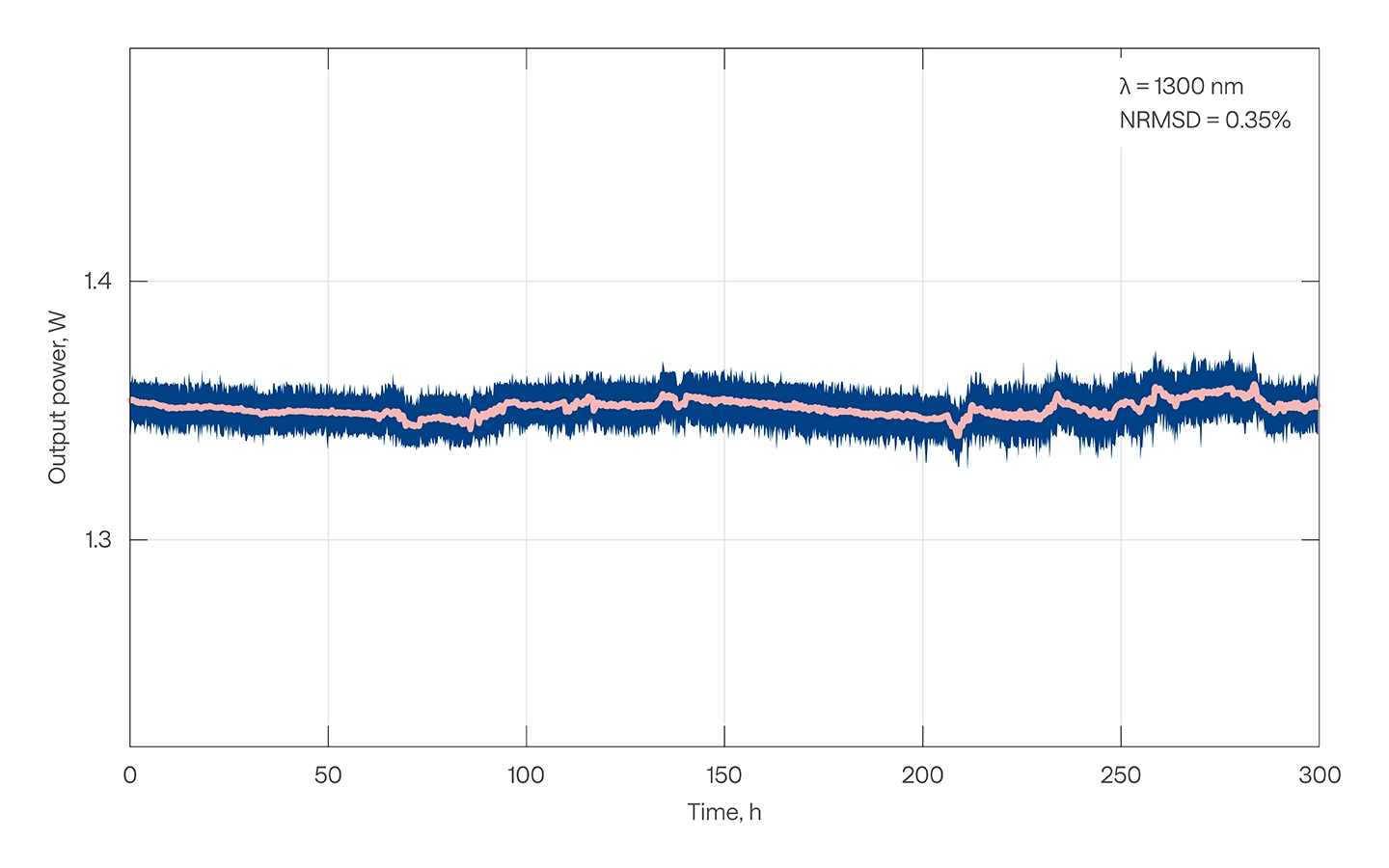

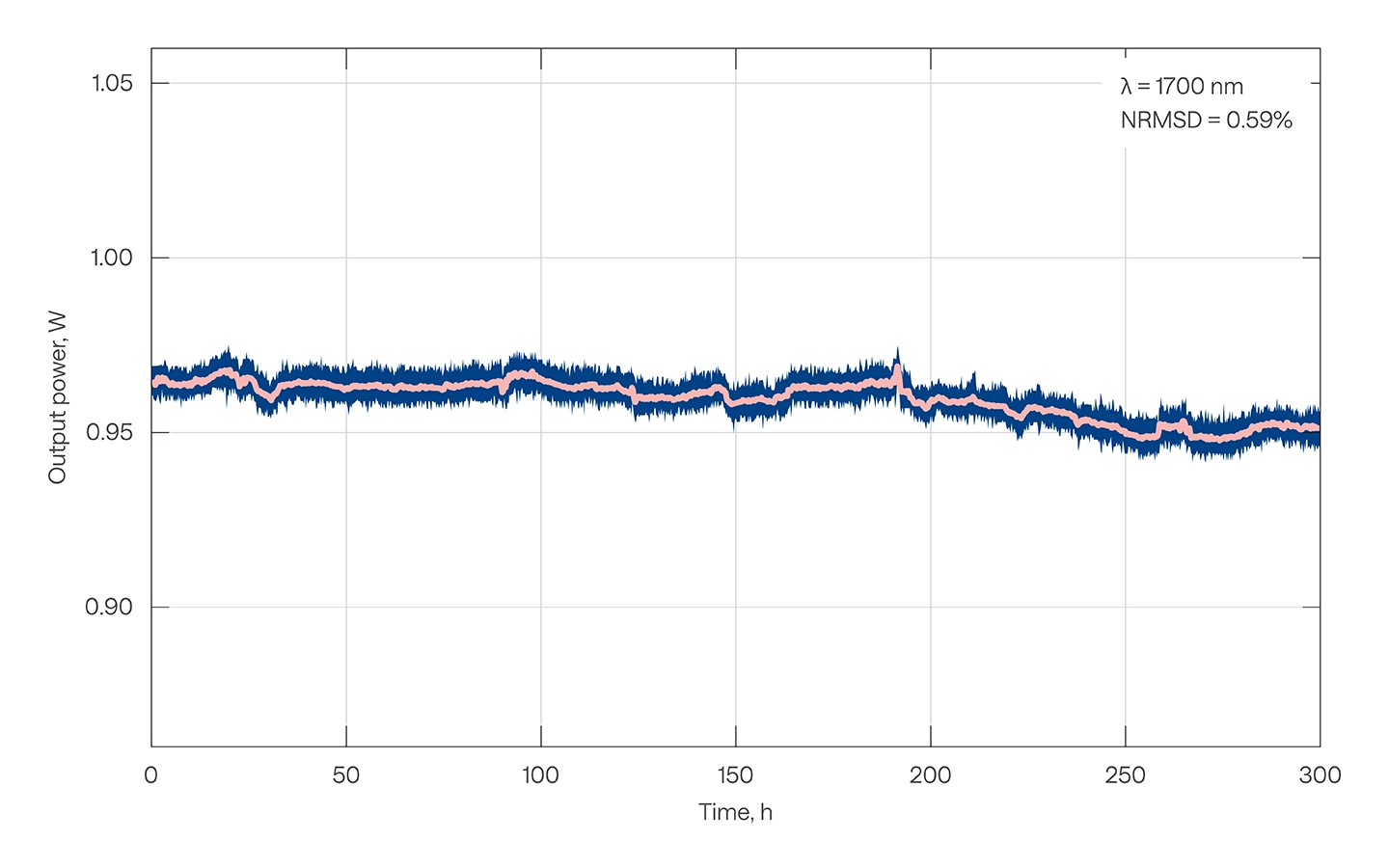

长期功率稳定性, 24 h⁴⁾
< 1%

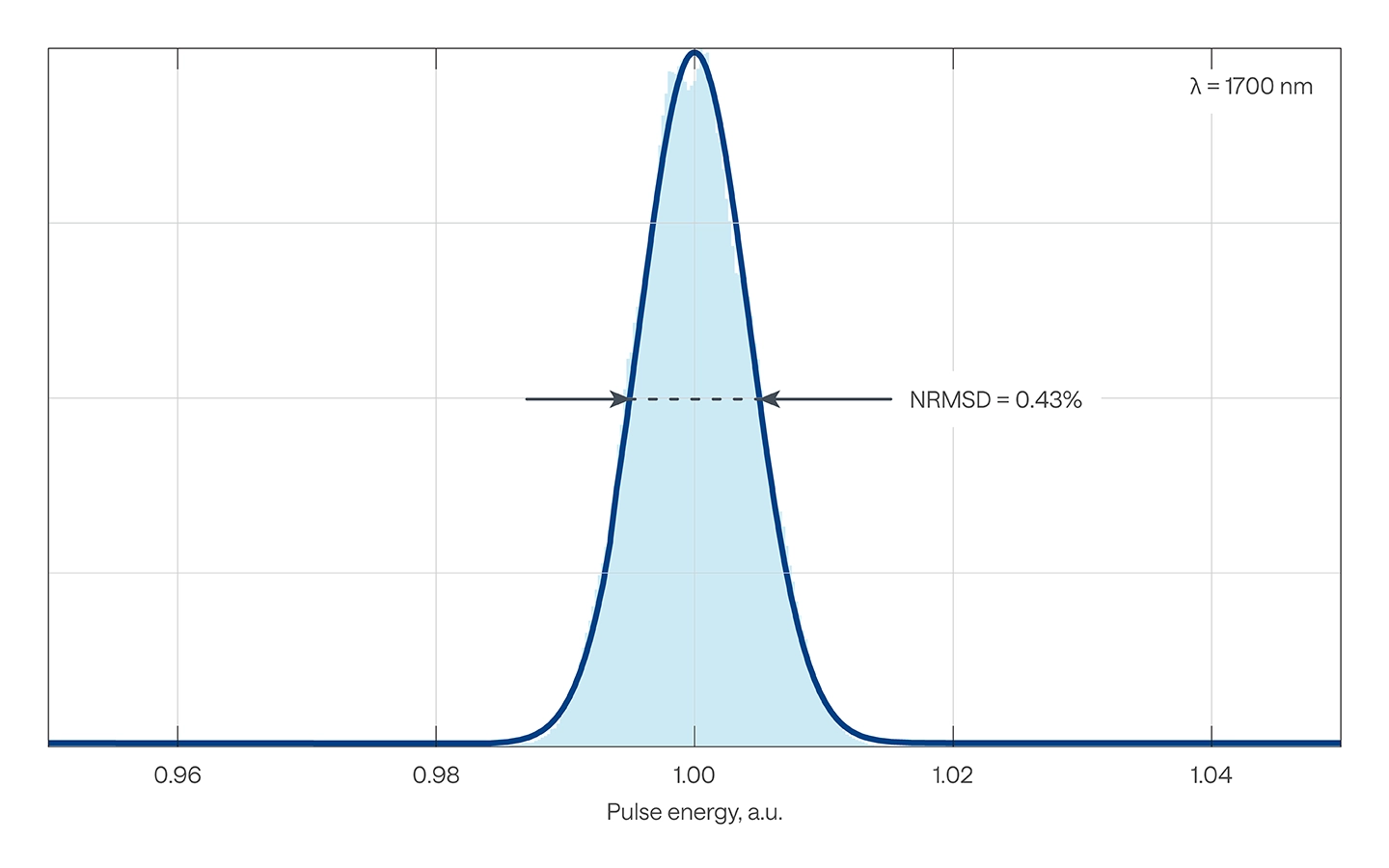

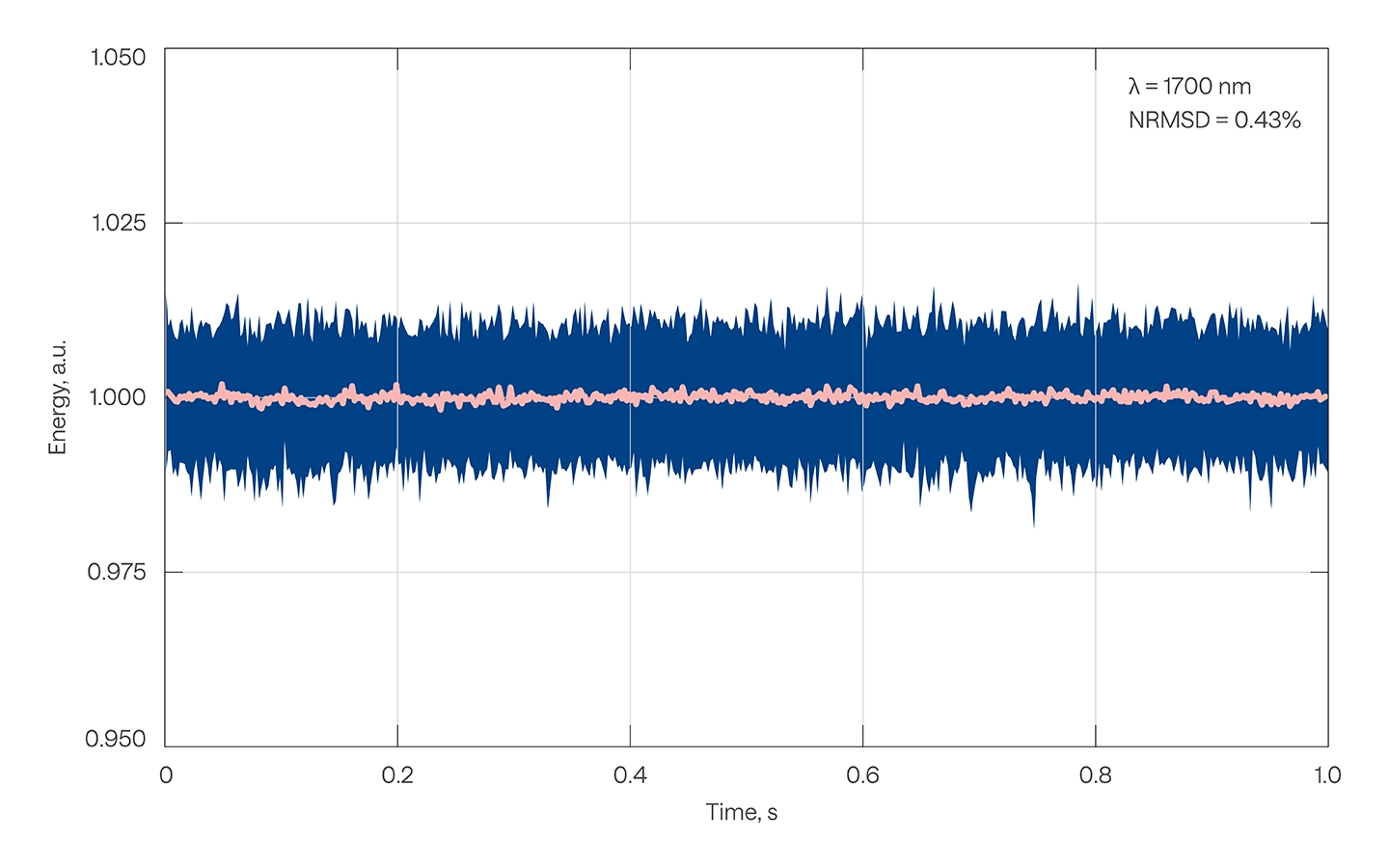

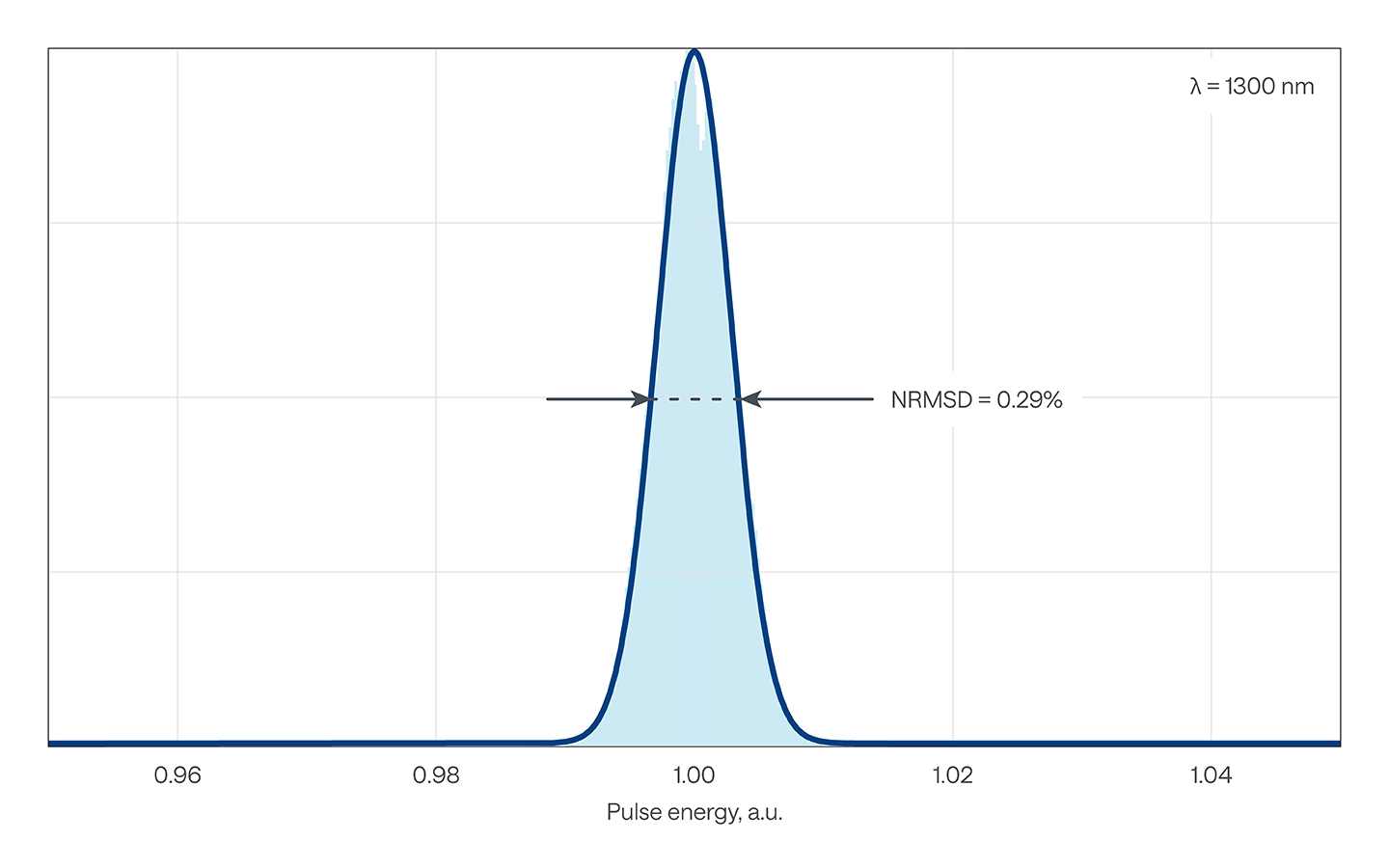

脉冲间能量稳定性, 1 min ⁴⁾
< 1%
1）提供更高的脉冲能量选项，具有更低的重复频率。
2）连续分散控制;−4000 fs² 补偿显微镜的 +4000 fs²。
3）1/e², 在压缩器输出处测量。
4）表示为 NRMSD （归一化均方根偏差）。

型号	CRONUS-3P	带功率控制的CRONUS-3P
调谐范围	1250 – 1800 nm
重复频率 ¹⁾	单脉冲 − 1 MHz or 2 MHz
	1300 nm	1700 nm	1300 nm	1700 nm
脉宽	< 50 fs	< 65 fs	< 50 fs	< 65 fs
输出功率	> 1100 mW @ 1 MHz > 800 mW @ 2 MHz	> 800 mW @ 1 MHz > 500 mW @ 2 MHz	> 1000 mW @ 1 MHz > 700 mW @ 2 MHz	> 700 mW @ 1 MHz > 400 mW @ 2 MHz
GDD 控制范围 ²⁾	−4000 to +9000 fs²	−12000 to +3500 fs²	−4000 to +9000 fs²	−12000 to +3500 fs²
光斑直径 ³⁾	2 – 4 mm
光束质量 (M²)	< 1.2
光斑圆度	> 0.8
光束发散角	< 1 mrad
光束指向稳定性	< 100 µrad
长期功率稳定性, 24 h⁴⁾	< 1%
脉冲间能量稳定性, 1 min ⁴⁾	< 1%

无 GDD 控制的主输出
型号 CRONUS-3P 带功率控制的 CRONUS-3P
1300 nm 1700 nm 1300 nm 1700 nm
输出功率 ¹⁾ > 1500 mW @ 1 MHz
> 1000 mW @ 2 MHz > 1050 mW @ 1 MHz
> 700 mW @ 2 MHz n/a
1）仅适用于 v1 版本。详情请联系 sales@light-quantum.cn。

辅助的 1030 nm 放大器输出
型号 CRONUS-3P 带功率控制的 CRONUS-3P
中心波长 1030 ± 10 nm
最大输出功率¹⁾ 40 W
最大重复频率 2 MHz
脉宽 < 250 fs
1）同步输出功率最高 1 W。若需更大同步输出功率，将相应降低主输出功率。详情请联系 sales@light-quantum.cn。

可选 680 – 920 nm 放大器输出
型号 CRONUS-3P 带功率控制的 CRONUS-3P
中心波长 680 – 920 nm / 920 nm
输出功率 ¹⁾ > 1500 mW @ 1 MHz
> 1000 mW @ 2 MHz
脉宽 <290 fs (可压缩为 <50 fs) ²⁾
光束质量 (M²) <1.3
光束直径 ³⁾ 1-3 mm
发散角 < 1 mrad
长期功率稳定性, 24 h ⁴⁾ < 1%
脉冲间能量稳定性, 1 min ⁴⁾ < 1%
1）920 nm 未压缩输出，无功率控制功能。
2）外接压缩器时，920 nm 波段透射率 > 70%。
3）1/e², 在压缩机输出处测量。
4）表示为 NRMSD （归一化均方根偏差）。

可选的 1030 nm 振荡器输出 ¹⁾
型号 CRONUS-3P 带功率控制的 CRONUS-3P
中心波长 1030 ± 10 nm
输出功率¹⁾ 500 mW
重复频率 ≈ 65 MHz
脉宽 ≈ 200 fs
1）与主输出同步；详情请联系 sales@light-quantum.cn。

环境和使用要求
型号 CRONUS-3P 带功率控制的 CRONUS-3P
工作温度 ¹⁾ 19 – 25 ºC (建议使用空调)
相对湿度 ¹⁾ 20 – 70% (无冷凝)
电气要求激光器 100 V AC, 7 A – 240 V AC, 3A; 50 – 60 Hz
冷水机 100 – 230 V AC; 50 – 60 Hz
额定功率激光器 600 W
冷水机 1400 W
额定功耗激光器 500 W
冷水机 1000 W
1）规格保证在温度变化为 ±1℃ 和湿度变化为 ±10% 的情况下有效。

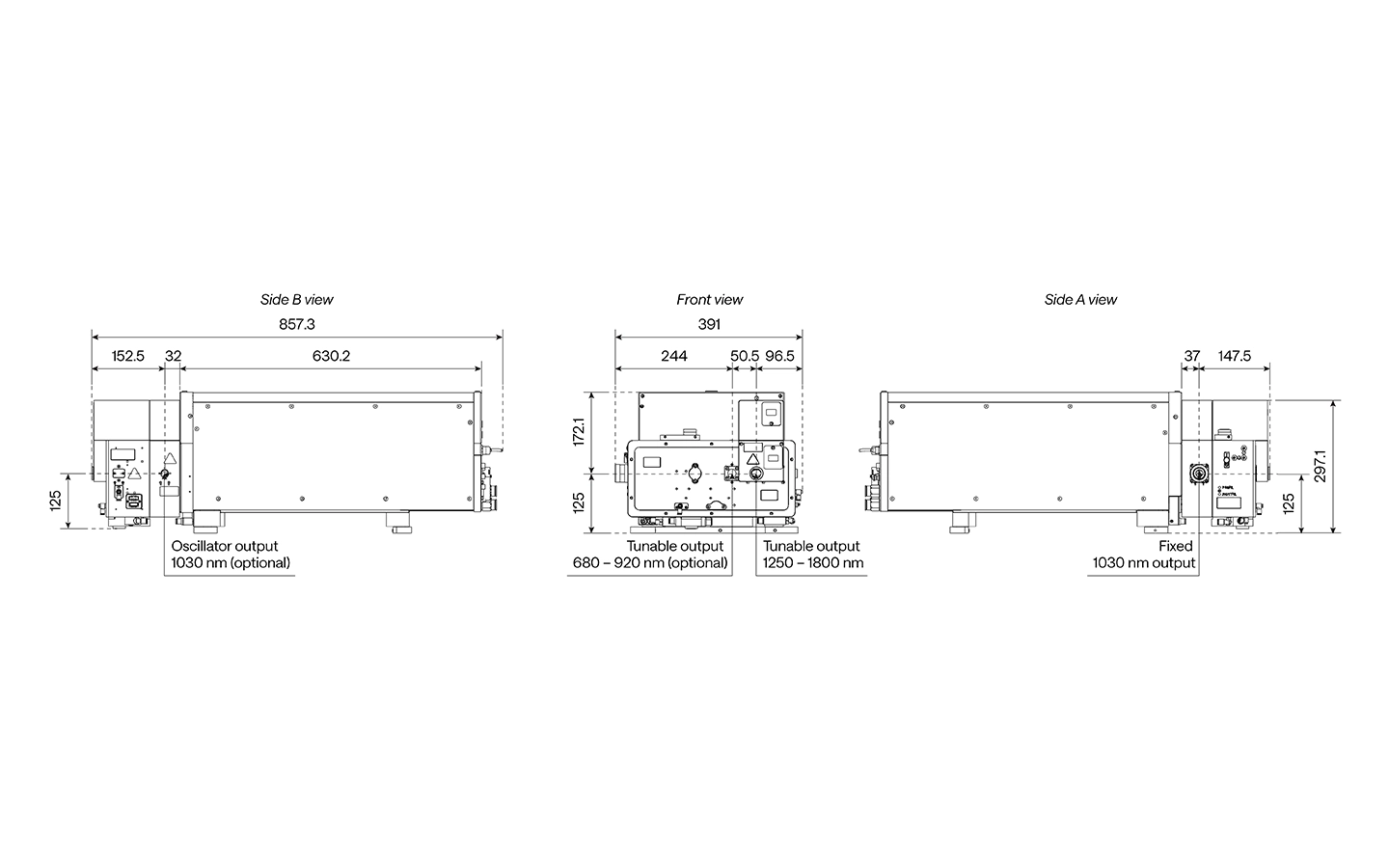

外形尺寸
型号 CRONUS-3P 带功率控制的 CRONUS-3P
不含压缩器的尺寸
(长 × 宽) ¹⁾ 858 × 391 mm (v2)
785 × 350 mm (v1) n/a
含压缩器的尺寸
(长 × 宽) ¹⁾ 858 × 391 mm (v2)
838 × 585 mm (v1) 858 × 391 mm (v2)
1）详见图纸。

型号	CRONUS-3P	带功率控制的 CRONUS-3P
	1300 nm	1700 nm	1300 nm	1700 nm
输出功率 ¹⁾	> 1500 mW @ 1 MHz > 1000 mW @ 2 MHz	> 1050 mW @ 1 MHz > 700 mW @ 2 MHz	n/a

型号	CRONUS-3P	带功率控制的 CRONUS-3P
中心波长	1030 ± 10 nm
最大输出功率¹⁾	40 W
最大重复频率	2 MHz
脉宽	< 250 fs

型号	CRONUS-3P	带功率控制的 CRONUS-3P
中心波长	680 – 920 nm / 920 nm
输出功率 ¹⁾	> 1500 mW @ 1 MHz > 1000 mW @ 2 MHz
脉宽	<290 fs (可压缩为 <50 fs) ²⁾
光束质量 (M²)	<1.3
光束直径 ³⁾	1-3 mm
发散角	< 1 mrad
长期功率稳定性, 24 h ⁴⁾	< 1%
脉冲间能量稳定性, 1 min ⁴⁾	< 1%

型号	CRONUS-3P	带功率控制的 CRONUS-3P
中心波长	1030 ± 10 nm
输出功率¹⁾	500 mW
重复频率	≈ 65 MHz
脉宽	≈ 200 fs

型号	CRONUS-3P	带功率控制的 CRONUS-3P
工作温度 ¹⁾	19 – 25 ºC (建议使用空调)
相对湿度 ¹⁾	20 – 70% (无冷凝)
电气要求	激光器	100 V AC, 7 A – 240 V AC, 3A; 50 – 60 Hz
冷水机	100 – 230 V AC; 50 – 60 Hz
额定功率	激光器	600 W
冷水机	1400 W
额定功耗	激光器	500 W
冷水机	1000 W

型号	CRONUS-3P	带功率控制的 CRONUS-3P
不含压缩器的尺寸 (长 × 宽) ¹⁾	858 × 391 mm (v2) 785 × 350 mm (v1)	n/a
含压缩器的尺寸 (长 × 宽) ¹⁾	858 × 391 mm (v2) 838 × 585 mm (v1)	858 × 391 mm (v2)
