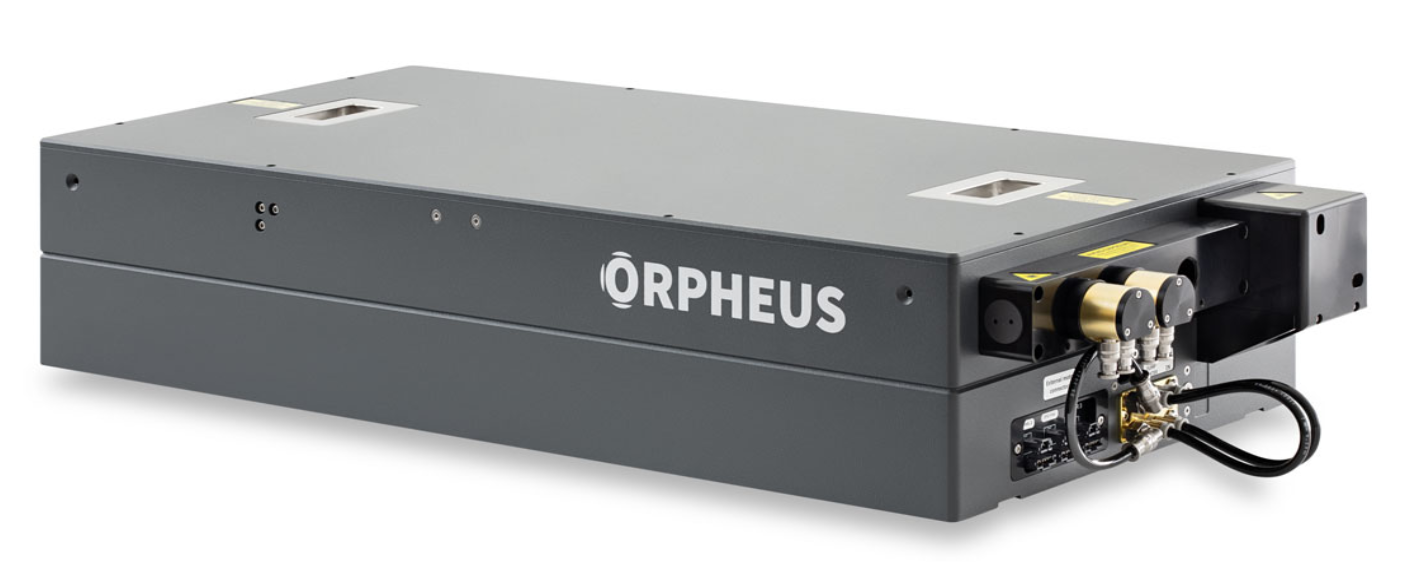

共线光学参量放大器
- 连续可调谐范围覆盖紫外至红外波段
- 单脉冲 – 2 MHz 重复频率
- 泵浦功率达 80 W
- 泵浦单脉冲能量达 0.4 mJ
详情
ORPHEUS系列光学参量放大器（OPA）专为与掺镱CARBIDE或PHAROS飞秒激光器无缝集成而设计。该系列可发射重复频率高达2 MHz、紫外至中红外波段可调的飞秒脉冲，是超快光谱、非线性显微镜和微结构加工应用中不可或缺的工具。
ORPHEUS OPA提供多款型号以满足不同科研需求：
ORPHEUS型：支持高功率泵浦，提供630-2600 nm的宽调谐范围，通过集成热稳定外壳的波长扩展模块可延伸至210-16000 nm。自动波长调谐与光束分离功能确保便捷的免手动操作。
ORPHEUS-F型：结合非共线OPA（NOPA）的短脉冲特性与共线OPA的宽调谐范围。信号光调谐范围650-900 nm（可压缩至25–70 fs），闲置光调谐范围1200-2500 nm（脉冲宽度40–100 fs）。
ORPHEUS-ONE型：专为1400-16000 nm光谱范围设计，在中红外波段实现更高的泵浦光-信号光转换效率。
如需紧凑型单机解决方案，推荐I-OPA工业级光学参量放大器；适配PHAROS-UP超短脉冲激光器的OPA设备，请参考新一代ORPHEUS-NEO OPA；若平台需支持更高泵浦脉冲能量，请参阅ORPHEUS-HE高能量OPA。
规格参数
| 型号 | ORPHEUS | ORPHEUS-F | ORPHEUS-ONE | |
| 主要输出 | ||||
| 调谐范围 1) | 630–1030 nm（信号光） 1030–2600 nm（闲置光） |
650–900 nm（信号光） 1200–2500 nm（闲置光）2) |
1400–2000 nm（信号光）2100–4200 nm（闲置光） | |
| 泵浦功率 | 最高80 W | |||
| 重复频率 | 最高2 MHz | |||
| 泵浦脉冲能量 3) | 8–20 μJ | 20–400 μJ | 10–400 μJ | 12–400 μJ |
| 转换效率 | >4.5%@峰值（信号光） | >9%@峰值（信号光） | >7%@700 nm 4) | >9%（30–40 μJ泵浦@1550 nm） |
| >2%@峰值（闲置光） | >4%@峰值（闲置光） | >6%（12–30 μJ泵浦@1550 nm） | ||
| 脉冲持续时间 | 120–400 fs | <55 fs@800–900 nm 5) <70 fs@650–800 nm 5) <100 fs@1200–2000 nm 5) |
100–300 fs | |
| 光谱带宽 | 60–220 cm⁻¹ | 200–750 cm⁻¹@650–900 nm | 50–150 cm⁻¹@1450–2000 nm | |
| 8小时长期功率稳定性 6) | <2%@800 nm | <2%@1550 nm | ||
| 1分钟脉冲间能量稳定性 6) | <2%@800 nm | <2%@1550 nm | ||
| 压缩器透射率 | n/a | 65%@650–900 nm 80% @ 1200 – 2000 nm |
n/a | |
| 波长扩展模块 | ||||
| DUV | n/a | 190–215 nm: >0.3%@200 nm 7) | n/a | n/a |
| THS | 210–315 nm: >0.4%@250 nm⁸ | 210–315 nm: >0.8%@250 nm 8) | n/a | n/a |
| SHS, SHI | 315–630 nm: >1.2%@350 nm | 315–630 nm: >2.4%@350 nm | 325–450 nm: >1%@峰值 9) 600–650 nm: 0.5%@峰值 9) |
n/a |
| DFG | 2200–4200 nm: >1.5%@3000 nm | 2200–4200 nm: >3%@3000 nm | n/a | 4000–16000 nm: >0.3%@10000 nm ,30–2000 μJ泵浦 >0.2%@10000 nm ,12–30 μJ泵浦 |
| 4000–16000 nm: >0.1%@10000 nm | 4000–16000 nm: >0.2%@10000 nm | n/a | ||
| 泵浦激光器要求 | ||||
| 配置参数 | CARBIDE 或 PHAROS激光器 | |||
| 中心波长 | 1030 ± 10 nm | |||
| 最大泵浦功率 | 80 W | |||
| 最高重复频率 | 2 MHz | |||
| 泵浦脉冲能量 | 8–20 μJ | 20–400 μJ | 10–400 μJ | 12–400 μJ |
| 泵浦脉冲持续时间 10) | 180–500 fs | |||
| 环境与公用设施要求 | ||||
| 工作温度 11) | 19–25 °C（建议配备空调） | |||
| 相对湿度 11) | 20–70%（无冷凝） | |||
| 电气要求 | 100–240 V AC, 1.4 A; 50–60 Hz | |||
| 额定功率 | 120 W | |||
| 功耗 | 待机：10 W, 波长调谐时最大功耗：100 W |
|||
1）可提供双输出型号（-TWINS），实现光学同步的双路同时输出。
2）可选长脉冲模式，提供650–1010 nm（信号光）和1050–2500 nm（闲置光）调谐范围，脉冲宽度<290 fs。
3）泵浦脉冲能量最高可达5 mJ（适用于ORPHEUS-HE型号）。
4）此转换效率指标在脉冲压缩前测定。信号光与闲置光的峰值总转换效率为10%。
5）此脉冲宽度指标在脉冲压缩后测定。压缩前典型脉冲宽度为120–250 fs；压缩后：650–920 nm处为25–70 fs，1200–2000 nm处为40–100 fs。
6）稳定性以归一化均方根偏差（NRMSD）表示。
7）DUV转换效率指标基于最高10 W泵浦功率和200 kHz重复频率测定。若使用更高泵浦功率，转换效率会降低。在200 nm处最大输出功率为40 mW。
8）此指标适用于>15 µJ的泵浦脉冲能量。
9）最大输出功率为400 mW。
10）脉冲宽度为半高全宽（FWHM），假设为高斯脉冲形状。
11）规格保证条件为：最大温度变化±1℃，湿度变化±10%。
性能
ORPHEUS

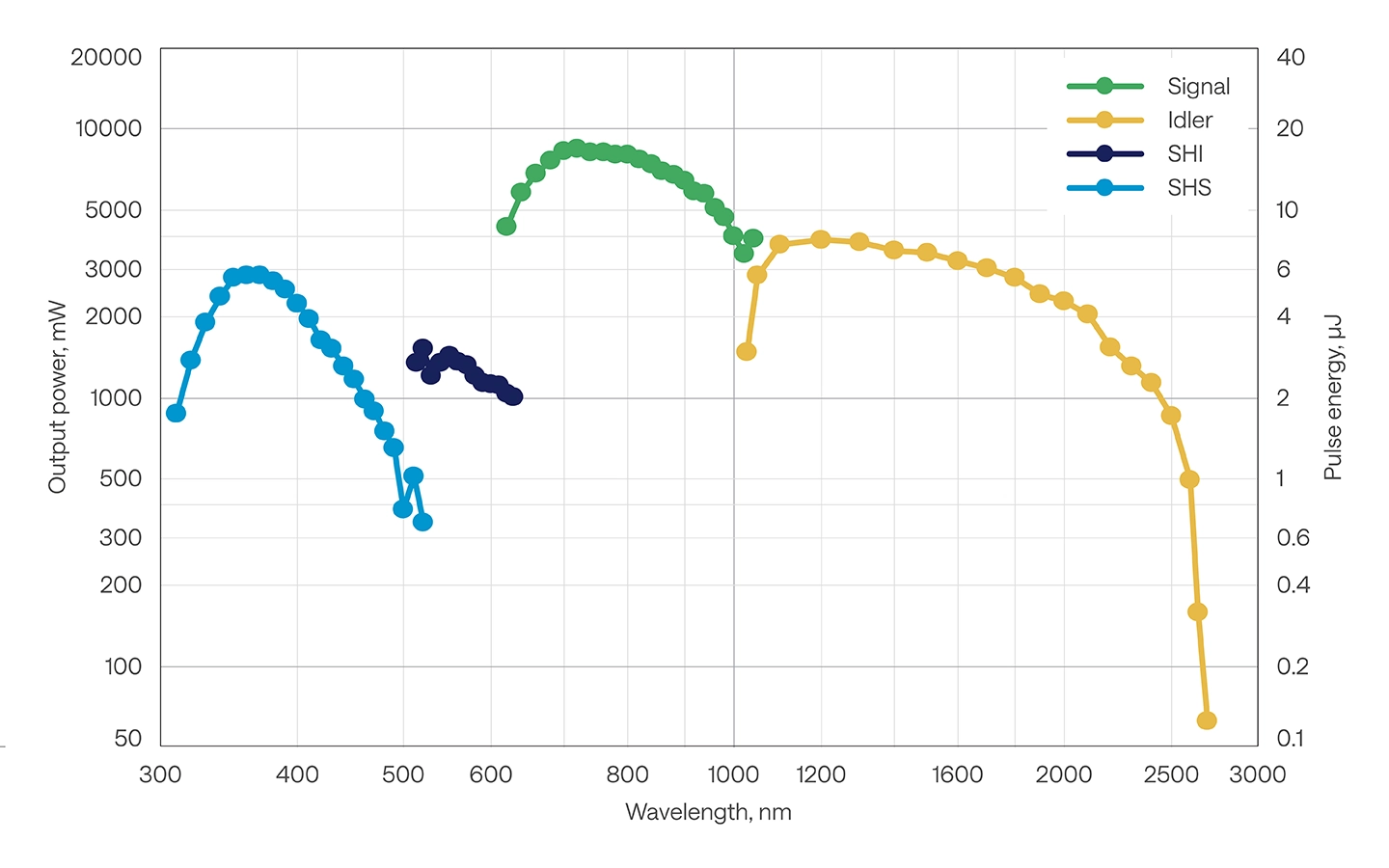

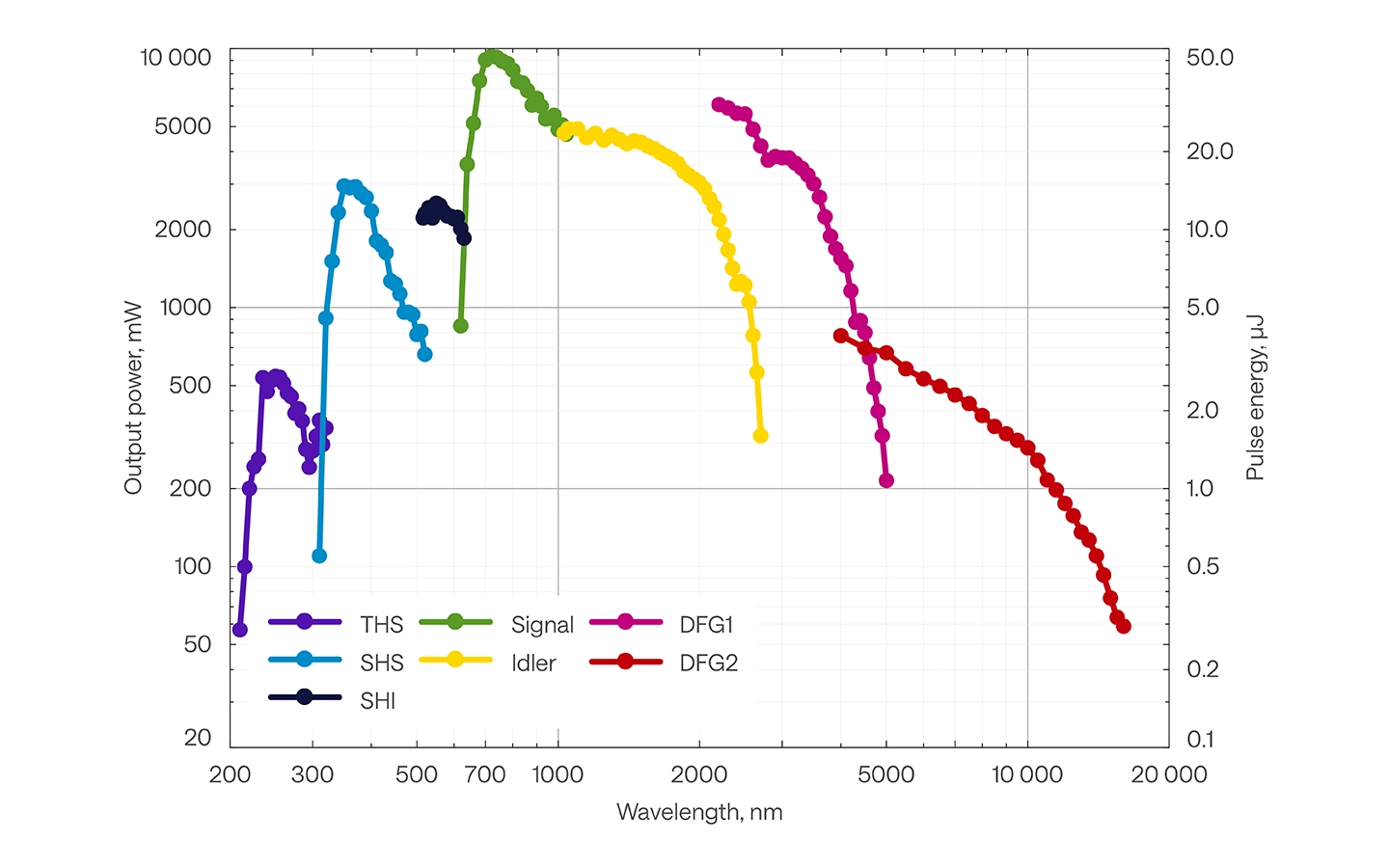

ORPHEUS 典型调谐曲线。泵浦：80 W，160 μJ，500 kHz。
ORPHEUS-F
ORPHEUS-F 的典型调谐曲线。泵浦： 40 W，40 μJ，1000 kHz
ORPHEUS-F 的典型光谱带宽
压缩后的 ORPHEUS-F 脉宽
ORPHEUS-ONE

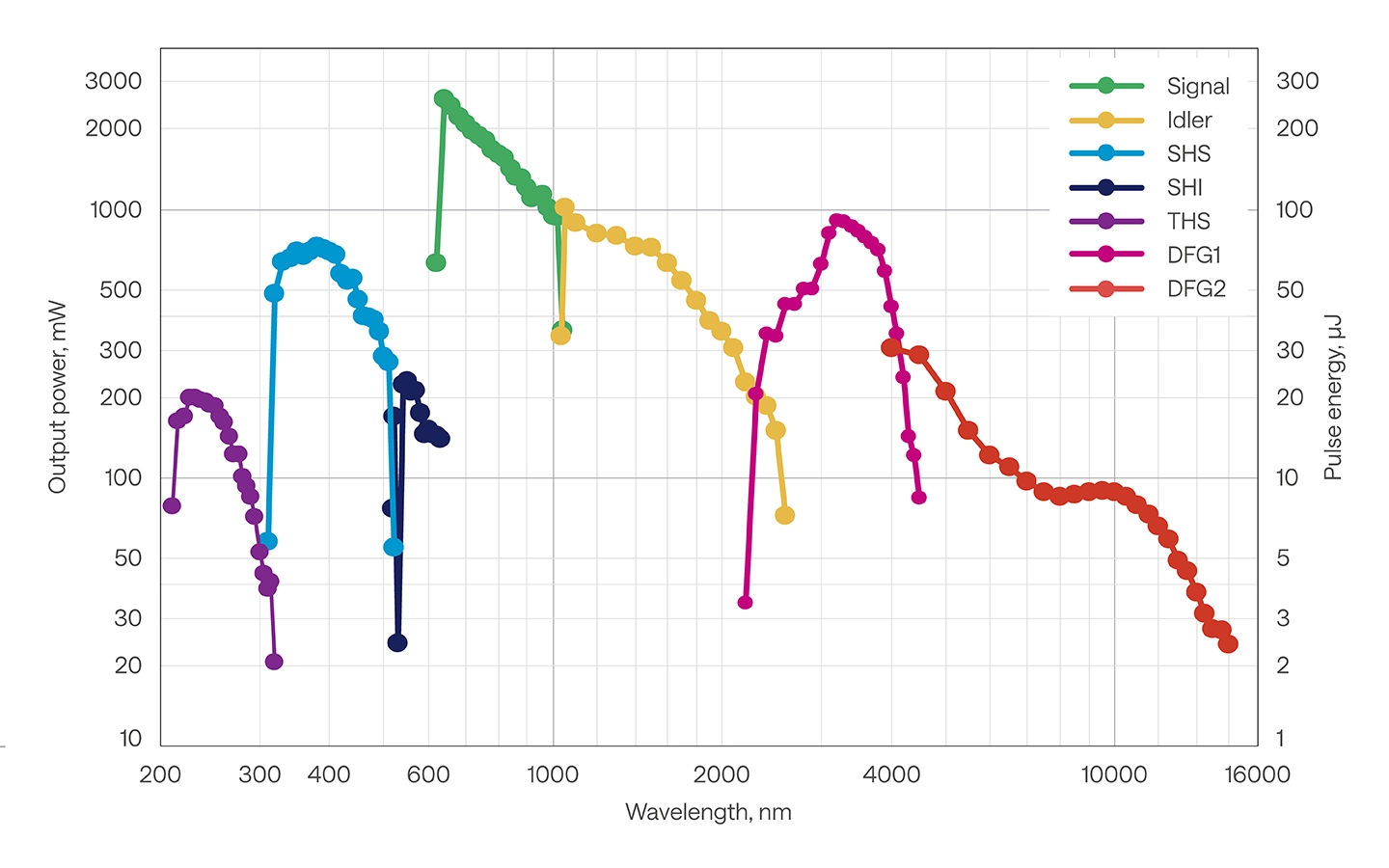

ORPHEUS-ONE-HP 的典型调谐曲线。泵浦： 40 W, 40 µJ, 1000 kHz
有关自定义调整曲线值，请访问 Optics ToolBox。
轮廓图
ORPHEUS / ORPHEUS-ONE

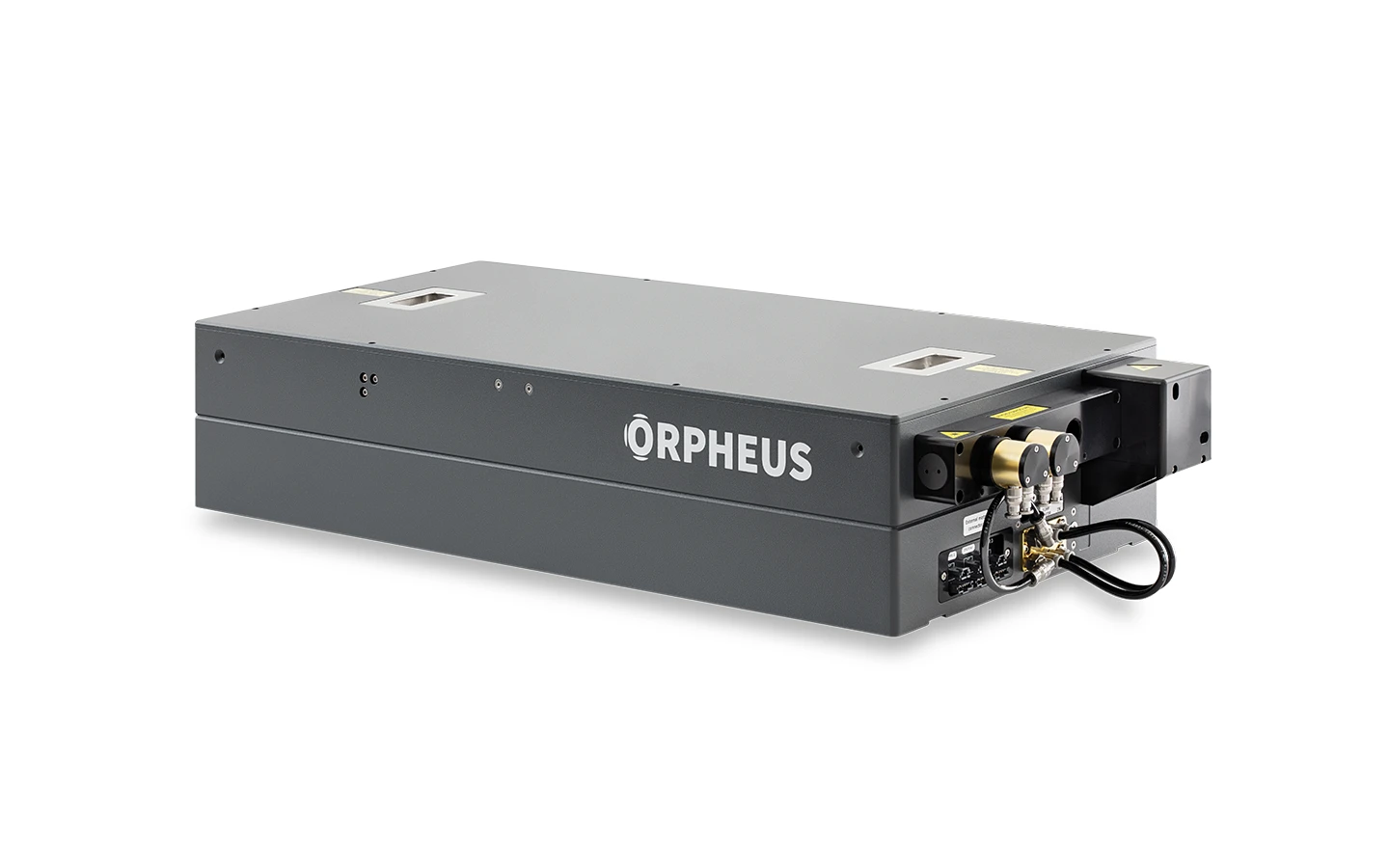

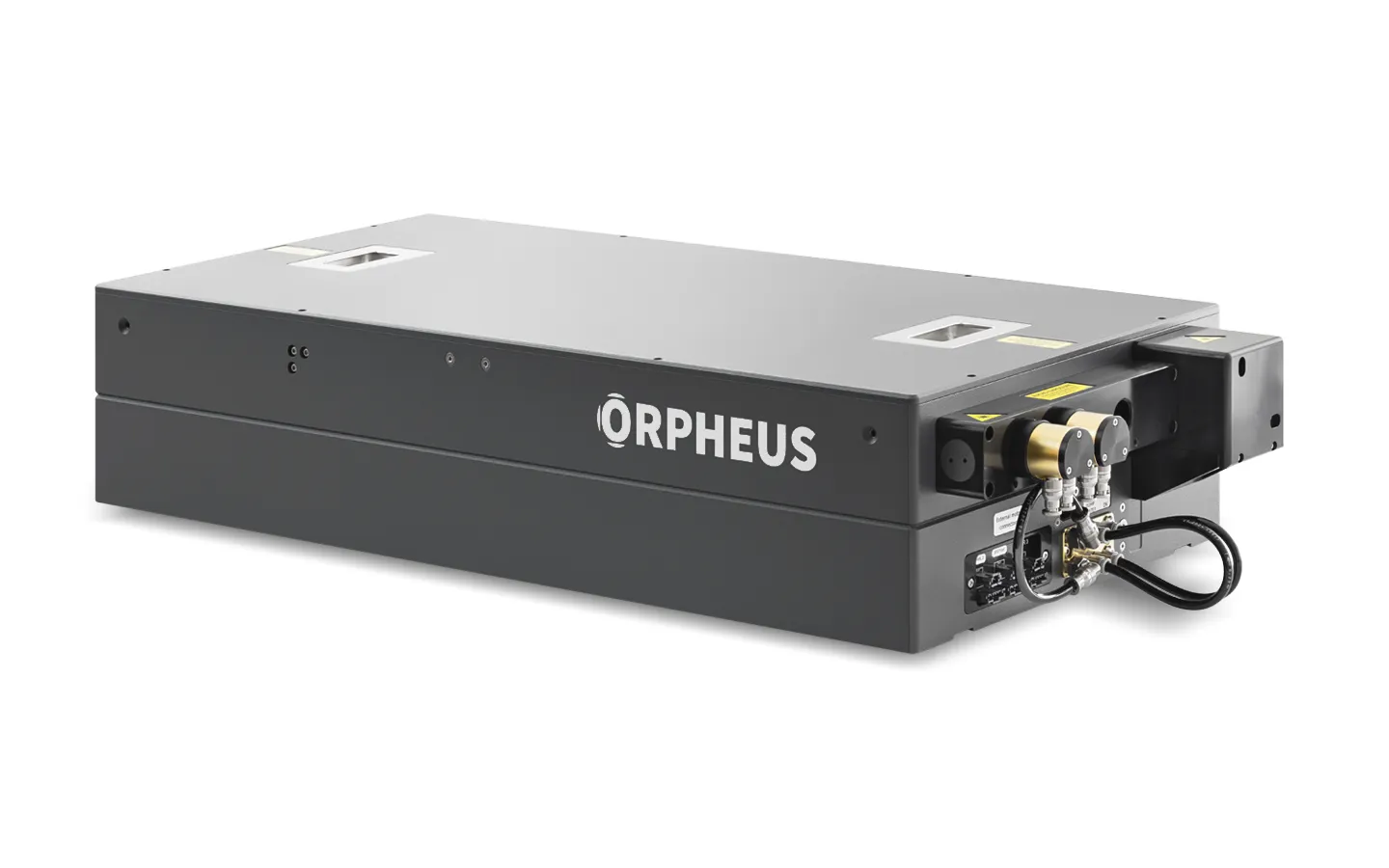

ORPHEUS / ORPHEUS-ONE 光学参量放大器

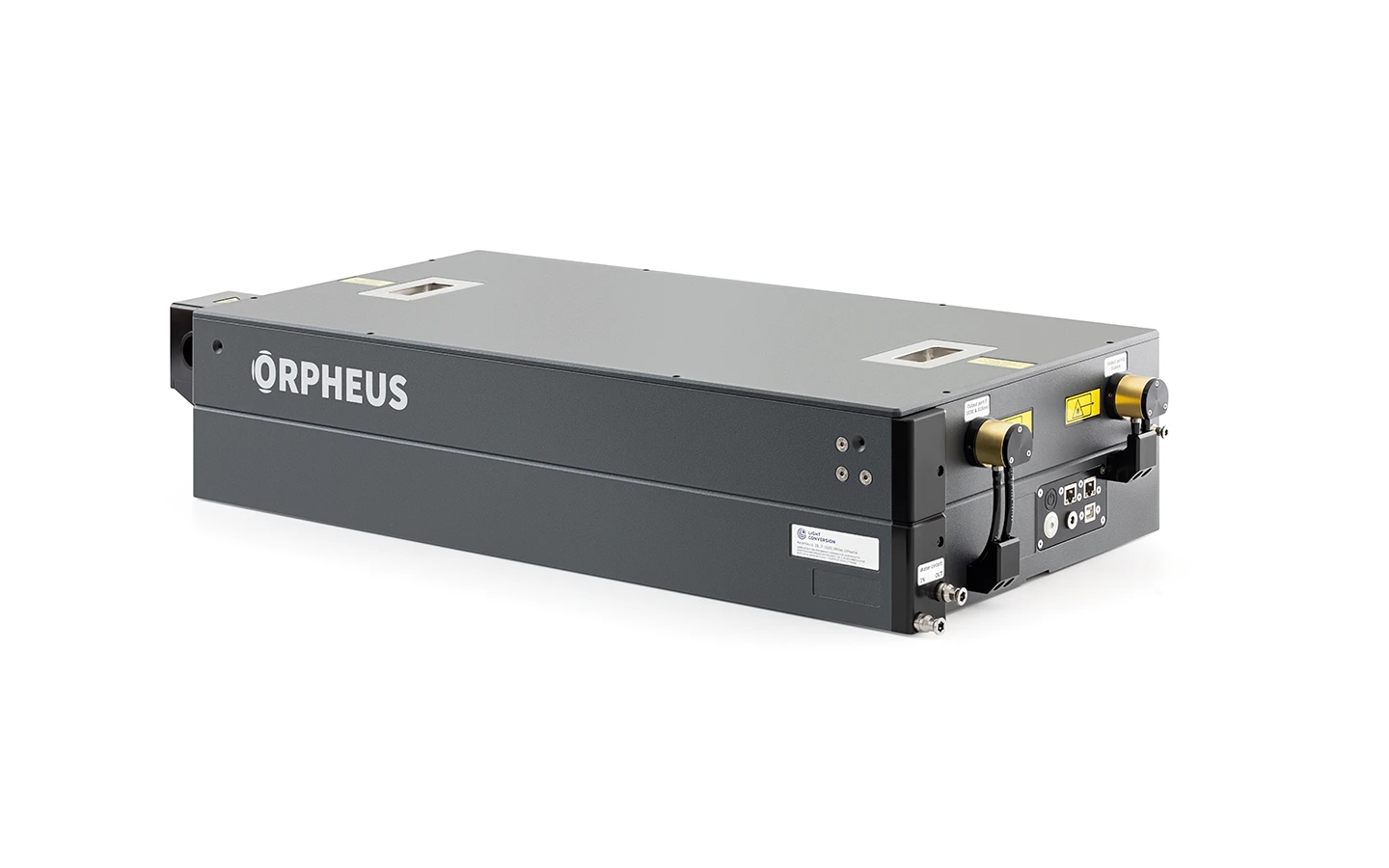

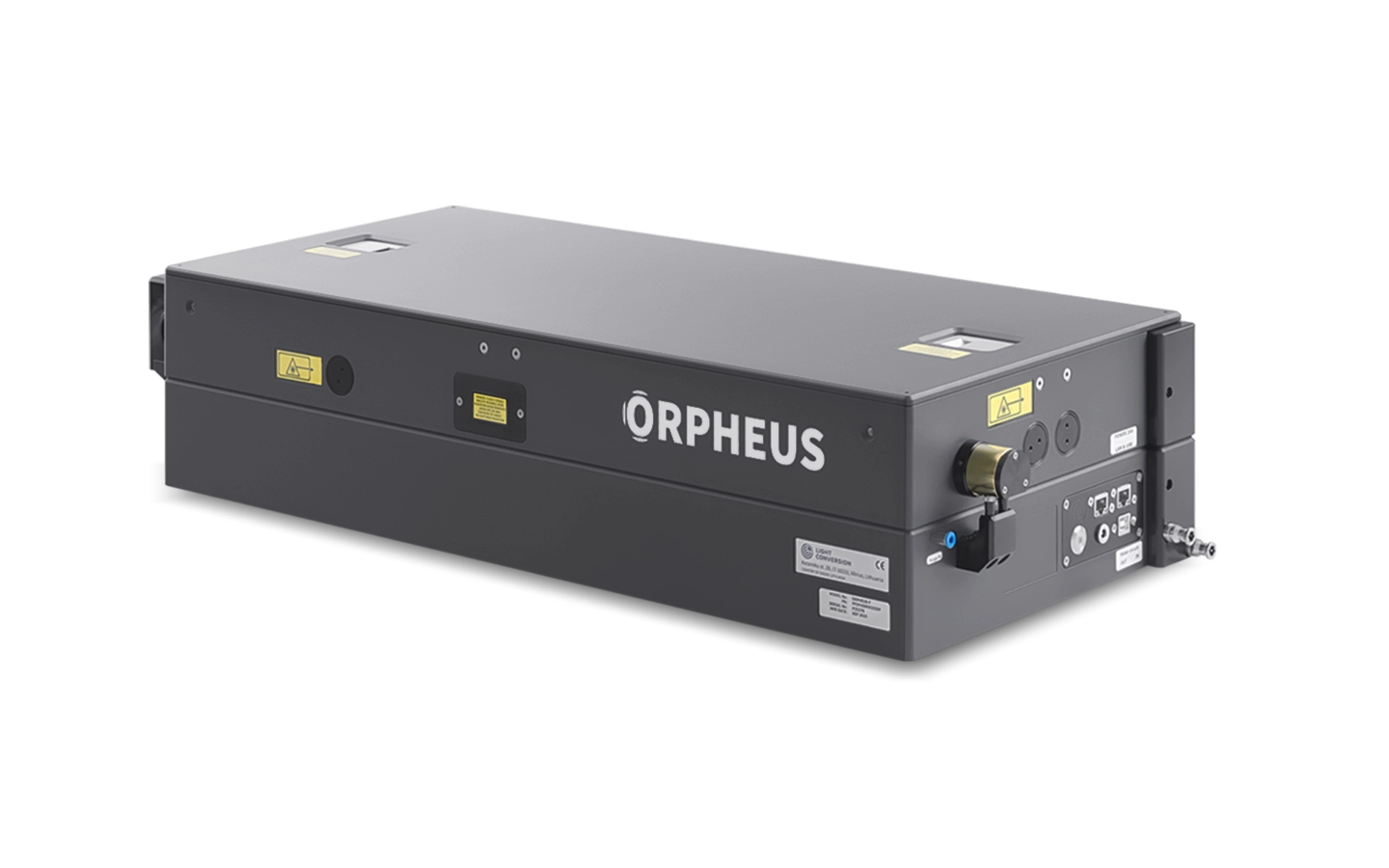

ORPHEUS / ORPHEUS-ONE 光学参量放大器（后视图）

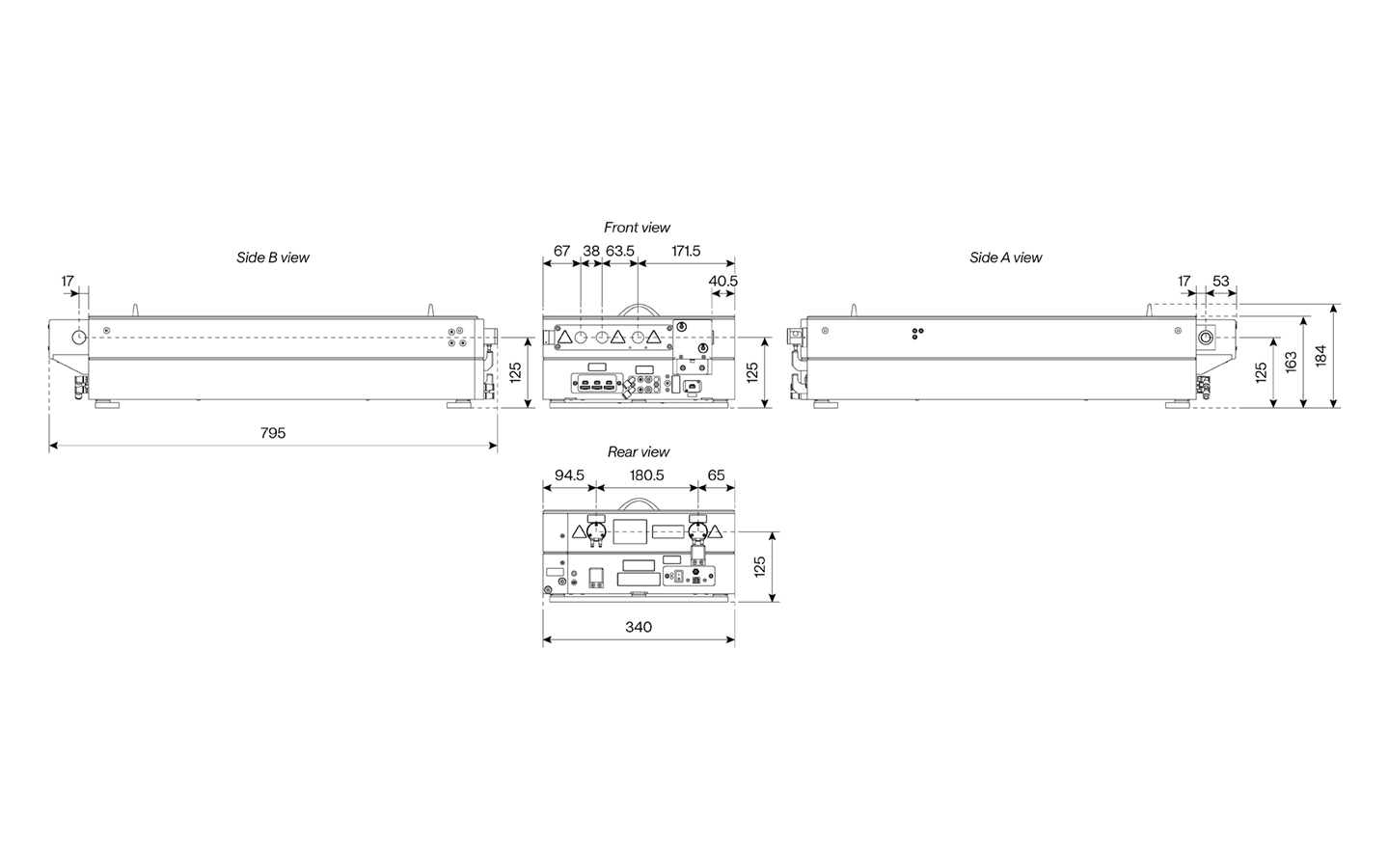

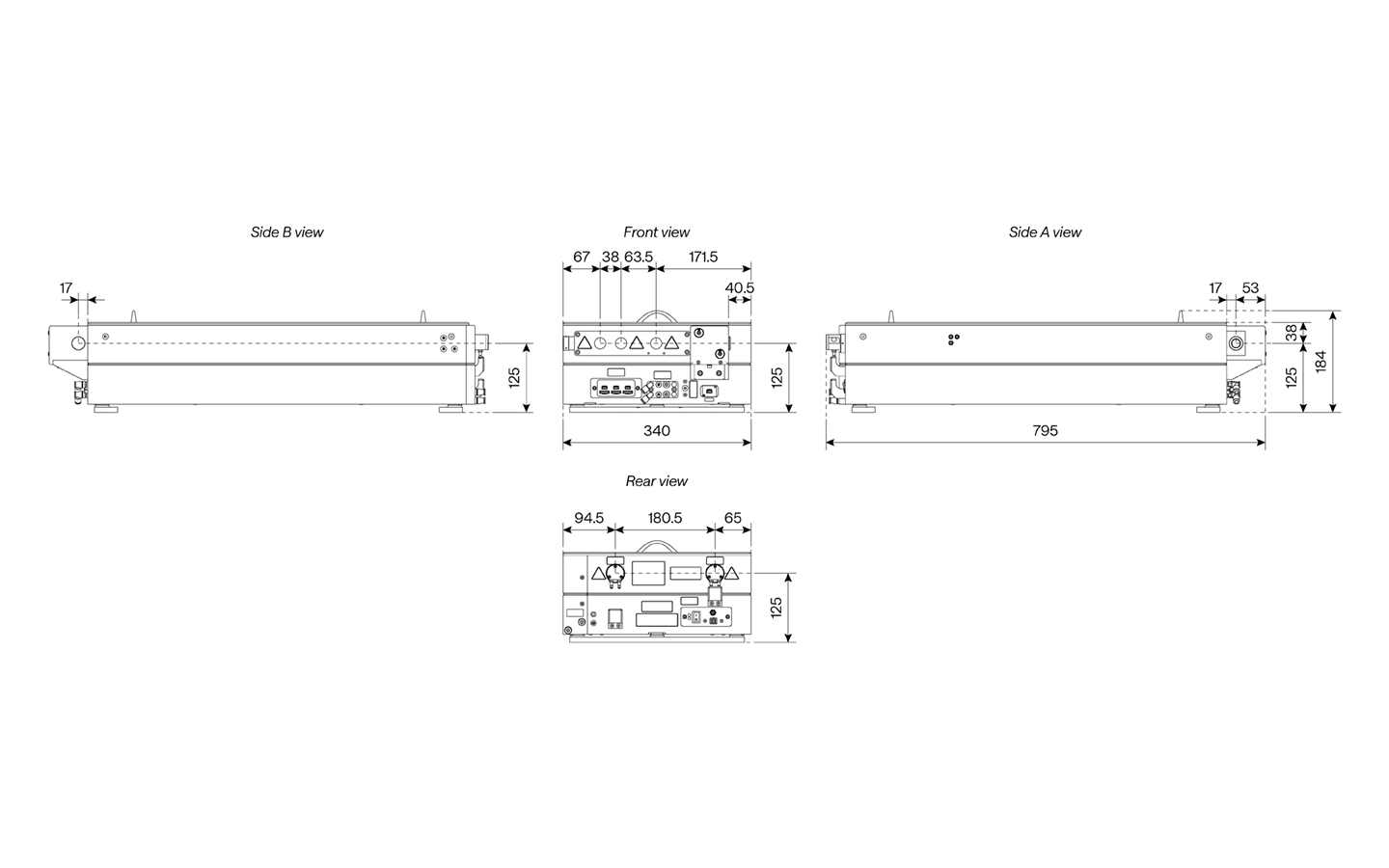

ORPHEUS / ORPHEUS-ONE 轮廓图
ORPHEUS-F

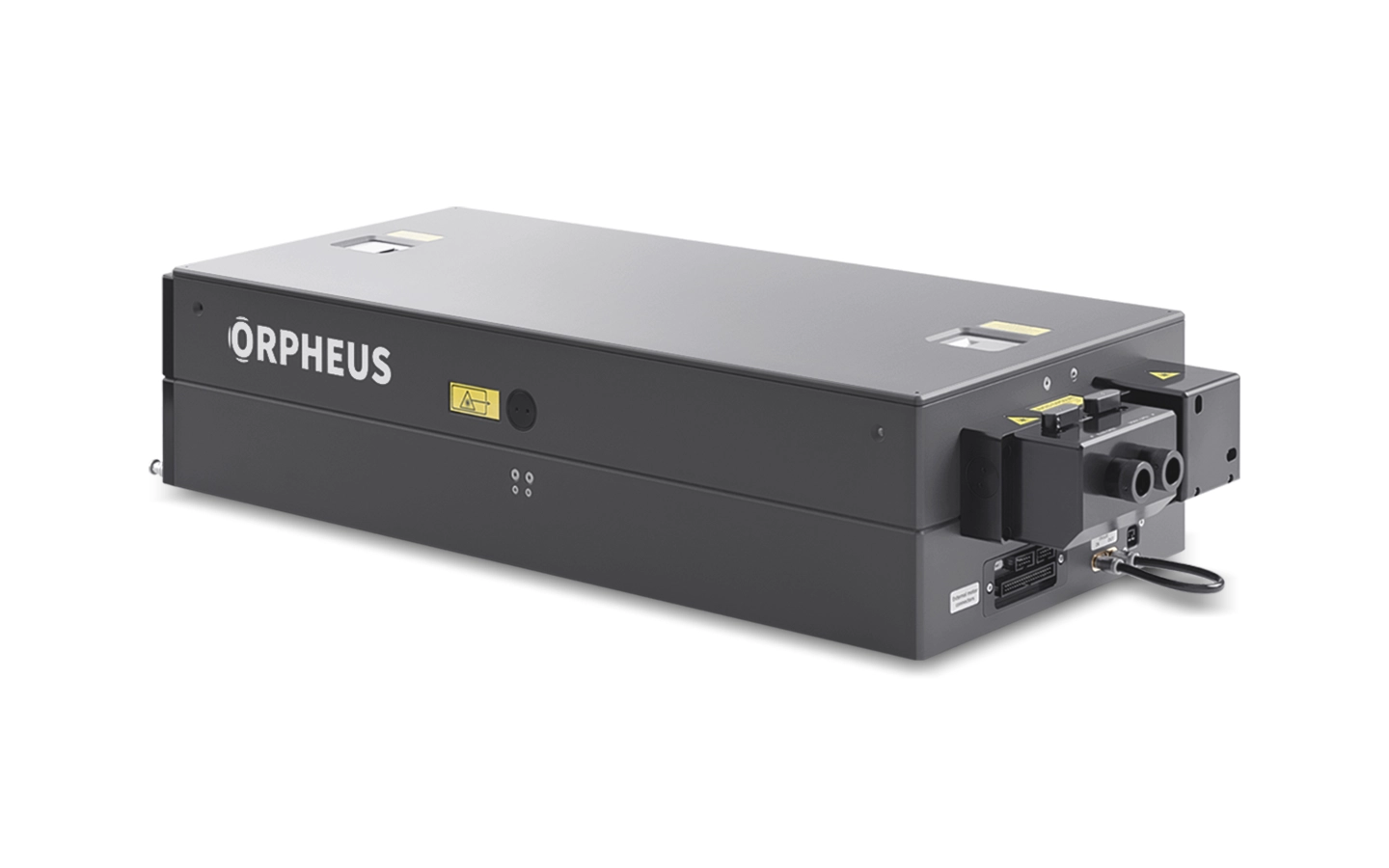

ORPHEUS-F宽带宽混合光参量放大器
ORPHEUS-F宽带宽混合光参量放大器（后视图）

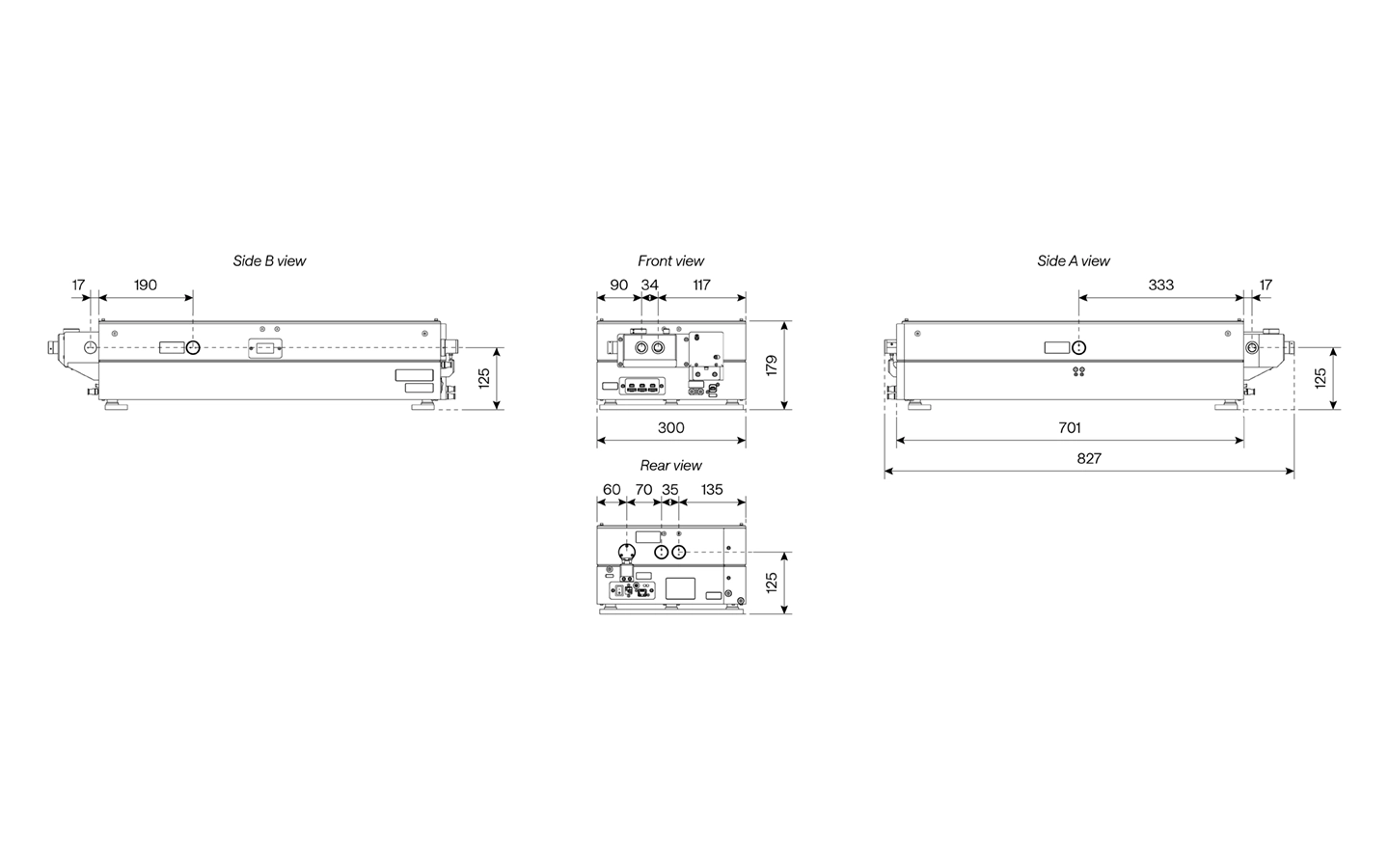

ORPHEUS-F 轮廓图
