I-OPA logo

工业级光学参量放大器

  • 可调谐或固定波长型号
  • 坚固的工业级机械设计
  • 即插即用、安装简洁、操作方便
  • 单脉冲 – 2 MHz 重复频率
  • 高达 40 W 的泵浦功率
  • 超短脉宽 (< 100 fs)

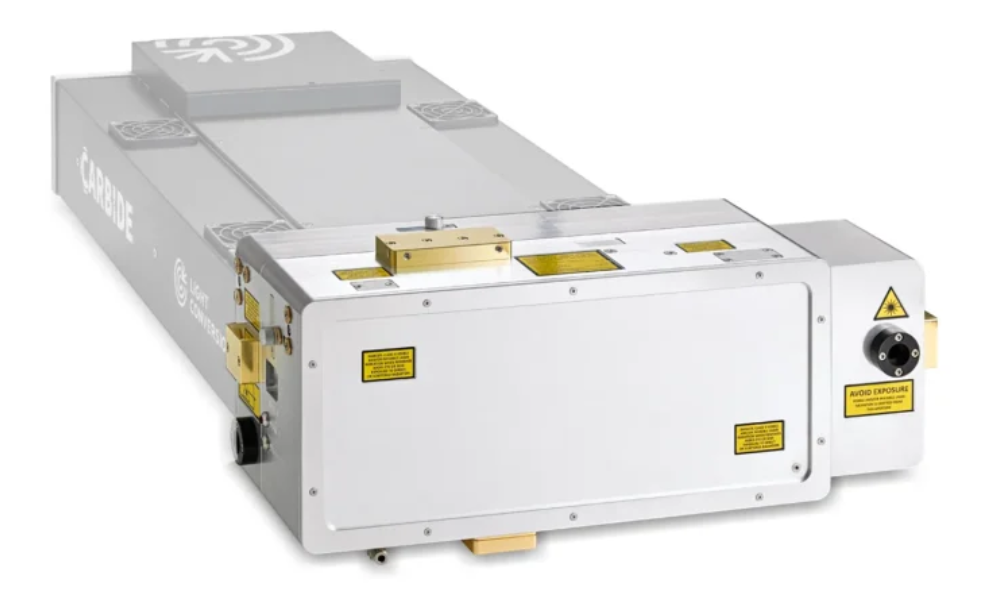

可调谐 I-OPA-TW 模块安装在风冷 CARBIDE-CB5 机体上

详情

工业级光学参量放大器 I-OPA 系列标志着波长可调飞秒光源世界的极简新时代。基于 10 多年生产 ORPHEUS 系列光学参量放大器的经验,该解决方案将波长的可调性与可靠的工业级设计结合在一起。 I-OPA 是可搭载在 PHAROS 和 CARBIDE 激光器上的坚固模块,可提供与工业级谐波发生器相同的长期稳定性。

波长可调的 I-OPA (I-OPA-TW) 提供广泛的波长调谐范围,主要用于光谱学和显微学应用。特别是,-HP 型号主要是与 HARPIA 光谱系统结合,作为超快“泵浦-探测”光谱学的泵浦光束。 -F 型号主要是作为多光子显微镜的光源来使用,-ONE 型号可用于红外光谱和其他需要高能中红外脉冲的应用。同时,所有型号均可用于微加工和其他工业应用。

固定波长 I-OPA (I-OPA-FW) 主要用于需要单波长输出的应用。工业级设计提供机械稳定性,消除了空气湍流的影响,最大程度地减少了能量波动,确保了其长期稳定性。

I-OPA-TW 最适于研发系统,而 I-OPA-FW 则是大规模生产的经济高效的解决方案。


波长可调的 I-OPA 的输出

型号I‑OPA‑TW‑HPI‑OPA‑TW‑FI‑OPA‑TW‑ONE
基于 ORPHEUS 型号ORPHEUS
ORPHEUS‑F
ORPHEUS‑ONE
泵浦功率高达 40 W
泵浦单脉冲能量20 – 400 µJ
重复频率高达 2 MHz
可调范围640 – 1010 nm (信号光)
1050 – 2600 nm (闲频光)
650 – 900 nm (信号光)
1200 – 2500 nm (闲频光)
1350 – 2000 nm (信号光)
2100 – 4500 nm (闲频光)
最高转换效率> 7% @ 700 nm
(40 – 400 μJ 泵浦光; 高达 1 MHz)
> 9% @ 1550 nm
(40 – 400 μJ 泵浦光; 高达 1 MHz)
> 3.5% @ 700 nm
(20 – 40 μJ 泵浦光; 高达 2 MHz)
> 6% @ 1550 nm
(20 – 40 μJ 泵浦光; 高达 2 MHz)
光谱带宽 1)80 – 220 cm-1 @ 700 – 960 nm200 – 1000 cm-1 @ 650 – 900 nm
150 – 1000 cm-1 @ 1200 – 2000 nm
60 – 150 cm-1 @ 1450 – 2000 nm
脉宽 1) 2)120 – 250 fs< 55 fs @ 800 – 900 nm
< 70 fs @ 650 – 800 nm
< 100 fs @ 1200 – 2000 nm
100 – 300 fs
长期功率稳定性 (8小时)< 1% @ 800 nm< 1% @ 1550 nm
单脉冲能量稳定性 (1分钟)< 1% @ 800 nm< 1% @ 1550 nm
波长扩展选项320 – 505 nm (SHS) 3)
525 – 640 nm (SHI) 3)
联系 sales@light-quantum.cn4500 – 10000 nm (DFG) 4)
其他选配 1)SCMP (信号光脉宽压缩器)
ICMP (闲频光脉宽压缩器)
GDD-CMP (带 GDD 控制的压缩器)
  1. I-OPA-TW-F 宽带脉冲由外置模块压缩。压缩前的典型脉冲持续时间:120 – 250 fs,压缩后:25 – 70 fs @ 650 – 900 nm, 40 – 100 fs @ 1200 – 2000 nm。
  2. 输出脉宽取决于波长和泵浦激光脉宽。
  3. 峰值转换效率为 1.2%;指定为泵浦功率的百分比。
  4. 使用外部差频发生器可达到 16 μm 的波长调节范围。


波长固定的 I-OPA 的输出

型号I‑OPA‑FW‑HPI‑OPA‑FW‑FI‑OPA‑FW‑ONE
基于 ORPHEUS 型号ORPHEUS
ORPHEUS‑F
ORPHEUS‑ONE
泵浦功率高达 40 W
泵浦单脉冲能量20 – 400 µJ
重复频率高达 2 MHz
波长选择范围 1)640 – 1010 nm (信号光)
1050 – 2600 nm (闲频光)
650 – 900 nm (信号光)
1200 – 2500 nm (闲频光)
1350 – 2000 nm (信号光)
2100 – 4500 nm (闲频光)
最高转换效率> 7% @ 700 nm
(40 – 400 μJ 泵浦光; 高达 1 MHz)
> 9% @ 1550 nm
(40 – 400 μJ 泵浦光; 高达 1 MHz)
> 3.5% @ 700 nm
(20 – 40 μJ 泵浦光; 高达 2 MHz)
> 6% @ 1550 nm
(20 – 40 μJ 泵浦光; 高达 2 MHz)
光谱带宽 2)80 – 220 cm-1 @ 700 – 960 nm200 – 1000 cm-1 @ 650 – 900 nm
150 – 1000 cm-1 @ 1200 – 2000 nm
60 – 150 cm-1 @ 1450 – 2000 nm
脉宽 2) 3)120 – 250 fs< 55 fs @ 800 – 900 nm
< 70 fs @ 650 – 800 nm
< 100 fs @ 1200 – 2000 nm
150 – 300 fs
长期功率稳定性 (8小时)< 1% @ 800 nm< 1% @ 1550 nm
单脉冲能量稳定性 (1分钟)< 1% @ 800 nm< 1% @ 1550 nm
  1. 可以从信号光和闲频光范围内选择单个波长输出。信号光波长可能接近闲频光,反之亦然。
  2. I-OPA-FW-F 输出外置模块压缩的宽带脉冲。压缩前的典型脉宽:120 – 250 fs,压缩后:25 – 70 fs @ 650 – 900 nm, 40 – 100 fs @ 1200 – 2000 nm。
  3. 输出脉宽取决于波长和泵浦激光脉宽。


同其他类型的飞秒、皮秒激光器对比

激光技术我们的解决方案 1)典型参数 2)
HG or HIROI-OPA-FW-HPI‑OPA‑FW‑F 3)I‑OPA‑FW‑ONE
准分子激光器 (193 nm, 213 nm)激光器五次谐波 (205 nm)> 20 µJ
Ti:Sapphire 激光器的三次谐波 (266 nm)激光器四次谐波 (257 nm)> 40 µJ
Nd:YAG 激光器的三次谐波 (355 nm)激光器三次谐波 (343 nm)> 100 µJ> 10 µJ
Nd:YAG 激光器的二次谐波 (532 nm)激光器二次谐波 (515 nm)> 200 µJ> 140 µJ
Ti:Sapphire (800 nm)OPA 输出 (750 – 850 nm)> 25 µJ
Nd:YAG (1064 nm)激光器输出 (1030 nm)400 µJ
Cr:Forsterite (1240 nm)OPA 输出 (1200 – 1300 nm)> 14 µJ
Erbium (1560 nm)OPA 输出 (1500 – 1600 nm)> 10 µJ> 40 µJ
Thulium / Holmium (1950 – 2150 nm)OPA 输出 (1900 – 2200 nm)> 7 µJ> 25 µJ
其他中红外光源 (2500 – 4000 nm)OPA 输出 (2500 – 4000 nm)> 5 µJ
  1. OPA 输出不限于给定的光谱范围;请参阅上述规格中的完整范围。
  2. 使用 CARBIDE / PHAROS 激光器的 400 µJ 泵浦时的典型脉冲能量。在广泛的泵浦参数范围内,输出呈线性。相关准确规格,请联系 sales@light-quantum.cn。
  3. I-OPA-FW-F 宽带脉冲被外置模块压缩。有关压缩选项,请参见以上参数。


性能

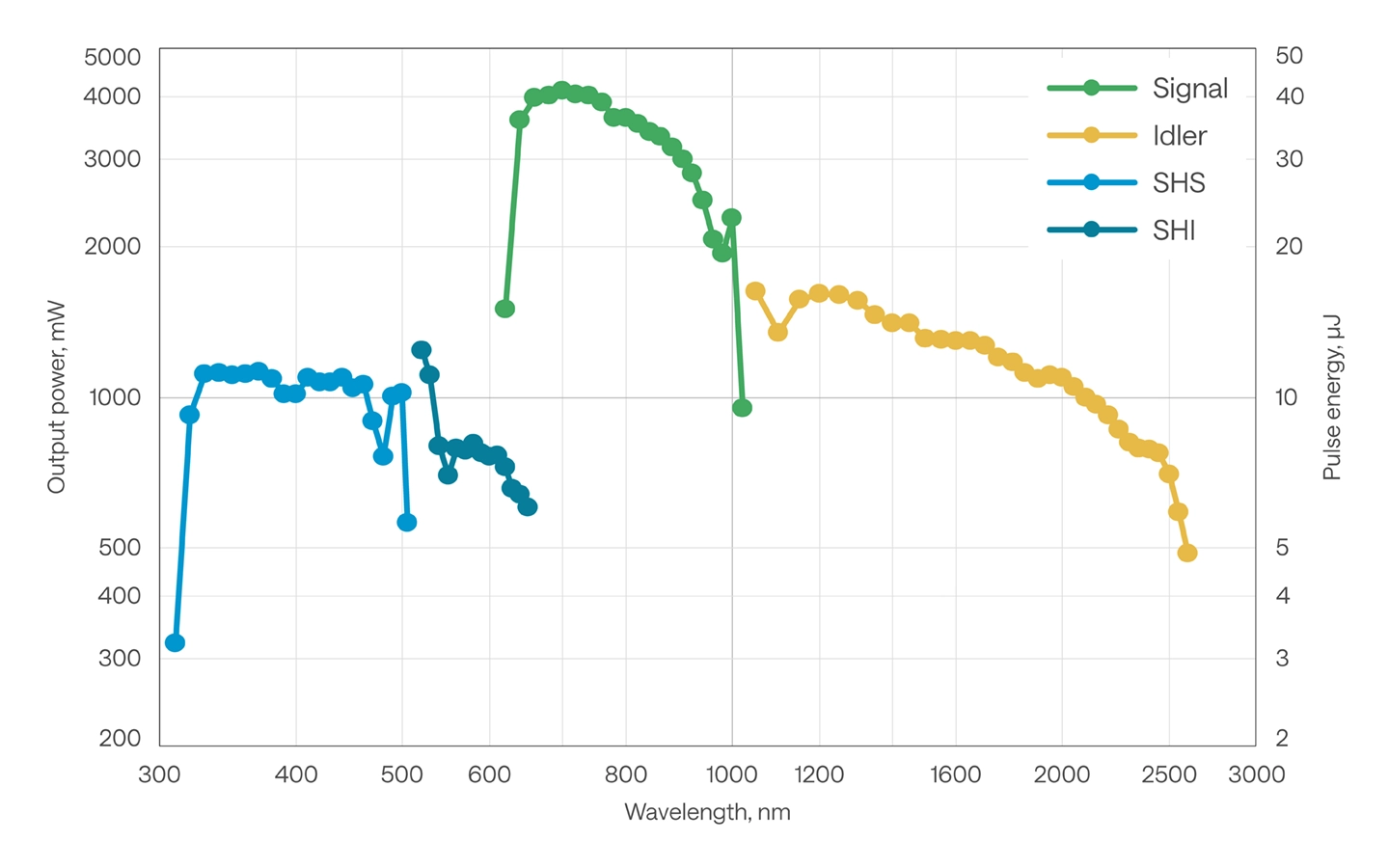

典型的 I-OPA-TW-HP 调节曲线

典型的 I-OPA-TW-HP 调节曲线。泵浦光: 10 W,100 µJ,100 kHz

典型的 I-OPA-TW-ONE 调节曲线

典型的 I-OPA-TW-ONE 调节曲线。泵浦光: 10 W,100 µJ,100 kHz


稳定性

I-OPA-FW output power under harsh environmental conditions

恶劣环境下的I-OPA-FW输出功率

I-OPA-FW output power under harsh environmental conditions

恶劣环境下的I-OPA-FW输出功率

I-OPA-FW beam direction under harsh environmental conditions

恶劣环境下的I-OPA-FW光束方向

I-OPA-FW beam direction under harsh environmental conditions

恶劣环境下的I-OPA-FW光束方向

I-OPA-FW beam position under harsh environmental conditions

恶劣环境下的I-OPA-FW光束位置

I-OPA-FW beam position under harsh environmental conditions

恶劣环境下的I-OPA-FW光束位置


轮廓图

I-OPA 模块连接到 PHAROS 机体上

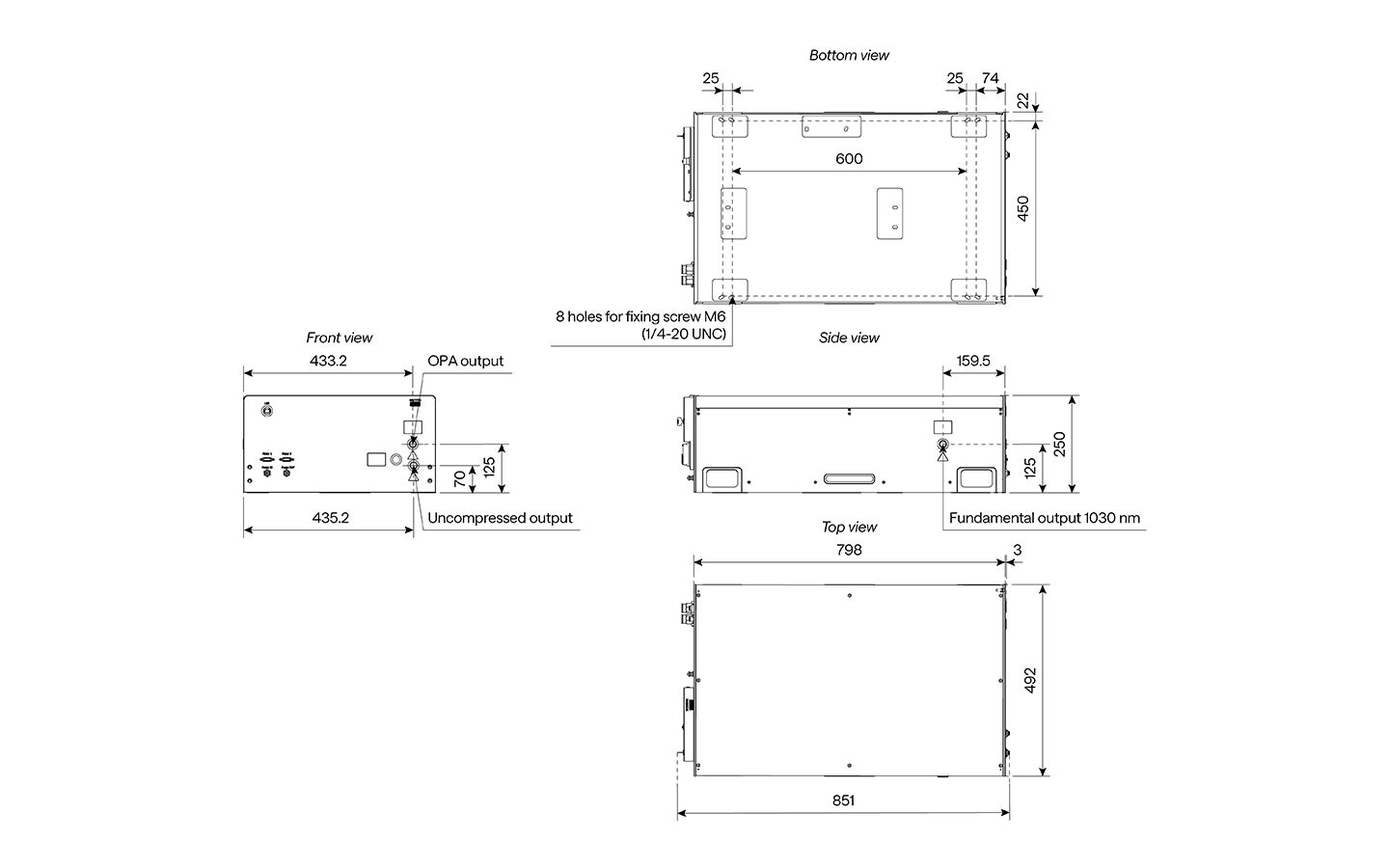

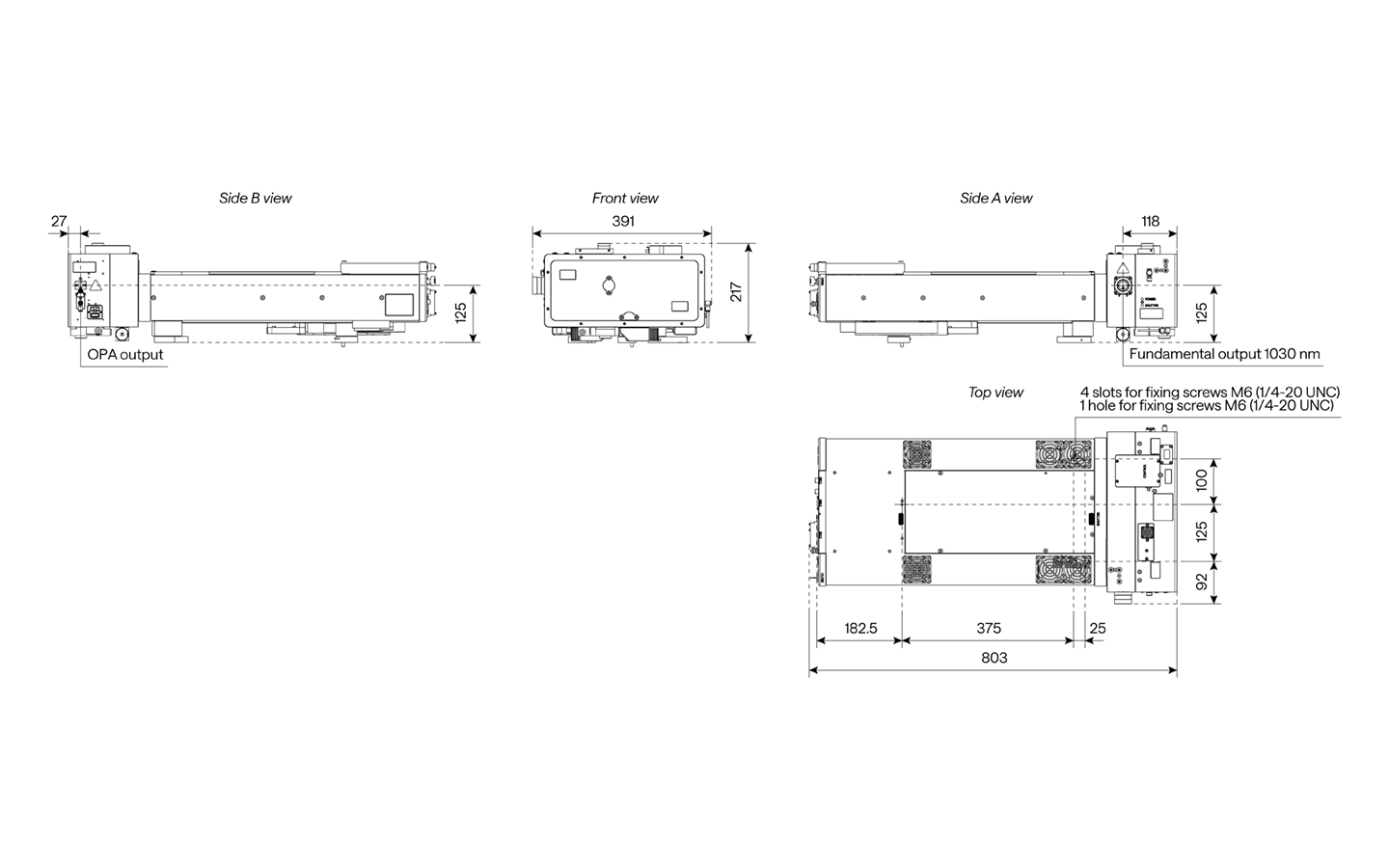

PHAROS-PH2 和可调波长 I-OPA-TW-HP 的轮廓图和出光口

PHAROS-PH2 和可调波长 I-OPA-TW-HP 的轮廓图和出光口

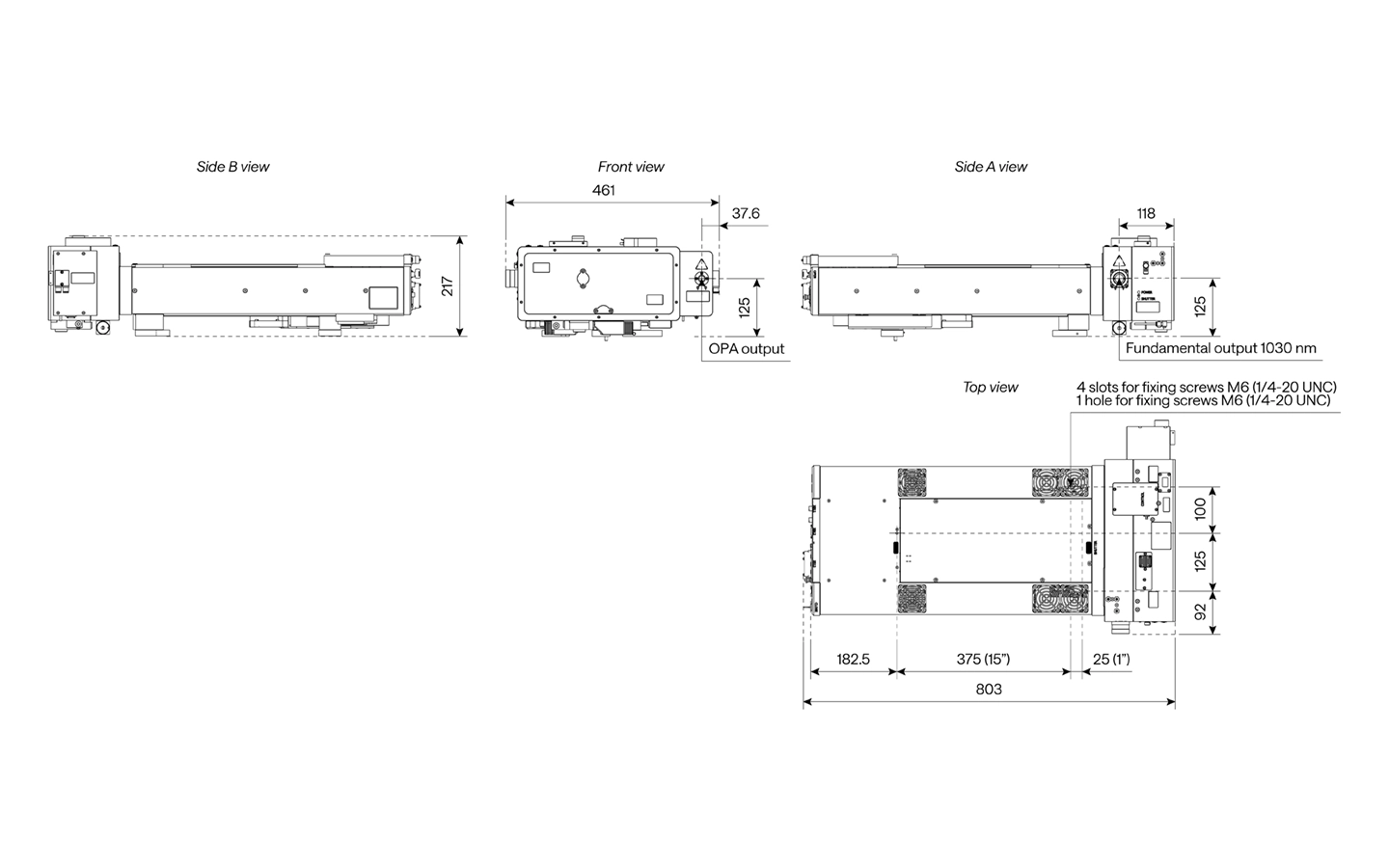

PHAROS-PH2 和固定波长 I-OPA-FW-HP 的轮廓图和出光口

PHAROS-PH2 和固定波长 I-OPA-FW-HP 的轮廓图和出光口

固定波长模块 I-OPA-FW 连接到 PHAROS 机体上

固定波长模块 I-OPA-FW 连接到 PHAROS 机体上

I-OPA 模块连接到 CARBIDE 机体上

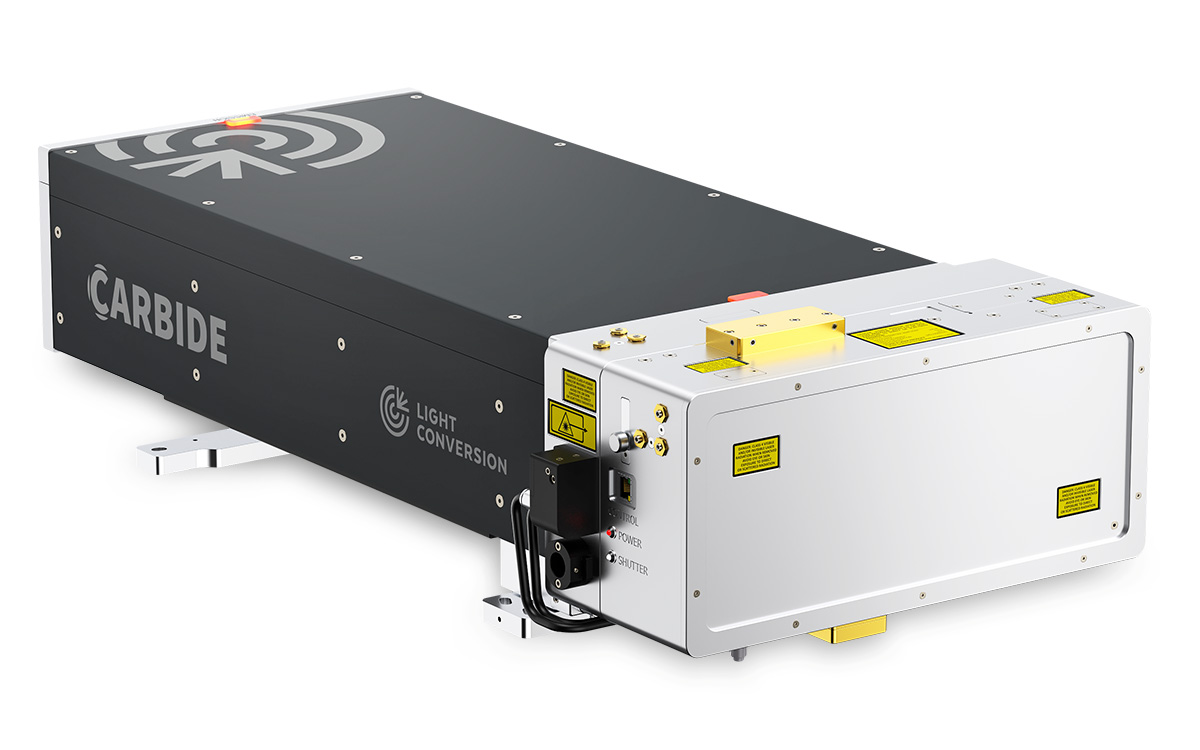

可调谐模块 I-OPA-TW 连接到 CARBIDE-CB3 机体上

可调谐模块 I-OPA-TW 连接到 CARBIDE-CB3 机体上

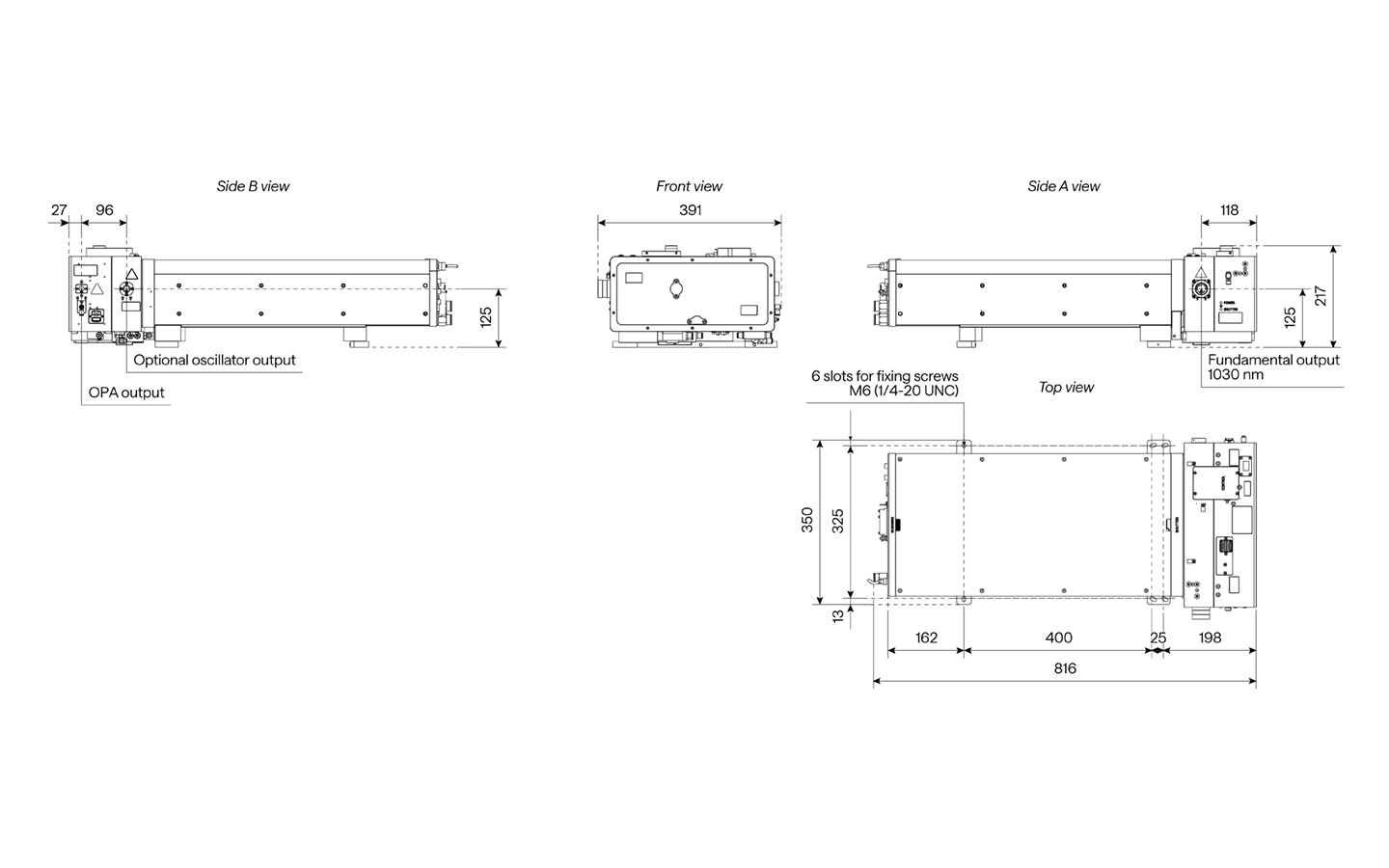

配有可调 I-OPA-TW-HP 的 CARBIDE-CB3 激光器的轮廓图及出光口

配有可调 I-OPA-TW-HP 的 CARBIDE-CB3 激光器的轮廓图及出光口

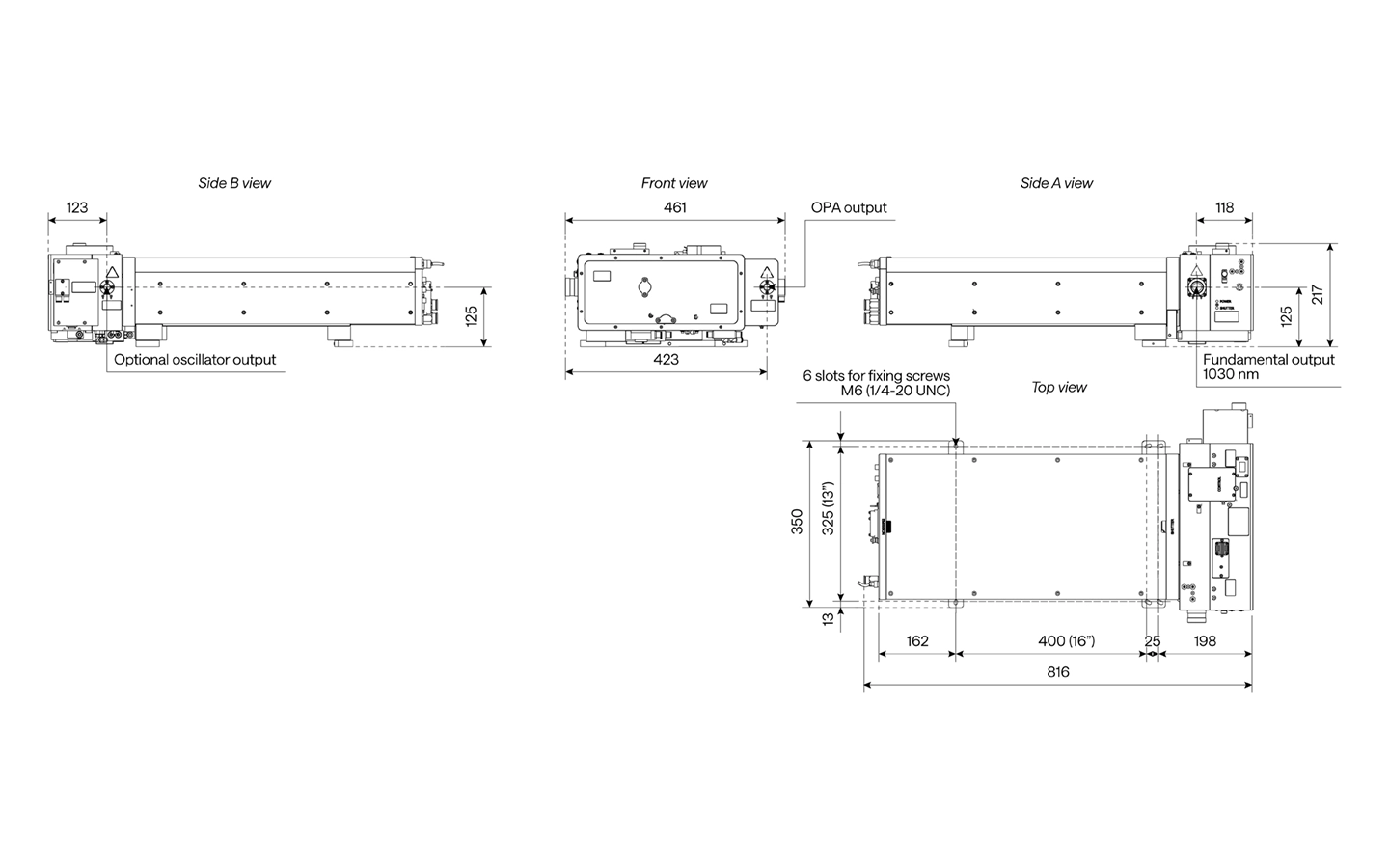

配有可调 I-OPA-SH-TW-HP 的CARBIDE-CB3 激光器的轮廓图

配有可调 I-OPA-SH-TW-HP 的CARBIDE-CB3 激光器的轮廓图

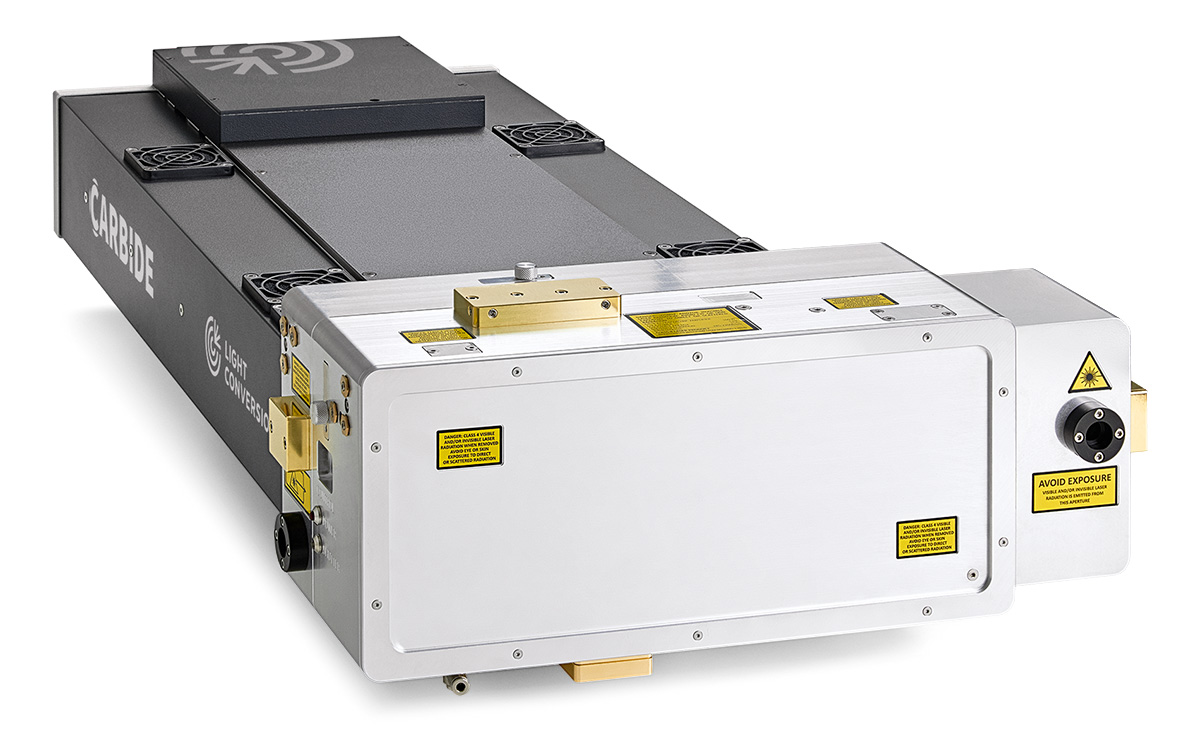

可调谐模块 I-OPA-SH-TW-HP 连接到 CARBIDE-CB5 机体上

可调谐模块 I-OPA-SH-TW-HP 连接到 CARBIDE-CB5 机体上

配有可调 I-OPA-TW 的 CARBIDE-CB5 激光器的轮廓图

配有可调 I-OPA-TW 的 CARBIDE-CB5 激光器的轮廓图

配有可调 I-OPA-SH-TW-HP 的 CARBIDE-CB5 激光器的轮廓图

配有可调 I-OPA-SH-TW-HP 的 CARBIDE-CB5 激光器的轮廓图
