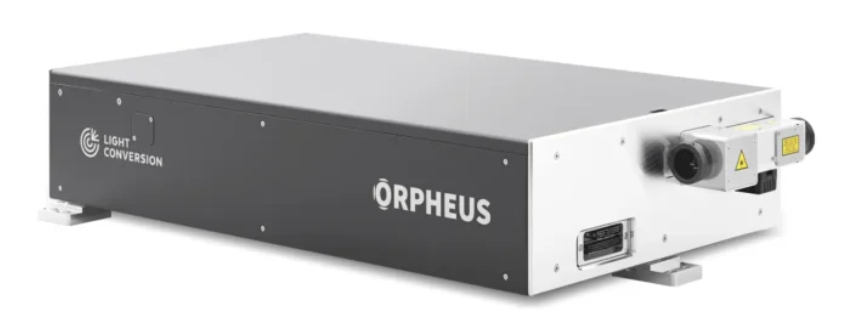

ORPHEUS-MIR

宽带宽中红外光学参量放大器

高重频宽带中红外脉冲
2500 – 15000 nm 连续可调波长
2000 nm 短脉冲高能辅助输出
采用工业级激光器泵浦，确保高稳定性
可选配 CEP 稳定

详情

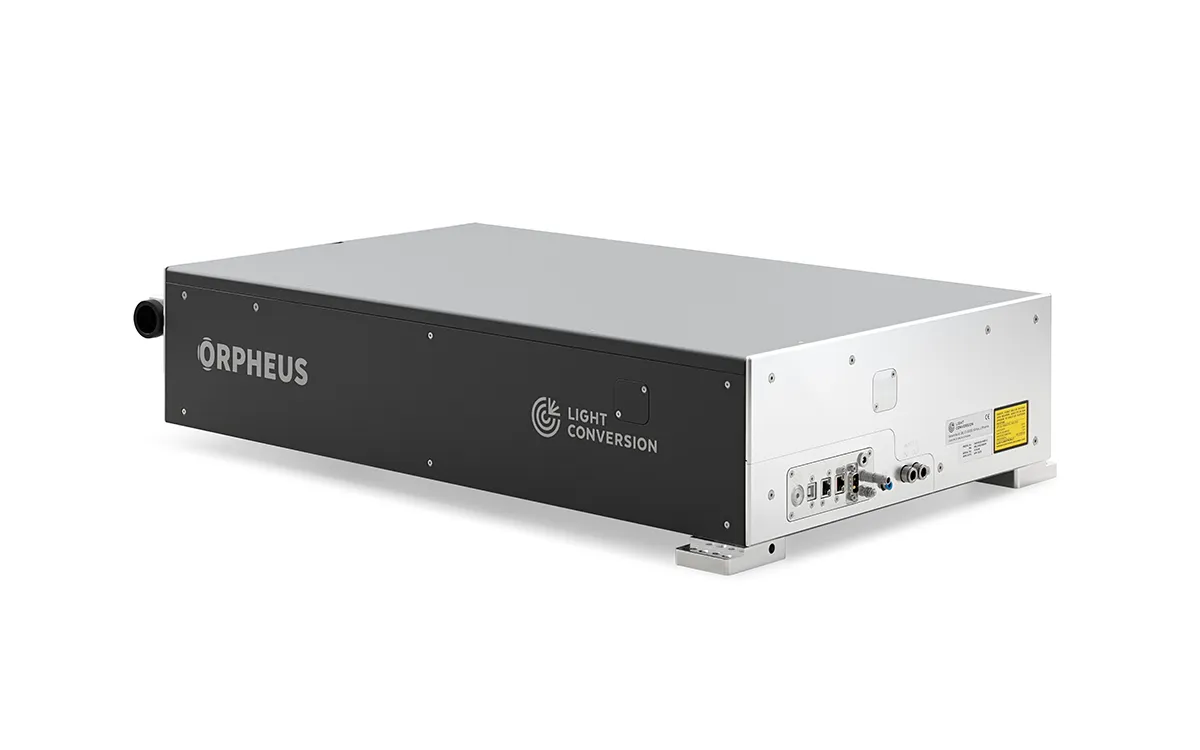

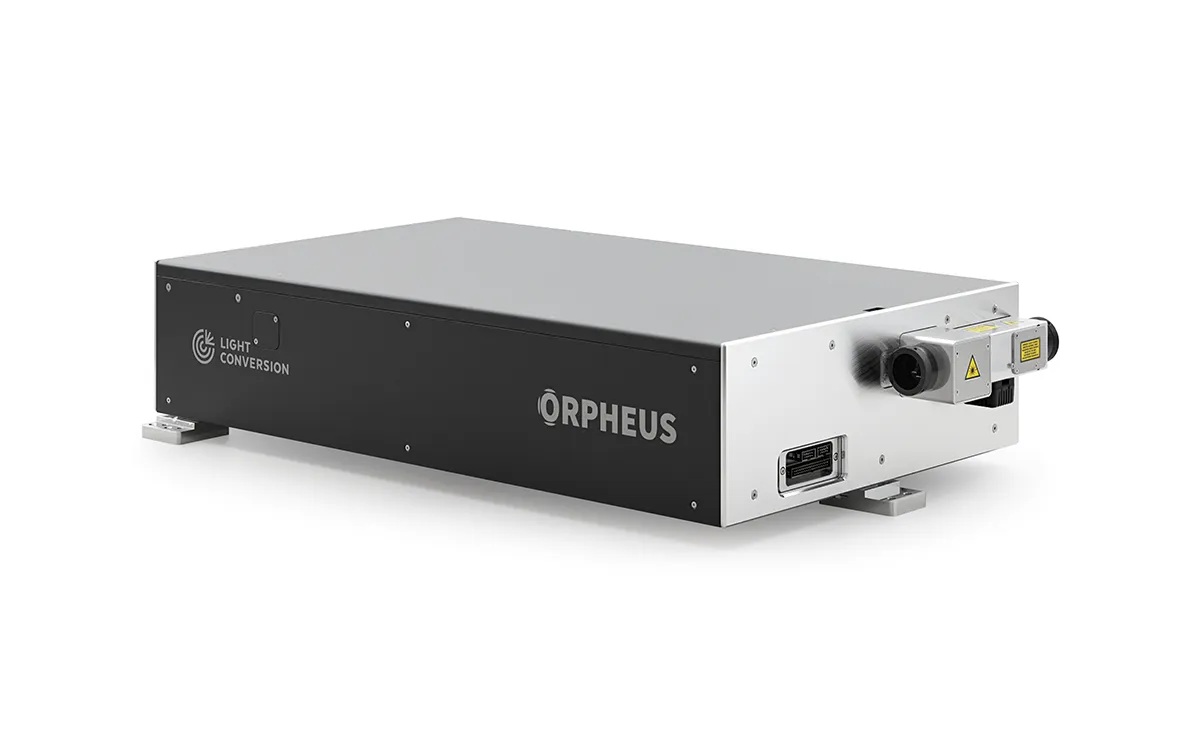

ORPHEUS-MIR 是一款专为高效产生宽带中红外脉冲而设计的光学参量放大器(OPA)。该系统可输出 2.5-10 μm 可调谐的超短脉冲，通过窄带扩展模块可进一步延伸至 15 μm。凭借创新的系统设计，ORPHEUS-MIR 直接输出的脉冲宽度<100 fs，并能同时提供信号光和闲频光输出。其系统架构针对高能量、高功率的 CARBIDE 和 PHAROS 飞秒泵浦激光器进行了优化。

作为先进光谱应用的理想高重频光源，ORPHEUS-MIR 特别适用于二维红外光谱(2D IR)和振动和频光谱(SFG)等研究。当与 SHBC 的窄带输出联用时，可构成紧凑的 SFG 测量激光系统，单次扫描即可覆盖大部分中红外光谱范围，同时保持高光谱分辨率。其卓越的输出稳定性确保了快速、高质量的 SFG 成像。

对于需要载波包络相位(CEP)稳定的中红外应用，ORPHEUS-MIR 提供独特的 CEP稳定选项，覆盖完整的 2.5-15 μm 光谱范围。

应用

宽带振动和频生成（SFG）光谱
时间和角度分辨光电发射光谱（TR-ARPES）
二维红外光谱
固体中的高次谐波产生（HHG）
其他红外光谱学和高能物理学应用

规格参数

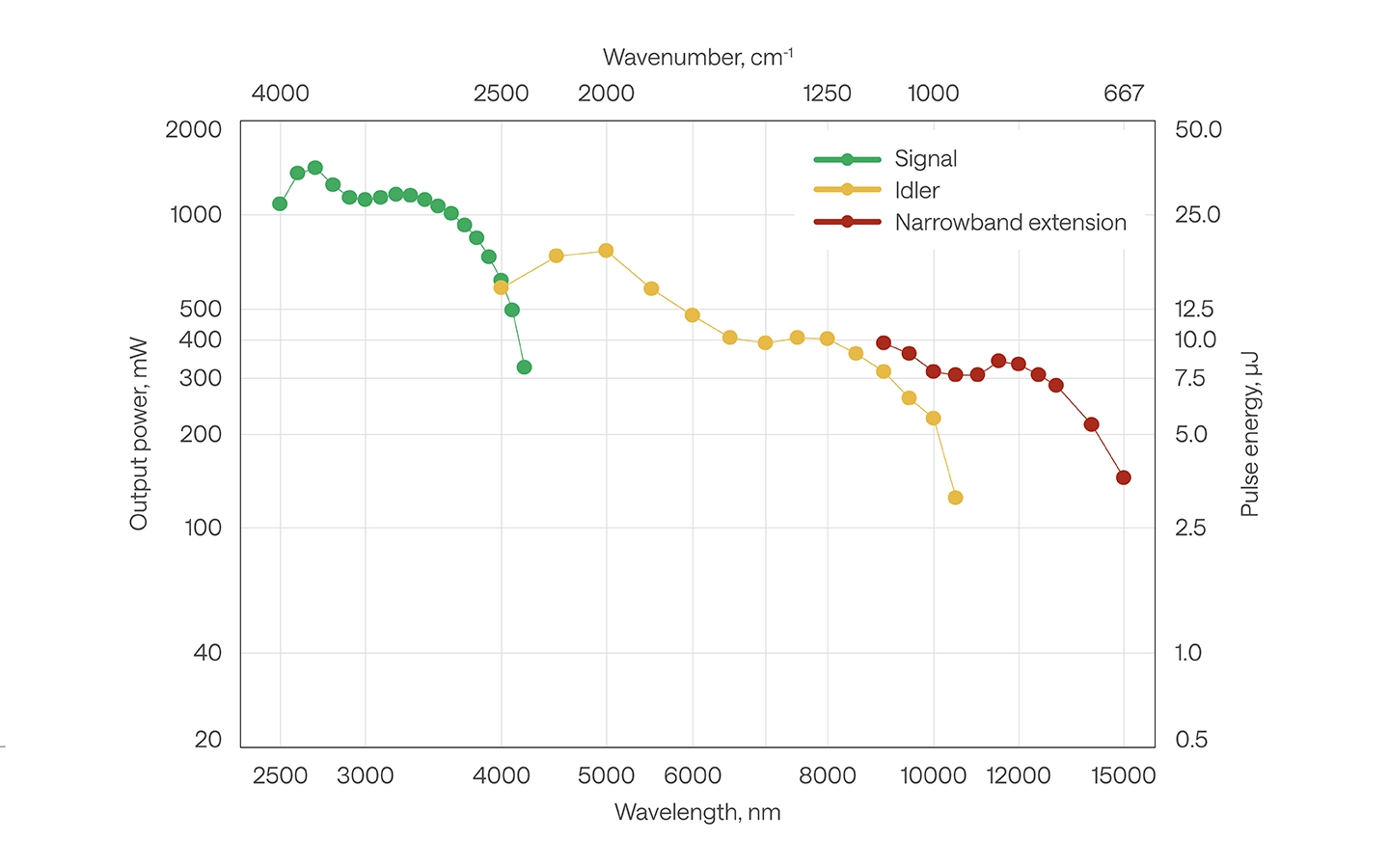

主输出 (2500 – 10000 nm)

型号	ORPHEUS-MIR
运行模式	非共线	共线模式 ¹⁾
波长调谐范围	2500 – 4000 nm (信号光)	2500 – 4500 nm (信号光)
	4000 – 10000 nm (闲频光)	4500 – 10000 nm (闲频光)
最大输出功率	80 W
泵浦脉冲能量	200 µJ – 3 mJ
最大重复率	100kHz
脉宽	< 100 fs	< 400 fs (< 100 fs 带色散补偿) ¹⁾
转换效率 ²⁾	> 1.2% @ 3000 nm
	> 1.0% @ 3500 nm
	> 0.6% @ 5000 nm
	> 0.3% @ 9000 nm

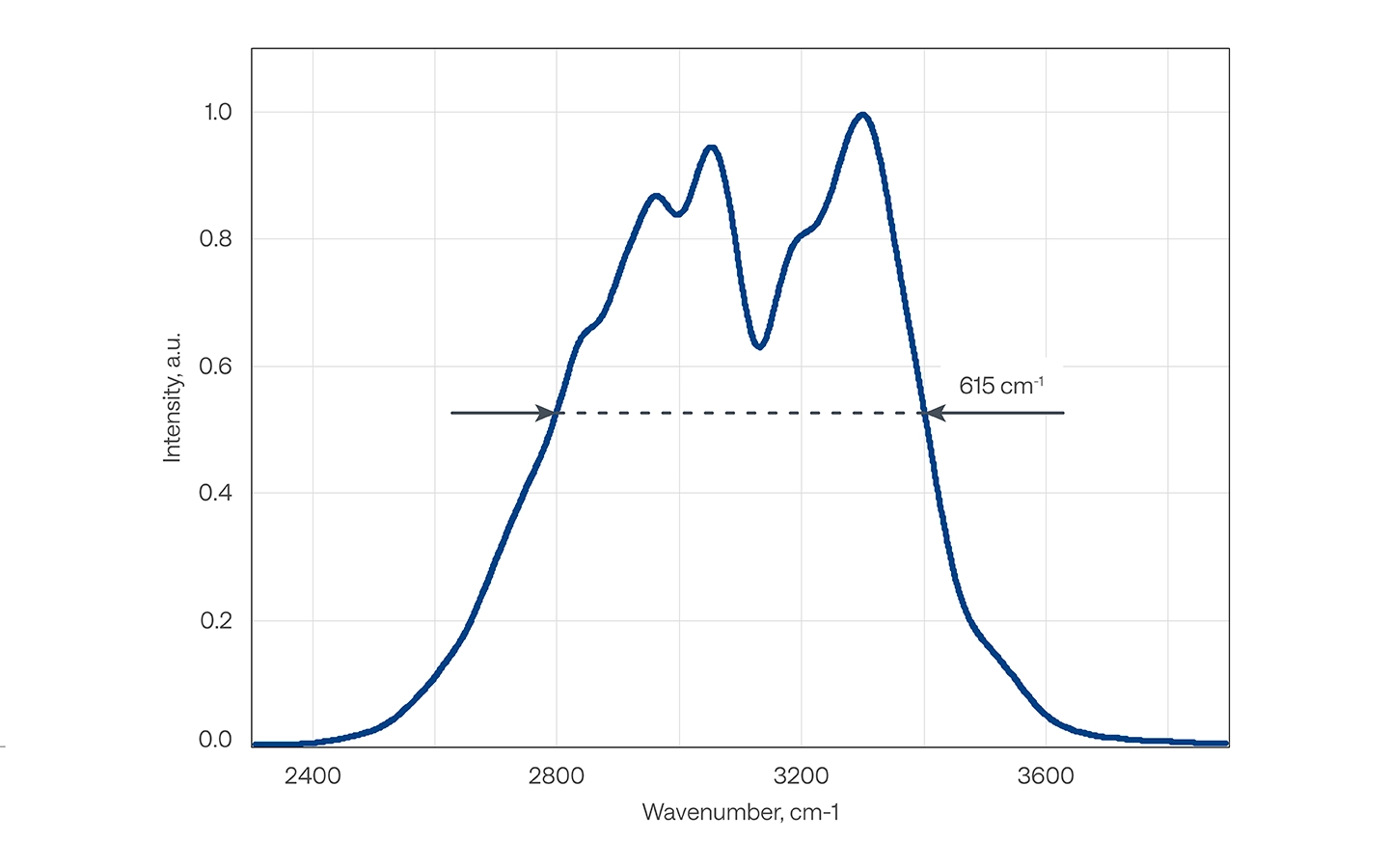

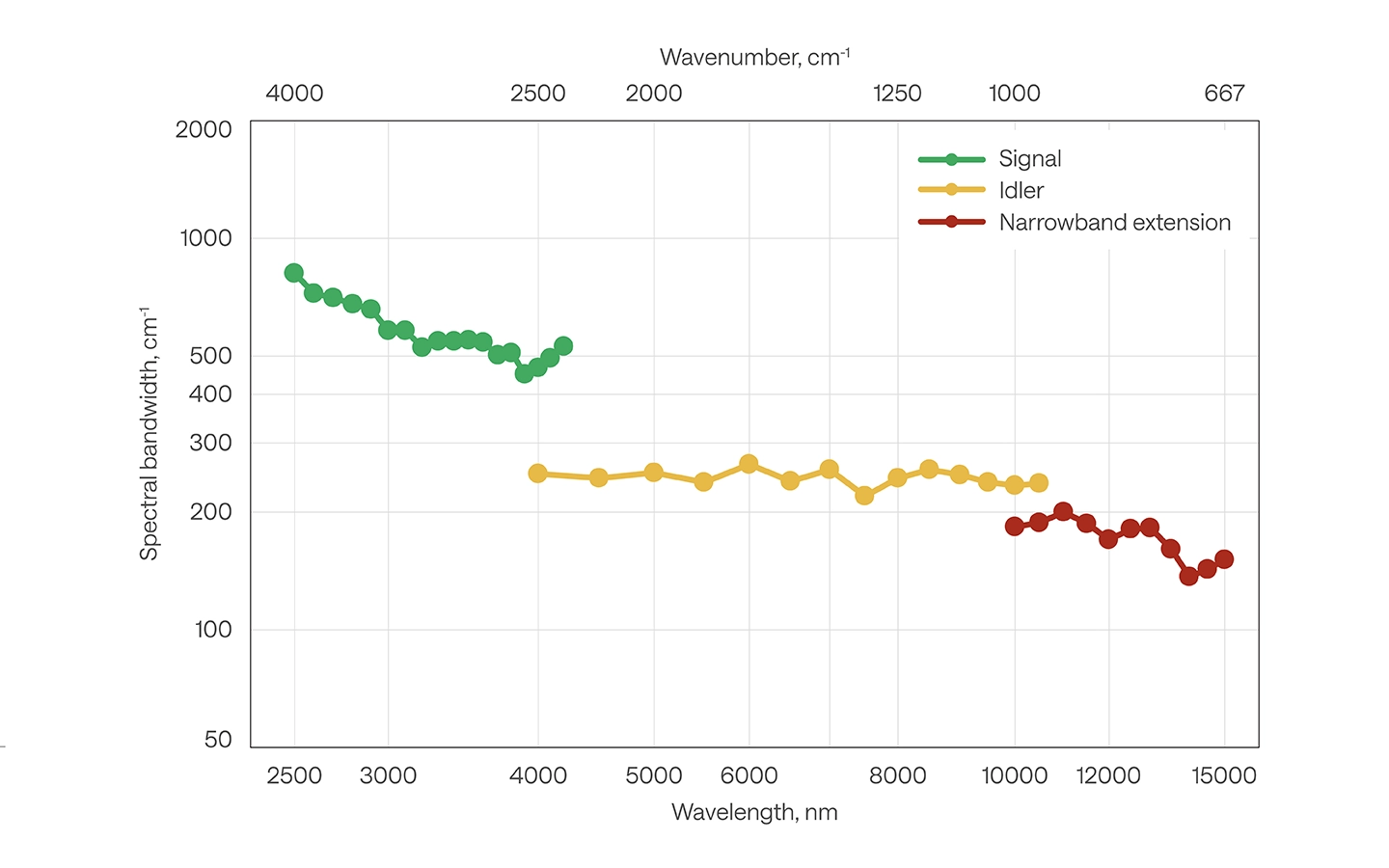

光谱带宽 ³⁾	> 300 cm^-1 @ 3000 – 4000 nm > 200 cm^-1 @ 4000 – 10000 nm

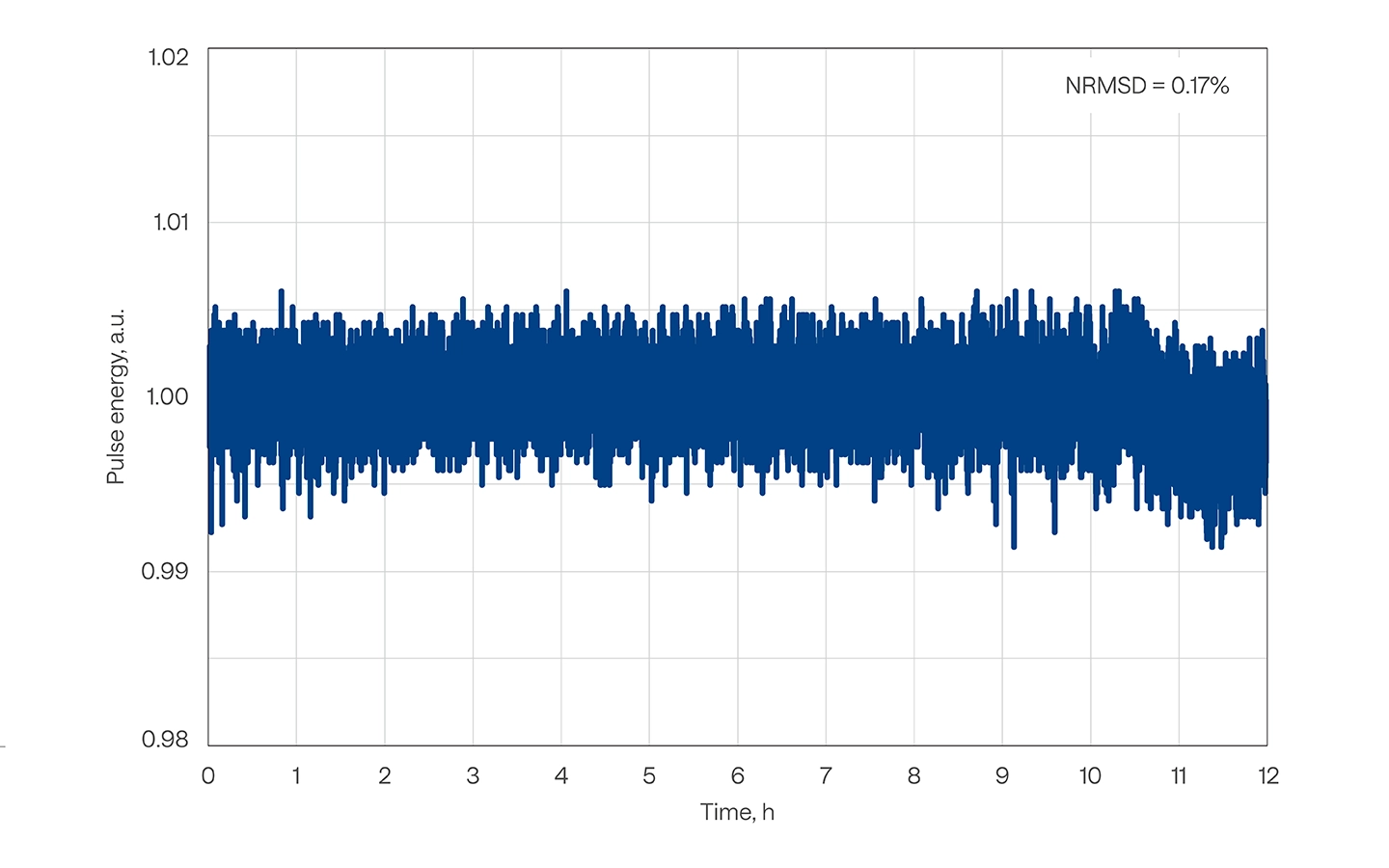

长期功率稳定性, 8 h ⁴⁾	< 2% @ 5000 nm

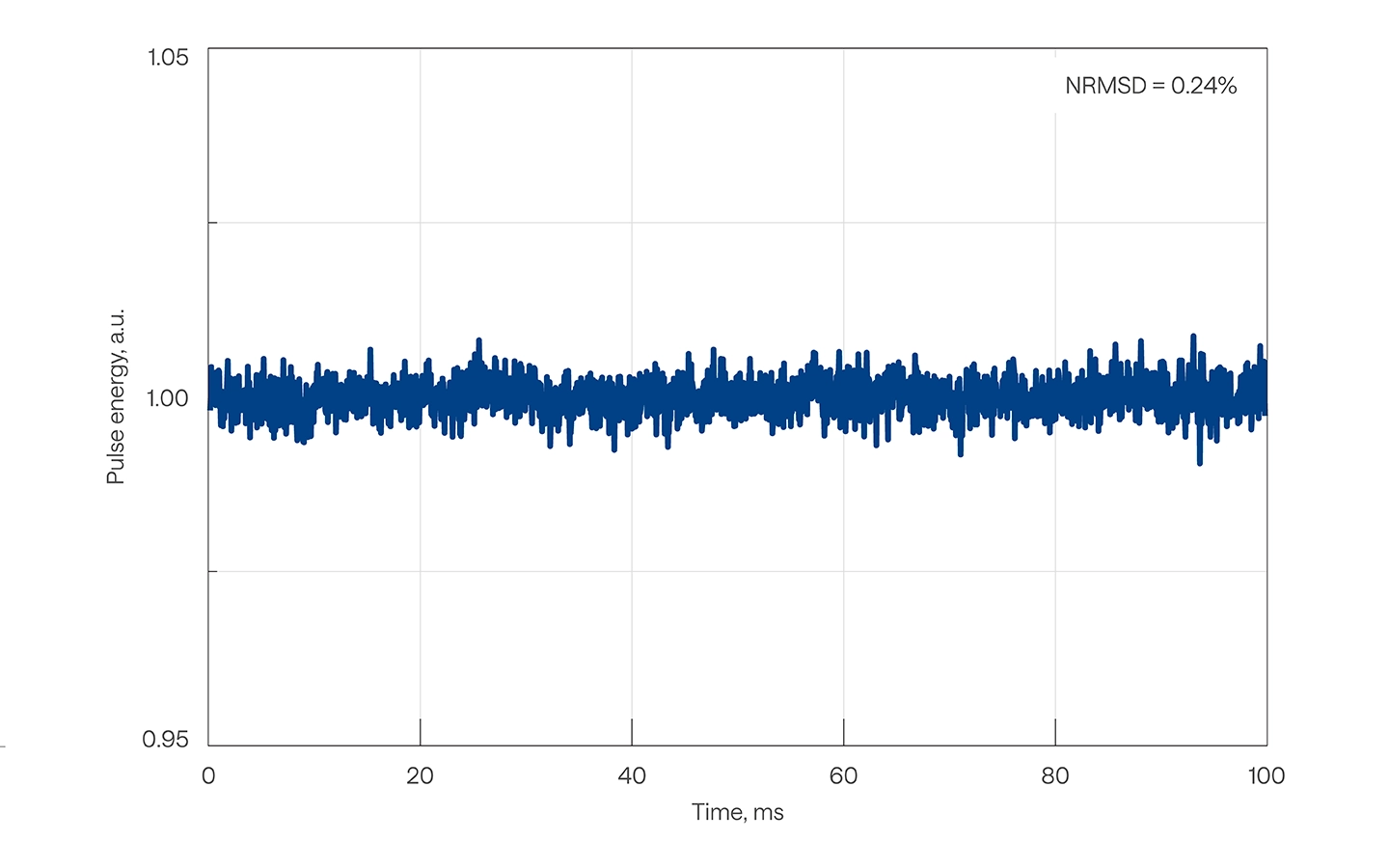

脉冲间能量稳定性, 1 min ⁴⁾	< 2% @ 5000 nm

1）共线模式通过额外的外部分离器实现。可选色散补偿。

2）指定为泵浦功率的百分比。

3）FWHM (半高全宽)。

4）统一为平均脉冲能量的正规化的均方根。

辅助输出 (2000 nm)

型号	ORPHEUS-MIR
运行模式	非共线	共线模式 ¹⁾
输出波长 ²⁾	2000 ± 100 nm
脉宽	< 50 fs
转换效率 ³⁾	> 8%
光谱带宽	> 350 cm ^-1

1）共线模式通过额外的外部分离器实现。可选色散补偿。

2）不可调节，已优化为整体较好表现。与 OPA 输出不同步。

2）指定为泵浦功率的百分比。

选配波长扩展 (10000 – 15000 nm)

型号	ORPHEUS-MIR
运行模式	非共线	共线模式 ¹⁾
波长调谐范围 ²⁾	10000 – 15000 nm	n/a
转换效率 ³⁾	> 0.2% @ 12000 nm
光谱带宽	＞100 cm ^-1

1）共线模式通过额外的外部分离器实现。可选色散补偿。

2）在共线输出配置中不可用。

3）指定为泵浦功率的百分比。

泵浦激光器要求

型号	ORPHEUS-MIR
运行模式	非共线	共线模式 ¹⁾
泵浦激光	PHAROS or CARBIDE
中心波长	1030 ± 10 nm
最大泵浦功率	80 W
重复频率	单脉冲 – 100 kHz
泵浦脉冲能量	200 µJ – 3 mJ
脉宽 ²⁾	180 – 500 fs

1）共线模式通过额外的外部分离器实现。可选色散补偿。

2）FWHM (半高全宽)，假设为高斯脉冲波形。

环境&实用要求

型号	ORPHEUS-MIR
运行模式	非共线	共线模式 ¹⁾
工作温度 ²⁾	19 – 25 ºC (建议使用空调)
相对湿度 ^{2) 3)}	<70%（非冷凝） <40%（非冷凝）- 推荐
电气要求	100 – 240 V AC, 1.4 A; 50 – 60 Hz
额定功率	120 W
功耗	待机: 10 W 波长调谐期间可达: 100 W
