短脉冲可见光学参量放大器
- 紫外-可见光-近红外的短脉冲输出
- 500 nm 时脉宽 < 50 fs
- 可达 100 kHz 的重复频率
- 可达 20 W，1 mJ 的泵浦光
- 至 250 nm 的可选紫外波长扩展
详情
ORPHEUS-VIS 光学参量放大器 (OPA)，针对产生高能短脉冲可见光输出进行了优化。根据所选配置，该系统可输出的宽带宽脉冲的波长可调范围为 450 – 600 nm 或 320 – 900 nm，并可选配紫外延伸功能，波长可协调范围扩展至250 nm。
ORPHEUS-VIS 系统可以与 PHAROS 或 CARBIDE 飞秒泵浦激光器耦合，适合达 20 W 的平均功率和 1 mJ 能量脉冲进行泵浦，从而能够提供达数十微焦耳的可见光输出和微焦耳级的紫外光输出 。
ORPHEUS-VIS 可用作超快光谱学（例如二维电子光谱学 (2DES)、时间分辨光电子能谱学以及可见光谱范围内的许多其他应用）的优异高重频光源。
规格参数
主输出
型号 | ORPHEUS-VIS | |
配置 | Standard | Wide tuning range |
调谐范围 | 450 – 600 nm | 320 – 900 nm |
最大输出功率 | 20 W | |
泵浦脉冲能量 | 200 – 1000 µJ | |
转换效率1) | > 1.5 % @ 500 nm | > 1.5 % @ 500 nm |
> 5% @ 660 nm | ||
> 0.5% @ 350 nm | ||
脉宽 | < 50 fs @ 500 – 600 nm | < 50 fs @ 500 – 600 nm |
< 55 fs @ 800 – 900 nm | ||
< 70 fs @ 650 – 800 nm | ||
光谱带宽2) | 200 – 700 cm-1 | |
长期功率稳定性(8小时)3) | < 2% @ 500 nm | |
1）指定为泵浦功率的百分比。
2）FWHM (半高全宽)。
3）表示为 NRMSD (归一化根均值平方偏差).
可选扩展(紫外)
型号 | ORPHEUS-VIS |
调谐范围 | 250 – 300 nm |
转换效率1) | > 0.15% @ 280 nm |
光谱带宽2) | 200 – 600 cm-1 |
1）指定为泵浦功率的百分比。
2）FWHM (半高全宽)。
泵浦激光器要求
|
型号 |
ORPHEUS-VIS |
|
泵浦激光器 |
PHAROS or CARBIDE |
|
中心波长 |
1030 ± 10 nm |
|
最大输出功率 |
20 W |
|
最大重复频率 |
100 kHz |
|
泵浦能量 |
200 – 1000 μJ |
|
脉宽1) |
200 – 350 fs |
1）FWHM (半高全宽)，假设为高斯脉冲波形。
环境&实用要求
型号 | ORPHEUS-VIS |
工作温度 1) | 19 – 25 ºC (建议使用空调) |
相对湿度 1) | 20 - 70%（非冷凝） |
电气要求 | 100 – 240 V AC, 1.4 A; 50 – 60 Hz |
额定功率 | 120 W |
功耗 | 待机: 10 W 波长调谐期间可达: 100 W |

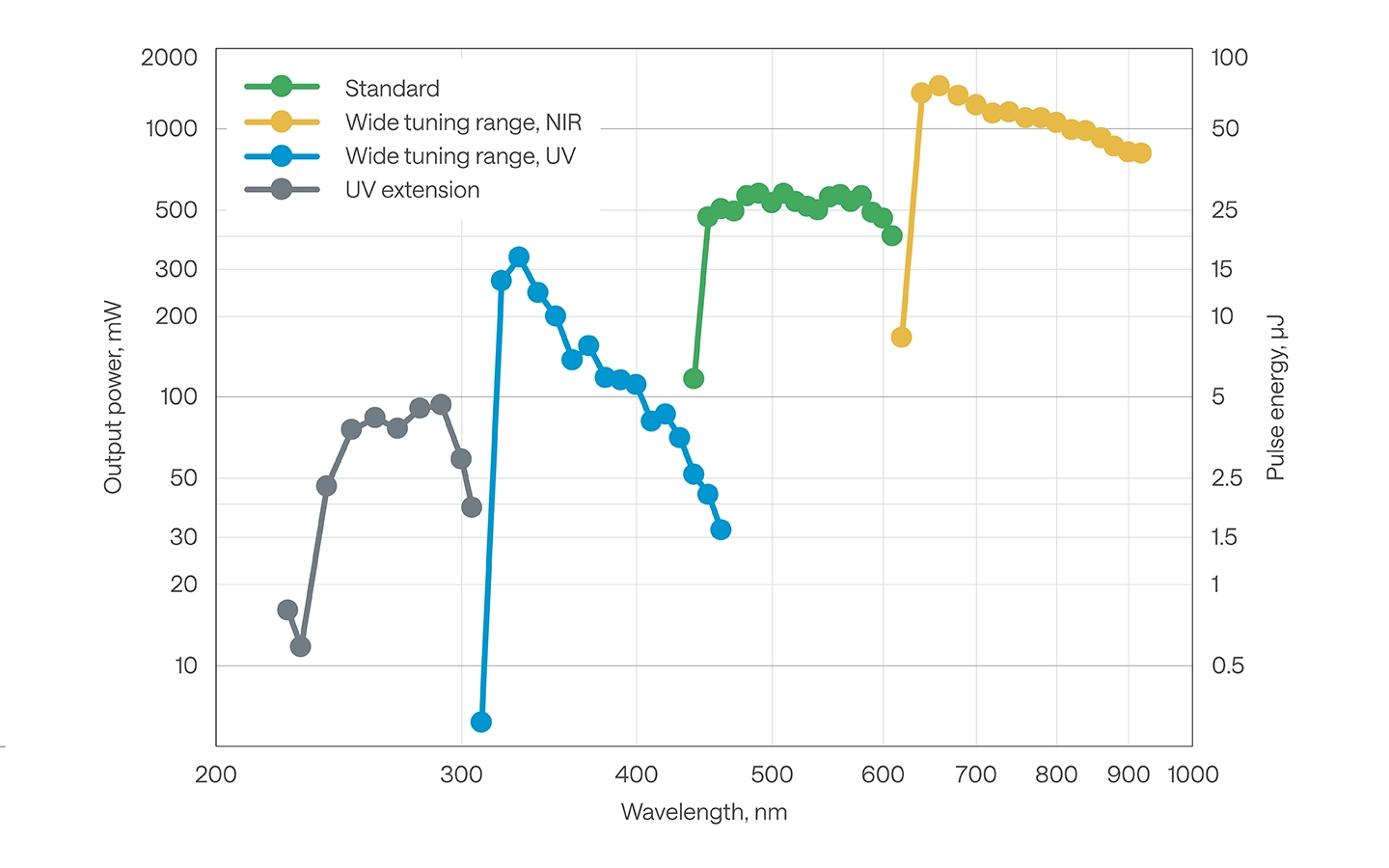

性能

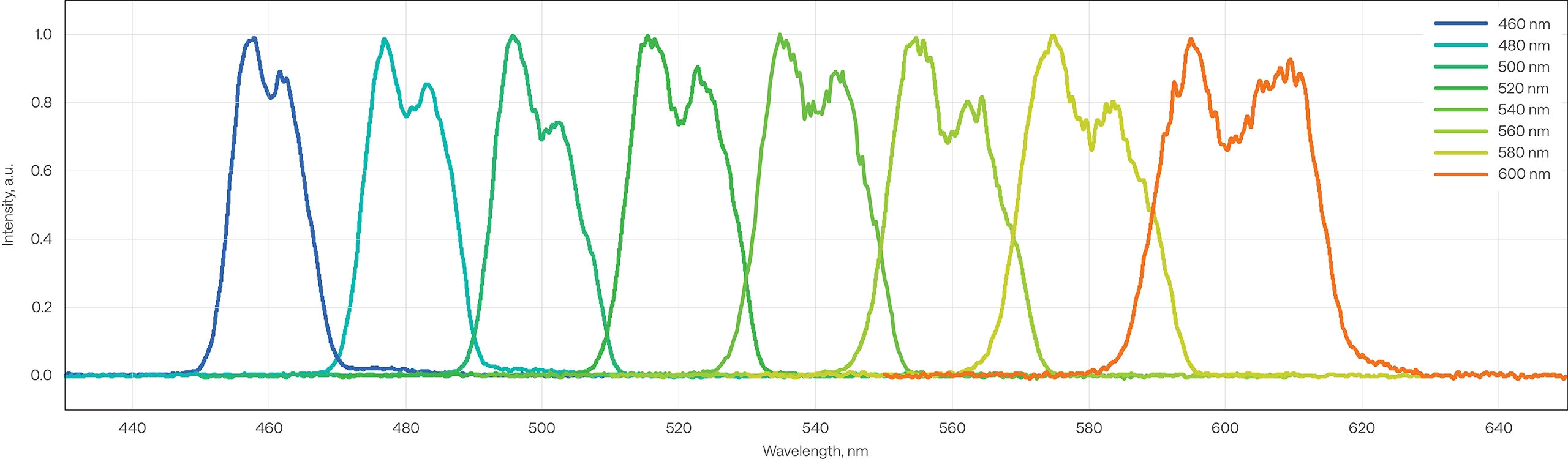

ORPHEUS-VIS 标准配置下的典型光谱集

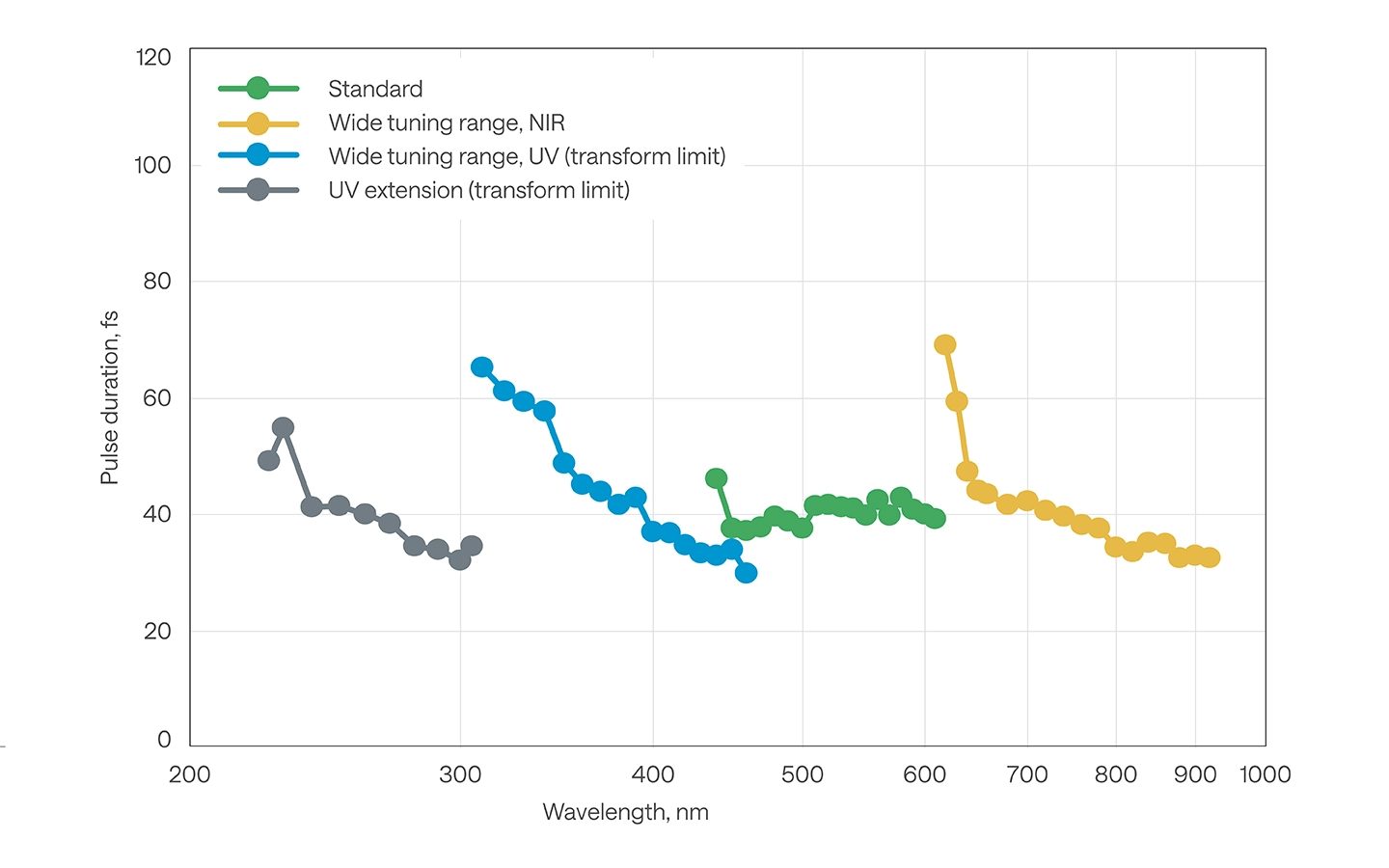

ORPHEUS-VIS 典型脉宽

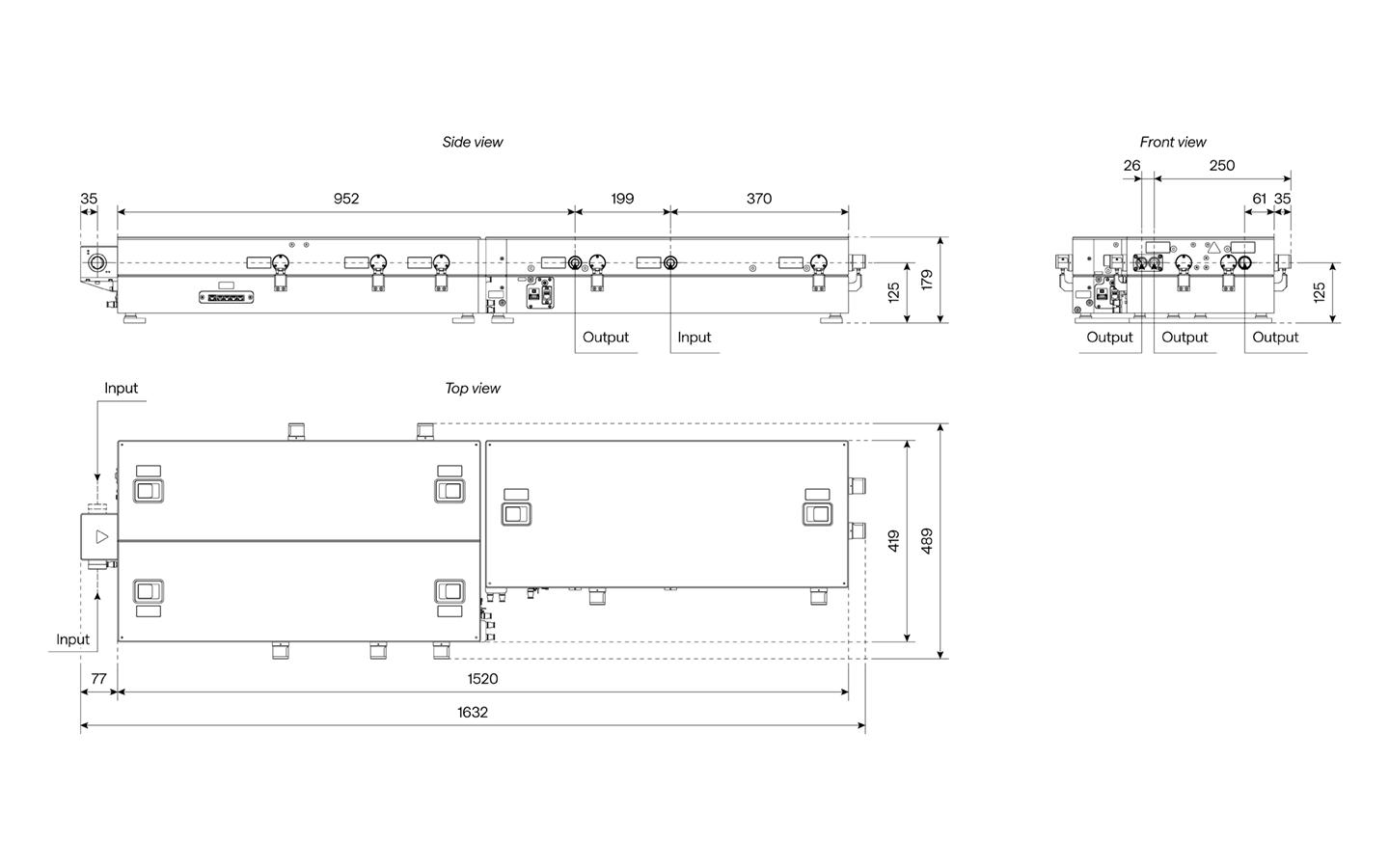

轮廓图

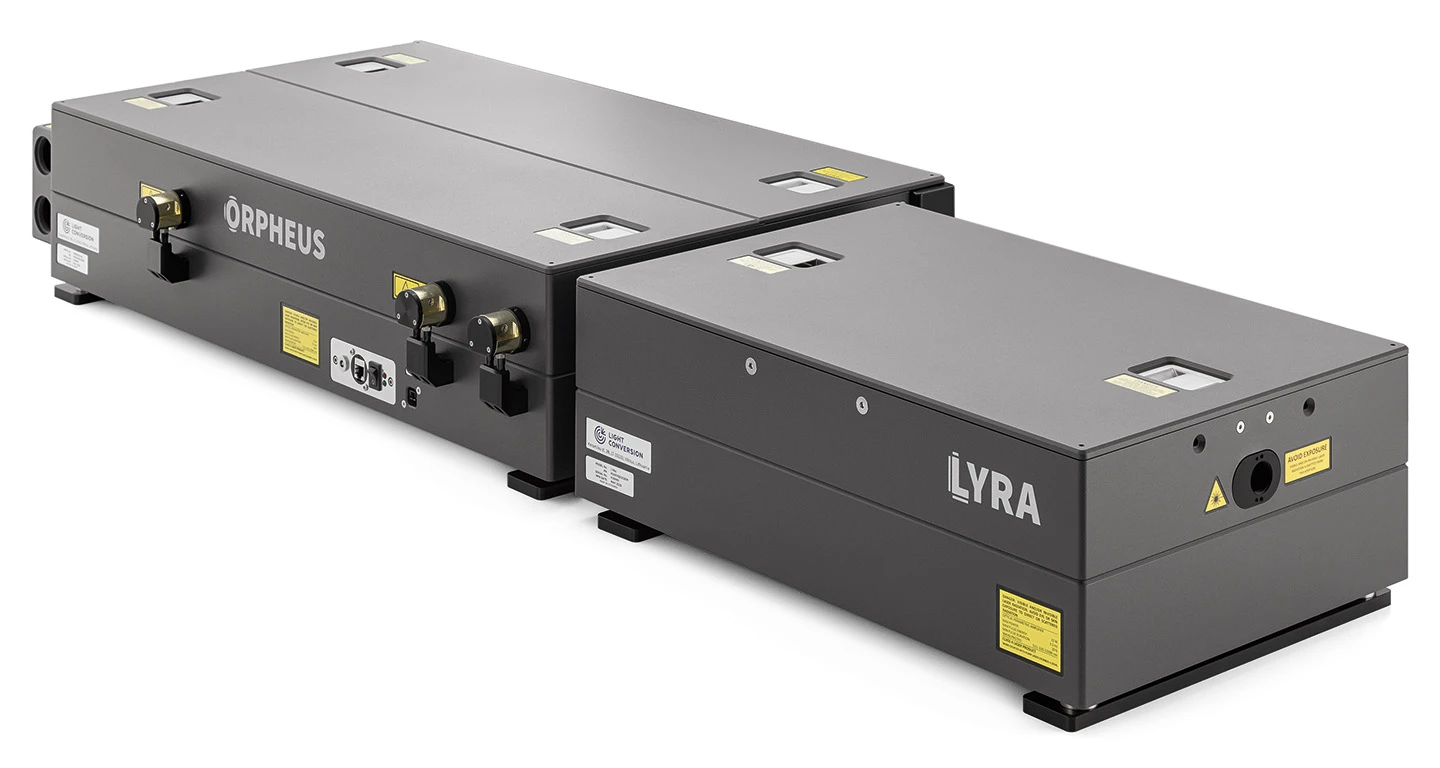

ORPHEUS-VIS 超短脉冲可见光光学参量放大器
ORPHEUS-VIS 轮廓图
