产品中心
窄带宽光学参量放大器
- 利用飞秒激光泵浦产生皮秒脉冲
- 210 – 4800 nm 可调波长
- 800 fs – 3 ps 脉宽
- < 20 cm-1 光谱带宽
- 可达 100 kHz 的重复频率
- 优异的输出稳定性
详情
ORPHEUS-PS 是一款专为 PHAROS 和 CARBIDE 激光器设计的窄带光学参量放大器（OPA）。该系统采用独特的二级谐波带宽压缩器（SHBC）产生的皮秒脉冲作为泵浦源，并结合飞秒脉冲激发的白光连续谱作为种子源。相较于其他可调谐皮秒脉冲生成方案，该架构能实现更高的脉冲间能量稳定性。白光产生与放大模块集成于同一机箱内，兼具长期稳定性与操作便捷性。
ORPHEUS-PS 具有高转换效率、带宽及衍射极限输出特性，并支持全计算机控制，为先进应用提供稳定可靠的解决方案。其显著特点包括：<10 cm⁻¹ 的光谱带宽、被动载波包络相位稳定，以及模块化设计带来的高度实验灵活性。
该系统还可将部分泵浦激光分流，同步驱动一台飞秒 OPA 与 ORPHEUS-PS 窄带 OPA 协同工作。这种配置能为飞秒受激拉曼光谱（FSRS）、和频光谱（SFG）等应用提供完整的多波长光束组合，满足复杂光谱学研究需求。典型应用场景还包括时间分辨荧光光谱和超快泵浦-探测实验。
应用
- 飞秒受激拉曼光谱法（FSRS）
- 宽带振动和频生成（SFG）光谱
规格参数
主输出
型号 | ORPHEUS-PS |
谐调范围 1) | 640 – 1000 nm (信号光) |
转换效率 | > 6% @ 700 nm |
脉宽 | 800 fs – 3 ps |
光谱带宽 | < 20 cm-1 @ 800 nm |
脉冲间能量稳定性 2) | < 2% @ 800 nm |
1）如需 515 nm单波长皮秒脉冲输出，请选用 SHBC（二次谐波带宽压缩器）系统。
2）统一为平均脉冲能量的正规化的均方根。
附加输出1 (515 nm)
| 型号 | ORPHEUS-PS |
|---|---|
| 中心波长 1) | 515 nm ± 5 nm |
| 生成效率 2) | > 15% |
1）直接 SHBC 输出，与 OPA 不同步； 在 SHBC 中查看详细规格。
2）指定为泵浦脉冲能量的百分比。
附加输出2 (1030 nm)
| 型号 | ORPHEUS-PS |
|---|---|
| 中心波长 1) | 1030 ± 10 nm |
| 脉宽 | < 300 fs |
| 单脉冲能量 | > 5 µJ |
1）压缩后的泵浦光输出。
波长扩展输出
型号 | ORPHEUS-PS |
二倍频峰值转换效率 | > 3%@ 350 nm |
四倍频峰值转换效率 | > 0.3%@ 230 nm |
2400 – 4800 nm (DFG) | > 0.25% @ 3200 nm 1) |
4500 – 16000 nm (DFG3) | 产品可提供，请联系 sales@light-quantum.cn |
1）对于 > 200 μJ 泵浦脉冲能量。
泵浦激光器要求
型号 | ORPHEUS-PS |
激光器 1) | 带有未压缩输出光功能的 PHAROS 或 CARBIDE 激光器 2) |
中心波长 | 1030 ± 10 nm |
重复频率 | 单脉冲 – 100 kHz |
最大泵浦功率 | 20 W |
泵浦单脉冲能量 | 100 μJ – 3.2 mJ |
1）泵浦激光需先连接SHBC模块进行压缩处理，随后由 SHBC 的输出光作为OPA 的泵浦源，相关参数要求均针对初始泵浦激光器设定
2）与 PHAROS-PH2-UP 激光器不兼容
环境&实用要求
型号 | ORPHEUS-VIS |
工作温度 1) | 19 – 25 ºC (建议使用空调) |
相对湿度 1) | 20 - 70%（非冷凝） |
电气要求 | 100 – 240 V AC, 1.4 A; 50 – 60 Hz |
额定功率 | 120 W |
功耗 | 待机: 10 W 波长调谐期间可达: 100 W |
1）保证温度变化± 1 ºC和湿度变化± 10% 的规格。
性能

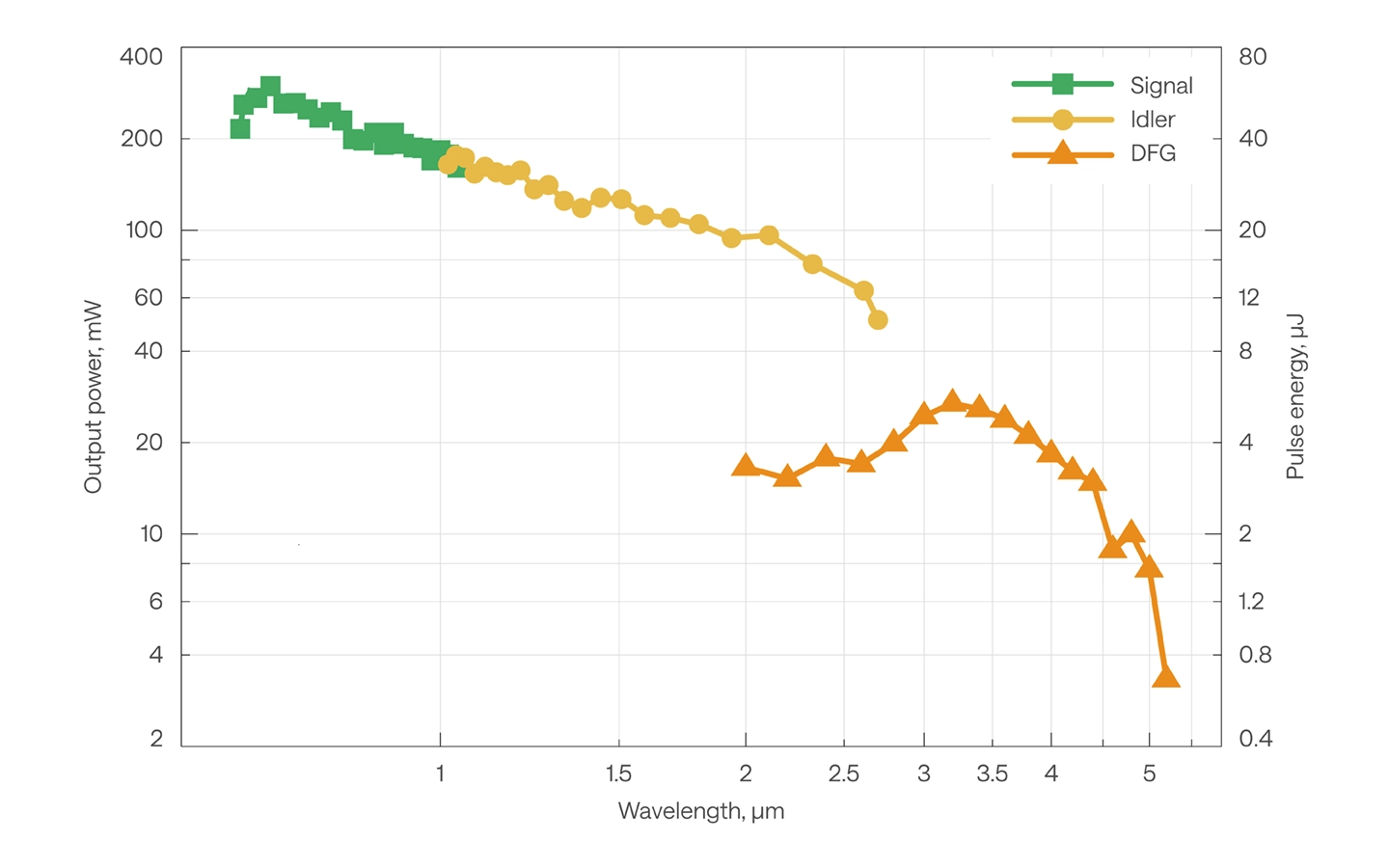

ORPHEUS-PS 调谐曲线。泵浦： PHAROS-SP 5 W, 1000 µJ, 5 kHz
有关自定义调整曲线值，请访问 Optics ToolBox。
轮廓图

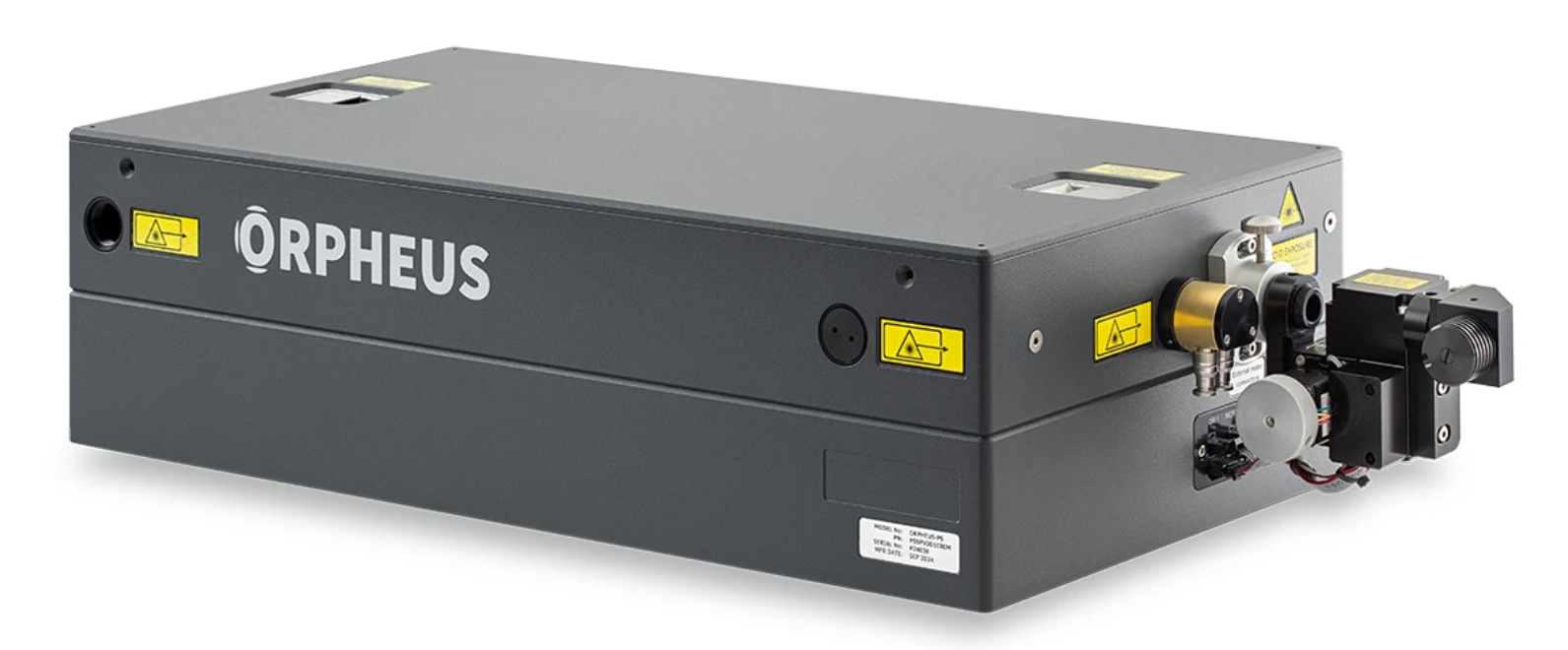

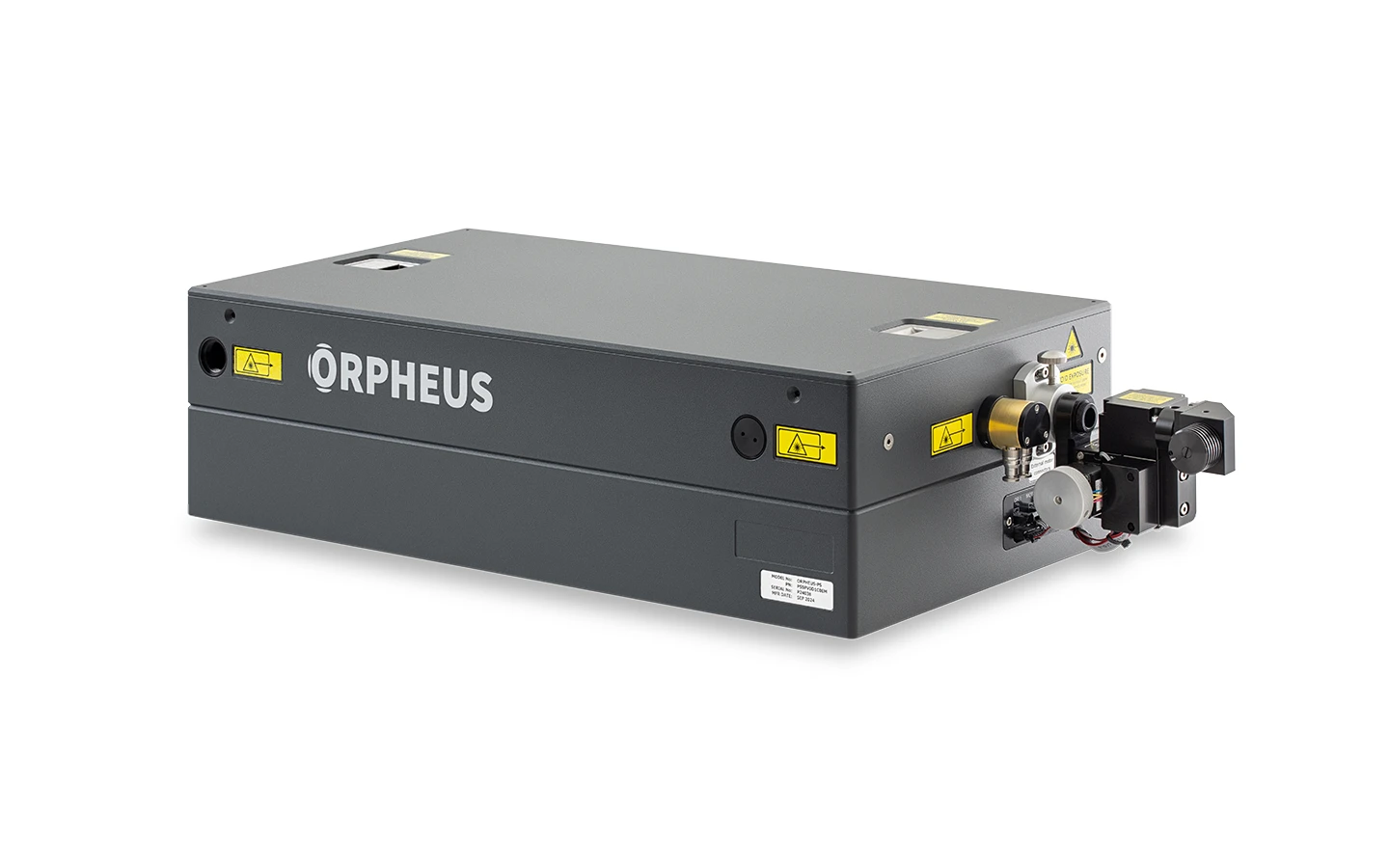

ORPHEUS-PS 窄带光学参量放大器

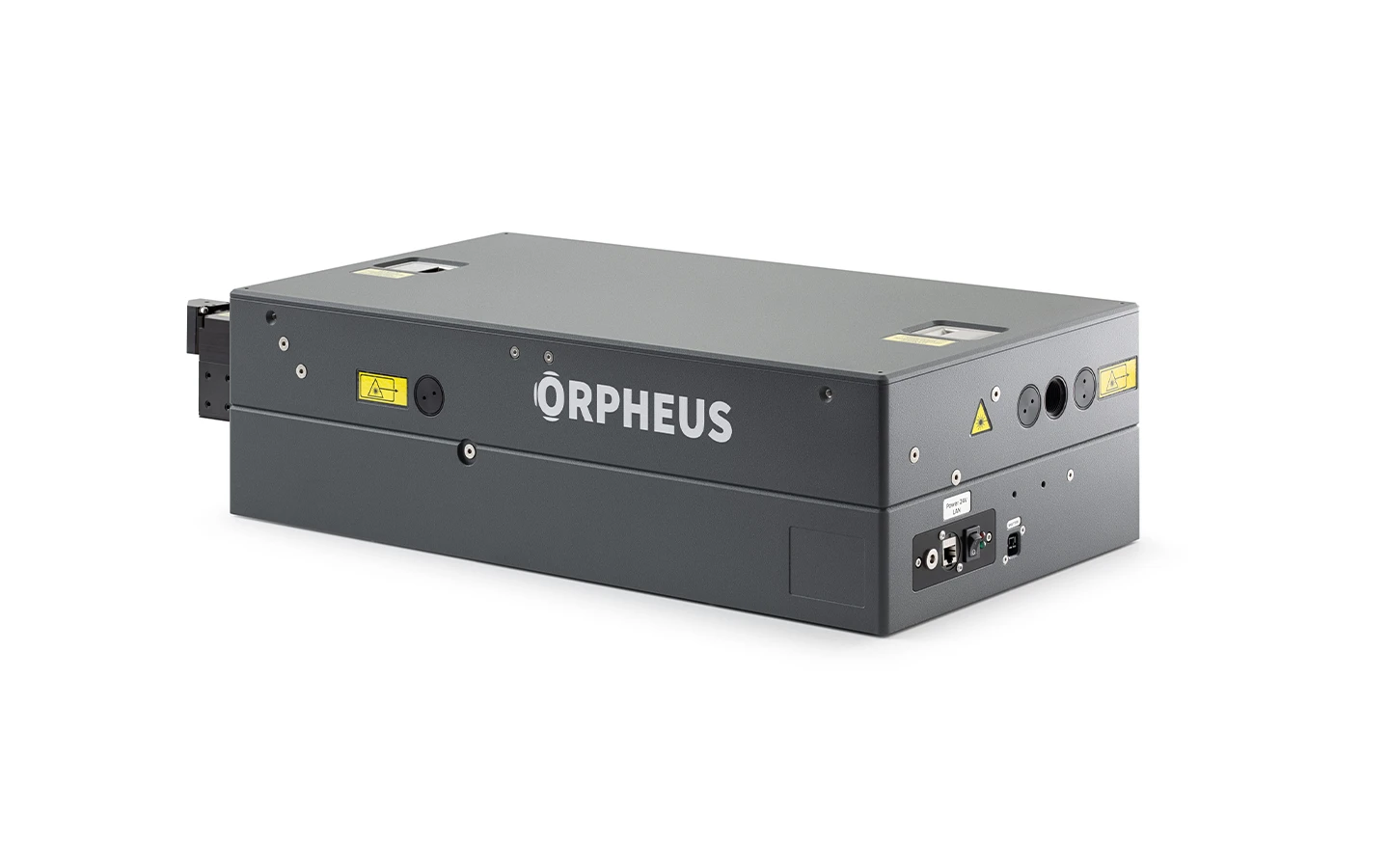

ORPHEUS-PS 窄带光学参量放大器背面

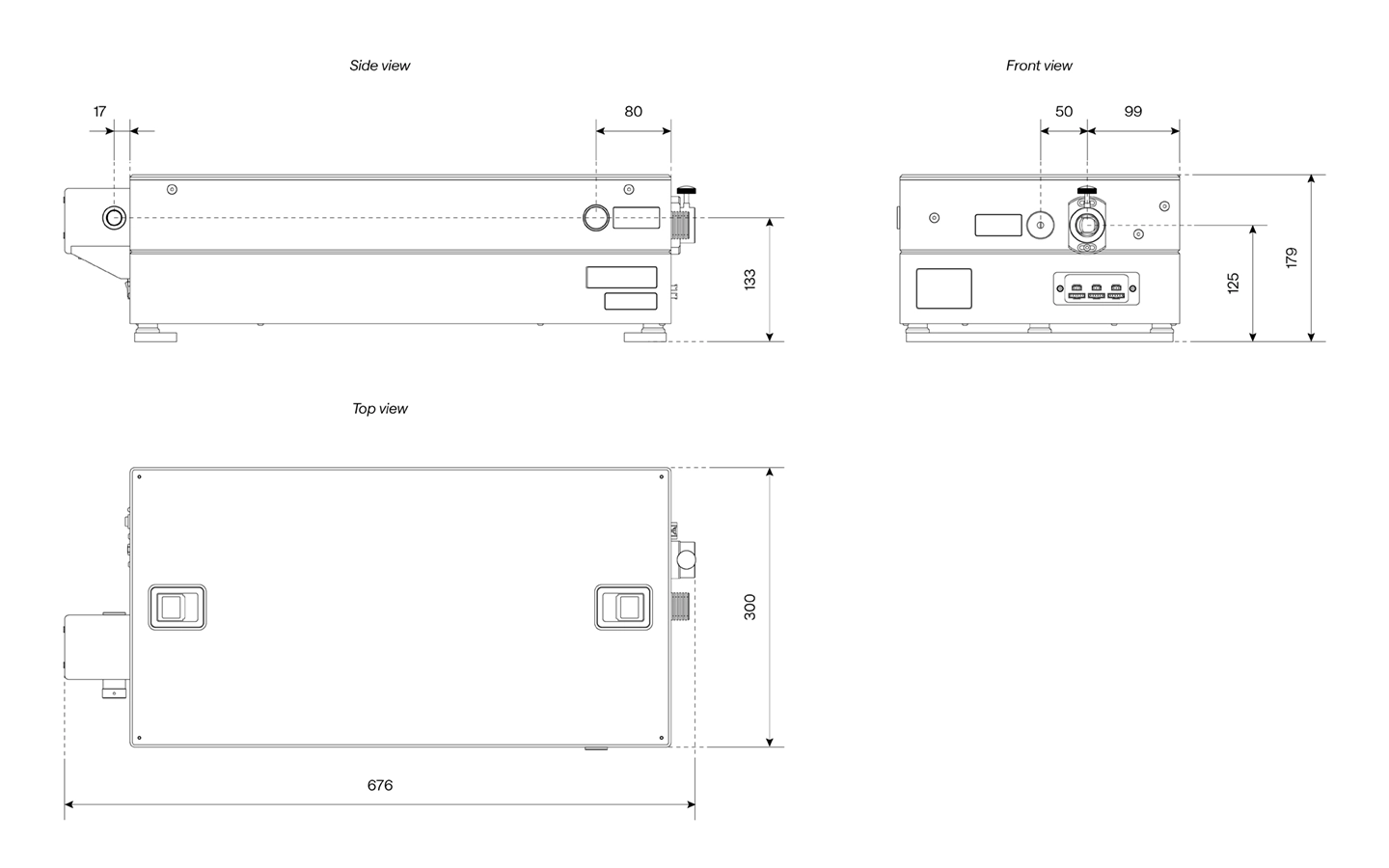

ORPHEUS-PS 轮廓图

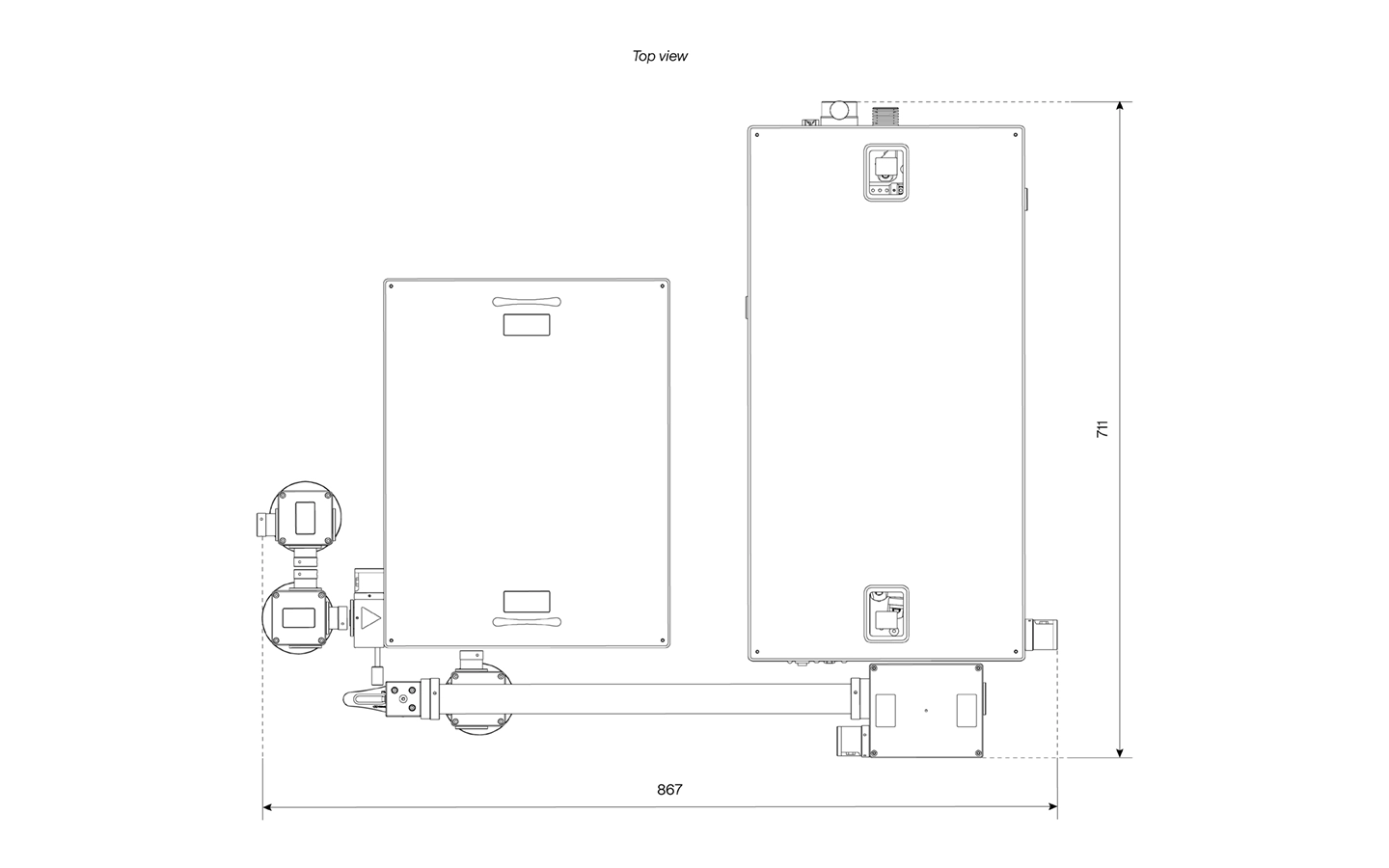

配有 SHBC 的 ORPHEUS-PS 轮廓图
